Texas Instruments DAC43902-Q1汽車類智能DAC提供四路PWM輸出，還可用作觸發輸入或輸出。DAC43902-Q1提供一個預配置的狀態機，該狀態機通過邏輯方式以可配置時序生成對數調光?；赑WM的對數調光適用于汽車內部和外部照明中的對數淡入和淡出應用。DAC43902-Q1還支持適用于汽車轉向指示燈的順序動畫。這些器件提供NVM來存儲配置。這些智能DAC使用GPIO和NVM運行，無需處理器（無處理器運行模式）。

數據手冊：*附件：Texas Instruments DAC43902-Q1汽車類智能DAC數據手冊.pdf

TI DAC43902-Q1汽車智能DAC可自動檢測^I2C^或SPI，并具有內部基準。該功能集與微型封裝和低功耗相結合，憑借這組特性以及微型封裝和低功耗特點，DAC43902-Q1非常適合汽車照明動畫應用。

特性

• 符合汽車應用類AEC-Q100標準：
  • 溫度等級1級：-40°C至+125°C，TA
• 數字引腳上的脈寬調制（PWM）輸出（218Hz至48.8kHz）
• 對數調光
• 具有GPIO控制的LED淡入淡出
• 配置為GPIO的可編程比較器和DAC
• 自動檢測^I2C^或SPI
  • 1.62V V IH ，VDD = 5.5V
• 順序轉向指示燈動畫
• VREF/MODE引腳可在編程模式和獨立模式之間進行選擇
• 用戶可編程的非易失性存儲器 (NVM)
• 內部、外部或電源作為基準
• 寬工作范圍
  • 電源范圍：1.8 V至5.5 V
  • 溫度范圍：-40?C至+125?C
• 微型封裝：16引腳WQFN（3mm × 3mm）

使用DAC43902-Q1順序轉向指示燈動畫

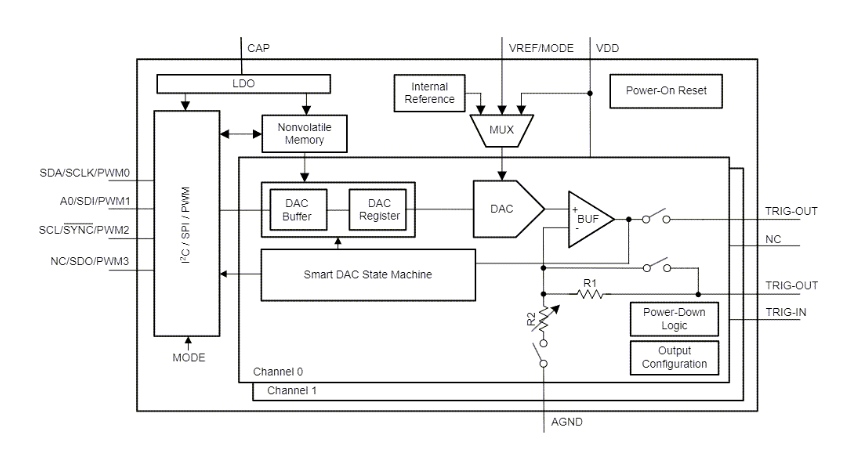

功能框圖

?DAC4390x-Q1汽車智能DAC技術解析與應用設計指南

一、核心特性

• ?雙/四通道PWM輸出?：DAC43901-Q1提供2路，DAC43902-Q1提供4路PWM（218Hz-48.8kHz）
• ?汽車級認證?：AEC-Q100 Grade1認證（-40°C至+125°C工作溫度）
• ?智能控制模式?：支持對數調光、漸亮漸滅效果及轉向燈序列動畫
• ?雙接口兼容?：自動檢測I2C/SPI協議（1.62V VIH @5.5V VDD）
• ?非易失存儲?：內置NVM可保存配置參數，實現無處理器運行

二、關鍵技術創新

1. ?D-CAP+?架構?
   • 集成可編程狀態機，支持算術/邏輯/時序操作
   • 默認預配置為對數調光（DAC43901）和轉向序列動畫（DAC43902）
   • 7位PWM分辨率（0.78%-100%占空比），32級頻率可調
2. ?多模式參考設計?
   • 可選內部1.21V基準/外部基準/VDD供電
   • 增益可編程（1×/1.5×/2×/3×/4×）
   • 基準電壓溫漂典型值60ppm/°C
3. ?TLVR兼容封裝?
   • 3mm×3mm HotRod? QFN封裝（16引腳）
   • 72.7°C/W熱阻（JEDEC標準）

三、典型應用設計

3.1 轉向燈序列動畫系統（DAC43902-Q1）

• ?級聯設計?：通過TRIG-OUT引腳串聯多器件實現>4通道控制
• ?時序配置?：
  • 通道延遲 = SLEW_RATE × DELAY（典型值100.2ms）
  • 總動畫時間 = ∑(tSLEW×REPETITION)
• ?LED驅動接口?：推薦搭配TPS92633-Q1驅動器

3.2 漸亮漸滅照明系統（DAC43901-Q1）

• ?對數曲線優化?：176步非線性調光，符合人眼感知特性
• ?典型參數?：
  • 漸亮?xí)r間：1s（SLEW_RATE=2366）
  • PWM頻率：218Hz（寄存器0x22[11:7]=31）
  • 通道延遲：500ms（COM-DELAY=88）

四、硬件設計要點

1. ?關鍵元件選型?

   元件類型	推薦參數	設計約束
   輸入電容	0.1μF陶瓷+1.5μF電解	ESR<35mΩ
   上拉電阻	10kΩ（PWM輸出引腳）	耐壓≥VDD
   基準源	TL431LI-Q1（5V輸出）	啟動時間<5ms

2. ?PCB布局規范?

   • 反饋走線遠離SW節點（間距>2mm）
   • 熱焊盤布置4×4陣列0.3mm導熱孔
   • LVDS/CSI接口啟用隨機抖動抑制EMI
