STMicroelectronics X-NUCLEO-IHM09M2擴展板可輕松評估用于三相電機的電機控制解決方案。X-NUCLEO-IHM09M2是一款電機控制連接器擴展板，可通過ST morpho和電機控制連接器連接STM32 Nucleo開發板與外部ST電機控制電源板。該款34引腳電機控制連接器與眾多ST電機控制電源板兼容，需要外部數字部分 (MCU) 來驅動三相電機。DAC連接器支持用戶代碼開發和測試，可輕松連接至MCU外設。

數據手冊；*附件：STMicroelectronics X-NUCLEO-IHM09M2擴展板數據手冊.pdf

還設有一個LED，用于故障狀態信號顯示或狀態指示。

特性

• ST電機控制連接器（34個引腳）與大多數ST電機控制電源板兼容
• 得益于ST morpho，支持STM32 Nucleo
• 兼容ST的六步和FOC電機控制固件庫
• 調試連接器，用于DAC、GPIO和類似連接器
• 配置齊全的電路板，帶測試點
• LED，用于故障信號或狀態指示
• 可用電位器
• 符合RoHS指令

布局

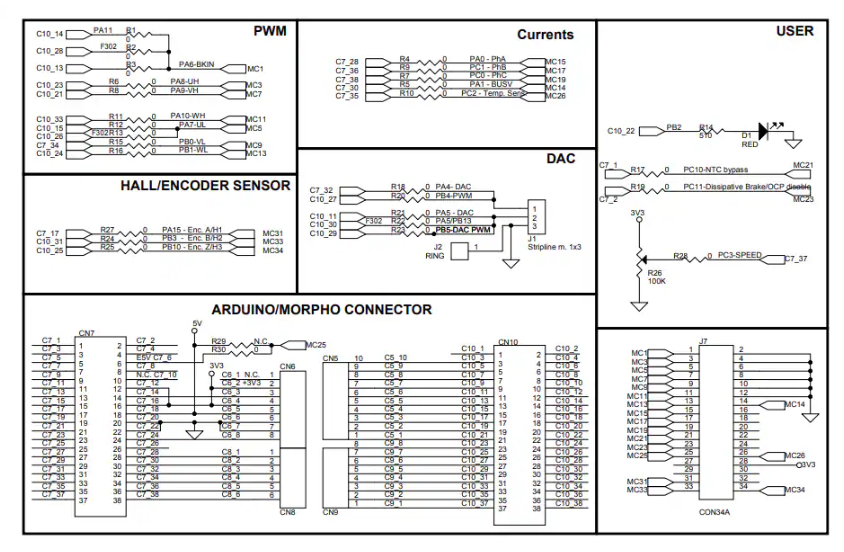

電路原理圖

X-NUCLEO-IHM09M2電機控制擴展板技術解析與應用指南

一、產品概述：專為STM32 Nucleo設計的電機控制橋梁

X-NUCLEO-IHM09M2是STMicroelectronics推出的一款電機控制連接器擴展板，專門設計用于與STM32 Nucleo開發板配合使用。該擴展板通過提供標準化的連接接口，為三相電機控制解決方案的評估提供了便捷途徑。

?核心價值定位?：

• 搭建STM32 Nucleo開發板與外部電機控制功率板之間的橋梁
• 提供完整的電機控制連接解決方案
• 支持用戶快速原型開發和系統測試

二、關鍵特性解析：硬件設計的精髓

2.1 連接器生態系統

?34針電機控制連接器?是該板的核心特性，兼容大多數ST電機控制功率板。這種標準化設計確保了系統的可擴展性和兼容性，用戶可以根據具體應用需求選擇合適的功率板。

?ST morpho連接器?確保了與STM32 Nucleo開發板的完美兼容，為用戶提供了統一的硬件平臺。

2.2 調試與監控功能

?DAC調試連接器?是開發過程中的重要工具，它提供了對MCU外設的便捷訪問，大大簡化了用戶代碼的開發和測試流程。

?狀態指示系統?包括：

• 故障信號LED：用于實時監控系統狀態
• 測試點：全板布置，便于信號測量和分析
• 內置電位器：支持參數調節和功能測試

2.3 軟件兼容性

該擴展板與ST的六步換向和磁場定向控制（FOC）電機控制固件庫完全兼容，為用戶提供了成熟的算法支持。

三、硬件架構深入分析

3.1 電源管理架構

從電路原理圖可以看出，板載電源管理系統包括：

• 3.3V邏輯電源軌
• 5V Arduino/Morpho連接器電源
• 獨立的PWM信號調理電路

3.2 信號路由設計

?電機控制信號路徑?：

• PWM輸出：PA8-UH、PA9-VH、PA10-WH（高側驅動）
• PWM輸出：PA7-UL、PB0-VL、PB1-WL（低側驅動）
• 制動控制：PC11-耗散制動/過流保護禁用

?傳感器接口?：

• 霍爾傳感器/編碼器：PA15-Enc.A/H1、PB3-Enc.B/H2、PB10-Enc.Z/H3
• 電流檢測：PA0-PhA、PC1-PhB、PC0-PhC
• 溫度傳感：PC2-Temp.Sens
• 速度檢測：PC3-SPEED

3.3 保護電路設計

板載多重保護機制：

• 制動電阻網絡（R28、R26）
• 過流保護電路
• 故障檢測系統

四、應用場景與技術優勢

4.1 典型應用領域

• ?工業電機控制?：支持三相BLDC和PMSM電機
• ?機器人驅動系統?：提供精確的位置和速度控制
• ?家電電機控制?：如空調壓縮機、洗衣機電機等

4.2 開發效率優勢

?快速原型開發?：得益于完整的硬件平臺和軟件庫支持，用戶可以快速實現電機控制算法的驗證和優化。

?系統集成簡化?：標準化的連接器設計減少了系統集成的工作量，用戶可以專注于核心控制算法的開發。

五、實戰開發指南

5.1 硬件連接配置

1. ?STM32 Nucleo對接?：通過Morpho連接器實現無縫連接
2. ?功率板選擇?：根據電機功率需求選擇合適的ST功率板
3. ?傳感器連接?：配置霍爾傳感器或編碼器接口

5.2 軟件開發流程

1. ?固件庫集成?：使用ST提供的電機控制庫
2. ?參數配置?：根據具體電機型號調整控制參數
3. ?調試與優化?：利用DAC連接器進行信號監測和算法優化

5.3 故障診斷技巧

• 利用狀態LED進行快速故障定位
• 通過測試點進行關鍵信號測量
• 使用DAC輸出監控內部變量

六、設計考量與最佳實踐

6.1 熱管理考慮

雖然擴展板本身功耗較低，但在系統集成時需要確保功率板有足夠的熱設計余量。

6.2 EMI/EMC優化

• 合理布局電機電纜，減少電磁干擾
• 使用屏蔽電纜連接傳感器
• 確保良好的接地設計

七、未來擴展與升級路徑

X-NUCLEO-IHM09M2的設計為未來升級預留了充足空間：

• 額外的GPIO引腳可用于功能擴展
• DAC通道支持更復雜的監控需求
• 兼容新一代STM32 Nucleo開發板
