12位DAC63204W和10位DAC53204W（DACx3204W）是引腳兼容的四通道、緩沖、電壓輸出和電流輸出智能數模轉換器（DAC）系列。這些器件支持Hi-Z掉電模式和斷電條件下的Hi-Z輸出。DAC輸出提供力檢測選項，可用作可編程比較器和電流源或灌電流。多功能GPIO、功能生成和NVM使這些智能DAC能夠?qū)崿F(xiàn)無處理器應用和設計重用。這些器件可自動檢測I2C、SPI和PMBus接口，并包含內部基準電壓源。

這些智能DAC的功能集與微型封裝和低功耗相結合，是電壓裕度和縮放、用于偏置和校準的直流設定點以及波形生成等應用的絕佳選擇。
*附件：dac53204w.pdf

特性

• 具有靈活配置的可編程電壓或電流輸出：
  • 電壓輸出：
    • 1LSB DNL
    • 收益為 1 ×、1.5 ×、2 ×、3 ×和 4 ×
  • 電流輸出：
    • 1LSB INL 和 DNL（8 位）
    • ±25μA、±50μA、±125μA、±250μA輸出范圍選項
• 適用于所有通道的可編程比較器模式
• VDD關閉時的高阻抗輸出
• 高阻抗和電阻下拉掉電模式
• 50MHz SPI 兼容接口
• 自動檢測I2C、SPI或PMBus接口
  • 1.62V VIH，VDD = 5.5V
• 通用輸入/輸出 （GPIO） 可配置為多種功能
• 預定義波形生成：正弦波、三角波、鋸齒波
• 用戶可編程非易失性存儲器 （NVM）
• 內部、外部或電源作為參考
• 工作范圍廣：
  • 電源：1.8V 至 5.5V
  • 溫度范圍：–40°C 至 +125°C
• 微型封裝：16引腳DSBGA（1.76mm×1.76mm）

參數

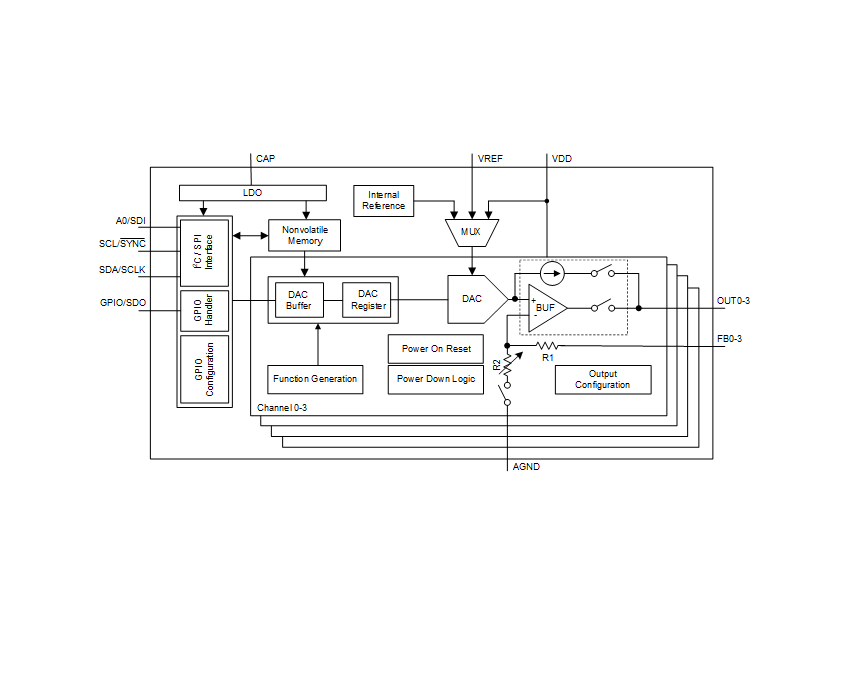

方框圖

一、產品概述與型號差異

DACx3204W 系列是高度集成的 “智能 DAC”，通過四通道獨立配置、多接口自動識別、內置診斷與波形生成功能，適配小型化系統設計。兩款型號僅分辨率不同，其他功能與封裝完全兼容，便于根據精度需求靈活選型。

1. 型號核心差異

2. 基礎參數總覽

二、核心功能與性能參數

1. 多模式輸出模塊（電壓 / 電流）

作為核心功能，DAC 支持電壓與電流輸出獨立配置，覆蓋不同信號需求，且各通道可單獨設置輸出模式與參數：

（1）電壓輸出模式

• 性能參數 ：
  • 輸出范圍：依賴參考源與增益，內部 1.21V 基準下支持 1.5×/2×/3×/4× 增益（如 4× 增益時輸出 0~4.84V），外部參考或 VDD 作為參考時增益固定 1×；
  • 精度：DAC63204W（12 位）總未調整誤差（TUE）≤1.5% FSR，DAC53204W（10 位）INL±1.25 LSB；
  • 動態特性：建立時間 20μs（1/43/4 量程，±10% FSR），輸出噪聲（0.1Hz10Hz）典型 50μVpp，電源抑制比（AC）-68dB。
• 關鍵功能 ：
  • 增益靈活配置：支持內部基準（1.5×~4×）、外部基準（1×）、VDD 作為基準（1×）三種模式，適配不同輸出范圍需求；
  • 高阻輸出：VDD 掉電時輸出自動進入高阻態， leakage 電流≤500nA，避免影響后端電路；
  • 可編程壓擺率：支持 132 LSB 步長、4μs5.1ms / 步時間配置，避免輸出信號突變導致的系統干擾。

（2）電流輸出模式

• 性能參數 ：
  • 輸出范圍：支持 ±25μA/±50μA/±125μA/±250μA 四檔可選，8 位分辨率；
  • 精度：積分非線性（INL）±1 LSB，增益誤差 ±1.3% FSR，輸出阻抗典型 60MΩ；
  • 動態特性：建立時間 60μs（1/43/4 量程，±1 LSB），輸出噪聲（0.1Hz10Hz）典型 150nApp。
• 關鍵功能 ：
  • 雙向電流輸出：支持 sourcing/sinking 雙向電流，適配電流源 / 灌應用場景；
  • 低泄漏設計：電流模式下反饋引腳（FBx）懸空時泄漏電流最小化，保障輸出精度。

2. 智能功能模塊

（1）可編程波形生成

支持正弦波、三角波、鋸齒波（含反向鋸齒波）三種預設波形，無需處理器干預即可獨立生成，簡化信號源設計：

• 波形參數 ：
  • 正弦波：24 個離散點 / 周期，支持 0°/90°/120°/240° 四相位配置，頻率由壓擺率決定（如 4μs / 步時頻率≈10.4Hz）；
  • 三角波 / 鋸齒波：由 DAC-X-MARGIN-HIGH/LOW 寄存器設定波形上下限，頻率 = 1/[2× 步長時間 ×（量程 / 步長）]（三角波）或 1/[步長時間 ×（量程 / 步長 + 1）]（鋸齒波）；
• 應用價值 ：可直接作為測試信號源或控制信號，減少對外部 MCU 的依賴，降低系統功耗。

（2）非易失性存儲器（NVM）

內置用戶可編程 NVM，支持存儲寄存器配置參數，實現上電自動加載，無需每次啟動重新配置：

• 存儲內容 ：包括 DAC 輸出范圍、增益、波形參數、電源 - down 模式等關鍵配置；
• 可靠性指標 ： endurance（-40℃~+85℃）20000 次擦寫，數據 retention（25℃）50 年，滿足長期穩定使用需求；
• CRC 校驗 ：NVM 數據加載時自動進行 16 位 CRC 校驗，檢測數據損壞（NVM-CRC-FAIL-USER/INT 標志位提示故障）。

（3）可編程比較器模式

每個 DAC 通道可配置為可編程比較器，利用反饋引腳（FBx）實現閾值檢測，適配故障診斷場景：

• 工作模式 ：
  • 無滯回模式：直接比較 FBx 輸入與 DAC 輸出；
  • 滯回模式：通過 DAC-X-MARGIN-HIGH/LOW 設定滯回閾值，避免噪聲誤觸發；
  • 窗口比較器模式：檢測 FBx 輸入是否在設定窗口內，輸出結果存儲于 CMP-STATUS 寄存器；
• 輸出配置 ：支持推挽 / 開漏輸出，可反轉輸出極性，適配不同系統電平需求。

3. 多接口與控制功能

（1）自動識別數字接口

支持 SPI、I2C、PMBus 三種接口自動檢測，無需硬件配置，簡化系統集成：

• SPI ：默認 3 線模式（SCLK/SYNC/SDI），GPIO 可配置為 SDO 實現 4 線讀回，寫操作最高 50MHz，讀操作最高 2.5MHz；
• I2C ：支持標準模式（100kHz）、快速模式（400kHz）、快速模式 +（1MHz），通過 A0 引腳可配置 4 個從地址，支持廣播地址同步多器件；
• PMBus ：I2C 模式下兼容 PMBus 命令（如 Margin High/Low、Turn On/Off），適配電源管理系統。

（2）通用輸入輸出（GPIO）多功能配置

GPIO 引腳可配置為 13 種輸入 / 輸出功能，實現處理器 - less 控制，提升系統可靠性：

• 輸入功能 ：觸發故障轉儲（FAULT-DUMP）、DAC 電源 - down、比較器復位、波形啟停等，支持邊沿 / 電平觸發；
• 輸出功能 ：指示 NVM 忙、DAC 通道忙、窗口比較器結果等狀態，避免額外通信開銷；
• 應用價值 ：系統故障時可通過 GPIO 直接觸發保護動作（如切換 DAC 至安全輸出），無需軟件干預。

三、功能架構與典型應用

1. 核心架構

采用 “數字控制 - 模擬輸出 - 診斷監控” 三層架構，模塊協同實現高集成度與靈活性：

• 數字控制層 ：含接口檢測、NVM 管理、波形生成邏輯，負責指令解析、參數存儲與波形時序控制；
• 模擬輸出層 ：每個通道獨立的 DAC 核心（電阻串架構）+ 輸出緩沖，支持電壓 / 電流模式切換，F(xiàn)Bx 引腳實現反饋與比較器輸入復用；
• 診斷監控層 ：NVM CRC 校驗、通道忙狀態檢測、比較器故障提示，保障輸出穩定性與系統安全性。

2. 典型應用場景：可編程電流源（光學模塊）

（1）應用原理

DACx3204W 通過電壓輸出控制外部 MOSFET，實現大于 250μA 的大電流輸出，F(xiàn)Bx 引腳補償 MOSFET 因溫度、老化導致的電壓漂移，GPIO 引腳控制電流啟停，適配光學模塊激光驅動等場景：

• 核心電路 ：DAC 輸出電壓（VSET）通過電阻 RSET（如 3Ω）設定電流范圍，外部 MOSFET 擴展輸出電流（0~200mA），F(xiàn)Bx 引腳監測 MOSFET 源極電壓，動態調整 DAC 輸出以補償漂移；
• 關鍵參數 ：VSET 典型 0.6V（對應 200mA 電流），DAC 代碼通過公式計算（如 DAC63204W 內部 1.21V 基準、1.5× 增益時，代碼 = 0x54A）。

（2）設計要點

• 電源設計 ：VDD 引腳并 0.1μF 去耦電容，CAP 引腳并 1.5μF LDO 旁路電容，保障電源穩定性；
• 布局建議 ：模擬信號（OUTx/FBx）與數字信號（SCLK/SDA）嚴格分區，參考引腳（VREF）靠近器件放置，減少噪聲串擾；
• 可靠性設計 ：通過 NVM 存儲 DAC 配置參數，上電自動加載；GPIO 配置為 Margin-High/Low 觸發，實現電流啟停的可編程壓擺率（如 8μs / 步、8 LSB 步長，總 slew 時間 1.36ms）。

四、電氣特性與設計建議

1. 關鍵電氣特性（典型值，TA=25℃，VDD=5.5V）

2. 設計建議

（1）電源與參考設計

• 去耦配置 ：VDD 引腳就近并 0.1μF 陶瓷電容（X7R 材質），CAP 引腳并 1.5μF 低 ESR 電容，抑制電源噪聲；
• 參考選擇 ：使用內部 1.21V 基準時，需設置 EN-INT-REF=1，VREF 引腳并 0.1μF 電容；使用外部基準時，確?；鶞孰妷骸躒DD，且基準上電晚于 VDD。

（2）PCB 布局

• 分區隔離 ：模擬區域（OUTx/FBx/VREF）與數字區域（SCLK/SDA/GPIO）分開布局，模擬地與數字地單點連接，避免串擾；
• 散熱設計 ：DSBGA 封裝底部熱焊盤需連接至大面積接地銅皮，配合散熱過孔，降低結溫（結到環境熱阻 RθJA=81.2℃/W）；
• 敏感信號保護 ：FBx 引腳布線盡量短，遠離數字時鐘線（SCLK），減少高頻干擾導致的比較器誤觸發。

（3）接口與 NVM 配置

• SPI 讀回 ：默認 3 線模式無讀回功能，需在 NVM 中配置 GPIO 為 SDO，讀操作時鐘最高 2.5MHz（FSDO=1 時）；
• NVM 編程 ：編程前需確保器件未鎖定（DEV-LOCK=0），編程后通過 NVM-RELOAD 驗證數據加載，避免配置丟失；
• PMBus 兼容 ：啟用 EN-PMBUS=1 后，支持 Margin High/Low 等 PMBus 命令，需先配置 PMBUS-PAGE 寄存器選擇通道。
