實驗名稱：高壓放大器在鐵磁鐵電異質結系統物理儲備池計算中的應用

實驗內容：將信號發生器產生的一段任意波形經高壓放大器放大后輸入到系統中，探測系統的實時輸出，并對該系統進行儲備池計算的模型訓練及測試。

研究方向：低功耗自旋電子材料與器件

測試設備：信號發生器，ATA-7010高壓放大器，電流源，納伏表，數字萬用表等

實驗過程：本實驗首先利用微納加工，在壓電襯底上制作了磁性多層膜的霍爾條器件。之后通過轉接電路板，將時序信號通過信號發生器和高壓放大器輸入到系統中（如圖中Input），同時讀取器件的霍爾電壓作為信號輸出（如圖中Output）。利用儀表采集同步的輸入輸出信號，經過模型訓練，可以實現對時序信號的預測。

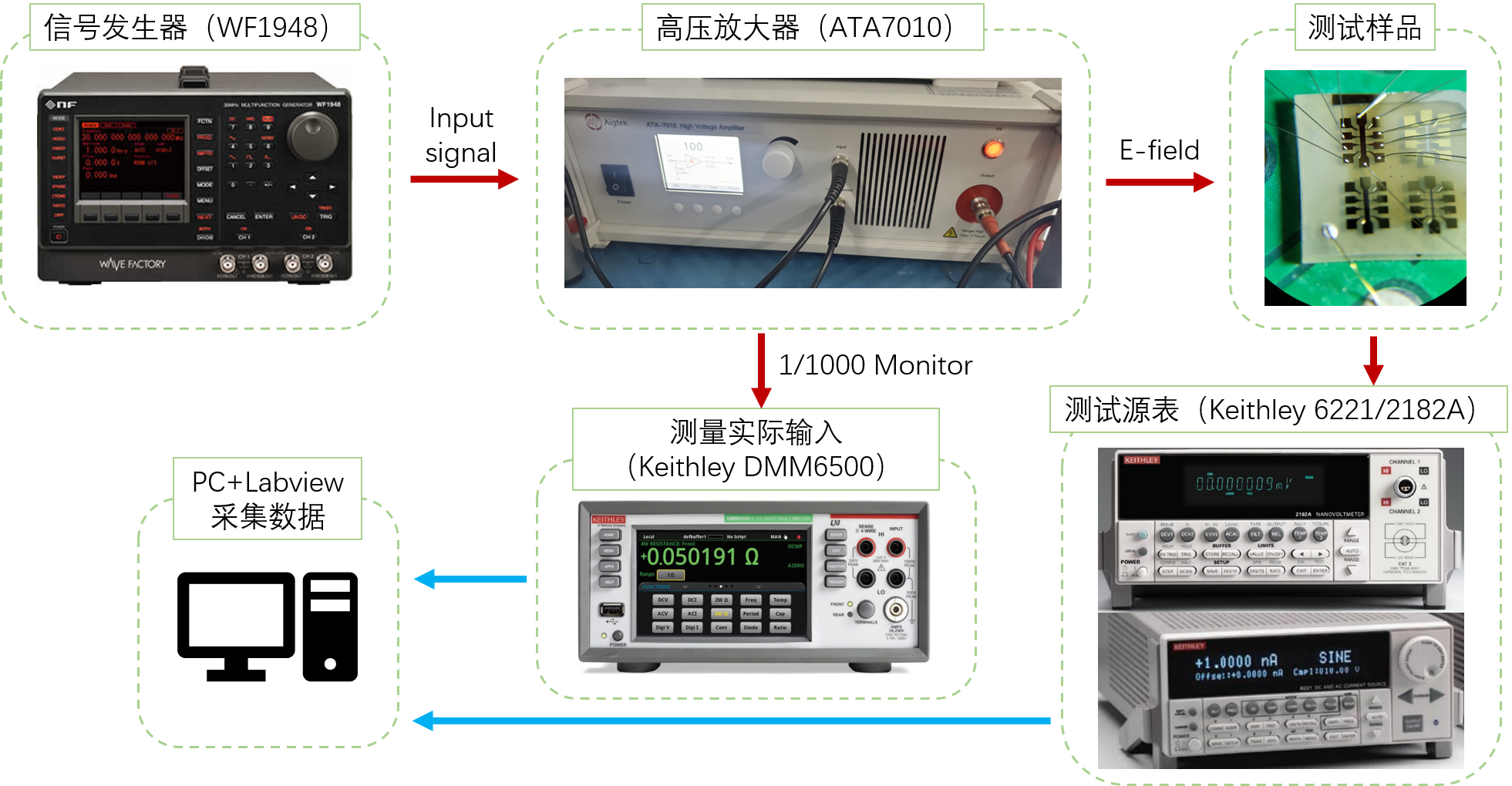

具體實驗平臺搭建見圖2，信號發生器產生的信號輸入進高壓放大器，由其產生實驗所需高電場，并施加到樣品上。利用一系列測試源表采集輸出信號，及同步的實際輸入信號，利用Labview軟件編程，在電腦上同步讀取儀表的測量結果，用于后續實驗數據的分析。

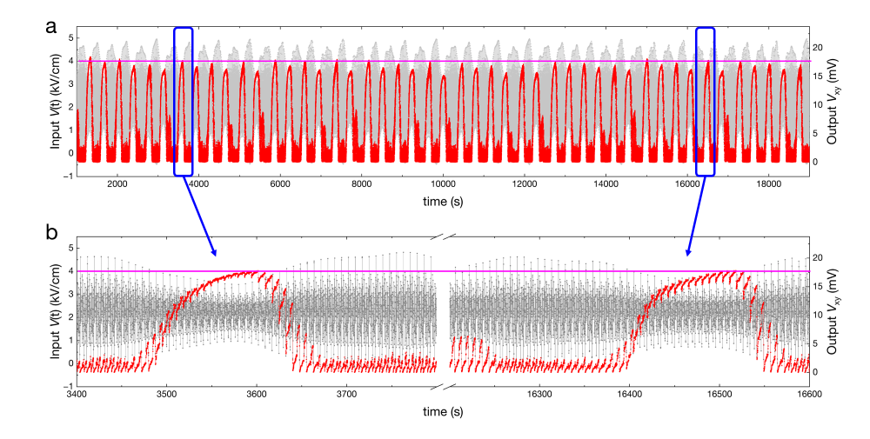

實驗結果：在Mackey-Glass混沌時間序列預測任務中，利用信號發生器產生預先設置的任意波形（≤±4V），經過高壓放大器放大100~200倍后輸入到測試系統中，連續采集2500×50×2=250000個數據點。經測試，信號放大倍數、信號精度滿足實驗要求。如圖a所示，長時間測試后，輸入信號（灰色）與輸出信號（紅色）均處于相對穩定的狀態，圖b展示了圖a中藍框部分的數據細節。

ATA-7010高壓放大器
