一網打通！PROFINET轉CCLINK網關實現西門子/三菱PLC毫秒級協同
在汽車制造領域，激光焊接與拋光打磨是保證車身精度與表面質量的核心工藝。某大型汽車制造廠為提高生產效率，引入了多品牌自動化設備：焊接單元采用以西門子PLC為核心的控制系統，支持PROFINET協議；而拋光打磨單元?jiǎng)t選用三菱PLC控制系統，采用CCLINK協議。不同協議設備間的數據互通成為項目落地的關鍵挑戰。

項目痛點
系統集成初期，PROFINET與CCLINK兩類設備無法直接通信，導致焊接與打磨工藝數據鏈斷裂。產線需通過工控機進行協議轉換，造成響應延遲高、系統穩定性差，焊接軌跡數據無法實時傳遞至打磨單元，嚴重影響車身拼接精度與表面一致性。此外，多系統維護復雜，故障排查耗時成倍增加。

解決方案：JH-PN-CLK協議轉換網關

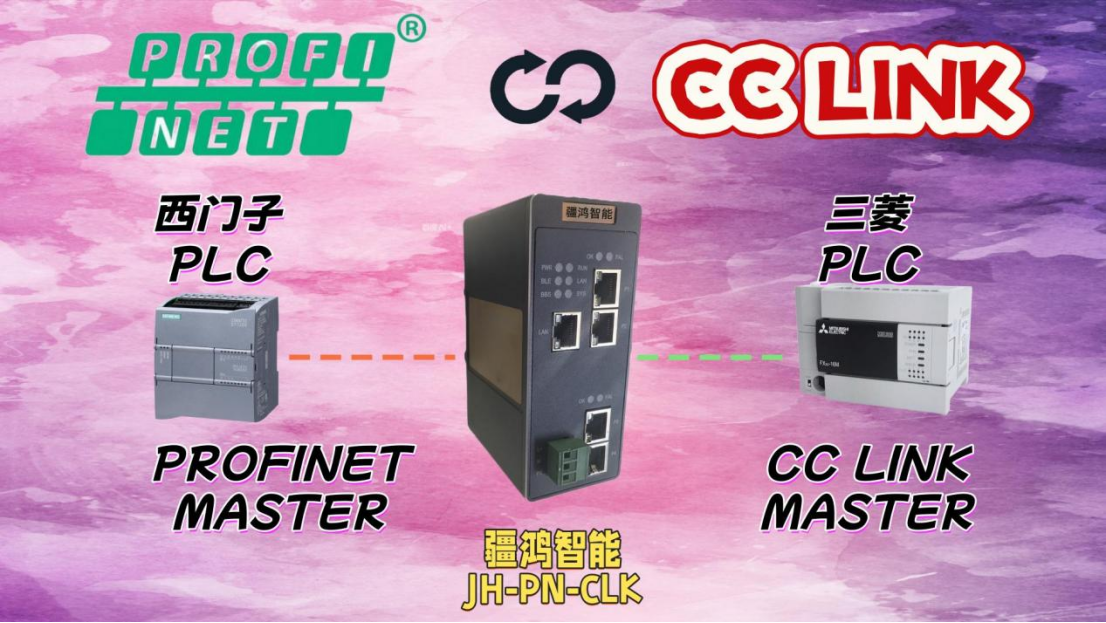

針對上述問題，部署疆鴻智能協議轉換網關作為核心通信樞紐。該網關在PROFINET側配置為從站，與西門子PLC建立實時數據交換；在CCLINK側同樣作為從站接入三菱PLC系統。其雙從站架構有效規避了主站沖突風險，并內置協議解析引擎，實現了焊接參數、坐標數據及設備狀態的毫秒級雙向透?jìng)鳌?/p>

實施過程與技術原理
實施分為三個階段：首先，將網關PROFINET端口與西門子S7-1500PLC對接，配置GSDML文件并定義輸入輸出數據區；隨后，通過CCLINK端口連接三菱Q系列PLC，設置站號與通信速率；最后，利用網關配置軟件映射兩側數據地址，建立焊接機器人軌跡坐標與打磨機構壓力參數的關聯邏輯。

其核心原理在于網關對異構協議的“雙向翻譯”能力：在接收到PROFINET幀后，網關提取過程數據并按CCLINK報文格式重組，通過內部交換芯片實現跨網段數據轉發，同步完成信號隔離與錯誤校驗，保障了通信實時性與可靠性。

應用效果與實施對比
引入網關后，系統性能顯著提升：
- 通信延遲由原120ms降至5ms以內，焊接-打磨數據同步率達到100%
- 設備聯動精度提升35%，車身接縫誤差控制在±0.1mm內
- 系統維護成本降低60%，故障定位時間從小時級縮短至分鐘級

對比傳統工控機方案，網關嵌入式架構避免了Windows系統死機風險，且無需額外編程，縮短了系統集成周期。

行業推廣與前景展望
該解決方案已具備在多品牌設備混用場景下的推廣價值。隨著汽車制造向柔性化生產演進，協議轉換網關將支撐起數字化工廠的“神經脈絡”。未來結合TSN（時間敏感網絡）技術，有望進一步突破現有傳輸瓶頸，為智能裝備互聯提供標準化接入范式。

創新總結
本項目通過疆鴻智能網關構建了非對稱協議下的數據橋梁，其創新在于：
1. 采用雙從站模式破解主從架構兼容性難題
2. 開發數據映射引擎實現零代碼配置
3. 將傳統分層控制架構升級為扁平化通信模型
這種輕量化集成方案為智能工廠建設提供了新思路——以通信兼容性換取系統靈活性，正是工業4.0時代降本增效的務實路徑。
