STMicroelectronics LD5602 超低噪聲LDO是一款高精度穩壓器，提供0.2A電流。LD56020通過輸入和輸出端的小型陶瓷電容實現穩定運行。LD56020具有極低壓差、低靜態電流和短路電流折返特性，因此適合用于低功耗電池供電應用。借助使能邏輯控制功能，該器件可進入關斷模式，從而實現低于0.1μA的總電流消耗。

數據手冊；*附件：STMicroelectronics LD56020超低噪聲LDO數據手冊.pdf

STM LD56020超低噪聲LDO提供熱保護，采用節省空間的CSP 0.65 x 0.65mm2 SOT23-5L封裝。

特性

• 輸入電壓范圍：1.1V至5.5V
• 超低壓差（200mA負載下的最大值為190mV）
• 低接地電流（無負載條件下的典型值為18μA）
• 輸出電壓容差：2%（過熱），±1%（25°C時）
• 確保200mA的輸出電流
• 超低輸出噪聲：8.8μV RMS （10Hz至100kHz）
• 輸出電壓步進：50mV（可根據要求提供）（0.6V至4.0V）
• 邏輯控制電子關斷
• 熱關斷
• 有源輸出放電功能
• 倒裝芯片40.65 x 0.65mm2和SOT23-5L封裝

框圖

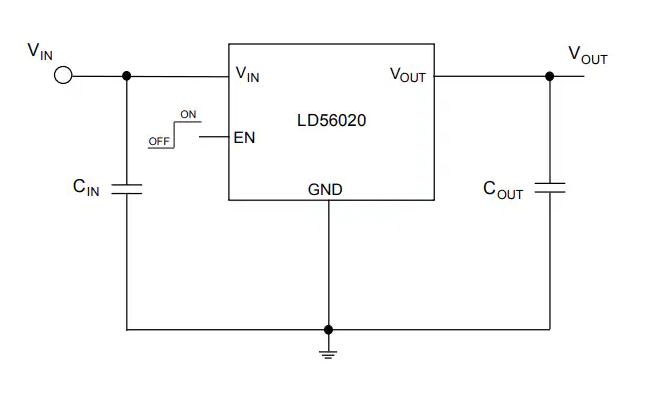

應用電路

STMicroelectronics LD56020超低噪聲LDO技術解析與應用指南

一、產品概述

LD56020是意法半導體推出的一款高精度低壓差線性穩壓器，專門為空間受限的便攜式設備設計。該器件在僅0.65×0.65 mm2的Flip-Chip4封裝和SOT23-5L封裝中，集成了超低壓降、超低噪聲和低靜態電流等關鍵特性，成為電池供電應用的理想選擇。

二、核心特性分析

2.1 電氣性能優勢

• ?寬輸入電壓范圍?：1.1 V至5.5 V，兼容多種電池類型
• ?超低壓差電壓?：最大值190 mV（在200 mA負載條件下）
• ?超低輸出噪聲?：8.8 μVRMS（10 Hz至100 kHz頻段）
• ?低靜態電流?：典型值18 μA（空載時）

2.2 精度與穩定性

• ?輸出電壓精度?：±2%（全溫度范圍），±1%（25°C時）
• ?輸出電流能力?：保證200 mA輸出電流
• ?輸出電壓步進?：50 mV（0.6 V至4.0 V可調，需定制）

三、關鍵技術參數詳解

3.1 動態性能指標

• ? 電源抑制比(PSRR) ?：
  • 100 Hz時90 dB
  • 1 kHz時95 dB
  • 10 kHz時85 dB
  • 100 kHz時55 dB

3.2 保護功能

• ?熱關斷保護?：觸發溫度160°C，回滯20°C
• ?短路保護?：折返保護機制，短路電流典型值100 mA
• ?輸出主動放電?：關斷時快速釋放輸出電荷

四、應用電路設計要點

4.1 典型應用配置

根據數據手冊提供的應用框圖，標準配置包括：

• 輸入電容(CIN)：1 μF（最小0.7 μF）
• 輸出電容(COUT)：1 μF（最小0.7 μF）
• 使能控制：邏輯電平控制，內置1 MΩ下拉電阻

4.2 電容選擇建議

• ?輸入電容?：1 μF陶瓷電容，ESR范圍5 mΩ至500 mΩ
• ?輸出電容?：1 μF陶瓷電容，確保系統穩定性

五、熱管理與封裝考慮

5.1 熱特性參數

• ?Flip-Chip4封裝?：熱阻210°C/W
• ?SOT23-5L封裝?：熱阻200°C/W
• ?工作溫度范圍?：-40°C至125°C（結溫）

5.2 封裝選擇指南

• ?空間優先?：Flip-Chip4（0.65×0.65 mm2）
• ?焊接便利性?：SOT23-5L（標準封裝）

六、典型應用場景

6.1 主要應用領域

• ?智能手機/平板電腦?：為敏感模擬電路提供潔凈電源
• ?圖像傳感器?：滿足低噪聲、高PSRR要求
• ?VCO和RF模塊?：確保相位噪聲性能

七、設計注意事項

7.1 布局布線建議

• 輸入輸出電容應盡可能靠近器件引腳
• 電源走線應保持足夠?qū)挾纫越档妥杩?/li>
• 接地引腳應直接連接到系統地平面

7.2 性能優化策略

• 為獲得最佳噪聲性能，建議VIN ≥ VOUT(NOM) + 0.3 V
• 在高溫環境下使用時需考慮功率降額
• 使能引腳在浮空狀態下自動關斷，防止意外開啟
