博客作者：Tara Dunn

如果您一直從事HDI（高密度互連）技術相關工作，您可能已經注意到行業正在不斷突破可能的界限。傳統的HDI設計依賴于尺寸約為4密耳的激光鉆孔微過孔，其焊盤直徑通常要比過孔大8-10密耳。但技術從未停滯不前，如今Ultra HDI（超高密度互連）正將這一切提升到一個全新的水平，以以往難以想象的方式重新定義過孔結構和密度。

Ultra HDI：尺寸微縮化

Ultra HDI技術的核心在于將印刷電路板的特征尺寸推向極致，這不僅包括走線，也包括微過孔。我們現在看到的過孔尺寸小至2密耳，焊盤的絕對最小尺寸為6密耳——盡管8密耳仍然是可靠性的最佳選擇。更直觀地說，這意味著你可以實現一個75微米的過孔配以8-10密耳的焊盤，從而顯著縮小PCB的占位面積，并能夠使用高密度元件。

這為何重要？因?yàn)殡S著電子設備變得越來越復雜和緊湊，對更高互連密度的需求持續增長。Ultra HDI使得在更小的空間內集成更多功能而不犧牲可靠性成為可能。這對于那些推動小型化極限的行業（如航空航天、醫療設備和高性能計算）而言，是一項顛覆性的技術。

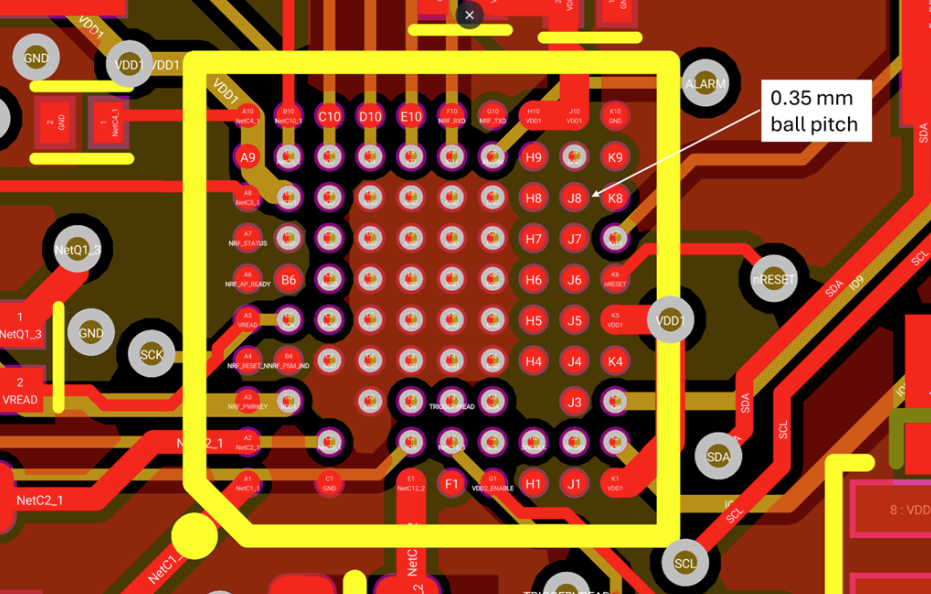

像 nRF52840 這樣的小型芯片級封裝需要采用盤中孔扇出的小型過孔，這要求HDI設計，而Ultra HDI使得這些封裝在PCB中的應用更加便捷。

Ultra HDI背后的技術

那么，是什么使得Ultra HDI成為可能？答案在于先進的積層技術、超薄材料和精確的過孔填充技術。

首先，我們來談?wù)劮e層技術。Ultra HDI依賴極其薄的介質層和超薄銅箔（例如，1/4 oz./sq. ft. 的銅厚）來實現其嚴格的公差。與粗糙的蝕刻相比，這些薄型材料允許制造具有更精細特征和更緊公差的線路，這有助于在薄層上保持信號完整性。實現這一點的關鍵在于將過孔的縱橫比（材料厚度與過孔直徑之比）保持在1:1以下。例如，如果你設計一個2密耳的過孔，你的介質層厚度必須小于2密耳。這通常意味著需要使用35微米甚至25微米的介質材料。稍大的3密耳過孔或許可以允許2密耳的介質層，但在任何情況下，精度都至關重要。

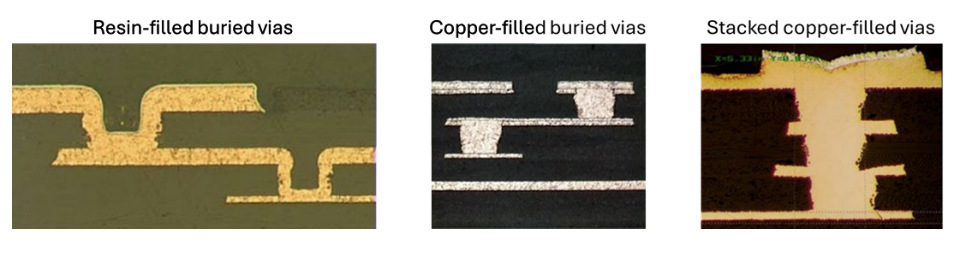

其次，是填充內部Ultra HDI層中的埋入式過孔的挑戰。在這種尺度下，交錯式埋孔的樹脂填充不再是一個可靠的選擇，因?yàn)镻CB材料樹脂將難以填充埋孔中的空隙。相反，過孔必須進行銅填充，以確?？煽康?a href="http://www.brongaenegriffin.com/v/tag/2364/" target="_blank">電氣性能和結構完整性。銅填充過孔增強了信號完整性和熱性能，這兩者對于高頻應用和具有極端空間限制的設計都至關重要。通過消除氣隙并改善導電性，銅填充有助于確保Ultra HDI的可靠性。

Ultra HDI對過孔結構的影響

Ultra HDI 的最大優勢之一在于能夠?qū)⒏咚傩盘?hào)的走線整合到更少的層數中。例如，一個需要最小 2 mil 走線寬度和最小 4 mil 過孔直徑的 HDI 設計，可以通過采用 1 mil 走線寬度和 2-3 mil 過孔直徑的 Ultra HDI 設計實現更高的密度。由于過孔更小、介質層更薄，設計人員可以在相同的阻抗下，以更細的走線寬度，在高密度元件中實現每平方英寸更多的走線。

此外，Ultra HDI改善了電源分配和熱管理。銅填充過孔的使用增強了散熱，這對于高功率應用至關重要。更小的過孔結構也減少了寄生電容和電感，從而在高速和射頻設計中實現更好的性能。因此，需要精確信號性能的行業，如電信和先進計算，正迅速采用Ultra HDI以滿足其不斷發展的需求。

這對過孔結構的影響是深遠的。對于下一代設計，傳統的過孔甚至傳統的微過孔已不再足夠。Ultra HDI實現了具有更緊間距的堆疊式和交錯式過孔結構，從而改善了層間互連性和設計靈活性。這使得電路板空間的利用更加高效，并增強了關鍵任務應用的可靠性。

早期規劃與制造伙伴關系

Ultra HDI技術令人振奮，但也帶來了新的復雜性。由于公差如此之小且材料先進，制造過程不容掉以輕心。這就是為什么與您的PCB制造商早期協作至關重要。

為Ultra HDI進行設計不僅僅是縮小過孔尺寸；更重要的是確保從材料選擇到制造工藝的整個流程都經過優化，從而取得成功。在設計階段與制造商緊密合作，有助于在潛在問題演變成代價高昂的難題之前就發現它們。鑒于所需的精度，即使是早期的小幅調整也能避免日后出現重大問題。

將技術推向這個水平可能會帶來額外的制造成本。但采取積極主動的方法有助于控制這些費用。通過早期與制造商合作，您可以確保流程優化到位，從而降低昂貴重新設計的風險，并提高整體可制造性。

如果您正在從事要求更高密度、更好信號完整性和頂級性能的設計，那么Ultra HDI可能就是您正在尋找的解決方案。但請記住，Ultra HDI的成功始于規劃。在流程早期就與經驗豐富的制造商接洽，可能成為區分一個成功設計與一個需要昂貴返工的設計的關鍵所在。
