該DAC12DL3200是一款非常低延遲、雙通道、射頻采樣數模轉換器 （DAC），在雙通道模式下的輸入和輸出速率高達 3.2 GSPS，在單通道模式下的輸入和輸出速率高達 6.4 GSPS。當使用多奈奎斯特輸出模式時，DAC可以在接近8 GHz的載波頻率下傳輸超過2 GHz的信號帶寬。高輸出頻率范圍可通過 C 波段 （8 GHz） 及更高頻段進行直接采樣。

該DAC12DL3200可用作雙通道模式下的I/Q基帶DAC。高采樣率和輸出頻率范圍也使DAC12DL3200能夠進行任意波形生成（AWG）和直接數字合成（DDS）。集成的DDS模塊支持片上單音和雙音生成。
*附件：dac12dl3200.pdf

該DAC12DL3200具有并行LVDS接口，由多達48個LVDS對和4個DDR LVDS時鐘組成。選通信號用于同步接口，該接口可以通過最低有效位 （LSB） 發送，也可以選擇通過專用選通 LVDS 通道發送。每個LVDS對的速率高達1.6 Gbps。使用同步信號（SYSREF）支持多器件同步，并與JESD204B/C時鐘器件兼容。SYSREF 窗口簡化了多設備系統中的同步。

特性

• 12 位分辨率
• 最大輸入和輸出采樣率：
  • 單通道高達 6.4 GSPS
  • 雙通道高達 3.2 GSPS
• 多奈奎斯特工作模式：
  • 單通道模式：NRZ、RTZ、RF
  • 雙通道模式：NRZ、RTZ、RF、2xRF
• 通過器件的低延遲：6 至 8 ns
• 將發射能力與低延遲接收器ADC12DL3200相匹配
  • DAC 和 ADC 組合延遲 < 15 ns（不包括 FPGA）
• 并行 DDR LVDS 接口：
  • 源同步接口可簡化時序：
  • 24 或 48 個 LVDS 對，最高可達 1.6 Gbps
  • 每個 12 位總線 1 個 LVDS DDR 時鐘
• 輸出頻率范圍：> 8 GHz
• 滿量程電流：21 mA
• 簡化的時鐘和同步
  • SYSREF 窗口簡化了設置和保持時間
• 片上直接數字合成器 （DDS）
  • 單音和雙音正弦波生成
  • 32 個 32 位數控振蕩器
  • 快速跳頻能力（< 500 ns）
  • 同步CMOS頻率/相位輸入
• f 時的性能 外 = 4.703 GHz，6.4 GSPS，射頻模式
  • 輸出功率：–3 dBm
  • 本底噪聲（70 MHz 偏移）：–147 dBc/Hz
  • SFDR：60 dBc
• 電源：1.0 V、1.8 V、–1.8 V
• 功耗：1.49 W（2 通道，射頻模式，3.2 GSPS）
• 封裝：256 引腳 FCBGA（17x17 mm，1 mm 間距）

參數

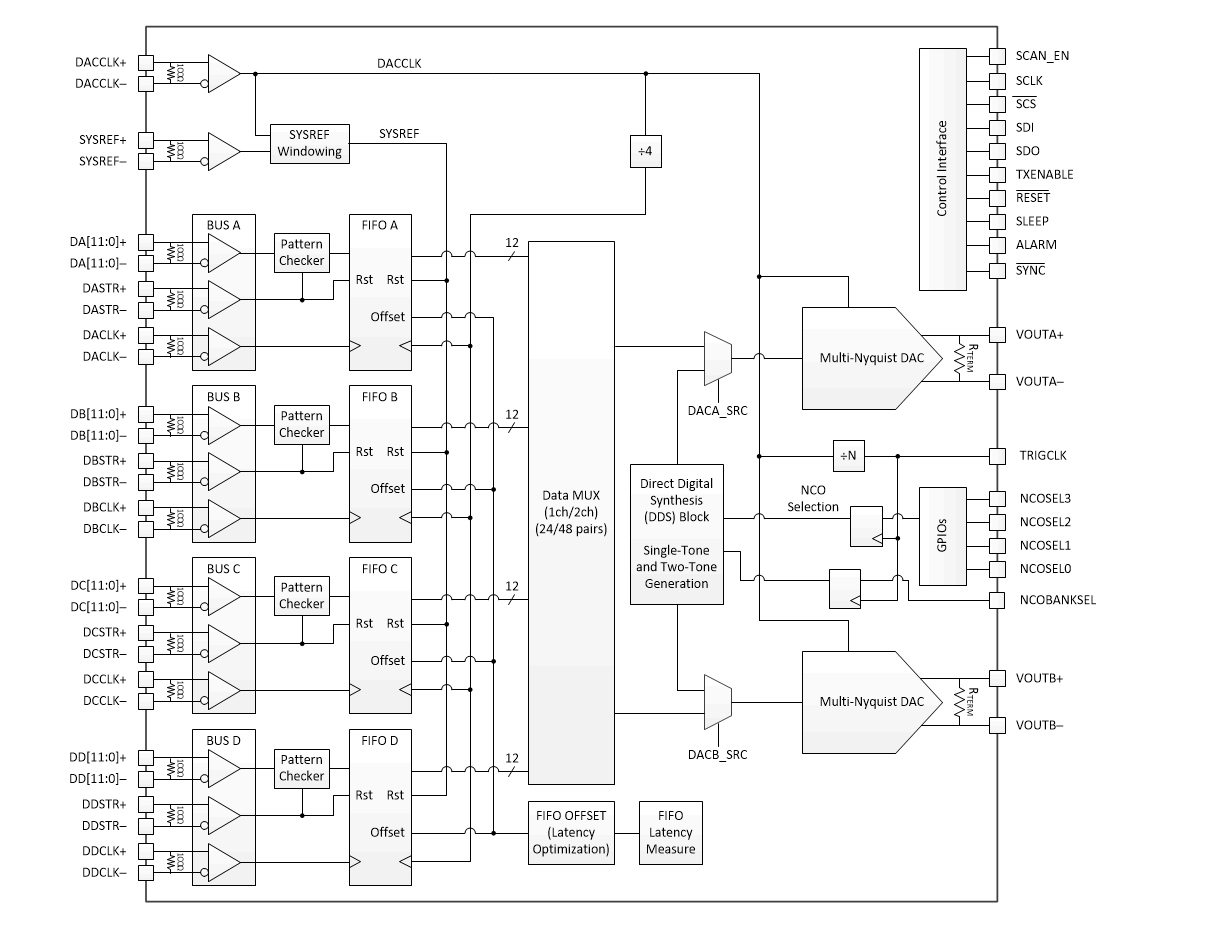

方框圖

DAC12DL3200 是德州儀器推出的超高 - speed、低延遲 12 位數模轉換器，核心優勢為多通道靈活配置、寬輸出頻率范圍與集成 DDS 功能，適配電子戰、雷達、衛星通信、任意波形發生器等對高速信號轉換與低延遲有嚴苛需求的場景。

核心參數與特性

• 分辨率與采樣率：12 位分辨率，單通道模式最高 6.4 GSPS，雙通道模式最高 3.2 GSPS，支持多奈奎斯特工作模式。
• 輸出性能：輸出頻率范圍超 8 GHz，滿量程輸出電流 21 mA，SFDR 最高 79 dBc（NRZ 模式），噪聲基底低至 - 165 dBc/Hz（70 MHz 偏移）。
• 工作條件：供電電壓涵蓋 1.0 V、1.8 V、-1.8 V，工作溫度 - 40°C 至 + 85°C，采用 256 引腳 FCBGA 封裝（17mm×17mm）。
• 延遲與功耗：器件內延遲 6-8 ns，與 ADC12DL3200 搭配總延遲 < 15 ns；雙通道 RF 模式 3.2 GSPS 時功耗 1.49 W。
• 抗干擾與接口：LVDS 接口支持 24/48 對差分信號，單路速率達 1.6 Gbps，集成 100Ω 差分終端，支持多器件同步。

關鍵功能設計

• 多輸出模式：支持 NRZ（普通模式）、RTZ（歸零模式）、RF（射頻模式）、2xRF（雙倍射頻模式），適配不同奈奎斯特區間信號輸出。
• 集成 DDS 功能：內置 32 個 32 位數控振蕩器（NCO），支持單音 / 雙音正弦波生成，頻率捷變速度 < 500 ns，支持相位連續切換。
• 靈活通道配置：可配置為單通道（4 路 LVDS 總線）或雙通道（2 路 LVDS 總線 / 通道），支持 I/Q 基帶信號生成。
• 同步與校準：支持 SYSREF 窗口同步，簡化多器件時序?qū)R；內置 FIFO 吸收時序偏差，支持 FIFO 延遲校準與告警功能。
• 接口與控制：SPI 接口支持寄存器配置與流式讀寫，提供豐富告警功能（FIFO 溢出 / 空、時鐘異常等），支持自動靜音與溫度監測。

典型應用場景

• 電子戰與雷達：低延遲脈沖信號生成、干擾信號發射，適配快速信號響應需求。
• 通信系統：衛星通信、軟件無線電（SDR）的 I/Q 信號轉換，支持寬頻帶信號傳輸。
• 測試測量：任意波形發生器（AWG）、通信測試儀，提供高保真高速信號輸出。
• 其他場景：醫療設備、電網基礎設施中的高速信號轉換，適配多通道同步采集與生成需求。

設計與使用建議

• 電源與去耦：各電源域（1.0 V、1.8 V、-1.8 V）需單獨供電并就近并聯去耦電容，模擬地與數字地單點連接，避免噪聲耦合。
• 接口配置：LVDS 信號采用 100Ω 差分走線，時鐘與數據對長度匹配；SYSREF 信號需 AC 耦合，通過 SYSREF_POS 寄存器優化采樣時序。
• 輸出配置：根據應用選擇輸出模式（NRZ 適配低頻，RF/2xRF 適配高頻），通過 RBIAS 電阻與寄存器調節滿量程電流。
• 初始化與校準：上電后需按順序配置通道模式、輸出模式、FIFO 延遲，啟用 SYSREF 同步確保多器件時序一致性；定期監測溫度與告警寄存器，保障穩定工作。
