PART 01

引言

隨著嵌入式系統對性能、安全性與連接能力的要求不斷提升，傳統單核MCU已難以滿足新一代工業與智能應用的需求。Arm Cortex-M85 RA8系列于2025年10月推出RA8M2和RA8D2兩款新產品。

其中，RA8M2搭載Arm Cortex-M85與Cortex-M33雙核架構，大核Cortex-M85頻率高達1GHz，支持Arm Helium向量擴展技術，在DSP與機器學習任務中展現出卓越的處理能力。小核Cortex-M33則專注于系統管理與安全隔離，通過TrustZone實現可信執行環境。

01在存儲方面

RA8M2內置1MB MRAM與2MB SRAM，結合TCM與緩存結構，為高帶寬數據處理提供保障。同時支持外部SIP Flash擴展，滿足更大容量需求。

02安全性方面

RA8M2集成RSIP-E50D加密引擎、Secure Boot，構建了多層次的硬件安全防護體系，適用于工業控制、醫療設備與智能網關等高安全場景。

03此外，RA8M2提供豐富的通信接口

包括雙千兆以太網MAC、USB HS/FS、CAN FD、I3C、Octal SPI等，并支持TSN實時網絡協議，為工業自動化與邊緣計算提供強大連接能力。

本文將從架構設計、性能表現、安全機制、外設支持、軟件生態與應用場景等方面，深入解析RA8M2的技術特點，幫助工程師全面了解其優勢與適配價值。

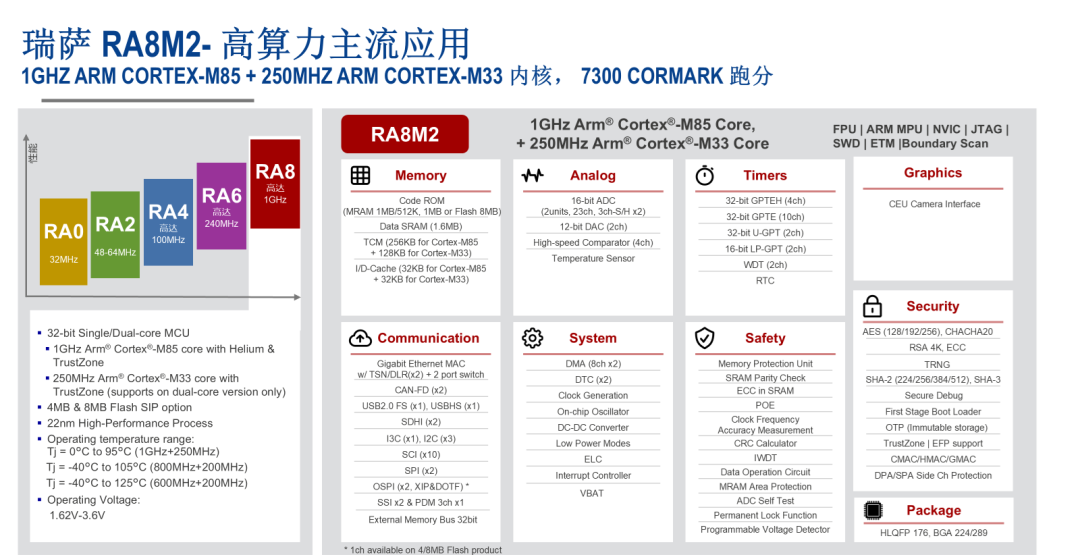

點擊可查看大圖

PART 02

雙核架構解析

RA8M2的核心亮點之一是其采用了Arm Cortex-M85+Cortex-M33的雙核架構設計，在嵌入式MCU中屬業界領先。這種架構不僅提升了整體計算性能，還為任務隔離、安全執行和功耗優化提供了更高的靈活性。

Cortex-M85大核：

性能與向量計算的飛躍

Cortex-M85是Arm Cortex-M系列中首個支持Helium向量擴展技術的內核，主頻高達1GHz，在 DSP和機器學習任務中表現尤為突出。其主要優勢包括：

Helium SIMD加速

支持128-bit向量指令集，顯著提升圖像處理、語音識別、信號濾波等任務的吞吐率。

CoreMark跑分超7300

在嵌入式MCU中屬于頂級性能，適用于邊緣AI推理與高實時性控制任務。

雙精度浮點運算支持

提升科學計算與控制算法的精度與效率。

對于需要高性能計算的場景，如工業視覺、邊緣推理、復雜控制算法，Cortex-M85提供了強大的算力保障。

Cortex-M33小核：

安全與系統管理的守護者

Cortex-M33運行頻率為250MHz，主要用于系統管理、安全控制與低功耗任務。其集成了Arm TrustZone技術，可實現可信執行環境（TEE），將安全任務與普通任務隔離運行，防止惡意代碼干擾關鍵邏輯。

TrustZone安全域劃分

支持Secure/Non-Secure內存空間與外設訪問控制。

低功耗任務調度

適合處理待機喚醒、傳感器采集、通信握手等輕量級任務。

安全啟動與調試控制

配合Secure Boot與調試鎖定機制，保障系統啟動鏈完整性。

這種雙核分工架構使RA8M2能在高性能與高安全性之間取得平衡，適用于對安全性要求極高的工業控制、醫療設備與智能網關等應用。

核間通信機制

RA8M2提供高效的核間通信機制，包括：

共享SRAM區域

中斷觸發與信號量同步

FSP軟件棧支持核間消息傳遞

這使得大核與小核之間可以高效協同，既能并行處理復雜任務，又能保持系統響應的實時性與穩定性。

PART 03

性能與存儲配置

RA8M2在性能與存儲方面的配置，體現了其面向高算力嵌入式應用的定位。無論是處理密集型任務，還是對數據帶寬與存儲可靠性有高要求的場景，RA8M2都具備強大的支撐能力。

性能表現：

CoreMark跑分與實際應用

RA8M2的Cortex-M85大核在1GHz主頻下，CoreMark跑分超過7300，這意味著在實際應用中，RA8M2能夠更高效地執行以下任務：

高速數據采集與濾波

（如工業傳感器數據處理）

控制算法執行

（如電機控制、PID調節）

此外，Helium向量擴展技術使得RA8M2在執行卷積、矩陣乘法、FFT、FIR濾波等操作時，性能提升可達數倍。

存儲配置：

MRAM+SRAM的組合優勢

RA8M2內置：

1MB MRAM（磁阻式非易失性存儲）

寫入速度快，支持頻繁更新

斷電數據保持，適合關鍵參數存儲

漏電流極低，適合低功耗應用

2MB SRAM

包括：

TCM（Tightly Coupled Memory）：256KB（CM85）+128KB（CM33），用于高實時性任務

64KB Cache（CM85）+32KB Cache（CM33）：提升外部訪問效率

共享SRAM區域：支持核間通信與數據交換

這種存儲結構不僅滿足高帶寬數據處理需求，還能在功耗與可靠性之間取得平衡。

外部存儲支持：

SIP Flash與Octal SPI

RA8M2支持外部封裝的4MB/8MB SIP Flash，適用于圖形界面、AI模型、日志數據等大容量存儲需求。同時支持Octal SPI接口，兼容xSPI規范，具備以下優勢：

XIP（Execute In Place）

直接從外部Flash執行代碼，無需拷貝至SRAM

DOTF（Direct Octal Transfer to Flash）

高速數據傳輸，適合圖像與模型加載

這種設計使得RA8M2在資源受限的嵌入式系統中也能實現復雜功能。

PART 04

安全機制詳解

在工業控制、醫療設備、智能網關等應用中，嵌入式系統的安全性已成為不可或缺的核心指標。RA8M2在硬件層面集成了多項安全機制，構建了一個多層次、可擴展的安全防護體系，滿足從啟動到運行全過程的安全需求。

TrustZone安全隔離

RA8M2的Cortex-M33核支持Arm TrustZone技術，可將系統劃分為Secure與Non-Secure兩個執行環境，實現：

代碼與數據隔離

防止非安全域訪問安全資源

外設訪問控制

通過SAU（Security Attribution Unit）配置外設訪問權限

可信啟動鏈支持

結合Secure Boot實現完整性驗證

這種機制適用于需要運行第三方代碼或模塊化架構的系統，確保關鍵邏輯不被篡改或干擾。

RSIP-E50D加密引擎

RA8M2集成了瑞薩自研的RSIP-E50D加密模塊，支持：

AES-128/256、SHA-256、RSA、ECC等主流算法

硬件加速

顯著降低加解密延遲與功耗

密鑰管理與存儲保護

支持密鑰不可導出機制

該模塊可用于數據加密、身份認證、安全通信等場景，滿足工業與醫療領域的數據保護需求。

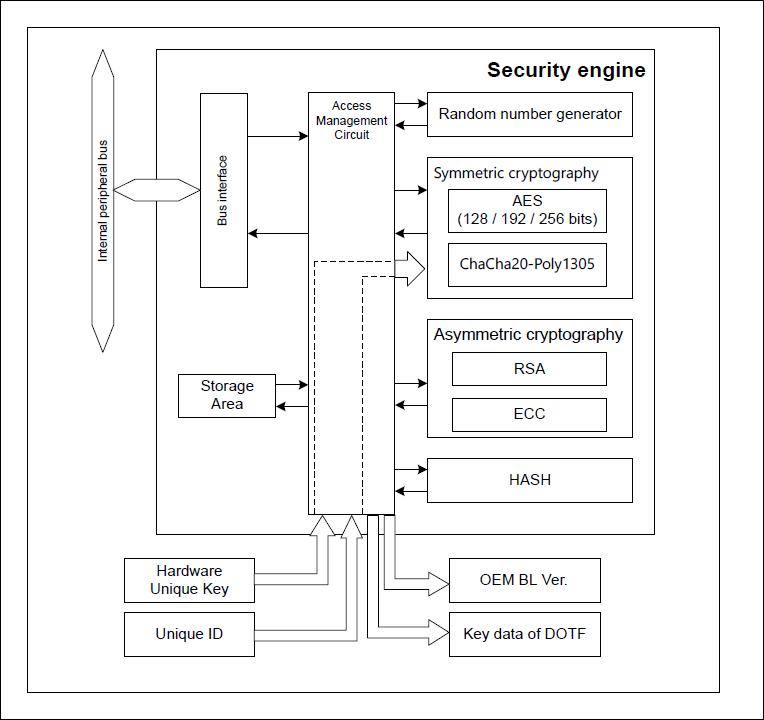

安全引擎模塊框圖

Secure Boot與調試安全控制

RA8M2支持Secure Boot啟動機制，確保系統從可信根開始執行：

啟動代碼完整性驗證

簽名校驗與防篡改檢測

調試接口鎖定與訪問控制

這使得設備在出廠后可防止非法固件刷寫與調試接口濫用，適合部署在開放環境中的終端設備。

防篡改與生命周期管理

RA8M2提供硬件支持的防篡改機制，包括：

不可變存儲區域

（Immutable Memory）

生命周期狀態管理

（Lifecycle Management）

安全事件記錄與響應機制

這些機制可用于設備認證、遠程更新與安全審計，提升系統的長期安全性與可維護性。

PART 05

通信與外設能力

RA8M2在通信接口與外設資源方面的配置，充分體現了其面向工業自動化、邊緣計算與智能終端的應用定位。其豐富的接口組合不僅支持高速數據傳輸，還具備強實時性與多協議兼容性，可滿足復雜系統集成需求。

網絡通信能力

RA8M2支持雙路千兆以太網MAC，并集成TSN（Time-Sensitive Networking）交換機，具備以下優勢：

實時性保障

TSN支持時間同步與流量調度，適用于工業控制與機器人系統。

雙網口冗余

可實現鏈路備份與容錯，提高系統可靠性。

支持IEEE802.1AS、802.1Qbv等TSN標準

確保與工業以太網設備的兼容性。

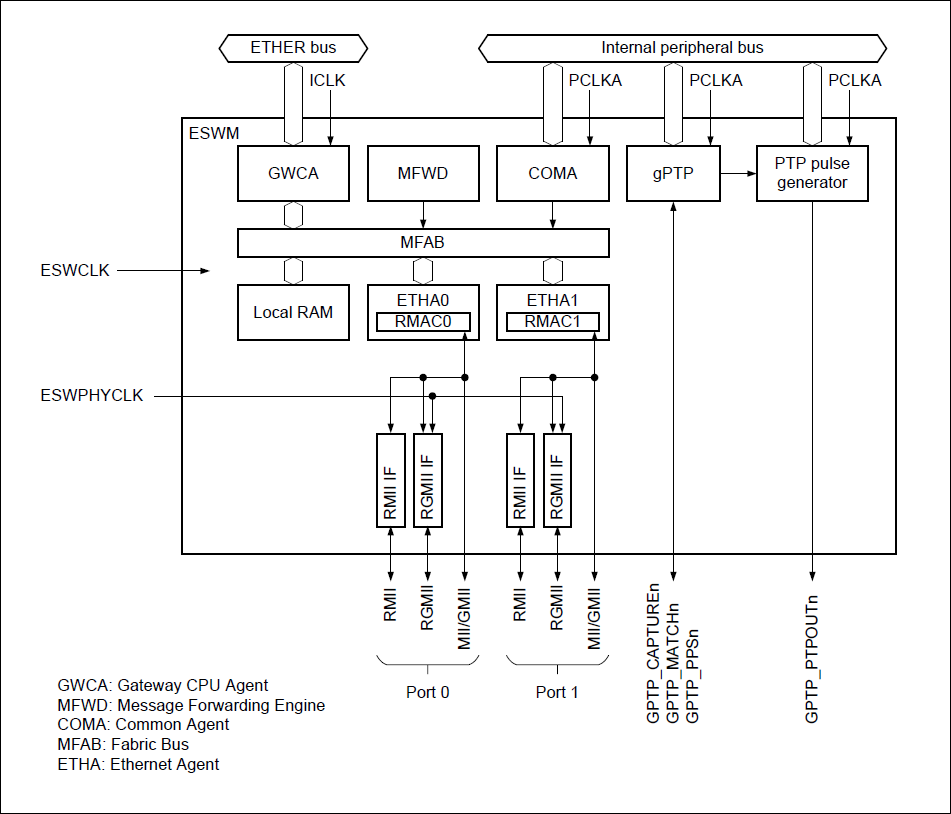

ESWM（Layer 3以太網交換模塊）模塊框圖

此外，RA8M2還支持USB2.0 HS/FS，可用于高速數據采集、固件升級與人機交互。

串行與總線接口

RA8M2提供多種串行通信接口，適用于傳感器接入、外設擴展與系統互聯：

CAN FD（Flexible Data-rate）

支持更高數據速率與更大幀長度，適用于汽車與工業控制。

I3C

兼容I2C，具備更高速度與多主支持，適合新一代傳感器網絡。

SPI / I2C / SCI

支持多通道配置，適用于通用外設連接。

這些接口可靈活配置為主/從模式，支持DMA加速與中斷觸發，提升通信效率。

存儲與擴展接口

RA8M2支持SD卡、QSPI Flash等擴展存儲方案，適合數據記錄與日志管理。

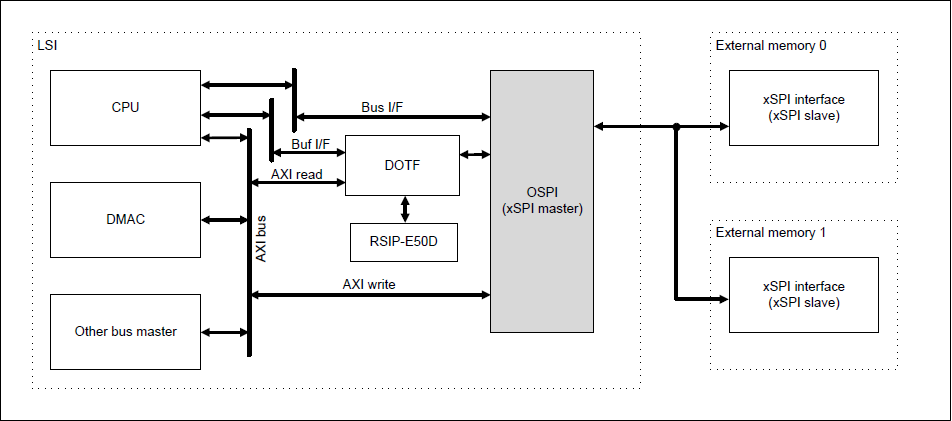

OSPI 模塊框圖

模擬與控制外設

RA8M2集成多種模擬外設，適用于信號采集與控制任務：

16-bit ADC

高精度采樣，支持多通道與差分輸入。

12-bit DAC

用于模擬信號輸出與閉環控制。

高速比較器

適合電機控制與過流保護。

PWM 定時器、捕獲/比較模塊

支持高分辨率脈沖輸出與事件觸發。

這些外設可與DMA控制器、DTC（數據傳送控制器）、ELC（時間鏈路控制器）協同工作，實現低延遲、高實時性的控制邏輯。

PART 06

典型應用場景

RA8M2作為高性能雙核MCU，結合1GHz Cortex-M85主核、Helium向量擴展、豐富外設與安全機制，在多個垂直領域展現出廣泛適配性：

工業自動化與邊緣計算

RA8M2支持雙千兆以太網MAC+TSN交換機，結合高性能主核與豐富的控制外設（ADC、PWM、CAN-FD），非常適合部署在工業現場的邊緣節點：

PLC控制器與工業網關

通過TSN實現實時數據同步，保障控制精度。

工業機器人控制器：

雙核架構支持任務隔離，提升系統響應與安全性。

智能家居與消費電子

RA8M2的高精度ADC、低功耗設計與安全機制，使其適用于醫療與健康類設備：

便攜式監測儀

如血壓計、心率監測儀，要求高精度采樣與低功耗運行。

臨床數據采集設備

通過加密通信保障數據隱私與合規性

安全網關與加密終端

RA8M2集成RSIP-E50D加密引擎、Secure Boot與 TrustZone，適合構建安全通信與數據保護設備：

工業安全網關

用于邊緣數據加密與身份認證。

智能門禁系統

結合圖像識別與加密機制，提升安全性。

加密存儲終端

用于敏感數據的本地存儲與訪問控制。

PART 07

結語與展望

RA8M2作為Renesas RA8系列中的旗艦級雙核 MCU，在架構設計、性能表現、安全機制、外設支持與軟件生態等方面均展現出強大的競爭力。

其Cortex-M85大核結合Helium向量擴展技術，為DSP與邊緣AI應用提供了前所未有的算力；而Cortex-M33小核則保障了系統管理與安全隔離的穩定運行。

在存儲方面，RA8M2通過MRAM與SRAM的組合，兼顧了非易失性、高速訪問與低功耗需求；在安全性方面，集成的TrustZone、RSIP-E50D加密引擎與Secure Boot等機制，為工業與醫療等高安全場景提供了堅實保障。

豐富的通信接口（雙千兆以太網、USB、CAN FD、I3C等）與圖形/語音支持，使其在工業自動化、智能家居、醫療設備與安全網關等領域具備廣泛的適配性。而FSP軟件包、Reality AI等AI工具的支持，也為工程師提供了高效的開發體驗與生態集成能力。

未來，隨著邊緣計算與智能終端的持續發展，RA8M2有望在更多場景中發揮其性能與安全優勢，成為嵌入式系統中不可或缺的核心平臺之一。
