在嵌入式存儲開發中，工程師常會糾結：SD NAND該用 SPI模式還是 SDIO模式？兩種接口協議到底有什么區別？為什么同樣的芯片換種模式就會出現讀寫失?。勘疚膹膮f(xié)議本質入手，用通俗語言拆解 SPI與 SDIO模式的核心差異，結合SD NAND的適配特點，講清不同場景下的選擇邏輯和實戰方法，幫你避開協議適配的常見坑點。

一、先搞懂基礎：接口協議是 “設備溝通的語言”

SD NAND之所以能被 STM32、GD32等 MCU控制，核心是通過 “接口協議”建立溝通規則 ——就像兩個人交流需要共同語言，SPI和 SDIO就是 SD NAND與 MCU之間的兩種 “語言體系”。

簡單說，SPI是 “簡單口語”：語法簡單、詞匯少，適合對溝通速度要求不高的場景；SDIO是 “專業術語”：語法復雜、效率高，能快速傳輸大量數據。兩種模式下，SD NAND的硬件結構完全相同，只是 “說話方式”不同，這也是為什么同一顆米客方德 SD NAND可以切換兩種模式工作。

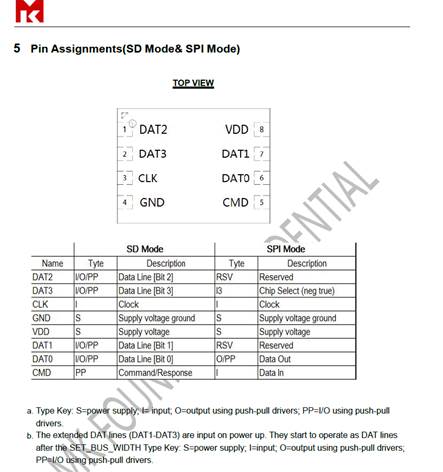

從硬件上看，兩種模式共用部分引腳（如電源、地線），但信號引腳有差異：

SPI模式只需 4根線：CS（片選）、SCK（時鐘）、MOSI（主發從收）、MISO（主收從發）；

SDIO模式需要 6根線：CMD（命令線）、CLK（時鐘）、D0-D3（4 根數據線），支持 “并行傳輸”。

這就像 SPI是 “單車道”，一次只能傳 1位數據；SDIO是 “4車道”，一次能傳 4位數據，速度自然更快 ——這是兩者最核心的區別。

二、SPI與 SDIO模式的 5大核心區別：從速度到適配場景

要選對模式，先看清兩者在關鍵指標上的差異。以下結合米客方德 8Gb SD NAND（型號 MKDV8GIL-AST）的實測數據，對比核心維度：

1.速度差異：為什么 SDIO 比 SPI快？

SPI模式下，數據傳輸是 “串行”的 ——每時鐘周期只能傳 1位數據（比如 0或 1），就像用吸管喝飲料，一次只能吸一口；而 SDIO模式支持 “4位并行傳輸”，每時鐘周期能傳 4位數據，相當于 4根吸管同時喝，速度自然翻倍。

米客方德 SD NAND在兩種模式下的實測速度對比很明顯：同一顆芯片，SPI模式順序讀取速度約 35MB/s，切換到 SDIO模式后可達 91MB/s，對需要存儲高清視頻的車載設備來說，這種速度差異直接決定了是否會出現 “卡頓丟幀”。

2.兼容性：不是所有 MCU都能 “說 SDIO語言”

SPI是單片機的 “通用語言”，幾乎所有 MCU（從入門級的 STM32F103到高端的 STM32H7）都帶 SPI接口，就像普通話人人會說；而 SDIO是 “專業語言”，只有中高端 MCU（如 STM32F4、F7系列）才帶 SDIO接口，低端 MCU根本 “聽不懂”。

這也是為什么米客方德在設計 SD NAND時，默認兼容 SPI模式 ——確保即使是最基礎的嵌入式設備，也能輕松驅動，而 SDIO模式則作為 “高性能選項”，供有需求的場景啟用。

3.開發難度：SPI像 “搭積木”，SDIO像 “拼樂高”

SPI模式的指令集非常簡單，核心指令只有 “讀”（0x13）、“寫”（0x02）、“擦除”（0xD8）等十幾種，就像用幾個基礎積木就能搭出造型；而 SDIO模式遵循 SD協議規范，有上百條命令（如 CMD0初始化、CMD17讀單塊），還需要處理 CRC校驗、狀態響應等復雜邏輯，就像拼精密樂高，一步錯就可能整體失敗。

好在米客方德提供了兩種模式的參考代碼：SPI模式的驅動代碼只有 300多行，新手照葫蘆畫瓢就能用；SDIO模式則適配了 ST的 HAL庫，直接調用HAL_SD_ReadBlocks()等現成函數，能大幅降低開發難度。

三、實戰適配：SPI與 SDIO模式的接線與初始化方法

選對模式后，關鍵是做好硬件接線和軟件初始化。以下以米客方德 SD NAND為例，分步驟講解兩種模式的適配要點。

1. SPI模式適配：4線接線 + 3步初始化

硬件接線（以 STM32F103為例）

米客方德 SD NAND的 SPI引腳定義清晰，接線時只需對應連接：

SD NAND的 CS接 STM32的 PA4（GPIO引腳，用于片選）；

SCK接 STM32的 PA5（SPI1_SCK時鐘線）；

MOSI接 STM32的 PA7（SPI1_MOSI主機發送線）；

MISO接 STM32的 PA6（SPI1_MISO主機接收線）；

VCC接 3.3V電源，GND 接地線（注意：絕對不能接 5V，會燒毀芯片）。

軟件初始化 3步走

SPI模式的初始化邏輯簡單，核心是讓 SD NAND進入 “可通信狀態”：

c

運行

//步驟 1：配置 SPI接口（STM32側）

HAL_SPI_Init(&hspi1); //配置 SPI時鐘極性 0、相位 0，波特率 10MHz

//步驟 2：發送初始化指令（喚醒 SD NAND）

SD_NAND_CS_LOW(); //拉低片選，選中芯片

HAL_SPI_Transmit(&hspi1, 0xAB, 1, 100); //發送喚醒指令

HAL_SPI_Receive(&hspi1, &resp, 1, 100); //接收響應（0x01表示就緒）

SD_NAND_CS_HIGH();

//步驟 3：驗證連接（讀 ID確認芯片型號）

SD_NAND_CS_LOW();

HAL_SPI_Transmit(&hspi1, 0x9F, 1, 100); //讀 ID指令

HAL_SPI_Receive(&hspi1, id, 3, 100); // 米客方德廠商 ID為 0x92

SD_NAND_CS_HIGH();

米客方德 SD NAND的 SPI初始化成功率接近 100%，很少出現 “喚醒失敗”，新手按此步驟操作，10分鐘就能完成初始化。

2. SDIO模式適配：6線接線 +依賴庫函數

硬件接線（以 STM32F407為例）

SDIO模式需要 6根線，接線時注意數據線的對應：

SD NAND的 CMD接 STM32的 PD2（SDIO_CMD命令線）；

CLK接 STM32的 PC12（SDIO_CLK時鐘線）；

D0接 STM32的 PC8，D1接 PC9，D2接 PC10，D3接 PC11（4根數據線）；

電源和地線同 SPI模式（3.3V供電）。

軟件初始化：依賴 HAL庫簡化操作

SDIO模式的初始化復雜，建議直接用 STM32的 HAL庫函數，核心步驟：

c

運行

//步驟 1：初始化 SDIO接口

HAL_SD_Init(&hsd); //配置時鐘 48MHz，總線寬度 4位（D0-D3）

//步驟 2：檢測卡并初始化

HAL_SD_GetCardInfo(&hsd, &card_info); //獲取卡信息（容量、類型等）

//步驟 3：驗證讀寫（讀一個扇區測試）

uint8_t buf[512];

HAL_SD_ReadBlocks(&hsd, buf, 0x00, 1, 1000); //讀 0扇區數據

米客方德 SD NAND對 SDIO 協議的兼容性做了優化，能快速通過 HAL庫的初始化檢測，不像有些品牌需要反復調試時序參數。

四、模式選擇指南：3個維度判斷用 SPI還是 SDIO

實際開發中，兩種模式?jīng)]有絕對優劣，關鍵看場景適配。結合米客方德的客戶案例，總結出 3個判斷維度：

1.看設備 “數據量”：小數據用 SPI，大數據用 SDIO

如果設備只是存儲少量日志（如智能門鎖的開鎖記錄，每天幾十 KB），SPI模式完全夠用，還能省引腳；

如果是存儲高清視頻（如行車記錄儀每秒 10MB數據），必須用 SDIO模式，否則會因速度不夠?qū)е聰?shù)據丟失。米客方德的車載級 SD NAND就常搭配 SDIO模式，確保 4K視頻連續錄制不卡頓。

2.看 MCU “接口資源”：低端用 SPI，高端用 SDIO

若用 STM32F103、GD32F130等低端 MCU（只有 SPI接口），只能選 SPI模式；

若用 STM32F407、NXP i.MX RT等中高端 MCU（帶 SDIO接口），且需要高速傳輸，優先選 SDIO模式。

3.看開發 “時間成本”：趕進度用 SPI，求性能用 SDIO

SPI模式的驅動開發最快 1天就能完成，適合項目周期緊的場景；SDIO模式雖然速度快，但調試周期可能長達 3-5天（需處理各種協議細節）。米客方德提供的 SDIO例程已在多個平臺驗證過，能將調試時間壓縮到 1天內。

五、避坑指南：兩種模式的 4個常見錯誤及解決方法

1. SPI模式：數據讀寫錯位？檢查 “地址對齊”

新手常犯的錯誤是 “扇區地址沒對齊”（比如寫地址 0x123而非 0x200的整數倍），導致數據錯位。解決方法：在驅動里強制地址對齊，確保addr % 512 == 0（1扇區 = 512字節）。米客方德的 SPI驅動例程里自帶地址校驗功能，能自動規避這個問題。

2. SDIO模式：初始化失敗？排查 “時鐘頻率”

SDIO模式對時鐘頻率敏感，若初始化時時鐘超過 400kHz（卡識別階段的限制），會導致卡不響應。解決方法：初始化階段用 100-400kHz時鐘，識別成功后再切換到 48MHz高速模式。米客方德的 datasheet里附有詳細的時鐘配置步驟，按文檔操作即可避免。

3.兩種模式：通信不穩定？查 “電源濾波”

SD NAND對電源噪聲敏感，若電源波動大，兩種模式都會出現讀寫錯誤。解決方法：在 VCC引腳旁并聯 1個 104電容（0.1μF）濾波，米客方德的評估板已集成濾波電路，參考其設計可大幅提升穩定性。

4.模式切換：換模式后芯片不工作？重新 “喚醒初始化”

同一顆 SD NAND從 SPI切換到 SDIO模式時，必須重新上電并執行初始化流程，否則會因模式?jīng)_突導致不響應。米客方德的芯片支持 “熱切換”，但建議實際開發中通過硬件復位引腳（若有）強制重啟，確保模式切換可靠。

六、協議只是工具，適配場景才是關鍵

SPI和 SDIO模式就像 SD NAND的 “兩副面孔”：SPI簡單易用，適合小數據、低資源場景；SDIO高速高效，適合大數據、高性能需求。米客方德 SD NAND之所以能在兩種模式下都表現穩定，核心是其控制器對協議細節做了深度優化 ——無論是 SPI的指令兼容性，還是 SDIO的時序匹配，都經過大量場景驗證。

最后提醒：選型時不必盲目追求 “高速模式”，先明確設備的數據量、MCU資源和開發周期，再結合本文的適配方法，就能讓 SD NAND發揮最佳性能。如果仍有疑問，米客方德提供的技術手冊里有更詳細的模式切換指南和驅動代碼，新手可直接參考復用。
