隨著電動汽車與電網雙向交互（V2G）技術的快速發展，充電樁與車輛間的高效通信成為實現智能能源管理的關鍵。SECC作為充電樁的通信控制核心，其與電力線載波通信芯片的適配尤為重要。本文將分享基于米爾核心板，調試聯芯通MSE102x GreenPHY芯片的實戰經驗，為V2G通信開發提供參考。

MSE102x芯片介紹

聯芯通MSE102x系列芯片是一款專注于電動汽車充電通信和智能能源管理的GreenPHY電力線載波通信芯片，MSE102x支持RMII和SPI兩種主機接口，可根據具體應用場景靈活選擇。本文主要介紹如何基于RMII和SPI兩種不同的接口方式來驅動MSE102x。

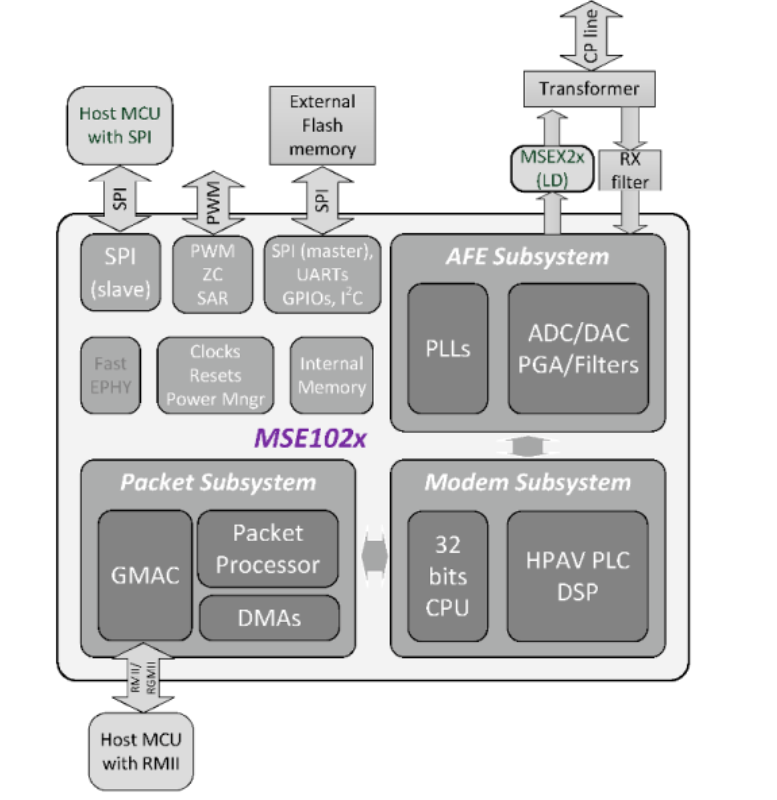

MSE102x系統框圖

方案一：RMII接口調試

硬件連接：

MSE102x通過RMII接口與米爾核心板MYC-YF13X的ETH1控制器連接，實現MAC層直接通信。

軟件配置關鍵步驟：

1、設備樹的修改

PC:~/myir-st-linux$vi arch/arm/boot/dts/myb-stm32mp135x-base.dtsie1{status ="okay";pinctrl-0= ;pinctrl-1= ;pinctrl-names ="default","sleep";phy-mode ="rmii";max-speed = <100>;nvmem-cells = ;nvmem-cell-names ="mac-address";st,ext-phyclk;mdio1 {#address-cells = <1>;#size-cells = <0>;compatible ="snps,dwmac-mdio";};fixed-link {speed = <100>;full-duplex;};};

2、引腳復用配置

PC:~/myir-st-linux$vi arch/arm/boot/dts/myb-stm32mp13-pinctrl.dtsieth1_rmii_pins_a: eth1-rmii-1{pins1 {pinmux = 'G',13, AF11)>,/* ETH_RMII_TXD0 */'G',14, AF11)>,/* ETH_RMII_TXD1 */'A',11, AF11)>,/* ETH_RMII_ETHCK */'B',11, AF11)>,/* ETH_RMII_TX_EN */'A',2, AF11)>,/* ETH_MDIO */'G',2, AF11)>;/* ETH_MDC */bias-disable;drive-push-pull;slew-rate = <1>;};pins2 {pinmux = 'C',4, AF11)>,/* ETH_RMII_RXD0 */'C',5, AF11)>,/* ETH_RMII_RXD1 */'A',7, AF11)>;/* ETH_RMII_CRS_DV */bias-disable;};};eth1_rmii_sleep_pins_a: eth1-rmii-sleep-1{pins1 {pinmux = 'G',13, AF11)>,/* ETH_RMII_TXD0 */'G',14, AF11)>,/* ETH_RMII_TXD1 */'B',11, AF11)>,/* ETH_RMII_TX_EN */'A',11, AF11)>,/* ETH_RMII_ETHCK*/'A',2, AF11)>,/* ETH_MDIO */'G',2, AF11)>,/* ETH_MDC */'C',4, AF11)>,/* ETH_RMII_RXD0 */'C',5, AF11)>,/* ETH_RMII_RXD1 */'A',7, AF11)>;/* ETH_RMII_CRS_DV */};};

測試結果：

系統成功識別eth1網絡設備，可通過標準網絡工具進行通信測試，為V2G通信提供穩定的網絡基礎。

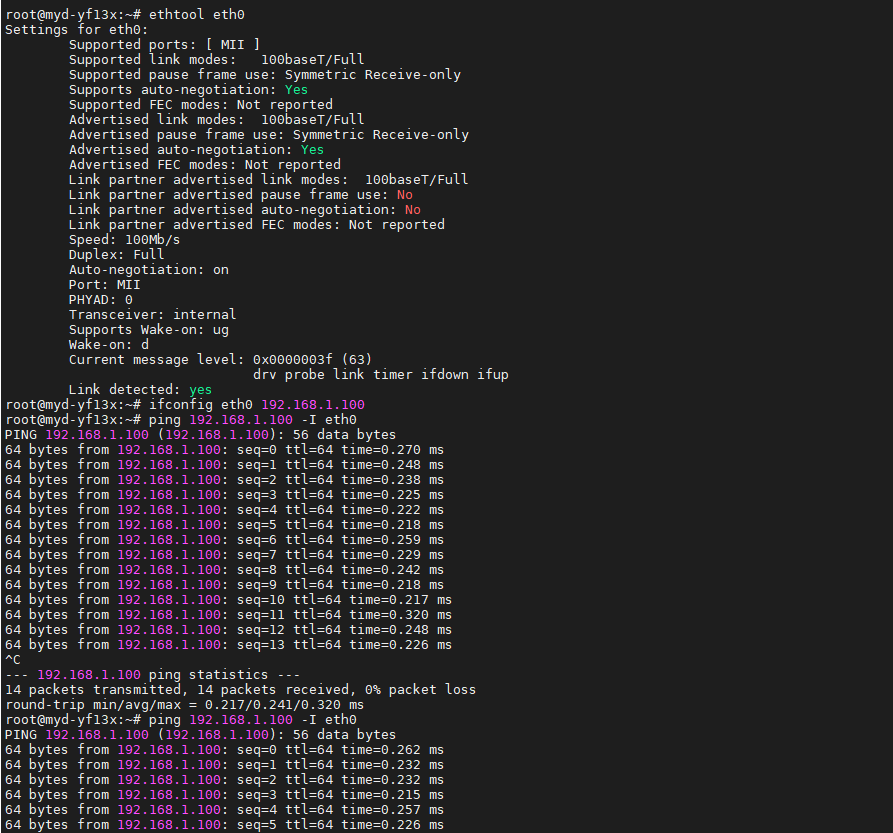

RMII接口測試效果

方案二：SPI接口調試

硬件連接：

MSE102x作為SPI從設備連接到米爾核心板MYC-YF13X的SPI1接口，適用于需要靈活布板的場景。

軟件配置關鍵步驟：

1、SPI設備樹配置

PC:~/myir-st-linux$vi arch/arm/boot/dts/myb-stm32mp135x-base.dtsi............&spi1 {pinctrl-names ="default","sleep";pinctrl-0= <&spi1_pins_a>;pinctrl-1= <&spi1_sleep_pins_a>;cs-gpios = <&gpioa?4?0>;status ="okay";mse102x@0{compatible ="vertexcom,mse1021";reg = <0>;interrupt-parent = <&gpioi>;interrupts = <1?IRQ_TYPE_EDGE_RISING>;spi-cpha;spi-cpol;spi-max-frequency = <7142857>;};};

2、SPI引腳的配置

PC:~/myir-st-linux$vi arch/arm/boot/dts/myb-stm32mp13-pinctrl.dtsi............spi1_pins_a:spi1-0{pins1 {pinmux = ,/* SPI1_SCK */;/* SPI1_MOSI */bias-disable;drive-push-pull;slew-rate = <1>;};pins2 {pinmux = ;/* SPI1_MISO */bias-disable;};};spi1_sleep_pins_a:spi1-sleep-0{pins {pinmux = ,/* SPI1_SCK */,/* SPI1_MISO */;/* SPI1_MOSI */};};

測試結果：

系統啟動時正確識別MSE102x設備，生成對應的網絡接口，可通過PLC鏈路建立V2G通信連接。

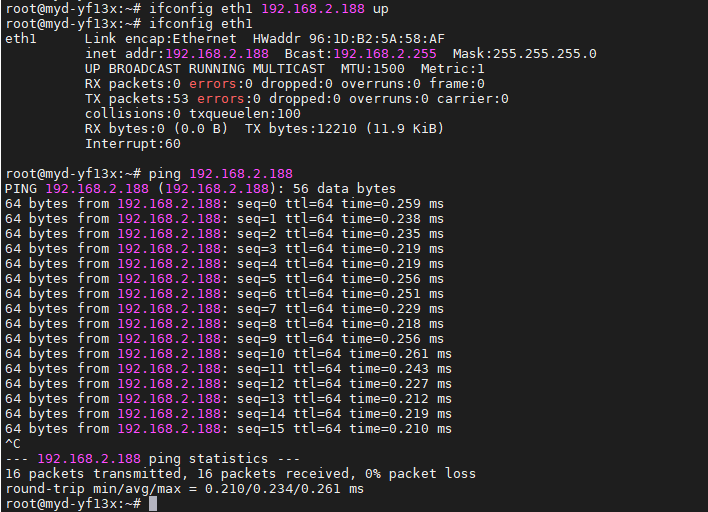

SPI接口測試效果

結語

通過MYC-YF13X核心板與MSE102x的成功適配，我們建立了一套完整的SECC GreenPHY通信解決方案。該方案不僅為V2G應用提供了技術支撐，也展示了米爾核心板在能源互聯網領域的靈活性和可靠性。
