ADC3664器件是一款低噪聲、超低功耗、14位、125MSPS、高速雙通道ADC。該器件專為實現最低噪聲性能而設計，可提供–156.9 dBFS/Hz的噪聲頻譜密度以及出色的線性度和動態范圍。該ADC3664提供IF采樣支持，使該器件適用于廣泛的應用。高速控制環路受益于低至一個時鐘周期的短延遲。ADC在125 MSPS時僅消耗100 mW/ch，其功耗在較低采樣率下可以很好地?cái)U(kuò)展。

該ADC3664使用串行LVDS （SLVDS）接口輸出數據，從而最大限度地減少數字互連的數量。該器件支持雙通道、單通道和半通道選項。該ADC3664與一系列16位分辨率ADC引腳兼容。該器件支持–40至+105?C的擴展工業溫度范圍。
*附件：adc3664.pdf

特性

• 14位125 MSPS ADC
• 本底噪聲：–156.9 dBFS/Hz
• 低功耗：100 mW/ch
• 延遲：2 個時鐘周期
• 電壓基準：
  • 外部：65 至 125 MSPS
  • 內部：100 至 125 MSPS
• 保證 14 位，無遺漏代碼
• 輸入帶寬：1.4 GHz （3 dB）
• INL：±2.6 LSB;DNL：±0.9 LSB
• 工業溫度范圍：–40°C 至 +105°C
• 片上數字濾波器（可選）
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• 串行LVDS數字接口（2線、1線和1/2線）
• 小尺寸：40-VQFN（5 mm × 5 mm）封裝
• 光譜性能（f 在 = 5 MHz）：
  • 信噪比：77.5 dBFS
  • SFDR：84dBc HD2、HD3
  • SFDR：92-dBFS 最差支線
• 光譜性能（f 在 = 70 兆赫）：
  • 信噪比：75.5 dBFS
  • SFDR：76dBc HD2、HD3
  • SFDR：84-dBFS 最差雜散

參數

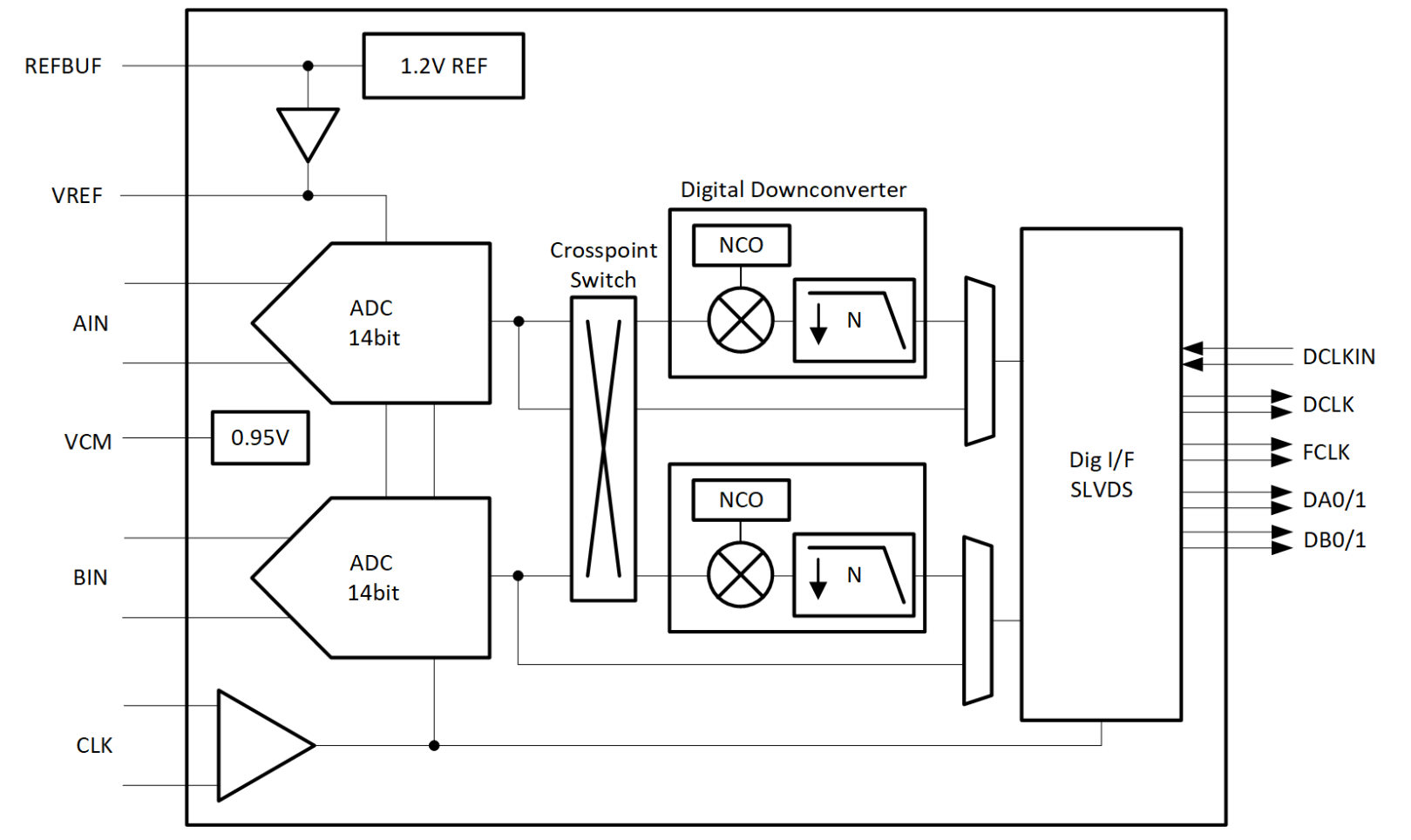

方框圖

ADC3664 是德州儀器推出的 14 位雙通道高速 ADC，核心優勢為低噪聲、低功耗與靈活數字信號處理能力，專為高速數據采集、軟件無線電等場景設計，支持 IF 采樣與多模式數據輸出。

核心參數與特性

• 分辨率與采樣：14 位分辨率無失碼，最高采樣率 125 MSPS；外部參考時采樣率 65-125 MSPS，內部參考時 100-125 MSPS。
• 動態性能：噪聲譜密度 - 156.9 dBFS/Hz，5MHz 輸入時 SNR 達 77.5 dBFS、SFDR 92 dBFS；INL±2.6 LSB、DNL±0.9 LSB，線性度優異。
• 輸入與帶寬：模擬輸入帶寬 1.4 GHz（-3 dB），差分輸入滿量程 3.2 Vpp；輸入共模電壓 0.95 V，支持 AC/DC 耦合。
• 供電與封裝：模擬 / 數字供電 1.75V-1.85V，單通道功耗 100 mW（125 MSPS）；工作溫度 - 40°C-105°C，采用 40 引腳 WQFN 封裝（5mm×5mm）。
• 接口規格：串行 LVDS 接口，支持 2 線 / 1 線 / 1/2 線模式；輸出分辨率可配置 14/16/18/20 位，數據速率最高 1 Gbps。

關鍵功能設計

• 數字信號處理：集成 32 位 NCO 與可編程數字下變頻器（DDC），支持 2/4/8/16/32 倍實 / 復抽?。惶峁?6-dB 數字增益補償，可減輕外部抗混疊濾波器設計壓力。
• 靈活校準與同步：支持通道平均功能，可通過 SYNC 引腳或 SPI 指令實現多器件同步；內置測試圖案生成器（斜坡 / 自定義模式），便于系統調試。
• 參考與時鐘：支持內部 1.6V 參考、外部 1.6V 參考或外部 1.2V 參考（經內部緩沖放大）；時鐘支持差分 / 單端輸入，單端模式可降低功耗。
• 輸出與控制：支持二進制補碼 / 偏移二進制輸出格式；通過 SPI 接口或引腳配置核心功能，支持全局 / 局部電源管理，休眠功耗低至 12 mW。

典型應用場景

• 數據采集：高速數據采集系統、源測量單元（SMU），滿足高精度寬頻段信號采集需求。
• 通信與儀器：軟件無線電（SDR）、通信基礎設施、頻譜分析儀，適配 IF 采樣與信號處理。
• 工業與雷達：控制環路、光譜分析、雷達系統，適配低延遲與低功耗需求。

設計與使用建議

• 電源與去耦：模擬電源（AVDD）與數字接口電源（IOVDD）需獨立供電，就近并聯低 ESR 去耦電容；參考引腳（VREF/REFBUF）需靠近器件擺放旁路電容，降低噪聲。
• 輸入與時鐘：模擬輸入建議添加采樣毛刺濾波器，根據輸入頻率選擇匹配的 RC 參數；時鐘優先選擇低抖動差分輸入，長距離傳輸需終端匹配。
• 布局注意：采用獨立接地平面，模擬與數字信號分區域布線；差分信號線長度匹配，避免阻抗不連續；熱焊盤需焊接至 PCB 接地平面，優化散熱。
• 校準與同步：上電后需硬件復位初始化，校準周期約 200000 個時鐘周期；多器件同步需確保 SYNC 信號與采樣時鐘時序匹配，抽取模式下同步時鐘分頻器。
