想要高效完成GNSS模塊的調試工作，離不開專業工具的支持。iNavTool因其用戶友好的界面和強大的調試能力，受到廣泛歡迎。本文將以零基礎用戶為對象，通過詳細步驟指導，帶您一步步掌握iNavTool的使用方法。

一、工具介紹

iNavTool 是芯與物公司開發的 GNSS 接收機圖形化衛星顯示控制軟件，旨在幫助 GNSS 用戶便捷地對 GNSS 進行可視化操作，通過 iNavTool 用戶可以對模塊進行基本信息/收星狀態/定位狀態等信息的查看，同時支持功能設置，TTFF 測試，輸出協議配置等。

工具下載：iNavTool-V4020

二、測試環境搭建

2.1 硬件環境

硬件環境參考下面連接：https://docs.openluat.com/air8000/luatos/app/gnss/agps/#_2

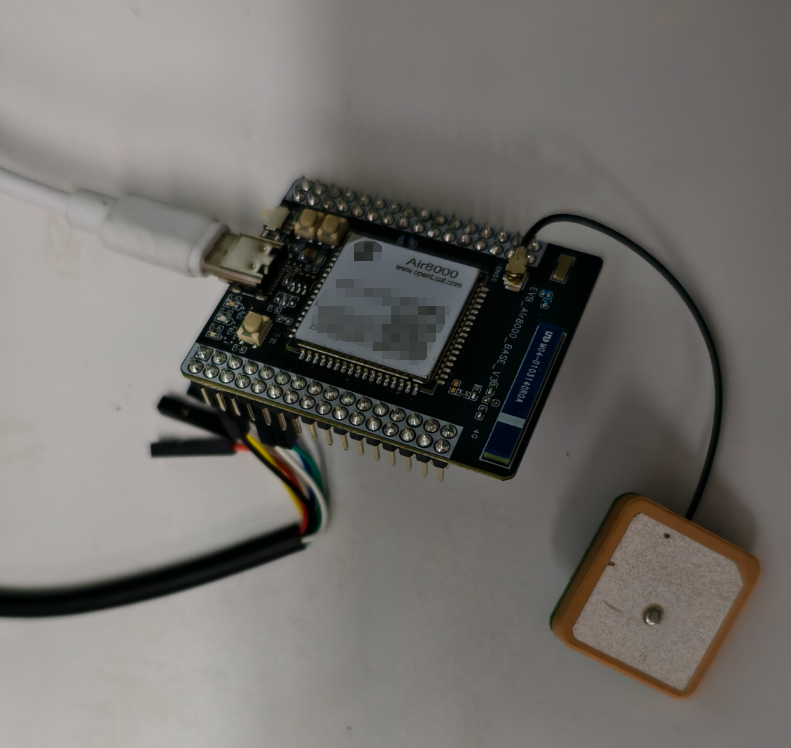

將設備組裝好并連接 USB 數據線，將 TTL 轉 USB 連接到 Air8000 的核心板的 uart2 上面。連接好后如下圖所示：

2.2 軟件環境

1. 燒錄工具Luatools；

2. 內核固件文件（底層 core 固件文件）：固件下載；此頁面有新版本固件的話選用最新版本固件。

3. LuatOS 需要的腳本和資源文件：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8000/demo/Gnss_test

4. lib 腳本文件：使用 Luatools 燒錄時，勾選 添加默認 lib 選項，使用默認 lib 腳本文件；

準備好軟件環境之后，接下來查看如何燒錄項目文件到 Air8000 開發板中，將本篇文章中演示使用的項目文件燒錄到 Air8000 開發板中。

三、打開 iNavTool 工具并連接 Air8000 核心板

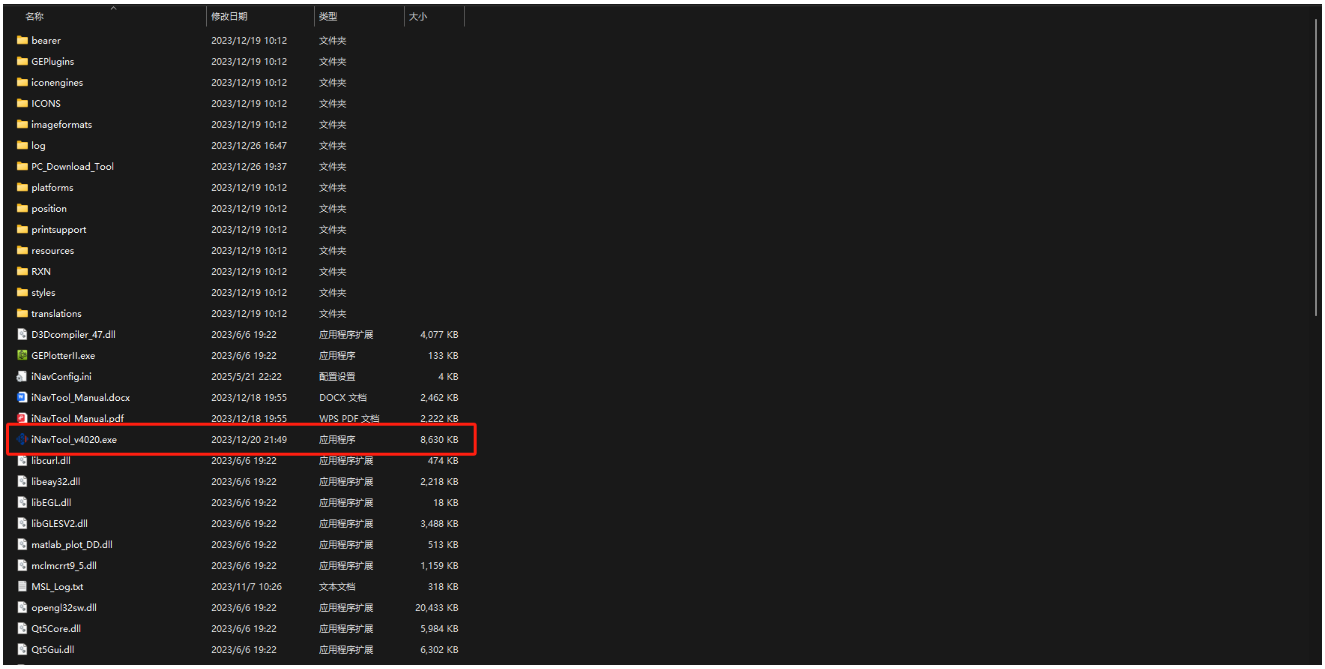

下載好的 GNSS PC 端測試工具為一個壓縮包，需要解壓后打開如圖所示 EXE 文件

打開測試工具后可以看見如下界面:

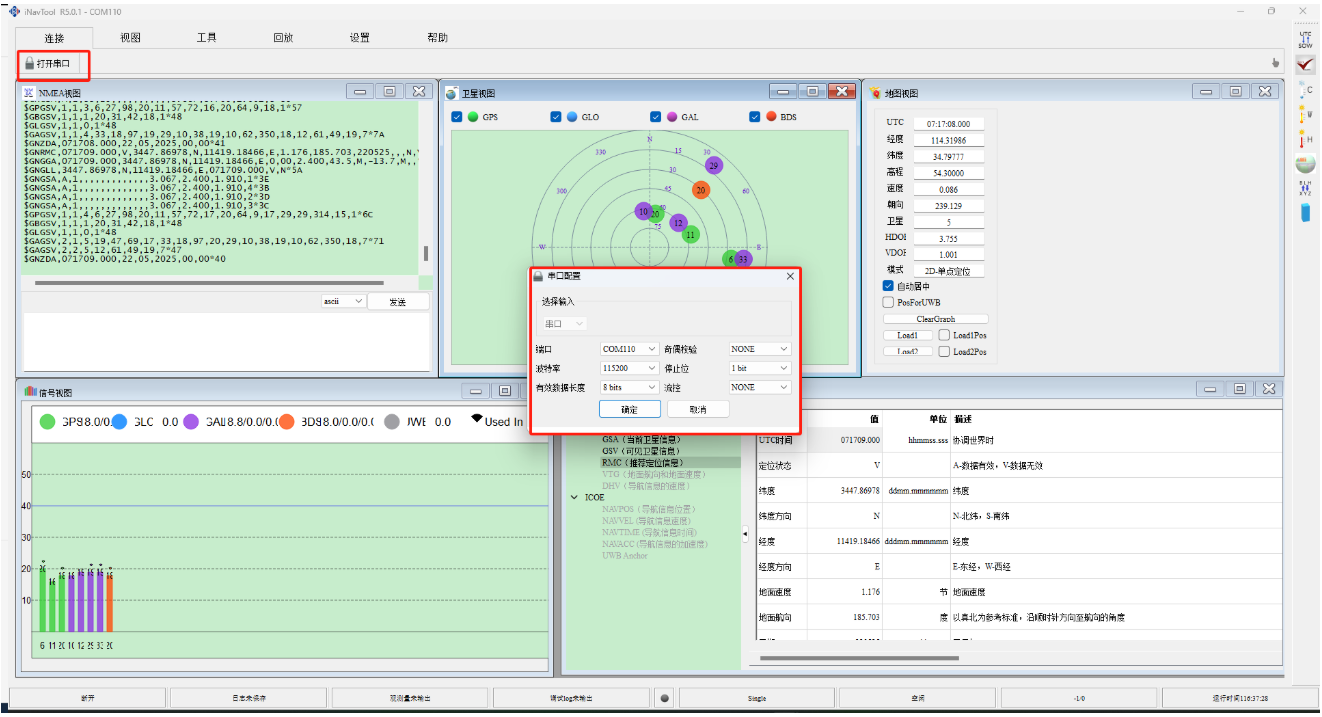

選擇左上角的"打開串口"后，選擇對應的端口號（串口 1 所接的 TTL 的端口）以及波特率即可，Air8000 的 gps 對應的波特率為 115200，其他的不用管，默認即可。打開的端口后，等待片刻，即可看見模塊定位成功輸出的位置信息以及其他信息，左上角為 NMEA 原始數據，下面的均為從 NMEA 數據中解析出的各種信息(注：此處地圖視圖需要電腦鏈接網絡才可找到對應經緯度的坐標)，如果沒有輸出經緯度，則證明 GNSS 未打開，需要檢查腳本 GPS 電源是否打開，如果長時間沒有定位成功，可以參考Air8000無法定位情況分析：https://docs.openluat.com/air8000/luatos/app/gnss/gps_debug/#air8000

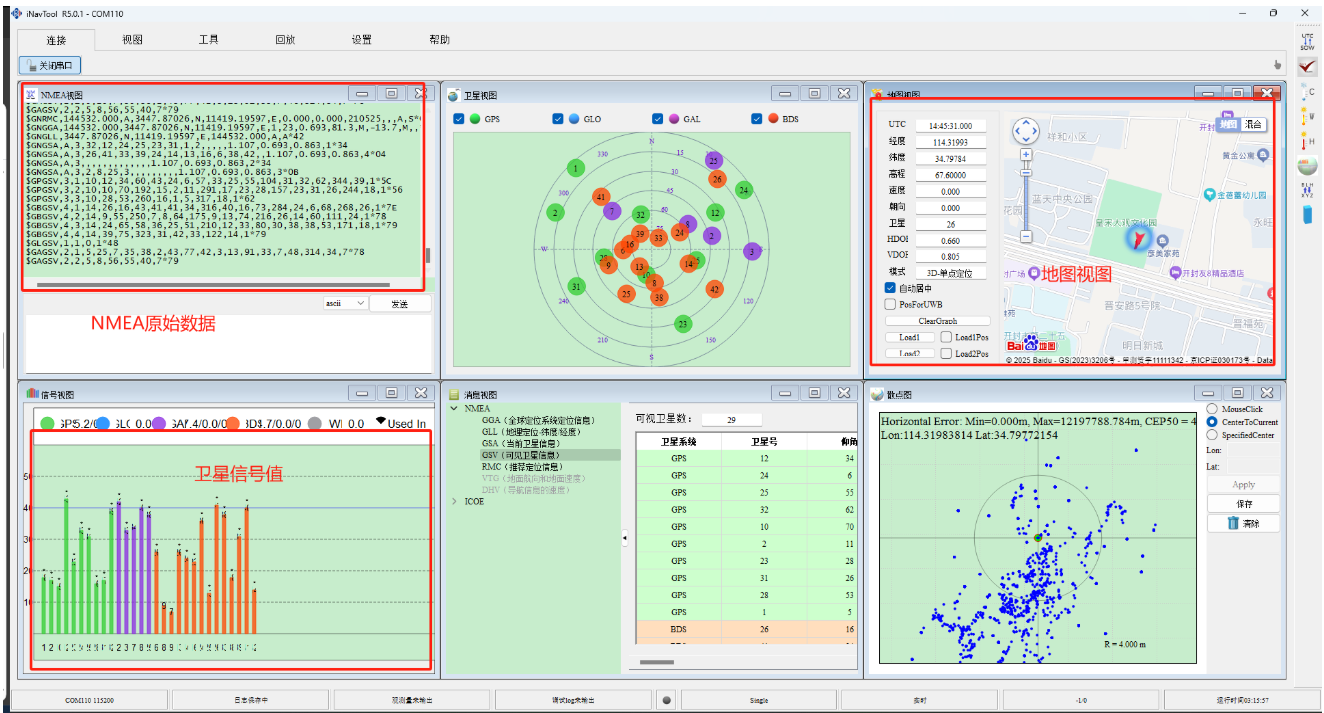

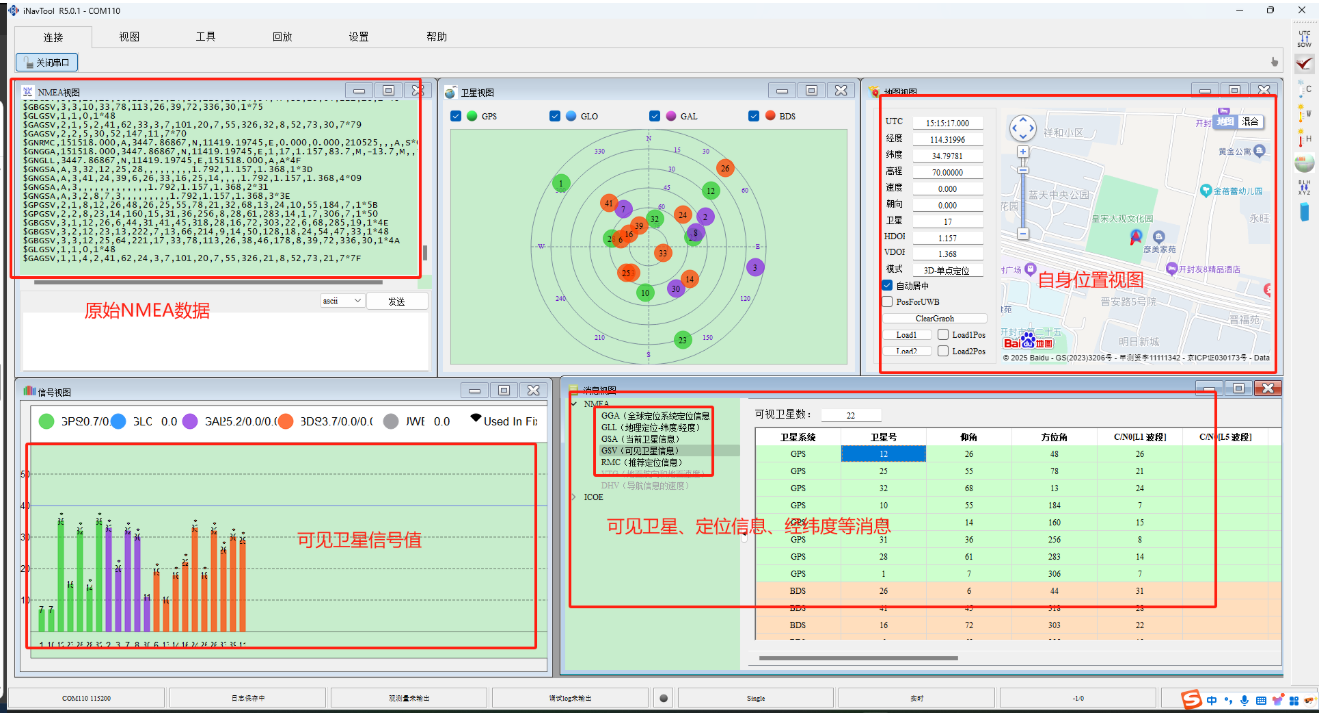

如果連接成功，則可以看到下面的現象：

四、iNavTool 進階功能演示

如果不滿足只是查看當前 CN 值、可見衛星數、當前經緯度對應坐標等信息，還需要測試 GNSS 性能，還要有個直觀的展示界面，可以參考如下方法:

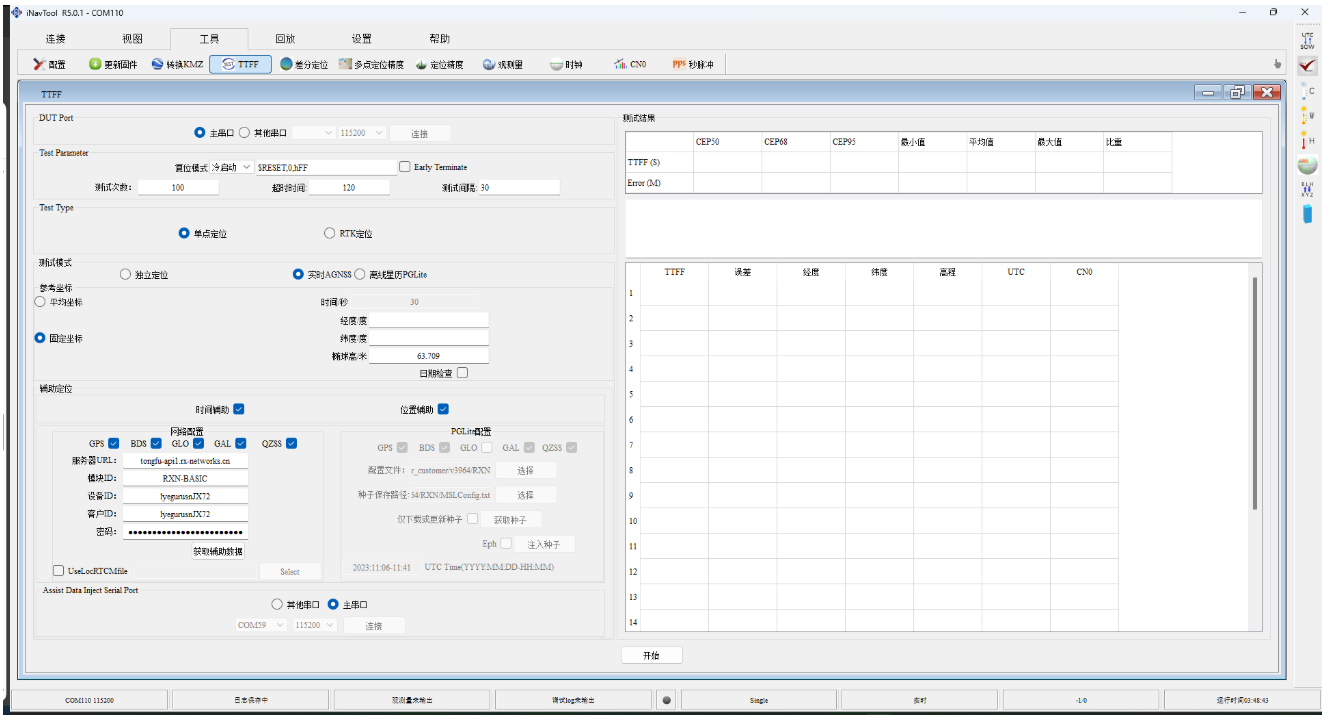

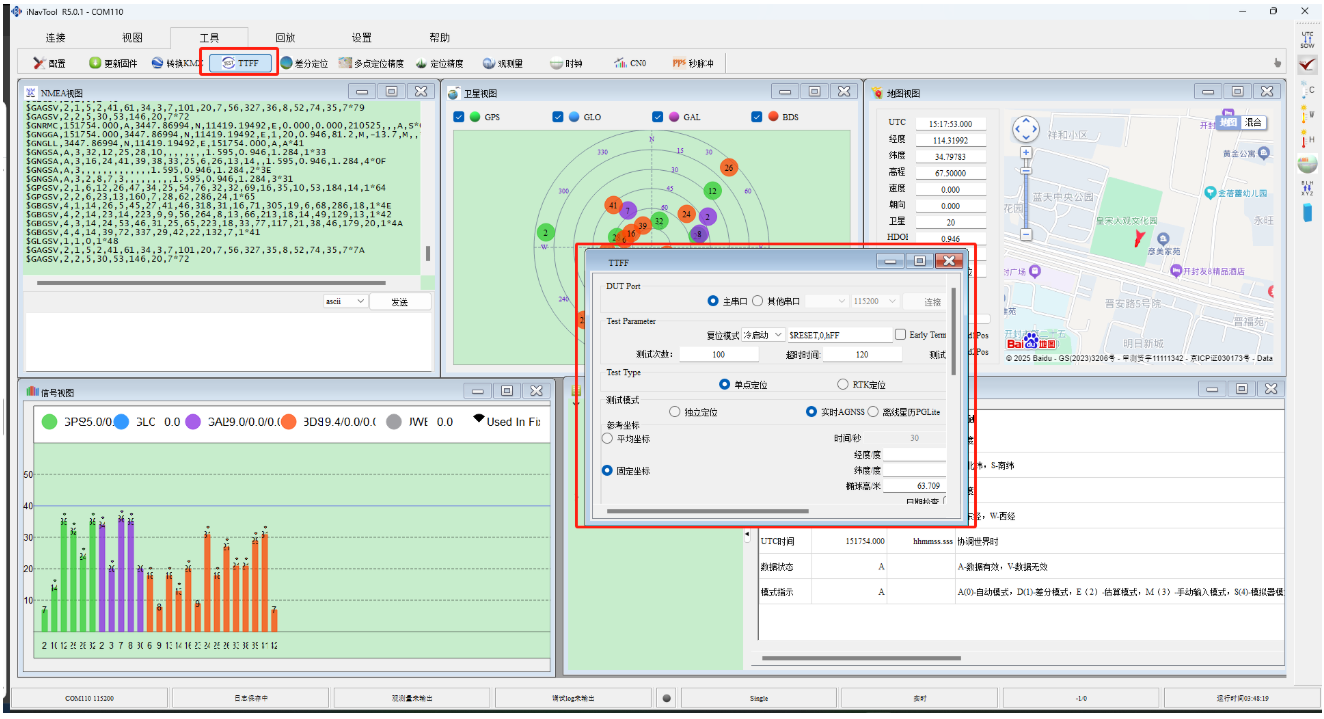

點擊最上面一排工具欄中的"工具"選項，再在二級菜單中找到 TTFF 選項,點擊后，會彈出如圖所示的彈窗，看不清沒關系，在彈窗的右上角選擇放大該窗口

放大后的界面如下所示：

如上圖所示，你可以選擇測試 冷啟動、熱啟動、溫啟動，可以選擇測試次數、超時時間、以及每次測試間隔

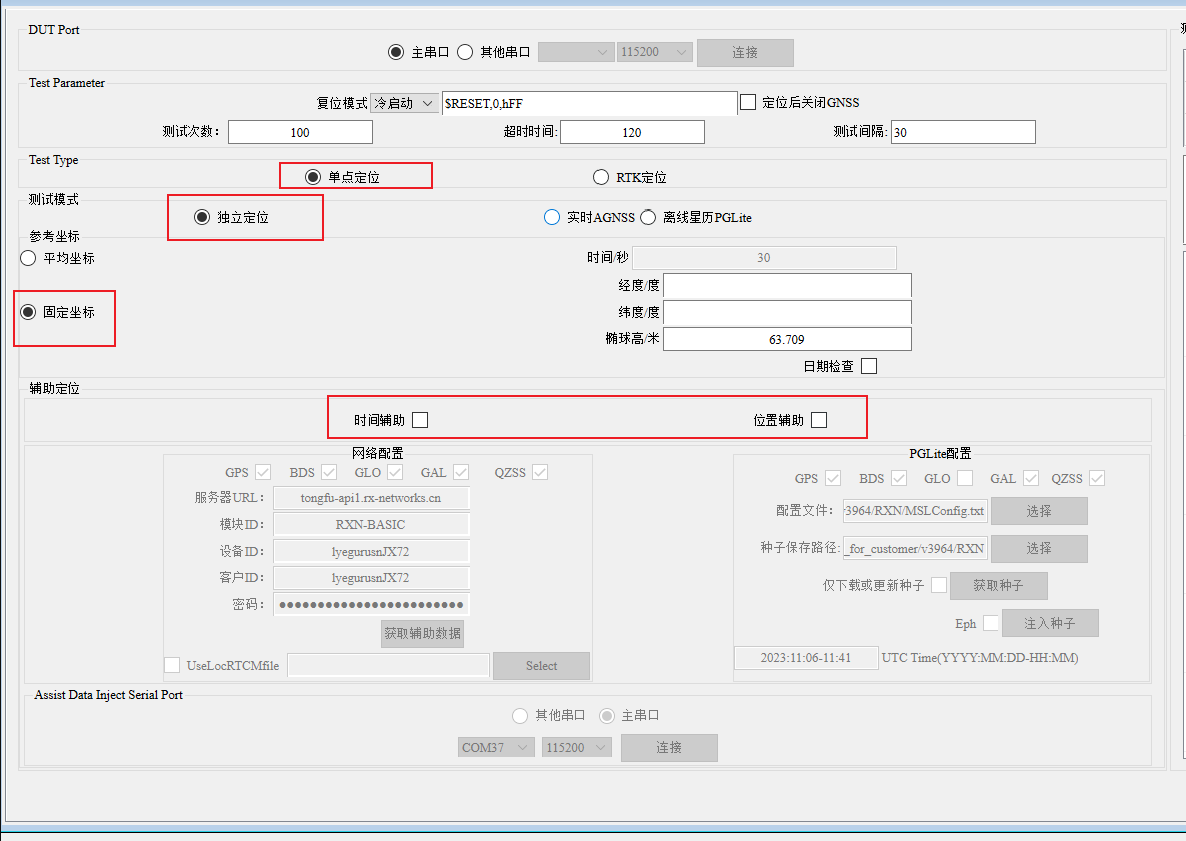

由于 GNSS 芯片在 Air8000 內部，如果你想純粹的測試內部 GNSS 性能，則按照如下配置來

特別注意，時間輔助和位置輔助在測試 GNSS 工作性能時，影響較大，如果你只想測試單 GNSS 性能，不要勾選。

這個測試工具其原理本質上就是通過 USB 轉 TTL 模塊給 Air8000 內部 GNSS 發送冷/熱/溫啟動指令，然后根據 NMEA 原始數據輸出，來分析成功率、CPE50、誤差、最大定位時長、平均定位時長等數據。

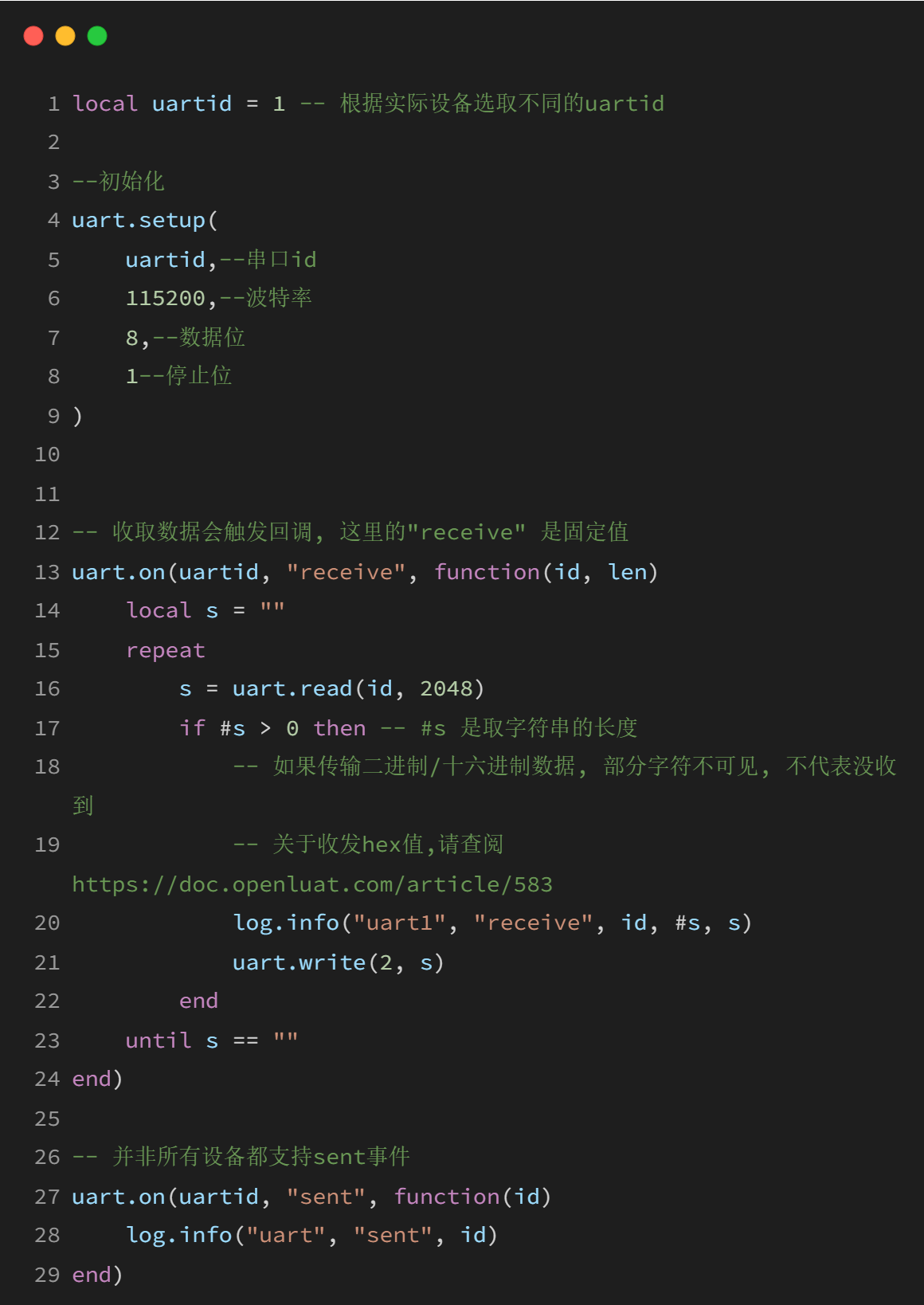

但是由于 Air8000 uart2 的 RX 被內部 Cat.1 芯片占用，無法直接發送命令給內部 GNSS 芯片，所以我們需要曲線救國一下，將 uart2 上的數據轉發給 uart1，再將 uart1 收到的指令轉發給 uart2，這樣就能實現通過 uart1 給內部 GNSS 芯片發送指令，并且通過 uart1 觀察 GNSS 芯片吐出的 NMEA 數據，來分析 Air8000 內部 GNSS 芯片性能的目的了

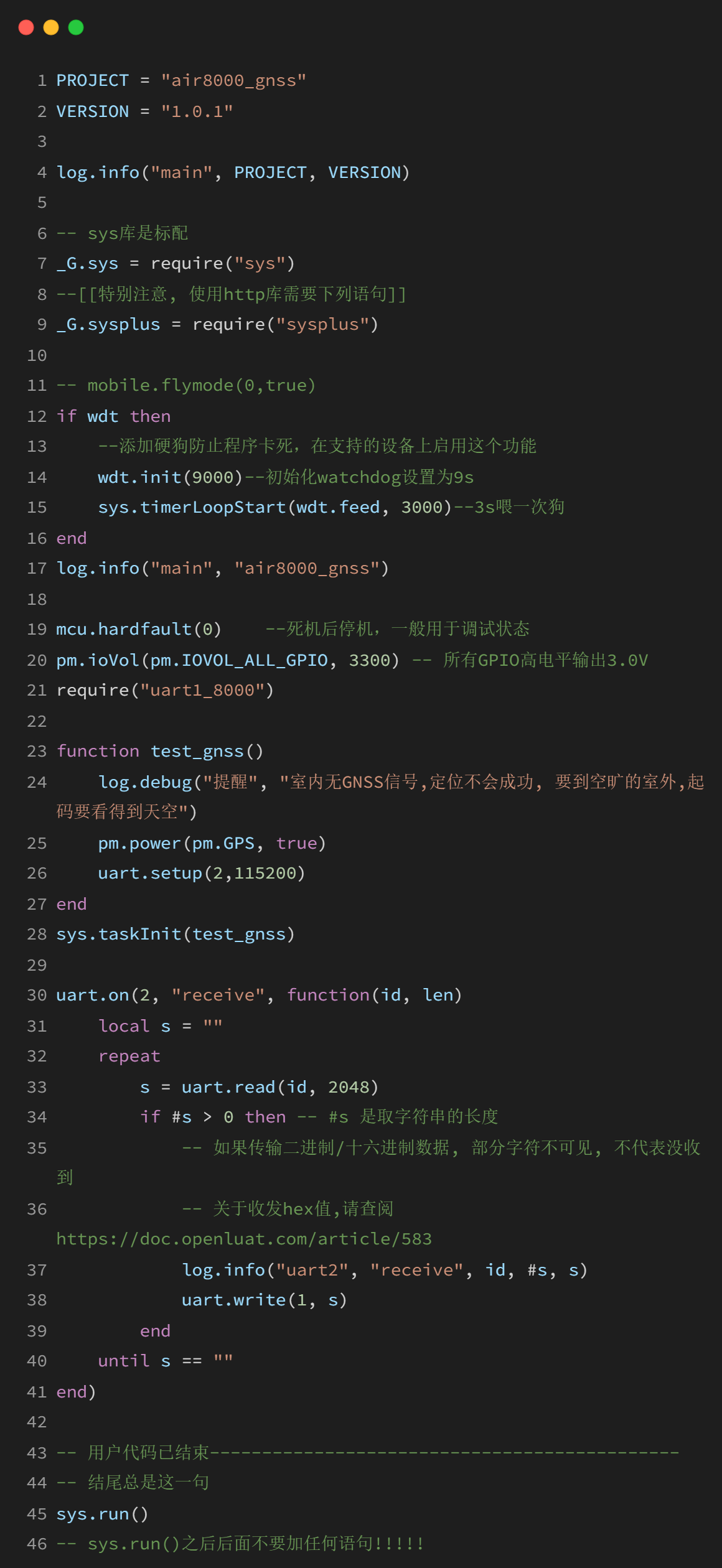

完整代碼如下：

關于這個測試工具的其他用法，可以參考，壓縮包內的 iNavTool_Manual.pdf

今天的內容就分享到這里了！
