在當代社會之中，電力身為生產以及生活里的核心能源，它的安全使用有極其關鍵的意義，低壓配電系統作為電力傳輸?shù)年P鍵環節，就如同“最后一公里”那樣，直接關聯到人身安全以及設備的可靠性，因線路老化、絕緣故障、短路等各類問題而引發的電氣事故經常出現，針對不同場景的電氣安全防護技術變得十分關鍵。13641854052

電氣安全的基礎：接地系統與絕緣監測

低壓配電系統的接地形式主要有 IT、TT、TN 等幾種類型，其中 IT 系統也就是不接地系統，在醫療場所、礦井等對供電連續性要求較高的環境里有著廣泛應用，IT 系統在發生第一次接地故障的時候不會馬上斷電，不過需要借助絕緣監測設備對系統對地絕緣狀態進行實時檢測。比如說，絕緣監測儀可實時監測線路絕緣電阻，一旦電阻值低于設定的閾值就會發出警報，以此提醒工作人員及時去排查故障。

圖片1：AIM-M系列絕緣監測故障定位主要產品 ?

在醫院的手術室以及ICU等兩類醫療場所之中，IT系統可切實有效地避免因漏電情況而引發的微電擊事故，在這類場所里面，患者存在直接接觸醫療設備的可能性，一旦線路絕緣出現損壞狀況，哪怕是極其微小的漏電流都有可能致使生命面臨危險，安科瑞公司生產的AIM-M系列絕緣監測儀與隔離變壓器相互配合，可以達成對絕緣電阻、負載電流以及變壓器溫度等多個參數的監測工作，并且可借助外接報警顯示儀實時反饋相關數據。

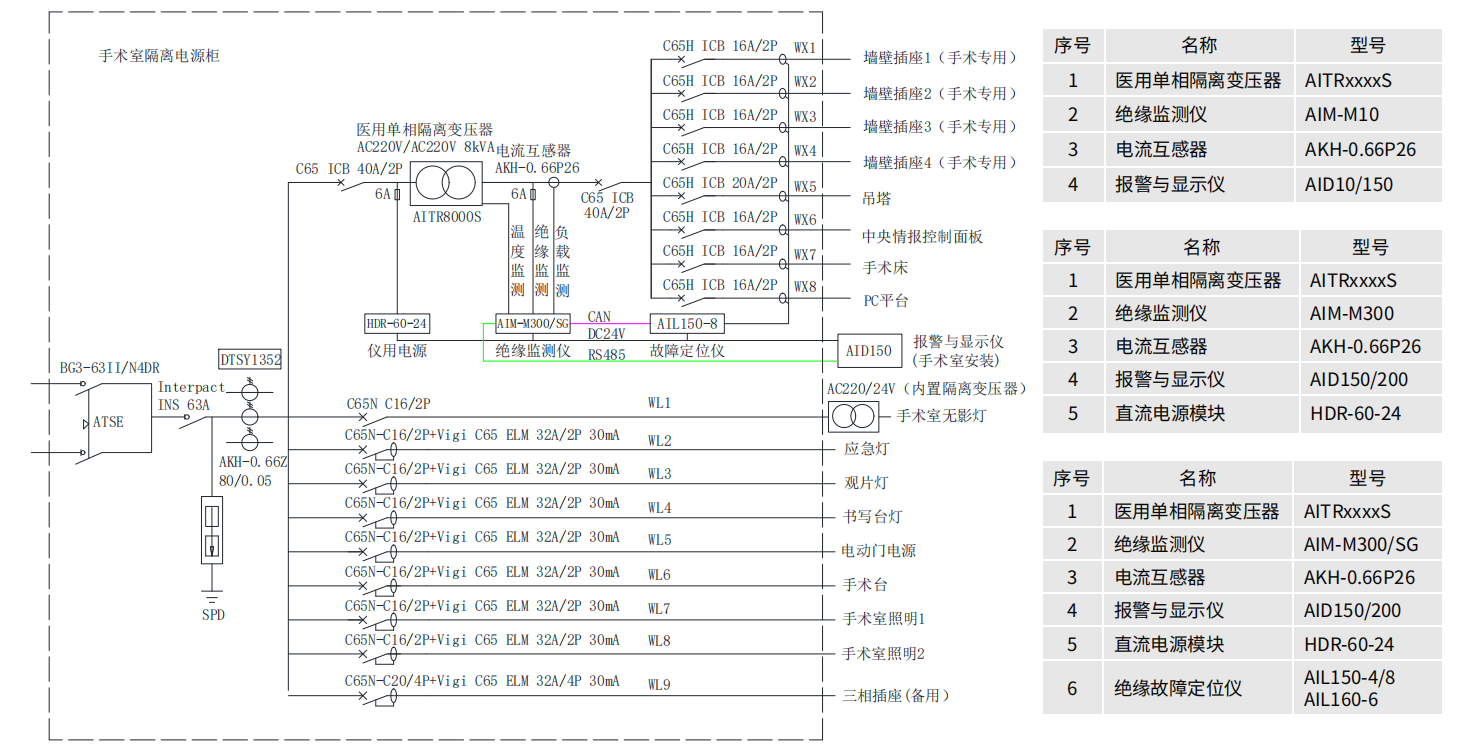

圖片2：手術室典型配電設計示意圖

短路防護與電氣火災預防
短路是引發電氣火災的主要原因之一。傳統斷路器在短路時需毫秒級時間切斷電路的，期間短路電流可能引發火花或者電弧。為了應對這一問題，限流式保護器應運而生。該類設備能在150微秒內實現快速限流，抑制短路火花的產生，避免引燃周邊易燃物。

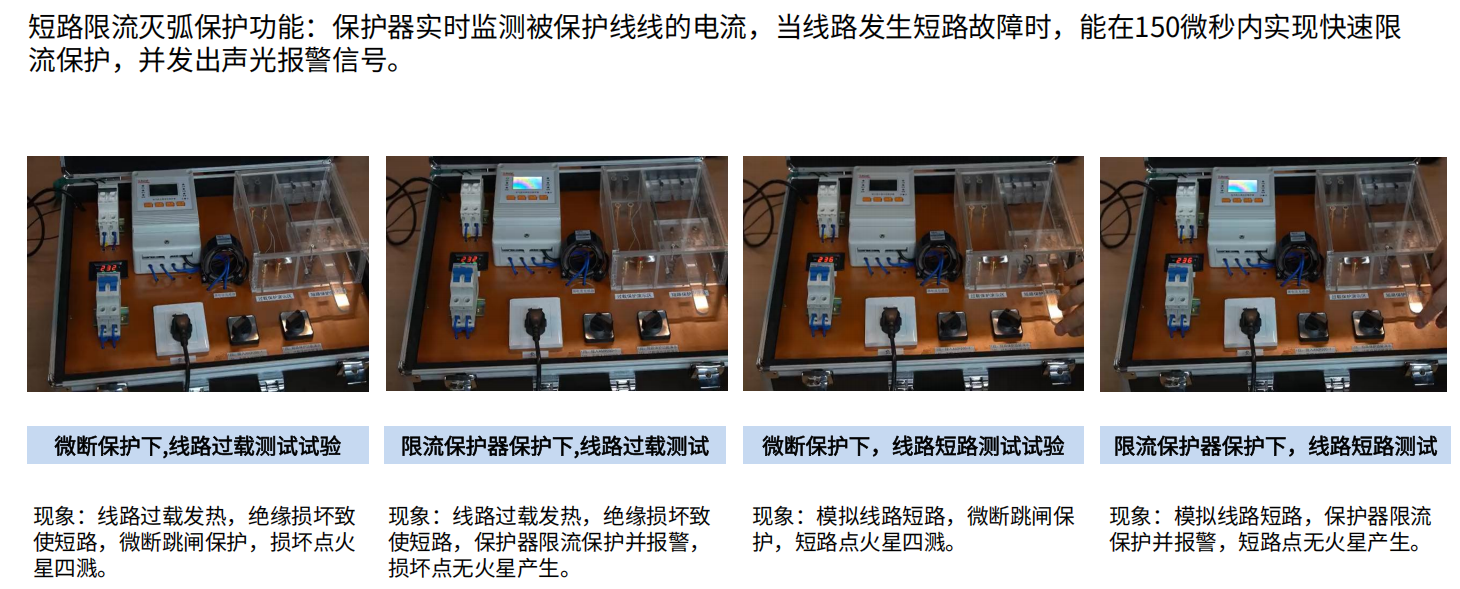

圖片3：限流式保護器短路滅弧功能演示

在如商場、宿舍以及電動車充電站等人員較為密集的場所之內，電氣防火限流式保護器可安裝在末端配電箱當中，以此切實降低因線路出現過載或者短路情況而引發火災的風險，就像安科瑞的ASCP系列產品，它擁有過載、超溫以及過欠壓等多種保護功能，并且借助通訊模塊把數據上傳到云平臺，達成遠程監控與預警的目的。

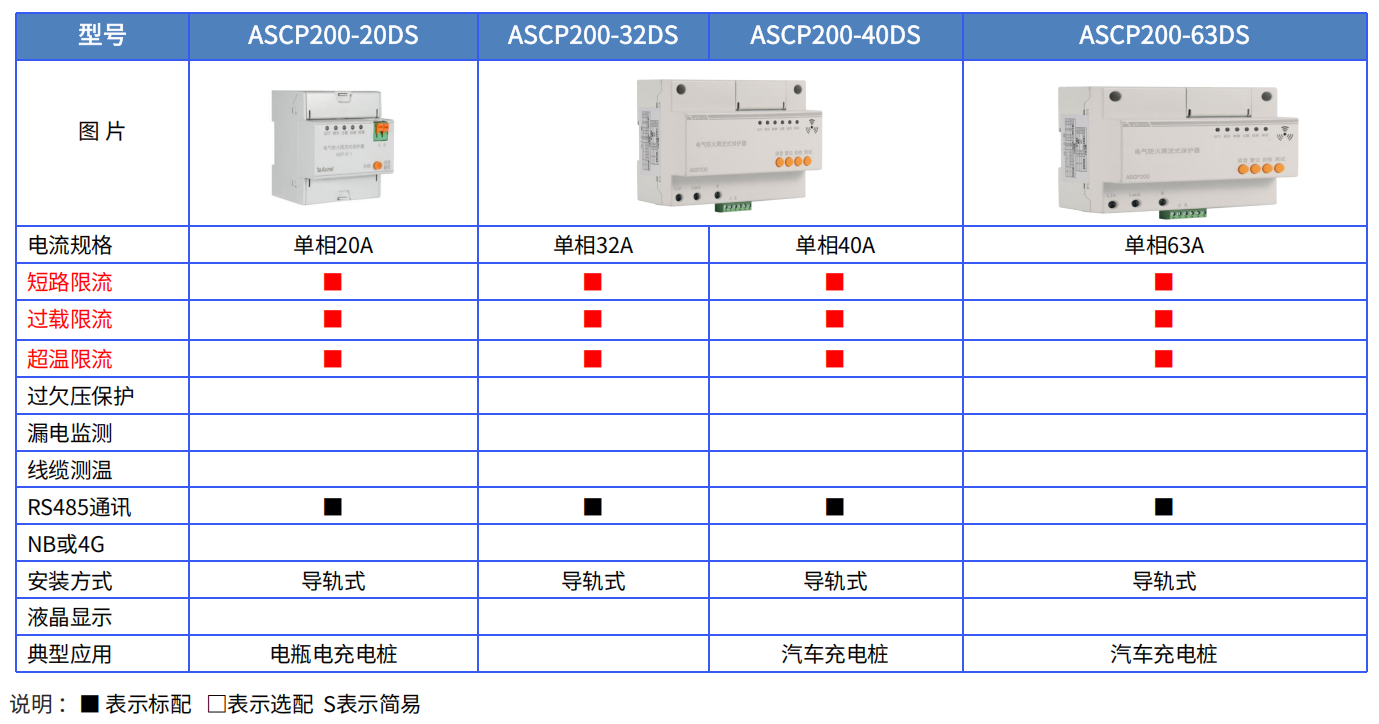

圖片4：ASCP200簡易型產品功能示意圖

漏電監測與人身安全防護
漏電電流不僅會導致電能的浪費，還可能引發觸電事故。剩余電流動作繼電器（RCD）是防護間接接觸電擊的重要設備。其原理是通過電流互感器檢測線路中帶電導體的電流矢量和，當剩余電流超過設定值時迅速切斷電源。

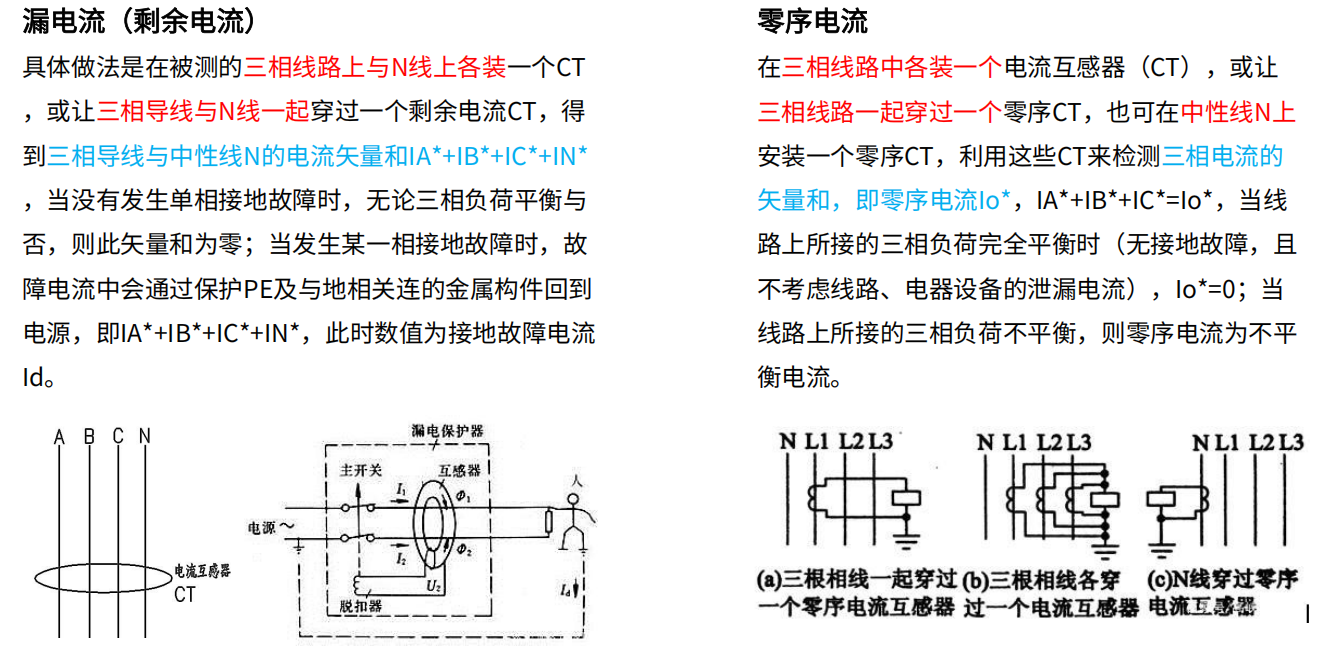

圖片5：漏電流監測方法示意圖

在如商場、宿舍以及電動車充電站等人員較為密集的場所之內，電氣防火限流式保護器可安裝在末端配電箱當中，以此切實降低因線路出現過載或者短路情況而引發火災的風險，就像安科瑞的ASCP系列產品，它擁有過載、超溫以及過欠壓等多種保護功能，并且借助通訊模塊把數據上傳到云平臺，達成遠程監控與預警的目的。

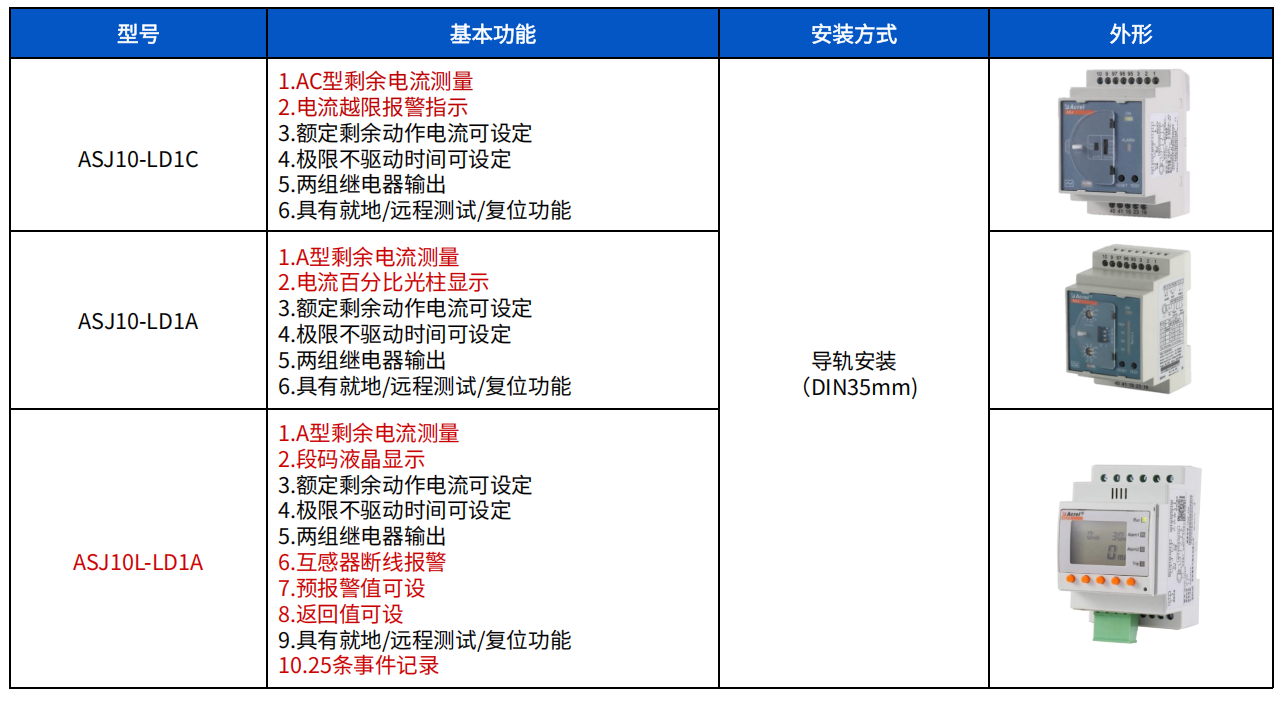

圖片6：ASJ系列產品選型表

智能安全配電與系統化管理
隨著物聯網技術的發展，智能安全配電裝置進一步提升了用電安全的主動防護能力。這類裝置通過改變電源接地形式，結合數字化監控，實現“電不起火、電不傷人、電不斷電”的目標。例如，安科瑞的AISD系列產品可實時監測輸出線路的電壓、電流、絕緣電阻等參數，并在單相接地故障時維持電網持續運行，同時限制漏電流至安全范圍。

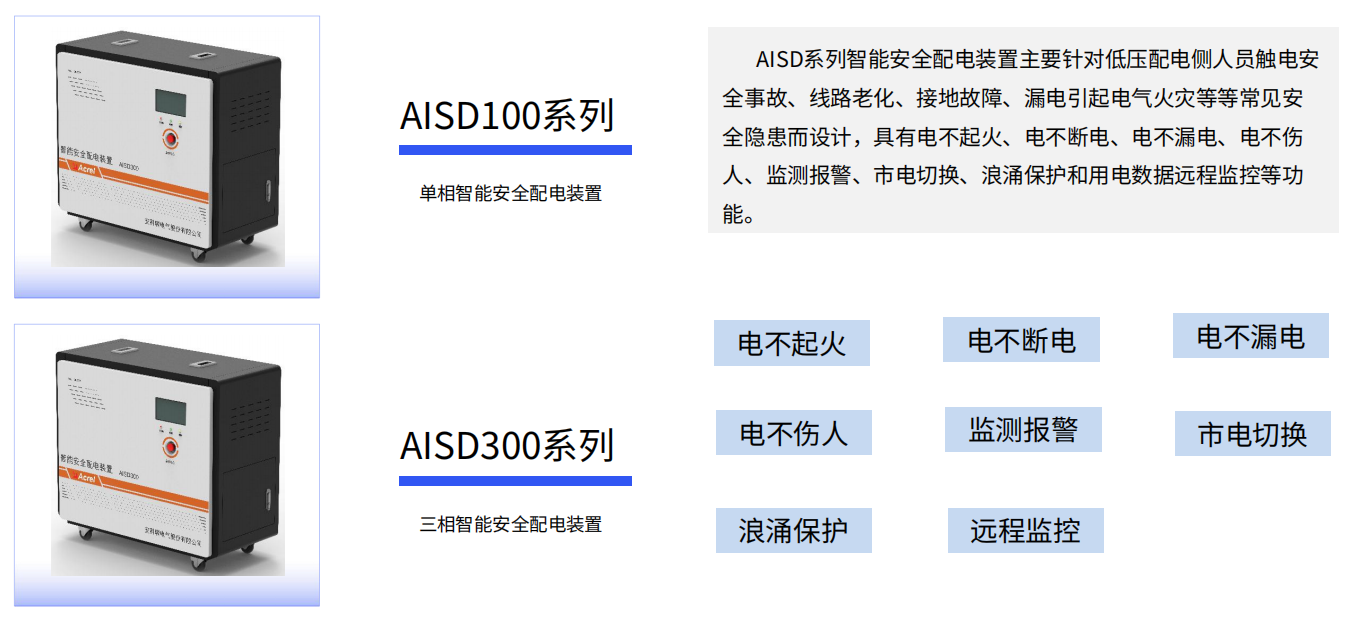

圖片7：AISD系列產品功能簡介

在加油站、古建筑、紡織廠等高風險場所，智能安全配電裝置能有效避免因線路老化或潮濕環境引發的電氣事故。此外，配合云平臺管理，用戶可通過手機APP或網頁遠程監控用電狀態，實現故障預警和數據分析。

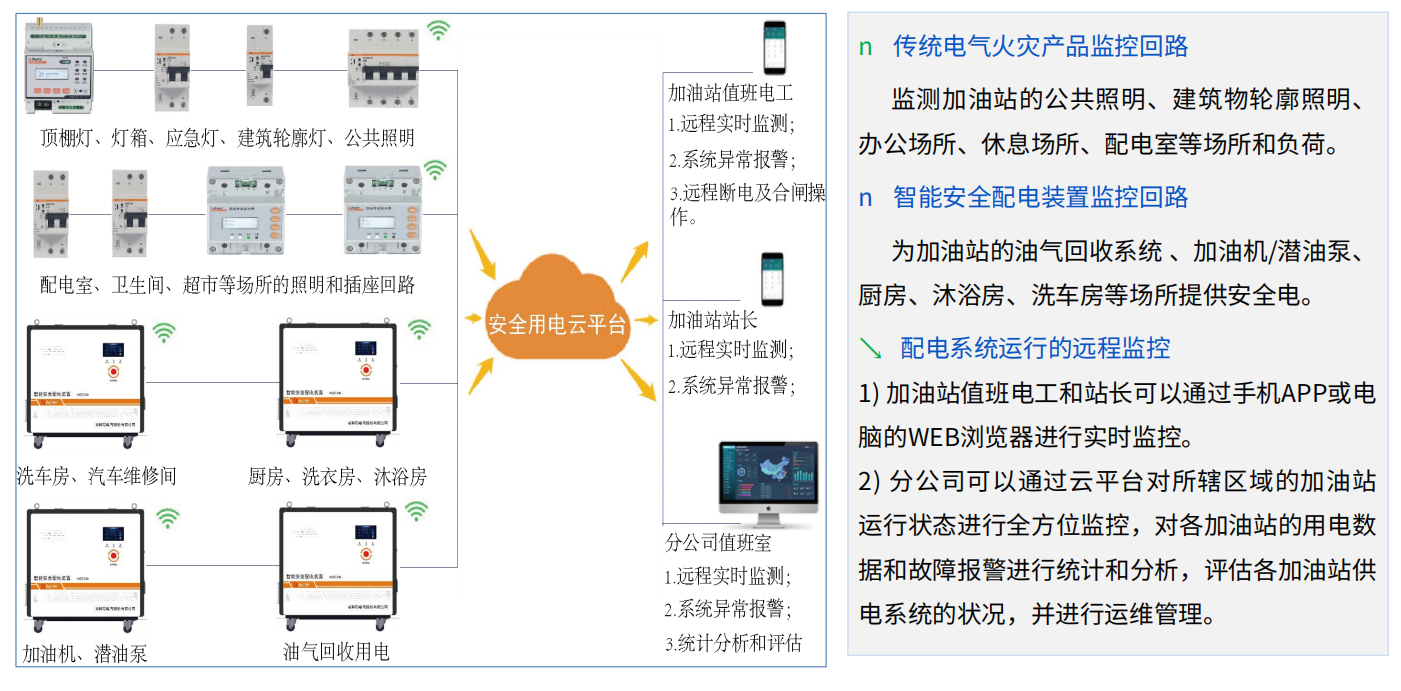

圖片8：加油站電氣火災監控解決方案拓撲圖

應用案例與行業實踐

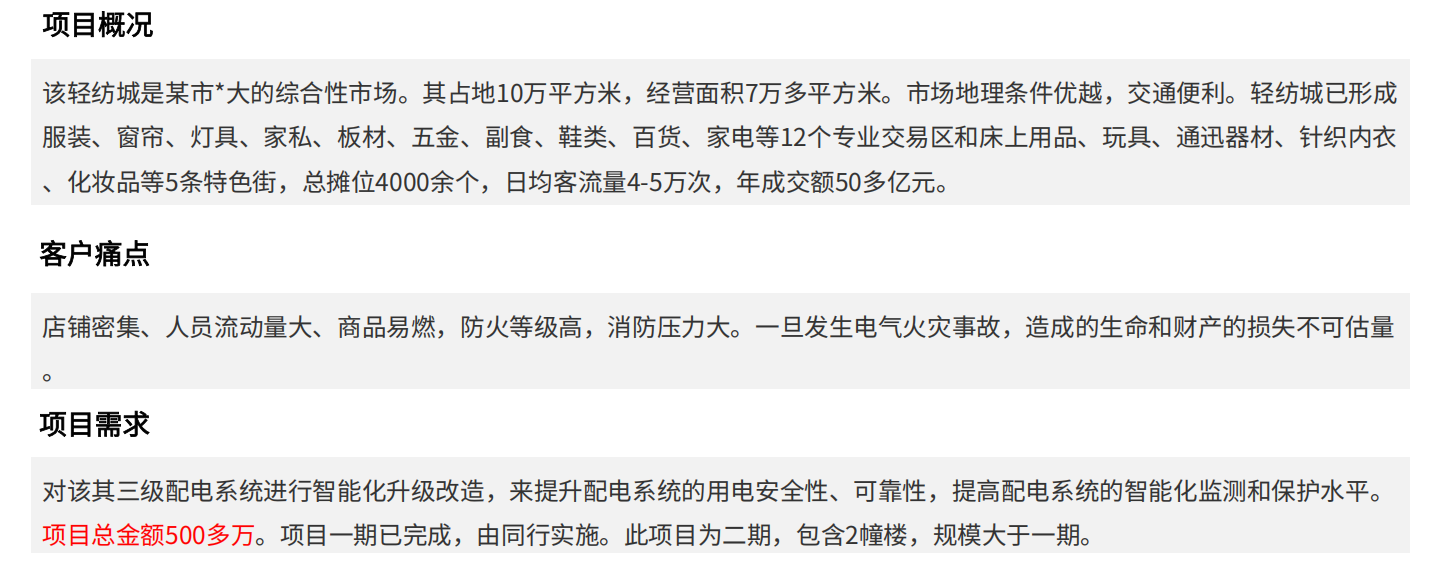

在實際應用當中，電氣安全解決方案要依據場景的具體特點來進行定制，比如說，有一個輕紡城，它安裝了智能安全配電裝置以及智慧空開，達成了對4000多個攤位用電情況的監測與保護，以及一座千年古寺，鑒于其木質結構容易著火的特性，采用絕緣監測和限流保護相結合的辦法，防止了因線路短路而引發的火災。

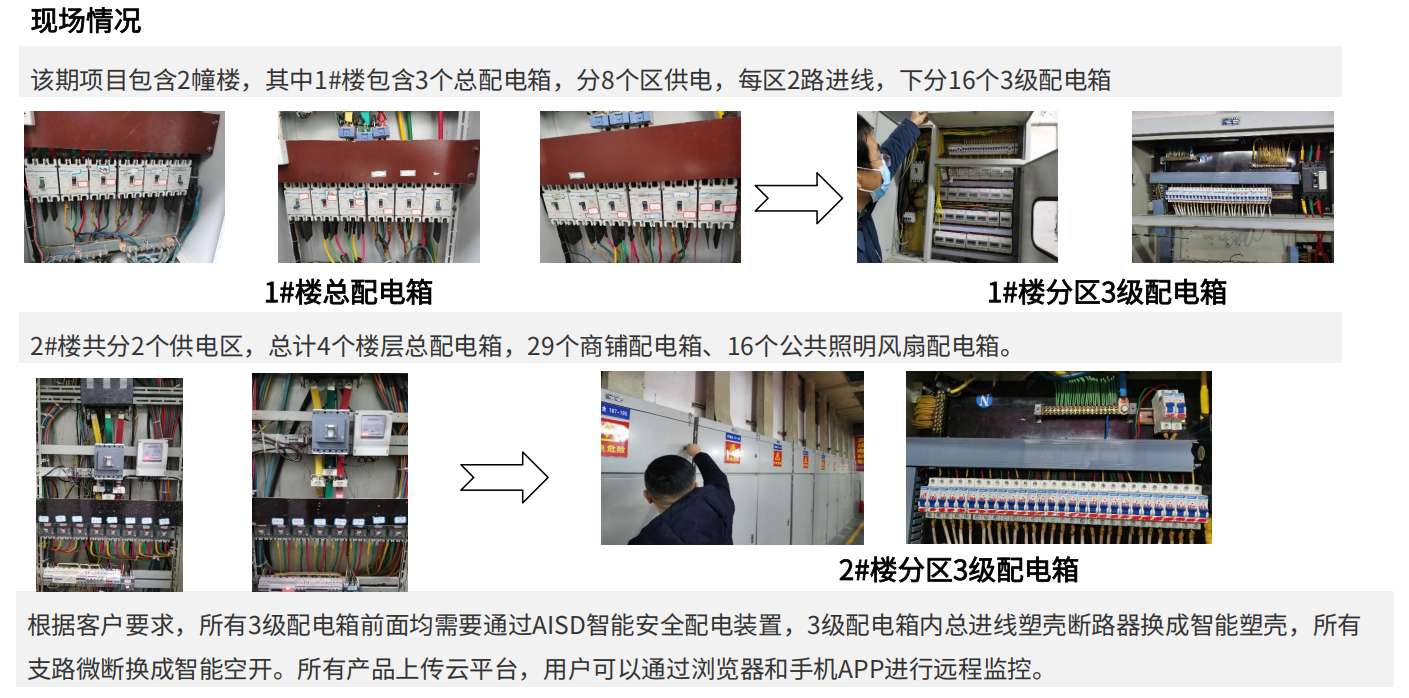

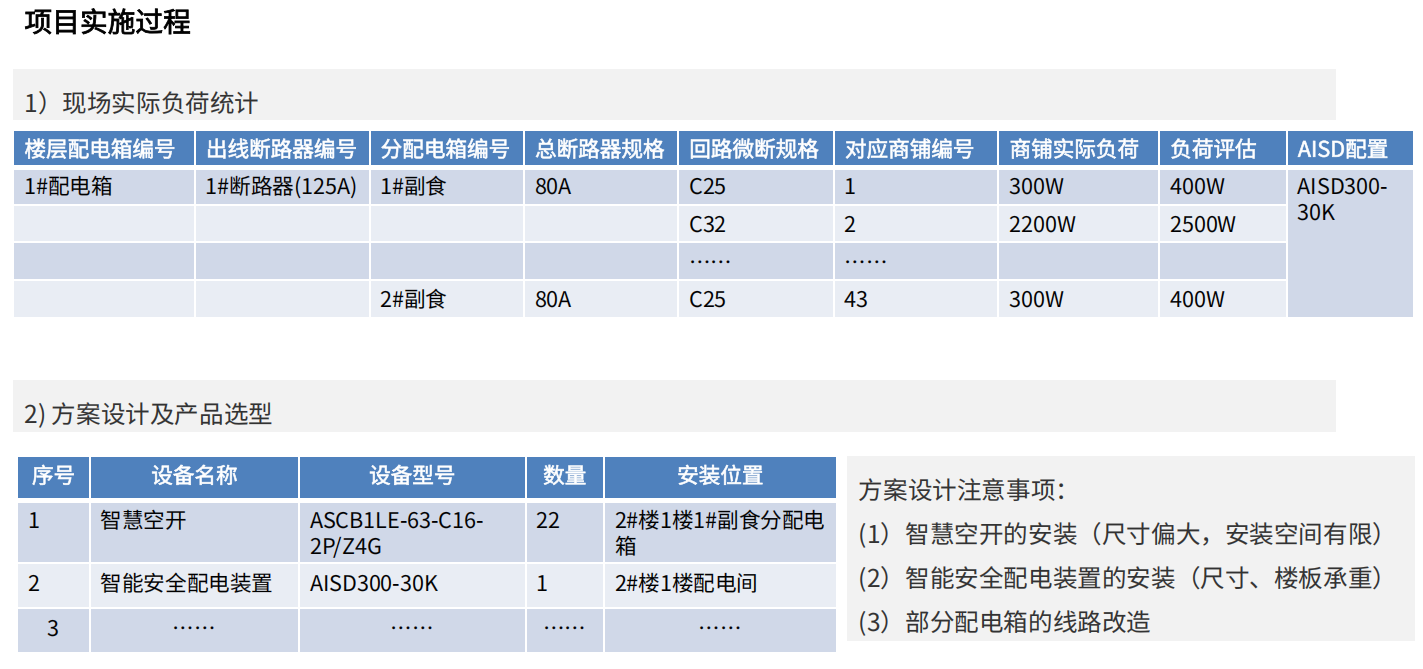

圖片9：輕紡城項目現場配電箱布局

截至2024年，安科瑞的醫用隔離電源系統已在全國710多家醫院投入使用，其工業絕緣監測產品也廣泛應用于礦井、船舶、光伏電站等領域，體現了技術適配性與可靠性。

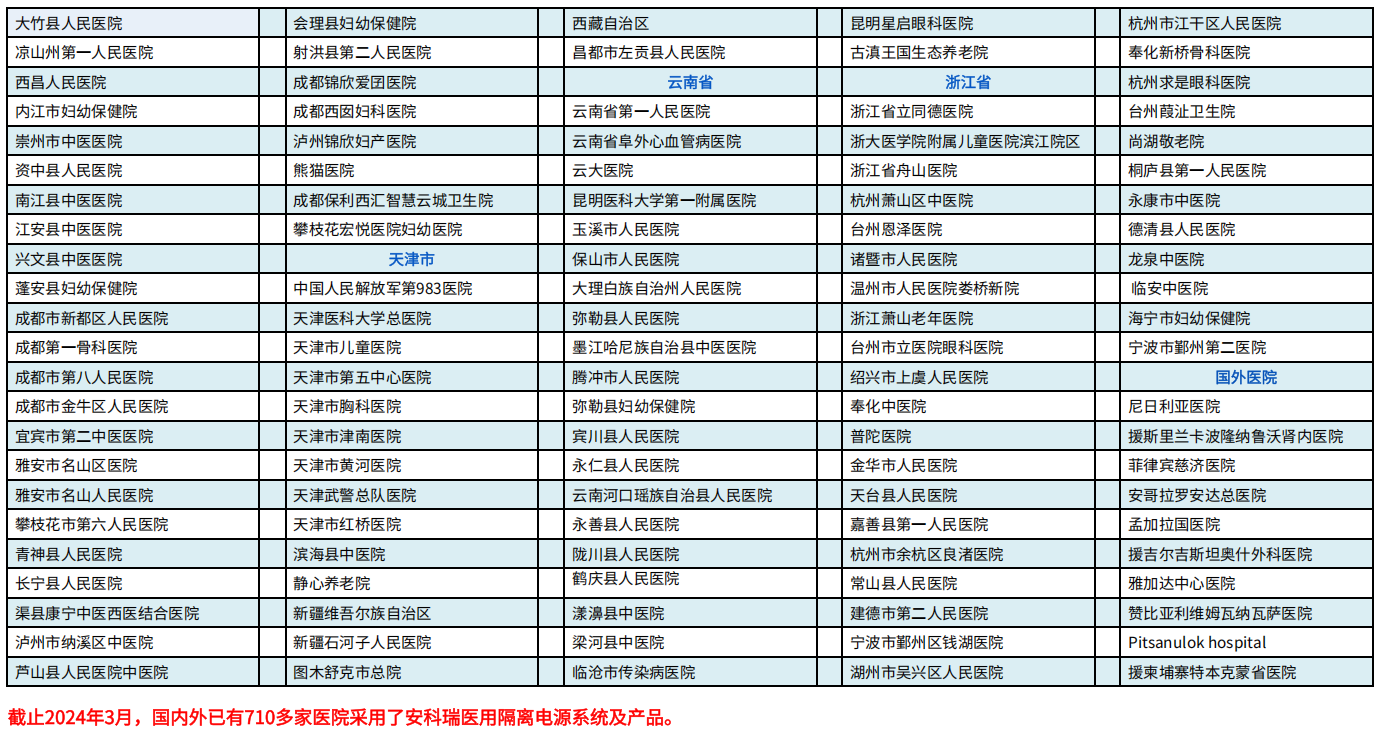

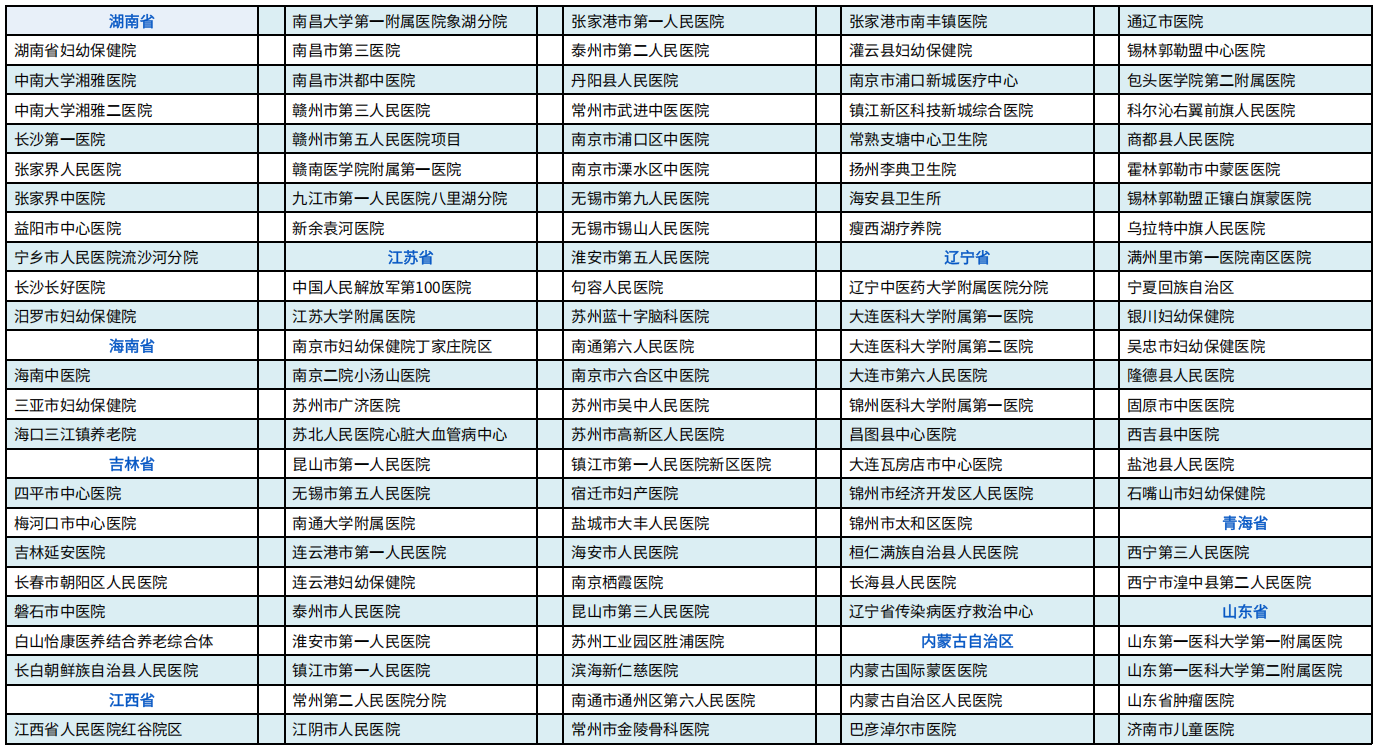

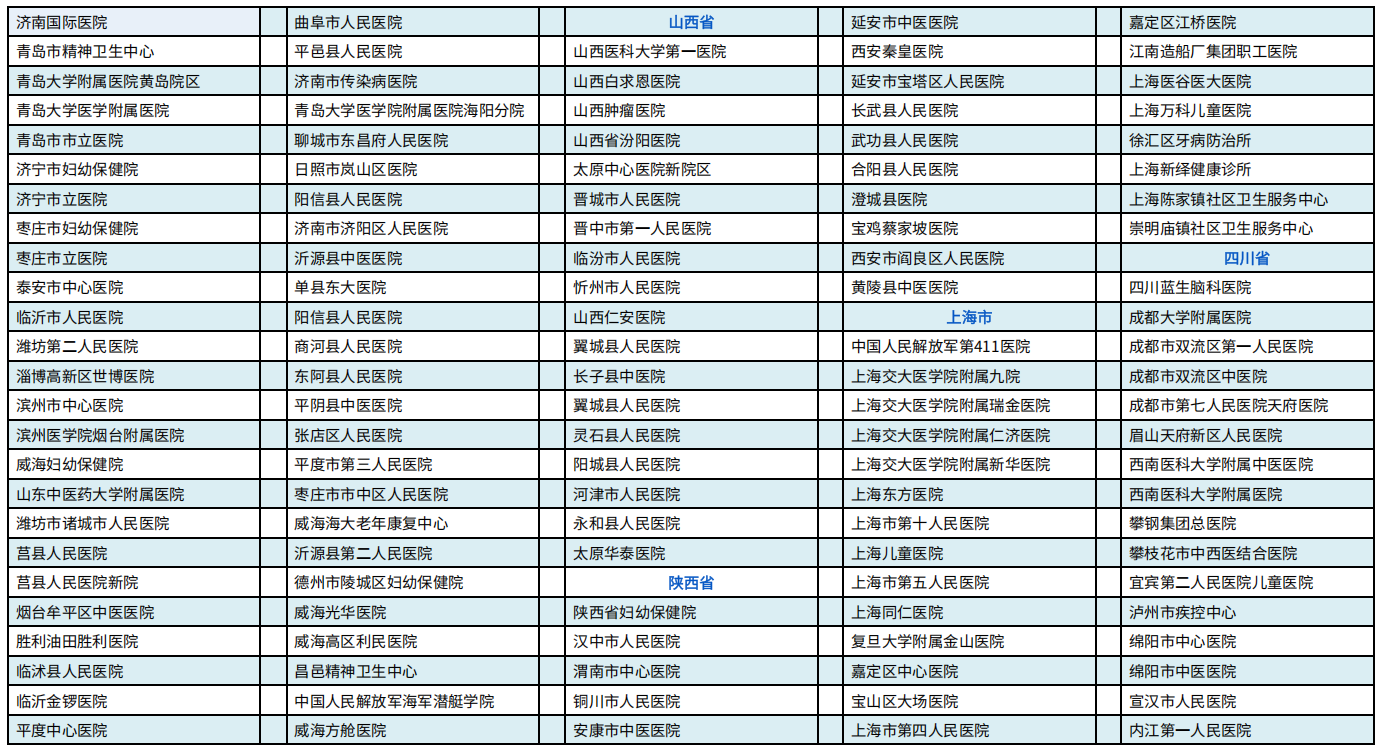

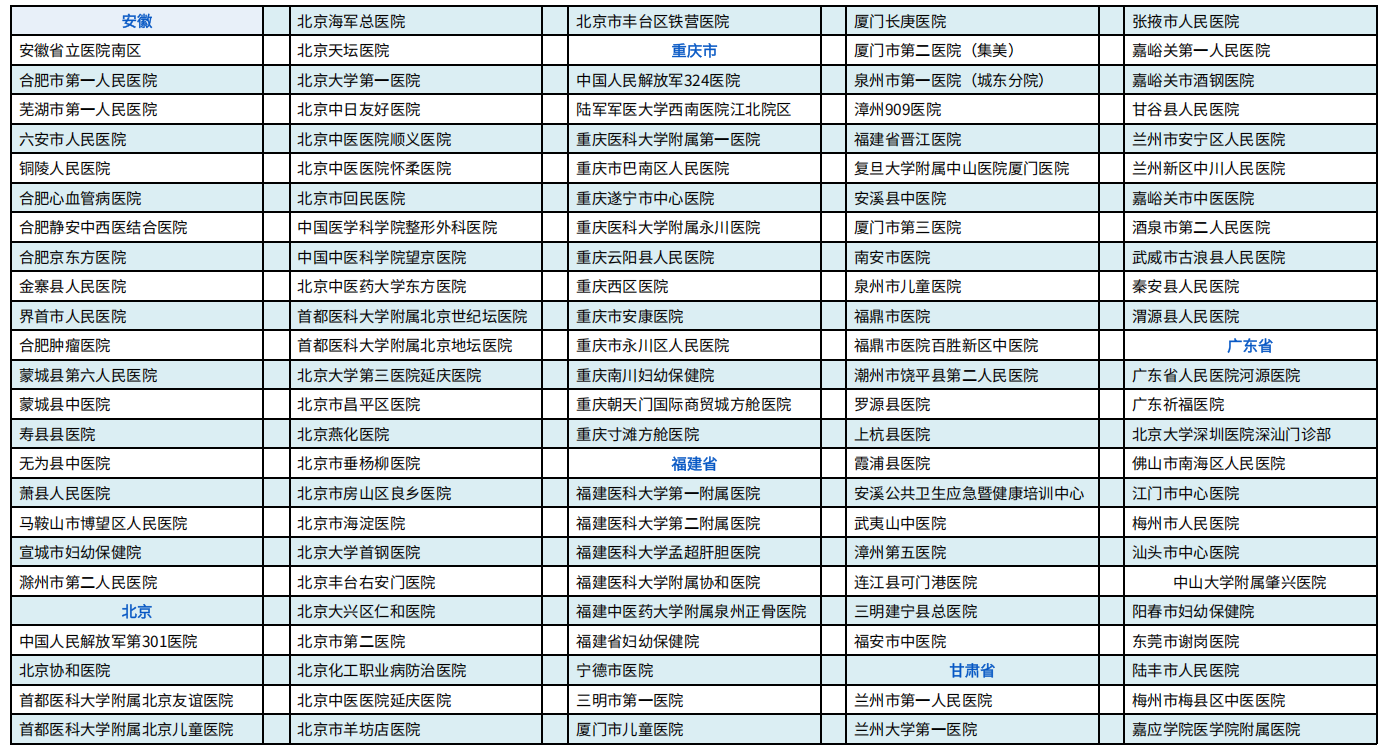

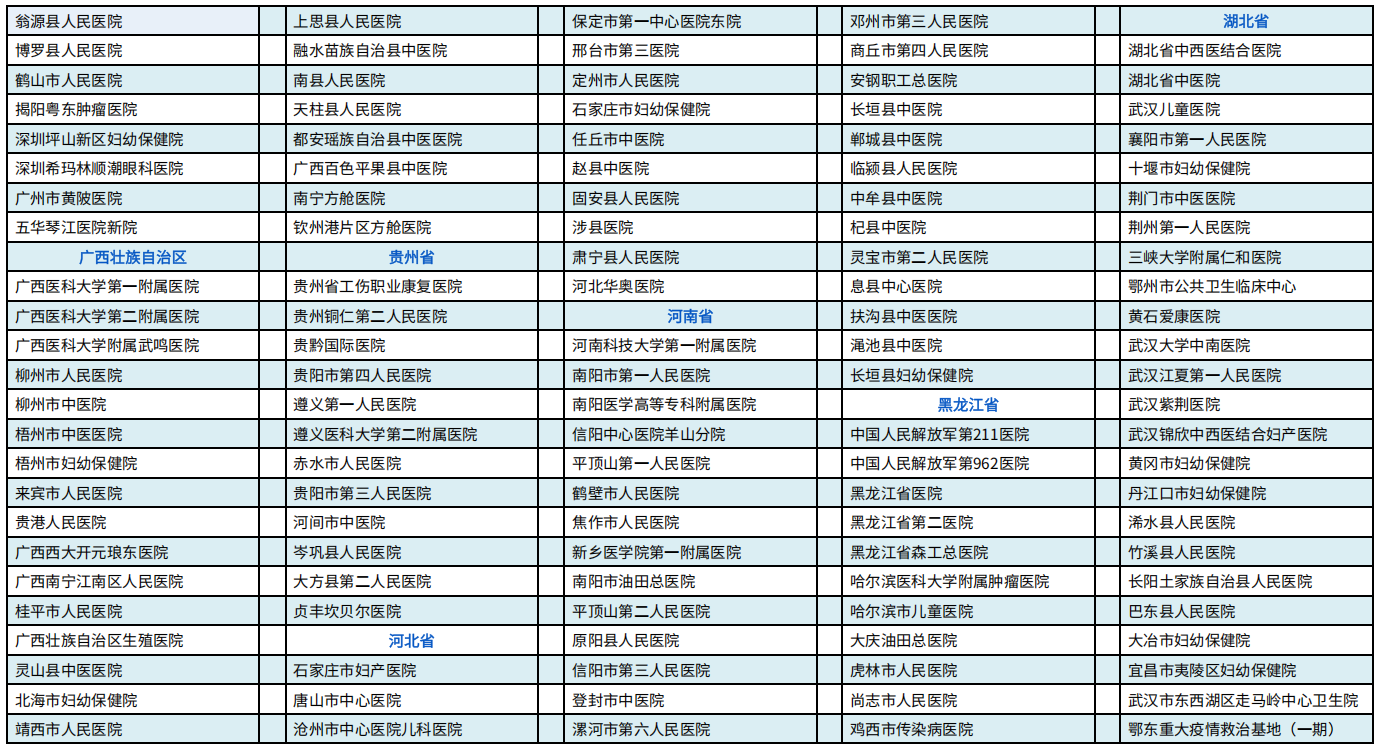

圖片10：醫療IT隔離電源典型項目案例列表

結語

電氣安全屬于一項系統工程范疇，需要從監測、防護以及管理等多個不同維度著手開展工作，絕緣監測、限流保護以及漏電防護等一系列技術逐漸走向成熟，這為低壓配電系統打造出了多層次的安全屏障，在未來階段，隨著智能化程度不斷得到提升，電氣安全對于數據驅動以及主動防護的依賴程度將會更高，可為各行各業構建出更為可靠的用電環境。
