1. 平臺概述

技術支持18701998775

Acrel-3000 絕緣監測系統采用間隔設備層、通訊網絡層、站控管理層的分層分布式結構，可以對高低壓開關柜、樓層配電箱、末端動力柜、碼頭岸電箱等中安裝的微機綜合保護裝置、多功能儀表、智能裝置等的各種電力運行參數進行采集，實現各回路及設備實時在線監測、故障報警、遠程遙控、用能統計、能效分析等功能。

系統具有穩定可靠、訪問方便、界面友好等特點，適用于船舶、海上系統、碼頭岸電、冶金采礦、鋼鐵石油、化工制藥、醫院學校等各行業全面電氣參數監測和管理。

2. 設計依據

為滿足智能化要求，為保障碼頭岸電低壓配電IT系統的安全可靠運行，提高效率，降低事故率，對碼頭變電所及岸電箱進行在線絕緣監測，全天候24小時實時監測電源系統的絕緣電氣性能（絕緣阻值），當供電系統發生接地漏電故障時根據阻值變化在終端可以實時獲取預警、報警信息；通過實時絕緣監測值知道供電系統是否運行正常；通過設定絕緣監測值報警，提前安排檢修；通過絕緣監測值突變，預判有電纜受傷；通過故障定位，減少查找故障時間，快速排出故障。

某碼頭岸電配電系統目前由1個陸域變電所、3個碼頭變電所，9個岸 電箱組成，低壓配電部分采用三相中性點不接地的IT接線方式。

陸域變電所：10kV來自地面主降壓站，采用雙母線分段的形式運行， 設立值班室，使用變電站綜合自動化系統、電力監控系統、綜合能耗管 理系統、絕緣監測系統等進行智能化管理。

碼頭變電所：岸基處功建設3座碼頭變電所，供電來自陸域變電所， 采用單母線運行方式，每個變電所引出三路饋線至岸電箱，每一路采用 多組電纜。

岸電箱：岸基處建設9個岸電箱，分為T1和T2兩種型號，T1型岸電箱 設有6組電力連接器，T2型岸電箱設有12組電力連接器，供艦船停靠時 供電使用。 【按照實際工程描述項目】

根據項目實際需求及實際情況，定制設計一套Acrel-3000 絕緣監測系統。

3.設備技術指標

絕緣監測儀技術指標

n絕緣監測儀應具有絕緣監測功能，還應具有對外接線斷線監測功能，包括與電網或PE線 的連接監測，當PE線未連接時，應能顯示報警狀態；

n絕緣監測儀應具有液晶顯示功能，支持中文顯示，宜具備中英文切換功能，界面可顯示絕緣電阻、泄露電容、故障記錄、參數設置、通訊設置等；

n絕緣監測儀可以支持絕緣故障定位，可在顯示屏上顯示絕緣故障所在的相線和支路；

n絕緣監測儀的內阻抗應至少為120kΩ；測試電壓最大值不應大于48V。即使在故障情況下，其注入電流的峰值不應大于10mA；

n絕緣監測儀應具有預警和告警功能，絕緣電阻下降至預警值時，應發出預警信號，絕緣電阻下降至告警值時，應發出告警信號，且對應的繼電器應該動作；

n絕緣監測儀的絕緣電阻測量響應時間不大于6s；

n絕緣監測儀應具有RS485接口，采用標準的Modbus-RTU協議，方便數據傳輸連接；

n絕緣監測儀應具有兩路及以上繼電器輸出；

n絕緣監測儀應采用面板安裝，可獨立顯示。

信號發生器技術指標

nIT系統絕緣故障時能啟動產生故障定位信號，配合故障定位儀實現絕緣故障定位功能；

n定位信號的電壓：<20V AC rms；

n定位信號的電流：<10mA AC rms；

n具有通訊接口，可以數據交互；

n測試信號發生器響應時間不應超過5s；

n測試信號發生器應具有LED指示功能，可以顯示故障相線；

n采用標準35mm導軌式安裝。

故障定位儀技術指標

nIT系統絕緣故障時能配合故障定位儀實現絕緣故障定位功能，能指示故障回路；

n具有通訊接口，可以數據交互；

n具有顯示和指示燈功能，可以查看故障回路；

n絕緣故障定位儀響應時間不應超過20s；

n單個定位儀應能定位12個回路，支持?jǐn)U展，不少于12個故障定位儀；

n采用標準35mm導軌式安裝。

數據采集箱技術指標

n最大支持4萬個點的數據處理能力；

n最大支持32G本地數據存儲，當網絡中斷或服務器維護時，可將數據緩存到本地，網絡恢復后補傳數據；

n支持外部供電中斷后向系統發送報警信息；

n支持對上傳數據硬件加密(國密算法SM1.SM4)、軟件加密(AES)；

n支持4個串口，支持2路網口數據上傳，支持4路DI；

n支持Modbus、IEC103/104、OPCUA、BACNET、IEC61850 等協議。

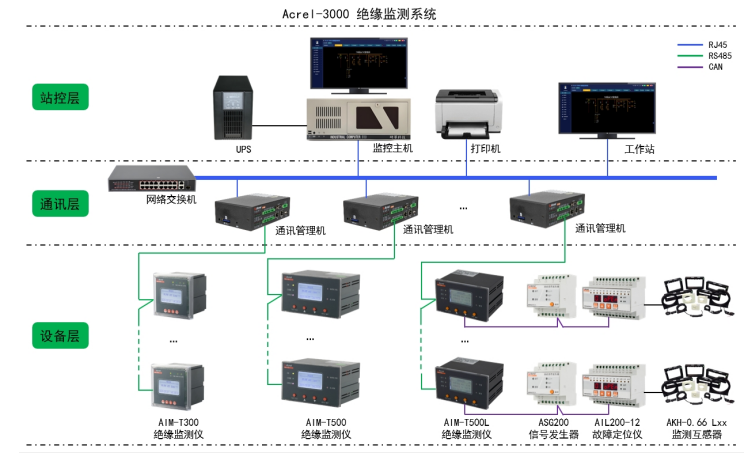

4.平臺架構

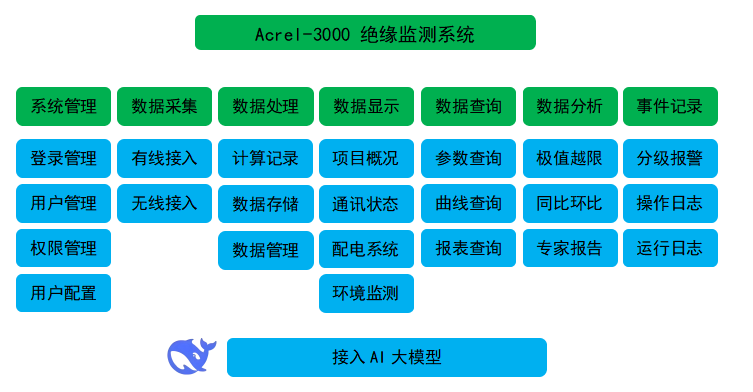

5.系統功能

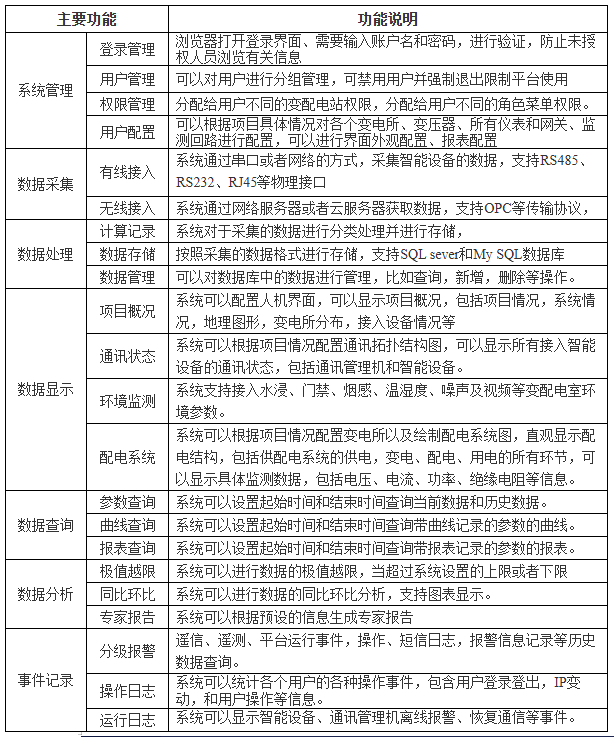

6.系統功能簡述
