TE Connectivity（TE）Holsworthy Type 3655汽車級多層片式電感器設計采用低損耗陶瓷單片結構，具有高導電性金屬電極。TE的3655型汽車級多層片式電感器符合AEC-Q200標準，設計用于實現高頻性能。3655型有兩種封裝尺寸供選擇，非常適用于無線連接系統、安全管理系統以及汽車多媒體和電源系統。

數據手冊；*附件：TE Connectivity ， Holsworthy 3655汽車級多層片式電感器數據手冊.pdf

特性

• 高頻性能
• 高自諧振頻率
• 高可靠性
• 符合 AEC-Q200
• 濕度靈敏性等級（MSL）為2級

構造

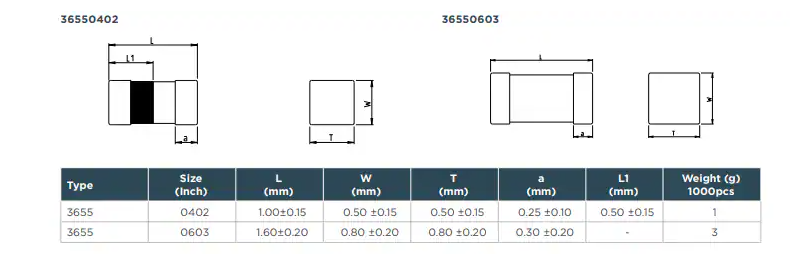

尺寸

TE Connectivity 3655系列汽車級多層片式電感器技術解析與應用指南?

?一、產品概述與技術定位?

TE Connectivity的3655系列多層片式電感器是專為汽車電子設計的?高性能無源器件?，采用低損耗陶瓷單體結構與高導電金屬電極，具有?高自諧振頻率、低溫升特性?和?AEC-Q200合規性?，適用于嚴苛的汽車工作環境。

?二、核心電氣特性深度解析?

?1. 電感值范圍與精度等級?

• ? 0402封裝（36550402/HQ） ?：1.0nH~360nH，覆蓋低中高頻需求。
  • ?精密級公差?（≤2.7nH時）：±0.1nH/±0.2nH/±0.3nH
  • ?標準級公差?（≥3.0nH時）：±3%/±5%
• ? 0603封裝（36550603/H） ?：1.0nH~470nH，部分型號支持±10%公差。

?2. 關鍵性能參數對比?

?注?：電感值增大時，SRF顯著下降（如0402封裝中1.0nH對應10000MHz，360nH對應300MHz），需在電路設計中規避諧振頻點。

?三、汽車級可靠性設計要點?

?1. 環境耐受性驗證?

• ?溫度循環?（-55℃~125℃/1000次）：電感變化率ΔL/L<±10%，Q值穩定性ΔQ/Q<±20%
• ?高溫偏壓壽命測試?：125℃下加載額定電流1000小時，參數漂移符合車規標準
• ?機械強度?：通過100g/6ms機械沖擊、10~2000Hz振動測試，確保在發動機艙等振動場景下的穩定性

?2. 工藝兼容性?

• ?耐焊接熱?：260℃鉛焊10秒后參數無劣化
• ?板彎曲測試?：FR4基板彎曲2.0mm/60秒，驗證PCB組裝后的結構完整性

?四、典型應用場景設計建議?

?1. 汽車多媒體系統?

• ?高頻濾波?：選用SRF>3000MHz型號（如0402封裝的≤15nH電感），避免音頻頻段諧振。
• ?布局優化?：0402封裝器件需注意焊盤與射頻走線阻抗匹配（如50Ω微帶線）。

? 2. 無線連接系統（V2X/藍牙模塊） ?

• ?阻抗匹配?：1.0nH~5.6nH電感用于天線調諧，需結合矢量網絡分析儀校準。

?3. 電源管理系統?

• ?大電流應用?：優先選擇IDC≥500mA型號（如0402封裝的1.0nH~4.7nH范圍），并通過thermal via優化散熱。

?五、選型與供應鏈指南?

?1. 型號命名規則?

?示例?：3655 0402 S 1N0 T

• ?3655?：產品系列
• ?0402?：封裝尺寸（1.0×0.5×0.5mm）
• ?S?：公差代碼（±0.3nH）
• ?1N0?：電感值（1.0nH）
• ?T?：卷帶包裝（0402-10000顆/卷）

?2. 封裝與工藝匹配?

• ?空間受限場景?：0402封裝適合高度集成模組
• ?功率優先場景?：0603封裝提供更高IDC容量（如470nH型號達150mA）

?六、設計風險防控?

1. ?電感飽和?：在電機驅動等瞬態大電流場景中，需驗證ΔL-I曲線（手冊未直接提供，建議實測驗證）。
2. ?高頻諧振?：實際布線可能降低SRF，建議預留20%頻率余量。
3. ?溫度降額?：環境溫度>85℃時，參照RDC溫升曲線調整電流預算。
