博客作者： Ethan Pierce

現代汽車本質上就是帶輪子的復雜電子系統。如今，一輛豪華汽車可以承載超過一百個電子控制單元（ECU），這些 ECU 通過網絡遍布整個車輛，連接它們的線束總長度常常達到數公里。所有這些電子設備都必須與車輛的機械結構和約束條件無縫集成。

然而，負責 ECAD 的團隊和處理 MCAD 的團隊傳統上是在各自為政的環境中工作的。隨著智能汽車設計要求電氣和機械領域緊密協調，這種脫節越來越難以為繼?，F(xiàn)在，連接這些團隊對于按時、無誤地交付復雜的汽車項目已是勢在必行。

汽車設計的障礙：孤立的工作流程

當 ECAD 和 MCAD 團隊在各自獨立的軌道上運作時，溝通不暢和協調不力不可避免地會產生。在傳統工作流程中，PCB 設計師可能通過導出的文件將板框或連接器位置發送給機械工程師，而機械團隊也可能以同樣的方式返回外殼模型或安裝要求。這些交接工作勞動強度大且容易出錯。這種孤立工作流程產生的一些常見挑戰包括：

數據傳輸錯誤：不同的文件格式和手動的導入/導出步驟常常導致數據丟失或被誤解。依賴電子郵件和文件轉換來更新設計，增加了電氣模型和機械模型之間不一致的風險。

設計返工：缺乏同步意味著問題發現得晚。發現 PCB 裝不進外殼或連接器未對準的情況并不少見，這迫使工程師返工。持續導入和轉換文件的來回過程增加了數小時的手動勞動，并常常導致重復的返工。

項目延誤：低效的 ECAD-MCAD 交互會拖慢整個設計周期。團隊經常需要等待更新文件或花費時間解決文件轉換問題，這反過來會延誤原型制作和產品發布。碎片化的工作流程最終會阻礙產品上市時間。

在汽車線束設計中，無論是用于汽車改裝等專業安裝，還是用于電動汽車平臺等 OEM 項目，這些低效問題都尤為明顯。

許多工程師仍然依賴 Microsoft Visio 繪制線束圖紙，依賴 Excel 電子表格管理連接數據。由于這些工具之間無法通信，在它們之間遷移信息完全是手動的，并且極易出錯。當更新沒有在文檔中保持一致時，工程決策很容易丟失。雖然這個過程對于簡單、小批量的構建可能足夠，但隨著車輛變得越來越復雜，連接數量成倍增加，這種方法很快就會失效。

這一挑戰并非假設。網上有大量關于使用 Visio 進行線束設計的教程，例如這個例子，微軟甚至在其支持站點上提供了在 Visio 中創建電氣圖的文檔化工作流程。雖然這些方法對于圖示說明可能有用，但它們無法適應現代汽車線束設計的擴展需求。缺乏集成意味著設計容易出錯，與車輛的機械現實脫節，并且缺乏單一可信源。

因此，分離的設計領域造成了低效和錯誤，影響了產品質量和進度。

線束設計中的 ECAD-MCAD 協作

線束是車輛的中央神經系統，連接著遍布汽車的電子設備。設計這些線束本質上是一項跨領域的任務。電氣工程師定義連接性（哪些組件需要連接，以及如何連接），而機械工程師必須確保線纜在車輛內的物理布線是可行且安全的。

在布線密度高的現代汽車中，單個線束可能包含數千根導線和數十個連接器。一輛普通中型汽車的線束很容易超過一千根導線，重量超過 45 公斤。在高端和電動汽車中，導線總長度可達數公里，電動汽車所需的布線比傳統內燃機汽車大約多 50%-60%。所有這些布線都必須封裝在狹窄的空間內：蜿蜒穿過擁擠的發動機艙、儀表板、立柱和底盤通道。

緊湊的封裝約束帶來了巨大的挑戰。汽車機械設計中的每一個彎角、支架和護孔環都會影響線束的布置方式。如果 ECAD 和 MCAD 團隊孤立工作，幾乎注定會出現錯誤。

例如，電氣工程師可能根據 2D 原理圖指定線纜長度，但后來機械團隊卻發現線纜太短，無法沿著底盤內復雜的 3D 路徑布線?；蛘撸B接器在 PCB 上的位置在電氣圖紙上看起來合理，但在實車中可能與結構件發生碰撞。這些脫節會導致后期設計變更、成本高昂的設計返工，甚至直到制作原型時才發現布線問題——這在汽車行業是噩夢般的情景。

另一個常見問題圍繞連接器引腳分配。機械工程師通常需要手動交叉參考 PDF 和原理圖，以弄清楚 I/O 板如何連接到線束。這是一項緩慢且容易出錯的工作，當信息分散在不同的工具中時，很容易誤解哪個引腳承載哪個信號。在 Altium 中，通過同步的線束和多板原理圖，引腳映射一清二楚。工程師可以準確了解 I/O 板如何與其連接器接口，無需猜測。數據持續在 ECAD 和 MCAD 之間傳播，為兩個領域維護著單一可信源。

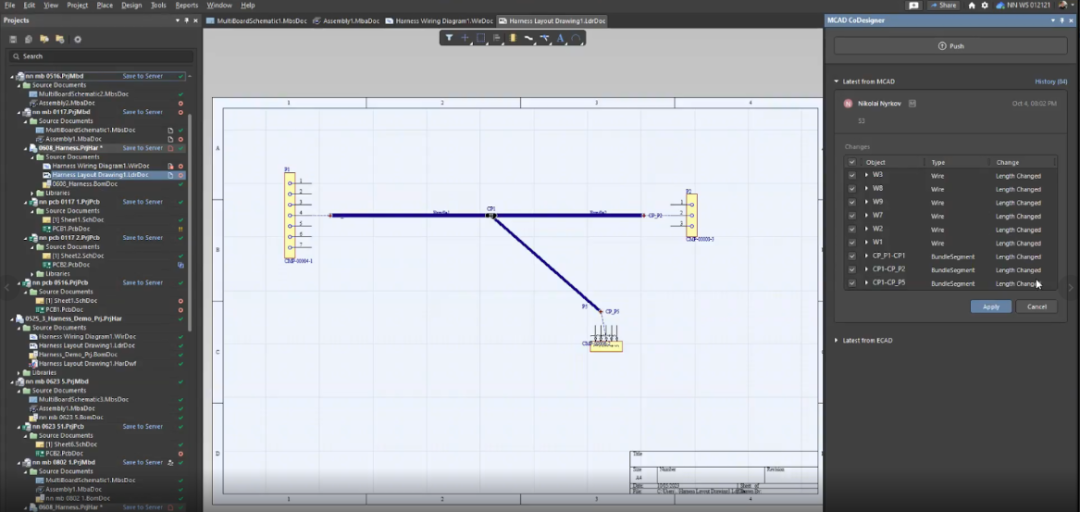

線束制造圖紙示例

解決方案很明確：為線束設計實現 ECAD 和 MCAD 之間的實時協作與同步。當兩個團隊共享共同的設計愿景和數據時，電氣團隊可以在了解機械約束的情況下進行設計，反之亦然。這正是 Altium 的 ECAD-MCAD 集成能力發揮作用的地方，它實現了跨越兩個領域的線束設計工作流程。

通過 MCAD 協同設計消除差距

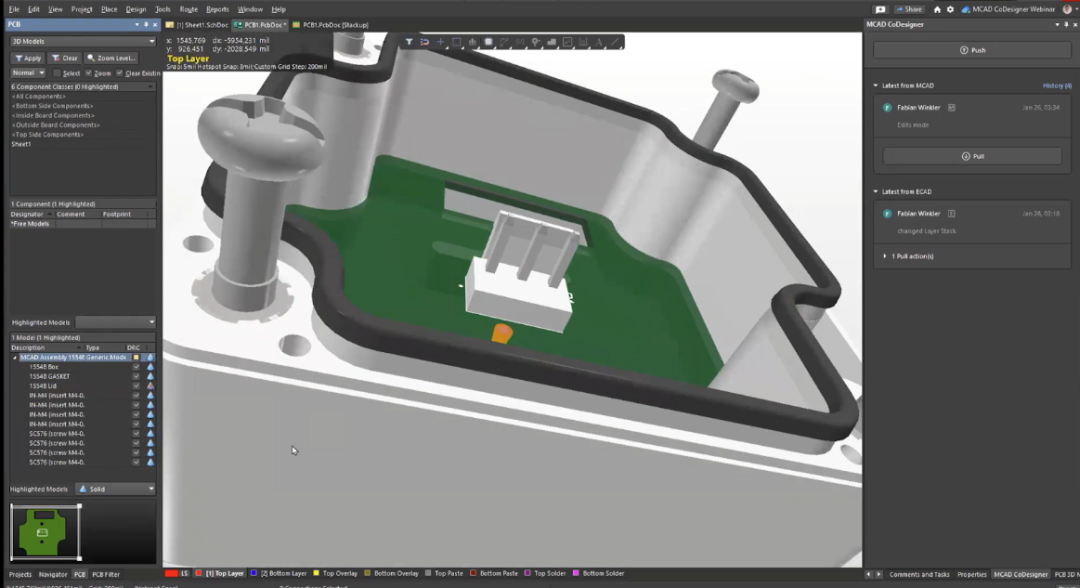

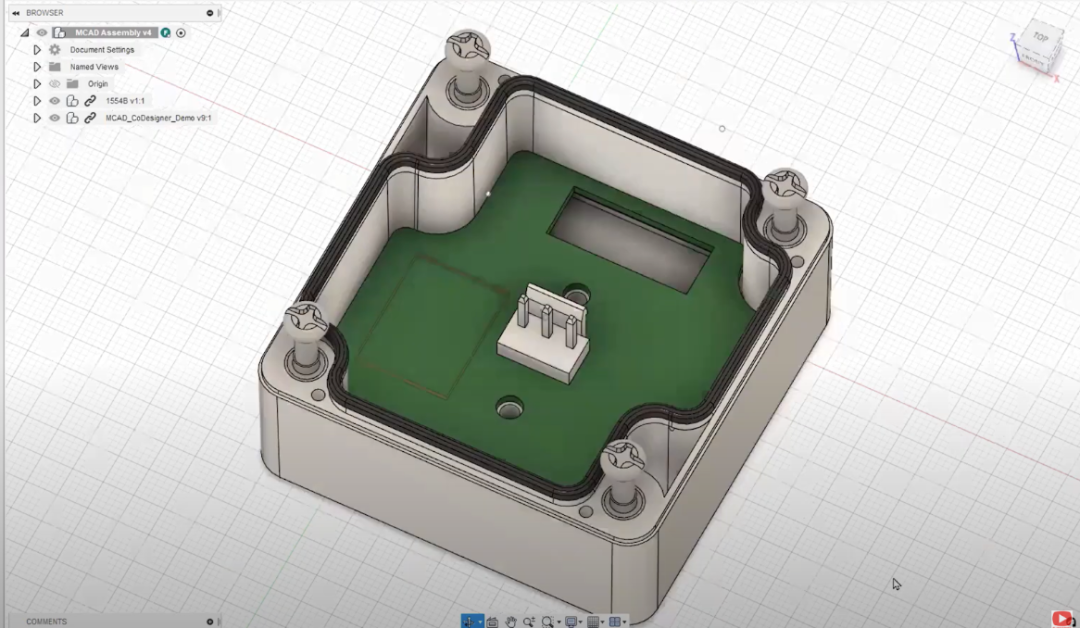

Altium 的 MCAD 協同設計實現了電氣和機械設計環境之間無縫的"推送-拉取"工作流程。在下面的示例中，SOLIDWORKS 中的一個 PCB 裝配體通過協同設計面板（在右側的 MCAD 界面中顯示）與 Altium Designer 中的外殼同步。設計更改（如板形、元件放置或安裝孔）可以從 MCAD 推送到 ECAD，也可以反向拉取，確保兩個團隊始終使用最新的、精確的 3D 設計。

Altium 的 MCAD 協同設計消除了 ECAD-MCAD 之間的鴻溝，將 Altium Designer（用于 PCB 和線束）與流行的機械 CAD 工具（如 SOLIDWORKS 或 PTC Creo）連接起來。這使得電氣和機械工程師可以在他們偏好的環境中工作，進行實時的雙向數據交換，消除了手動文件導出。持續的同步確保了板形、元件放置、孔位置以及多板裝配體在 ECAD 和 MCAD 之間的一致性。

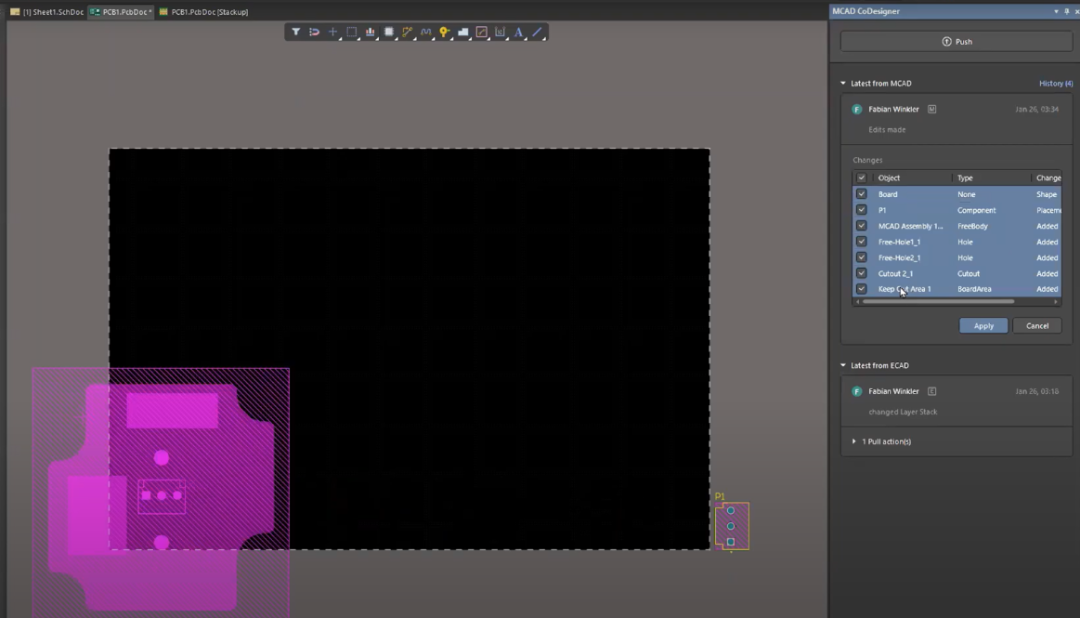

MCAD 協同設計傳輸精確的設計更新，對 PCB 元件和板幾何圖形使用 3D 模型（Parasolid 格式）。板級設計師可以調整 PCB 輪廓或重新定位連接器，而機械工程師則可以微調電路板位置或添加禁布區。雙方通過共享的工作區保持同步，消除了文件版本控制問題。

線束設計同步實戰

Altium 的 MCAD 協同設計并不僅限于 PCB 板形狀和元件同步。它延伸至電纜線束設計領域，這對汽車工程師來說是一個改變游戲規則的功能。MCAD 協同設計現在支持 Altium Designer 與 MCAD 工具之間的完整線束項目同步。

在實踐中，這意味著電氣工程師可以在 Altium 中定義邏輯線束（導線、連接器、接點、"從到"連接數據等），并無縫地將這些數據傳遞給機械團隊進行 3D 布線。MCAD 協同設計會將所有必要的線束細節從 ECAD 發送到 MCAD，包括連接器列表、接點位置和連接信息。然后，機械工程師在 3D CAD 裝配體中布線，將導線沿著車架定位，應用夾子或護孔環，并遵守彎曲半徑和空間約束。布線完成后，結果被推送回 ECAD。MCAD 協同設計將物理屬性（如每個連接的確切導線長度），甚至 3D 線束模型本身，傳輸回 Altium 的線束項目中。電氣設計師可以拉取這些更新，并在其線束文檔中反映真實的長度和布線幾何形狀。

傳統上，導線長度估算是一項手動任務。機械工程師在 CAD 中布線，然后將長度復制到電子表格中交給線束團隊。手動的導線長度估算由于計算錯誤和復制粘貼失誤，導致線束制造中出現錯誤和大量的材料浪費。線束同步通過自動化 3D 布線來精確計算并回注導線長度，消除了這些問題。

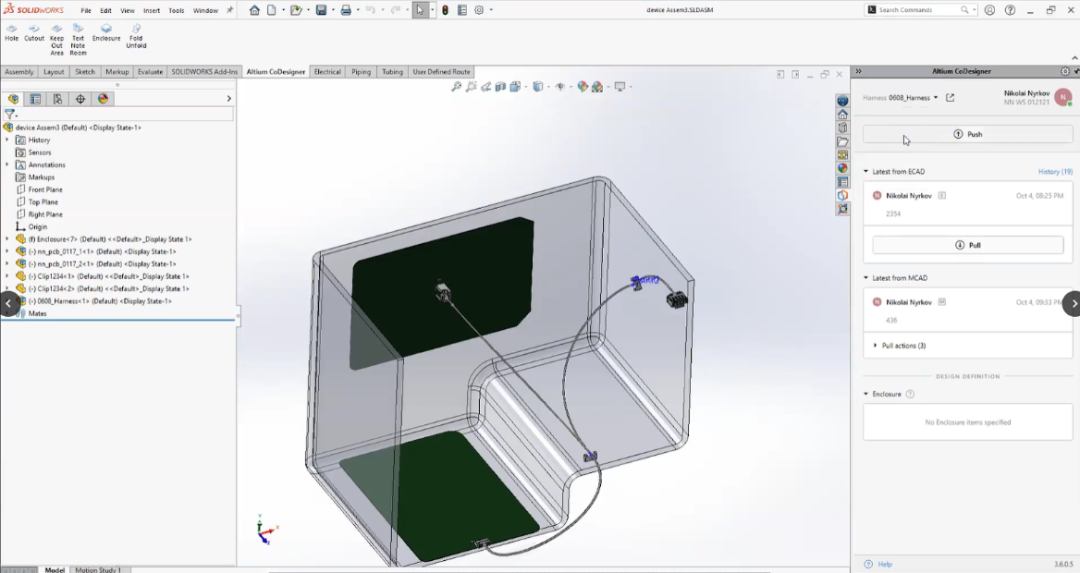

實時 ECAD-MCAD 協同設計延伸至線束。此處，一個 Altium 線束設計與一個機械裝配體同步：白色線纜代表在 MCAD 環境中布線的線束，連接兩個橫跨復雜外殼的 PCB（綠色板）。Altium 協同設計面板（左側）確認在機械布線被推送回來后，ECAD 和 MCAD 設計是相同的。這確保了電氣線束設計能精確適應機械空間，具有正確的導線長度和連接器位置。

通過 ECAD-MCAD 協作驅動更智能的汽車設計

隨著汽車系統變得越來越復雜，分離的電氣和機械設計已經過時。集成的 ECAD-MCAD 工作流程實現了 PCB 設計師和機械工程師之間的實時同步，避免了數據錯誤、返工循環和進度延誤。像 Altium 的 MCAD 協同設計這樣的工具讓團隊能夠?qū)Ｗ⒂趧?chuàng)新，并確信電路板、導線和機械部件將完全按預期裝配在一起。

更緊密的 ECAD-MCAD 協作通過更快的設計周期和更高的首次成功率帶來競爭優勢。當團隊共享實時設計數據并同步迭代時，其結果是一個能夠跟上現代汽車需求步伐的更智能的設計過程。合適的協作平臺是推動下一代汽車電子前進的關鍵。
