HBM T40B（CANopen從站，Node-ID=3）→屏蔽雙絞線 → YC-COP-TOP（CANopen主站）→Modbus TCP（192.168.1.10:502）→交換機 → S7-1215C（192.168.1.20，Modbus TCP客戶端）。
CANopen側波特率：250 kbit/s；周期同步PDO：每10 ms發送1幀6040h（控制字）+6041h（狀態字）+6077h（實際扭矩）。
Modbus TCP側映射：保持寄存器40001-40008對應8 Byte PDO，PLC以0x03功能碼每20 ms批量讀取一次。

五、實施步驟

1. 硬件安裝

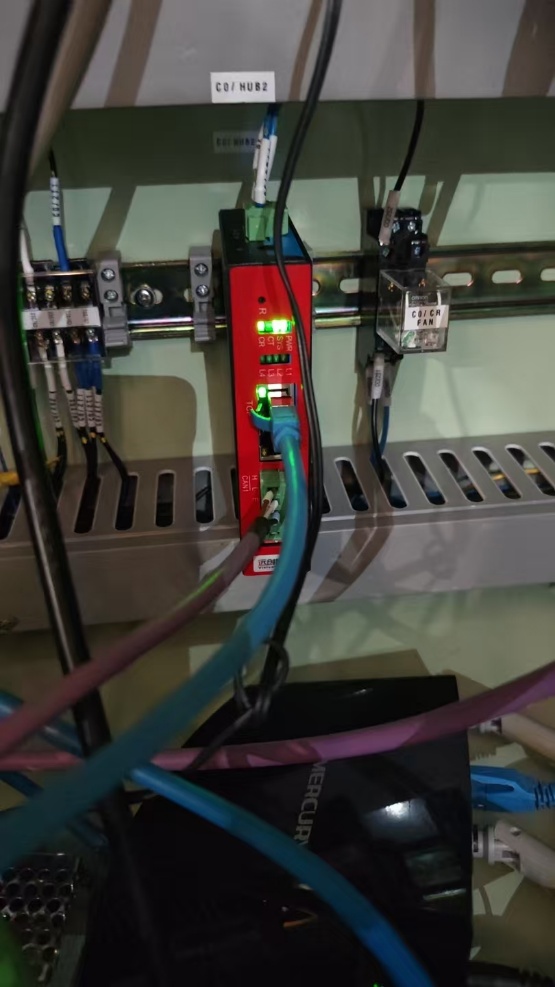

·將YC-COP-TCP協議轉換網關卡軌安裝于實驗臺電控柜右側，遠離3相75 kW變頻器，間距>300 mm

·CAN_L、CAN_H采用0.75 mm2屏蔽雙絞線，屏蔽層在傳感器側單端接地；網關側撥碼終端電阻ON

·24 VDC冗余供電，主電源取自UPS，備用電源取自穩壓開關電源，確保意外斷電仍可完成數據緩存

2. 軟件配置

·通過USB-Type-C口連接PC，打開YC-Config V2.1.6，新建工程選擇"CANopen Master ?Modbus TCP Server"

·在"CANopen Master"標簽下導入T40B.eds文件，自動創建0x6040/0x6041/0x6077三項PDO；設置發送周期10 ms，映射到0x1A00子索引1-3

·在"Modbus TCP"標簽下，將0x1A00的8 Byte數據綁定到40001-40008，數據格式UINT16，字節順序Big-Endian

·配置網關IP為192.168.1.10，掩碼255.255.255.0，默認網關192.168.1.1，保存并下載，重啟后SYS燈常綠、CAN燈閃爍

3. PLC編程

·在TIA Portal V18中，調用"MB_CLIENT"指令，設置ID=1，IP_ADDR=192.168.1.10，PORT=502，START_ADDR=40001，LENGTH=8，DATA_PTR指向DB1數組

·采用20 ms循環中斷OB30觸發"MB_CLIENT"的REQ位，保證采樣頻率50 Hz

·對扭矩值進行高低字拼接并換算：RealTorque = 40003×65536 + 40004，單位0.01 N·m

4. 聯調與驗證

·空載盤車：人工旋轉驅動軸，PLC示值與T40B面板值誤差<±0.02 N·m

·動態加載：?jiǎn)?dòng)電機至1 500 r/min，記錄1000點扭矩曲線，網關轉發延遲平均1.8 ms，最大2.1 ms，無丟幀

·連續72 h老化：臺架循環運行正反轉+沖擊載荷，網關溫度穩定在58 ℃，通訊無一次中斷

六、應用效果

1.節拍提升：數據刷新率由80 ms縮短至20 ms，整車檢測節拍從72 s壓縮到58 s，產能提高24%

2.質量追溯：扭矩峰值的捕捉精度提升3倍，一次交檢合格率由96.2%提升至99.5%，年減少返工費用約120萬元

3.運維簡化：通過Web遠程監控CANopen報文計數、錯誤幀、PDO周期，故障定位時間由2小時縮短至15分鐘；利用SNMP接入工廠NMS，實現集中預警

4.擴展便利：后續新增軸重傳感器僅需在YC-Config中增加PDO映射，無需修改PLC程序，大幅縮短改造周期

七、行業推廣價值

遠創智控YC-COP-TCP工業智能網關以"微秒級轉發+工業級防護+即插即用配置"的組合優勢，為汽車檢測、臺架試驗、動力電池充放電等高速數據采集場景提供了標準化、可復制、低風險的協議融合方案。其成功應用證明，在工業現場協議碎片化日益加劇的今天，通過高可靠網關實現"異構網絡透明化"比盲目更換設備或深度定制軟件開發更具經濟性與時效性，為智能工廠降本增效提供了切實可行的技術路徑。
