20位DAC11001A、18位DAC91001和16位DAC81001（DACx1001）是高精度、低噪聲、電壓輸出、單通道、數模轉換器（DAC）。DACx1001 采用單調設計，在所有范圍內均提供小于 4 LSB（最大值）的出色線性度。

無緩沖電壓輸出提供低噪聲性能（7 nV/√Hz）和快速建立時間（1μs），使該器件成為低噪聲、快速控制環路和波形生成應用的絕佳選擇。DACx1001 集成了增強型去毛刺電路和與代碼無關的超低毛刺 （1 nV-s），以實現具有超低總諧波失真 （THD） 的干凈波形斜坡。
*附件：dac11001a.pdf

DACx1001器件集成了上電復位電路，以便DAC在寄存器中以已知值供電。使用外部基準電壓源時，DAC 輸出范圍為 VREFPF到 VREFNF可以實現，包括不對稱輸出范圍。

DACx1001 使用多功能 4 線串行接口，工作時鐘速率高達 50 MHz。DACx1001的額定工作溫度范圍為–40°C至+125°C。

特性

• 20 位單調：1-LSB DNL（最大值）
• 積分線性度：4-LSB INL（最大值）
• 低噪聲：7nV/√Hz
• 與代碼無關的低毛刺：
  1 nV-s
• 出色的 THD：105 kHz f 時為 –1 dB外
• 快速建立：1 μs
• 靈活的輸出范圍：VREFPF到 VREFNF
• 集成式精密反饋電阻器
• 50 MHz、4 線 SPI 兼容接口
  • 回讀
  • 菊花鏈
• 溫度范圍：–40°C 至 +125°C
• 封裝：48引腳TQFP

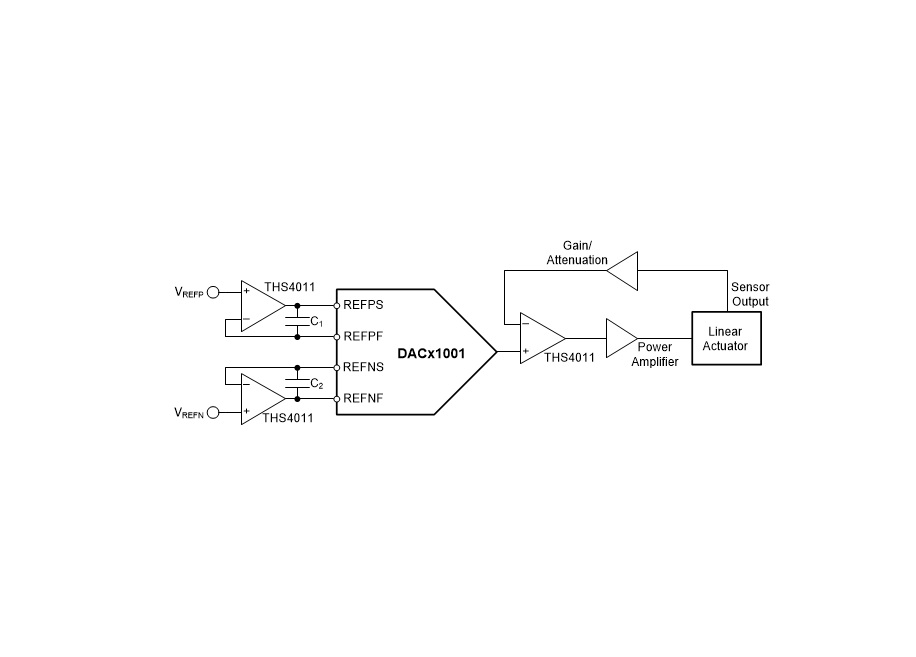

參數

方框圖

DACx1001 系列是德州儀器推出的高精密單通道數模轉換器（DAC）家族，包含 20 位 DAC11001A、18 位 DAC91001 和 16 位 DAC81001 三款型號，主打低噪聲、低失真和快速建立特性。

核心參數與特性

• 分辨率與線性度 ：分辨率分別為 20/18/16 位，均保證單調輸出，INL 最大 4 LSB，DNL 最大 1 LSB，溫漂系數低至 ±0.04 ppm FSR/°C。
• 動態性能 ：噪聲密度 7 nV/√Hz，1 kHz 時 THD 低至 - 105 dB，建立時間 1 μs（0.1% FSR），碼間毛刺僅 1 nV-s，無雜散動態范圍（SFDR）達 - 105 dB。
• 接口與控制 ：支持 50 MHz 4 線 SPI 接口，支持讀回、菊花鏈功能；內置上電復位（POR）、溫度校準、去毛刺電路，可配置同步 / 異步輸出更新。
• 供電與輸出 ：供電電壓范圍寬（AVDD 4.5-5.5 V，VCC 8-33 V），輸出范圍由外部基準決定（VREFPF 至 VREFNF），支持單極性 / 雙極性輸出。

應用場景

適用于實驗室 / 現場儀器、光譜儀、模擬輸出模塊、電池測試、半導體測試、任意波形發生器（AWG）、MRI、X 光系統及專業音頻放大器等高精度場景。

封裝與訂購信息

• 采用 7mm×7mm 48 引腳 TQFP 封裝，引腳間距 0.8mm。
• 量產型號包括大卷帶（1000 片 / 卷）和小卷帶（250 片 / 卷）版本，符合 RoHS 標準。
• 引腳鍍層為 NIPDAUAG，MSL 等級 3，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C。
