第一章 工業焊機電源的演進格局

1.1 市場驅動力：對卓越性能的不懈追求

工業焊接設備市場正經歷一場由多重需求驅動的技術變革。這些需求不僅相互獨立，更形成了一個自我強化的演進循環，共同推動著現代焊機向更高性能的領域邁進。其核心驅動力主要體含在以下幾個方面：

能效（Efficiency）： 在全球能源可持續性發展的背景下，各國政府和監管機構對工業設備的能效標準日益嚴苛。強制性的能效法規迫使制造商必須摒棄低效的設計，轉而尋求能夠最大限度減少能量損耗的解決方案 。此外，對于終端用戶而言，電費是焊接作業中的一項重要運營成本，更高能效的設備意味著更低的長期擁有成本，這直接影響了其購買決策。

便攜性與功率密度（Portability and Power Density）： 現代工業生產環境，無論是大型造船廠、建筑工地還是精密的自動化生產線，都對設備的靈活性和空間利用率提出了更高要求。市場迫切需要體積更小、重量更輕，但功率絲毫不減的便攜式焊機，以便于現場作業和靈活部署 。功率密度的提升，即在單位體積或重量內實現更高的功率輸出，已成為衡量焊機技術先進性的關鍵指標 。

性能與可靠性（Performance and Reliability）： 焊接質量直接關系到最終產品的安全性和耐久性。因此，市場對焊機提出了極為苛刻的性能要求，包括精確、穩定的電弧控制，以及能夠適應多種焊接工藝（如手工金屬電弧焊MMA、鎢極氬弧焊TIG、等離子切割Plasma等）的能力 。同時，工業應用環境惡劣，設備需要具備極高的可靠性，以確保長時間無故障運行，最大化生產效率，減少因設備停機造成的經濟損失 。

這三大驅動力之間存在著深刻的內在聯系。對便攜性的追求要求更高的功率密度；而功率密度的提升，其物理基礎在于提高逆變器的工作頻率。然而，對于傳統的硅（Si）基功率器件（如IGBT）而言，頻率的提升會急劇增加開關損耗，導致能效大幅下降，并產生嚴重的散熱問題。這就形成了一個技術瓶頸：在傳統技術框架內，功率密度、能效和便攜性三者之間難以兼得。正是這一瓶頸，催生了對顛覆性半導體技術的迫切需求，為碳化硅（SiC）器件的登場鋪平了道路。

1.2 基礎性轉變：從笨重工頻焊機到高頻逆變焊機

焊接電源技術的核心演進路徑，是從傳統的工頻（50/60 Hz）變壓器焊機向現代高頻逆變焊機的轉變。傳統工頻焊機依賴一個巨大而沉重的硅鋼片變壓器來獲得焊接所需的低電壓、大電流。變壓器的體積和重量與其工作頻率成反比，這意味著在50/60 Hz的低頻下，磁芯和繞組必須做得非常龐大，導致設備笨重、移動困難且材料成本高昂。

高頻逆變技術從根本上解決了這一問題。其核心原理是，首先將輸入的工頻交流電（AC）整流成直流電（DC），然后通過一個由高速功率開關器件組成的逆變器，將直流電轉換成高頻（通常在20 kHz到數百kHz）的交流電，再送入一個小型化的高頻變壓器進行降壓，最后再次整流濾波后輸出焊接所需的直流電。

由于工作頻率提升了數百甚至數千倍，高頻變壓器的磁芯體積和繞組匝數可以被大幅削減。同樣的，輸出端的濾波電感和電容尺寸也隨之減小 。這一基礎性的技術轉變，是實現焊機小型化、輕量化的第一次革命，極大地提升了設備的便攜性和應用靈活性。

1.3 新浪潮：碳化硅（SiC）范式

如果說高頻逆變技術是第一次革命，那么以碳化硅（SiC）為代表的寬禁帶（Wide-Bandgap, WBG）半導體技術的出現，則開啟了工業焊機電源的第二次、也是更為深刻的一場革命 。

SiC作為一種新型半導體材料，其物理特性遠超傳統硅。它能夠承受更高的電壓、在更高的溫度下工作，并且最關鍵的是，其開關速度極快而損耗極低 。在逆變焊機中，功率開關器件是決定整機性能的“心臟”。長期以來，硅基絕緣柵雙極晶體管（Si IGBT）是中高功率逆變焊機的主流選擇。然而，Si IGBT的開關速度和損耗特性限制了逆變頻率的進一步提升，使其成為整機性能突破的瓶頸。

SiC MOSFET的出現，恰好打破了這一技術天花板。它使得逆變器的工作頻率可以輕松提升至100 kHz以上，甚至更高，而開關損耗卻遠低于同頻率下的Si IGBT。這不僅將高頻逆變的優勢發揮到了極致，更催生了對電源拓?fù)浼軜?gòu)和系統設計的全新思考。SiC技術不僅僅是對硅器件的簡單替換，它是一種“使能技術”（Enabling Technology），為實現前所未有的高能效、高功率密度和高可靠性焊機設計提供了可能性 。后續章節將深入剖析，SiC技術是如何與先進的電源拓?fù)湎嘟Y(jié)合，共同定義下一代工業焊機的技術形態。

第二章 功率逆變器拓?fù)涞谋容^分析

電源拓?fù)?，即功率轉換電路的架構，是決定逆變焊機性能、效率和成本的核心。隨著半導體技術的進步，特別是SiC器件的應用，拓?fù)涞倪x擇變得愈發關鍵。本章將對主流的硬開關和軟開關拓?fù)溥M(jìn)行深入的比較分析。

2.1 硬開關架構：昔日的主力軍

硬開關是指功率器件在導通和關斷的瞬間，其兩端同時存在高電壓和高電流，導致顯著的開關損耗。這種損耗與開關頻率成正比，即 $P_{sw} = E_{sw} times f_{sw}$，其中 $E_{sw}$ 是單次開關能量損耗，$f_{sw}$ 是開關頻率。

2.1.1 全橋變換器（Full-Bridge Converter）

工作原理： 由四個開關管（通常為MOSFET或IGBT）組成一個“H”橋，通過對角線開關管的交替導通，在變壓器原邊施加一個幅值為直流母線電壓 $V_{DC}$ 的方波電壓。

優勢： 功率處理能力強，能夠充分利用直流母線電壓，因此在相同功率下，其原邊電流僅為半橋拓?fù)涞囊话?，從而降低了?dǎo)通損耗。變壓器磁芯可以實現對稱磁復位，利用率高 10。

劣勢： 器件數量多（四個開關管），驅動和控制電路相對復雜，成本較高。最主要的問題是，在較高的開關頻率下，硬開關損耗會變得非常嚴重，限制了其在高頻應用中的效率 10。

2.1.2 半橋變換器（Half-Bridge Converter）

工作原理： 由兩個開關管和兩個分壓電容組成，在變壓器原邊施加一個幅值為 $V_{DC}/2$ 的方波電壓。

優勢： 器件數量少（兩個開關管），結構簡單，成本效益高，因此在中小功率（如低于230A）的焊機中得到廣泛應用 。

劣勢： 在相同功率下，原邊電流是全橋的兩倍，導致更高的導通損耗和開關管電流應力。同時，直流母線側的電容需要承受較大的紋波電流，對電容性能要求更高 。

2.1.3 雙管正激變換器（Two-Switch Forward Converter）

工作原理： 這是一種非對稱半橋正激拓?fù)?，在低中功率焊機中非常流行 。它包含兩個開關管和兩個續流二極管，通過變壓器實現能量傳遞和磁芯復位，其輸出級類似于一個帶隔離的Buck降壓變換器。

優勢： 結構堅固、簡單，能夠?qū)崿F(xiàn)可靠的變壓器磁芯復位。

劣勢： 本質上仍是硬開關拓?fù)洌伎毡韧ǔ１幌拗圃?0%以下，這限制了其在高頻化和高效化方面的潛力。

2.2 軟開關架構：通往高效率之路

軟開關技術通過在電路中引入諧振網絡，主動塑造開關管的電壓和電流波形，使其在開關轉換的瞬間，電壓或電流為零，從而理論上消除開關損耗。這使得逆變器可以在極高的頻率下運行，同時保持極高的效率。

2.2.1 LLC諧振變換器：能效冠軍

工作原理： LLC拓?fù)淅靡粋€(gè)由諧振電感 $L_r$、諧振電容 $C_r$ 和變壓器激磁電感 $L_m$ 組成的諧振網絡（即LLC的由來），使得開關管能夠?qū)崿F(xiàn)零電壓開通（Zero Voltage Switching, ZVS），同時副邊整流二極管能夠?qū)崿F(xiàn)零電流關斷（Zero Current Switching, ZCS）6。

核心優勢：

極高效率： 由于開關損耗被大幅消除，LLC變換器的效率可以輕松超過98%，在整個功率變換領域都處于領先地位 。

高功率密度： 極低的損耗和極高的工作頻率能力，使其能夠搭配尺寸極小的磁性元件和散熱器，實現卓越的功率密度 。

低電磁干擾（EMI）： 準正弦的電流波形和諧振特性使得其EMI噪聲遠低于硬開關拓?fù)洌喕藶V波設計 。

控制方式： 主要通過改變開關頻率來調節諧振網絡的增益，從而穩定輸出電壓。這種變頻控制（Variable Frequency Control）是其典型特征 。

全橋LLC vs. 半橋LLC： 與硬開關類似，全橋LLC適用于更高功率（通常 >1kW）的應用，因?yàn)樗鼘⒃呺娏鳒p半，降低了器件和變壓器的電流應力。而半橋LLC則因其結構簡單、成本更低，在中低功率應用中更具優勢 。

2.2.2 移相全橋變換器（Phase-Shifted Full-Bridge, PSFB）

工作原理： PSFB同樣采用全橋結構，但其控制方式并非同時開關對角橋臂，而是保持每個橋臂50%的占空比，通過調節左右兩個橋臂之間的相位差來控制功率的傳輸。利用變壓器漏感和開關管的輸出電容進行諧振，可以使開關管實現ZVS 15。

核心優勢：

固定頻率工作： 這是其相對于LLC最顯著的優勢。固定頻率簡化了磁性元件和EMI濾波器的設計與優化 15。

寬調壓范圍： 通過移相角控制，可以實現從零到滿功率的寬范圍輸出調節。

劣勢： 其ZVS的實現范圍通常與負載大小相關，在輕載條件下容易丟失軟開關特性，導致效率下降 17。此外，在移相期間，變壓器原邊會存在環流，增加了額外的導通損耗。

2.2.3 綜合對比：LLC與PSFB在焊接應用中的抉擇

對于高性能焊機而言，LLC和PSFB是兩種最具競爭力的軟開關拓?fù)洹?/p>

LLC 的優勢在于其在額定負載點附近無與倫比的峰值效率和更低的EMI特性。其變頻控制雖然增加了控制的復雜性，但在負載相對穩定的應用中表現出色 。

PSFB 的優勢在于其固定頻率控制帶來的設計便利性和極寬的輸出調節能力。然而，其輕載效率較低和潛在的環流損耗是其主要短板 。

在焊接應用中，設備通常在接近滿載的條件下工作，此時對效率的要求最高。因此，LLC拓?fù)鋺{借其更高的峰值效率，往往成為更優的選擇。

一個重要的發展趨勢是，現代多功能焊機需要支持多種焊接工藝，而不同工藝對電源的V-I輸出特性（電壓-電流曲線）要求迥異 。這要求電源拓?fù)渚邆錁O寬的調節能力。表面上看，PSFB的移相控制似乎更具優勢。然而，為了將LLC的效率優勢與寬范圍調節能力相結合，業界已經開發出諸多先進的控制策略，例如將變頻控制（PFM）與脈寬調制（PWM）或移相控制（PSM）相結合的三電平T型LLC等拓?fù)?。這些先進的LLC拓?fù)?，能夠在保持其核心效率?yōu)勢的同時，極大地拓展其工作范圍，使其成為下一代多功能、高性能焊機的理想架構。

拓?fù)涞倪x擇與半導體器件的選擇是密不可分的。對于工作在10-20 kHz的傳統Si IGBT焊機，簡單的硬開關全橋或半橋拓?fù)渖锌山邮?。但若試圖將SiC MOSFET應用于這些硬開關拓?fù)洳⑦\(yùn)行在100 kHz以上，即使SiC本身的開關損耗很低，頻繁的硬開關事件累積的損耗依然會非常可觀，導致效率低下。因此，為了完全釋放SiC器件在高頻下的潛力，就必須消除開關損耗本身。這正是軟開關拓?fù)涞膬r(jià)值所在?？梢哉f，SiC MOSFET與LLC諧振拓?fù)涫且环N協同共生的組合，而非兩個獨立的技術選擇。 它們共同構成了現代高頻、高效焊機電源的技術基石。

表1：焊接逆變器拓?fù)浔容^矩陣

第三章 碳化硅（SiC）MOSFET：核心使能技術

如果說先進的拓?fù)浼軜?gòu)是高性能焊機的“骨架”，那么SiC MOSFET就是為其注入活力的“心臟”。正是SiC材料的基礎物理優勢，使其成為推動功率變換技術跨越式發展的核心驅動力。

3.1 SiC相較于Si的根本材料優勢

SiC作為第三代半導體材料，其性能指標全面超越了傳統的硅（Si）材料 。

更寬的禁帶寬度（Wider Bandgap）： SiC的禁帶寬度約為3.26 eV，是Si（1.12 eV）的近三倍 。這帶來了約十倍于Si的臨界擊穿場強 。這意味著，要實現相同的耐壓等級（例如1200V），SiC器件的耐壓層（漂移區）可以做得比Si器件薄得多。更薄的漂移區直接導致了更低的導通電阻 $R_{DS(on)}$。同時，寬禁帶也使得SiC器件能在更高的結溫下可靠工作 。

更高的熱導率（Higher Thermal Conductivity）： SiC的熱導率約為Si的三倍 。這使得SiC芯片產生的熱量能夠更快速、更有效地傳導至封裝和散熱器，從而降低器件的穩態結溫，簡化系統的熱管理設計 。

更高的飽和電子漂移速率（Higher Saturated Electron Velocity）： SiC的飽和電子漂移速率約為Si的兩倍，這有助于實現更快的開關速度 。

3.2 SiC MOSFET vs. Si IGBT：性能正面對決

在工業焊機等中高功率應用中，SiC MOSFET的主要替代對象是Si IGBT。兩者在工作原理和性能特性上存在根本差異。

開關損耗： 這是兩者最關鍵的區別。IGBT是一種雙極型器件，其導通依賴于少數載流子的注入。在關斷時，這些少數載流子需要時間復合，從而產生一個明顯的“拖尾電流”（tail current），導致了巨大的關斷損耗（$E_{off}$）。這個拖尾電流的存在，嚴重限制了IGBT的工作頻率，通常難以超過20-30 kHz。而SiC MOSFET是單極型器件，依靠電子導電，不存在少數載流子存儲效應，因此沒有拖尾電流，關斷過程極為迅速，$E_{off}$ 極低 。此外，SiC MOSFET的寄生電容也遠小于同規格的Si IGBT 。這些因素共同作用，使得SiC MOSFET的開關損耗比Si IGBT低一個數量級，從而能夠輕松勝任數百kHz的高頻工作。

導通損耗： Si IGBT在導通時，其壓降表現為一個近似恒定的飽和壓降 $V_{CE(sat)}$。而SiC MOSFET則表現為一個純粹的導通電阻 $R_{DS(on)}$。在小電流下，MOSFET的 $I^2 cdot R_{DS(on)}$ 損耗通常更低；而在大電流下，IGBT的 $I cdot V_{CE(sat)}$ 損耗可能更具優勢。然而，在焊機應用中，需要綜合考慮總損耗（導通損耗+開關損耗）。由于SiC MOSFET允許的工作頻率遠高于IGBT，系統設計者可以通過提高頻率來減小電流紋波和峰值，從而在系統層面優化導通損耗。更重要的是，在高頻下，開關損耗占據主導地位，SiC的巨大優勢足以彌補其在極大電流下可能略高的導通損耗 。

體二極管性能： SiC MOSFET內部集成了一個本征的體二極管。這個體二極管的反向恢復特性（極低的反向恢復電荷 $Q_{rr}$）遠優于通常與Si IGBT封裝在一起的硅快恢復二極管（FRD）。在全橋、半橋等拓?fù)渲?，上下管切換時，體二極管需要承擔續流作用。一個性能優異的體二極管可以顯著降低續流期間的損耗和開關管開通時的反向恢復損耗，這對提升系統整體效率至關重要 。

工作溫度： SiC器件的最高工作結溫通?？蛇_(dá)175°C甚至更高，而Si IGBT一般在150°C左右 。更高的耐溫能力為系統設計提供了更大的熱裕量，增強了設備在嚴酷工業環境下的可靠性。

3.3 系統級優勢：卓越器件帶來的連鎖反應

采用SiC MOSFET所帶來的優勢并不僅限于器件本身，它會對整個電源系統產生一系列積極的連鎖反應。

更高的功率密度： 這是最直接、最顯著的系統級優勢。更高的工作頻率意味著可以使用更小、更輕的變壓器、電感和電容。更高的效率意味著產生的熱量更少，從而可以使用更小、更輕的散熱器。這兩者結合，使得整機的體積和重量得以大幅縮減 。

更高的效率： 更低的總損耗意味著更少的電能被浪費為熱量，這不僅降低了用戶的運行成本，也減輕了對散熱系統的要求，進一步提升了系統的可靠性 。

更高的可靠性： SiC器件的單芯片處理能力遠超Si器件。有研究指出，一臺500 kW的傳統硅基焊機可能需要620個半導體器件，而采用SiC方案后，器件數量可以減少到僅20個 。更少的器件數量、更少的焊點和連接，直接降低了系統的潛在故障點，顯著提升了平均無故障時間（MTBF）和設備的全生命周期可靠性。

3.4 迎接SiC帶來的新設計挑戰

SiC的卓越性能也為電路設計帶來了新的挑戰，工程師必須采取新的設計方法來駕馭它。

柵極驅動： SiC MOSFET對柵極驅動電壓有特殊要求（例如，在提供的規格書中常見的+18V開通，-4V/-5V關斷 24），以確保完全導通和可靠關斷。其極快的開關速度要求柵極驅動器必須能夠提供足夠大的瞬時峰值電流，以快速充放電柵極電容。

EMI管理： 極高的電壓和電流變化率（$dv/dt$ 和 $di/dt$）是SiC的優勢所在，但同時也使其成為一個強大的EMI噪聲源。如果電路布局和濾波設計不當，會產生嚴重的電磁干擾問題 17。

布局與寄生電感： 在高頻電路中，PCB走線本身存在的微小寄生電感（$L_{stray}$）會被急劇放大的電流變化率（$di/dt$）轉化為顯著的電壓過沖（$V_{overshoot} = L_{stray} cdot di/dt$）。這種過沖可能損壞器件或引起誤觸發。因此，SiC電路的PCB布局必須遵循射頻（RF）設計原則，盡可能縮短功率回路和柵極驅動回路的路徑，減小環路面積。采用帶有開爾文源極（Kelvin Source）引腳的封裝（如TO-247-4），將功率回路和驅動回路的共源電感解耦，對于實現干凈、快速的開關至關重要 。

從Si IGBT到SiC MOSFET的轉變，不僅僅是器件的升級換代，更是設計理念的深刻變革。它標志著大功率電力電子設計從傳統的“功率布線”思維，轉向了對電磁場、寄生參數和高速信號完整性有更高要求的“高頻系統”思維。工程師們正在用一套新的、更精細的設計準則，來換取SiC所帶來的革命性性能提升。

此外，SiC優異的熱導率也伴隨著新的挑戰。雖然它能更有效地將熱量導出，但SiC芯片的尺寸遠小于同功率等級的Si IGBT芯片 。這意味著功率是以更高的密度（$W/mm^2$）集中在一個更小的面積上。如果封裝技術和熱界面材料（TIM）跟不上，熱量會在芯片與封裝的界面處形成一個“瓶頸”，導致局部溫度過高，即便模塊外殼溫度看似正常。這使得封裝技術，如擴散焊（diffusion soldering），以及模塊的結-殼熱阻（$R_{th(j-c)}$）參數，變得比以往任何時候都更加關鍵。

第四章 34mm SiC MOSFET模塊平臺的應用價值

本章將基于提供的基本半導體（BASiC Semiconductor）34mm SiC MOSFET模塊系列的規格書，進行深入的定量分析，將器件級的參數與工業焊機應用中的系統級價值直接關聯。

4.1 平臺概述：標準化封裝下的可擴展系列

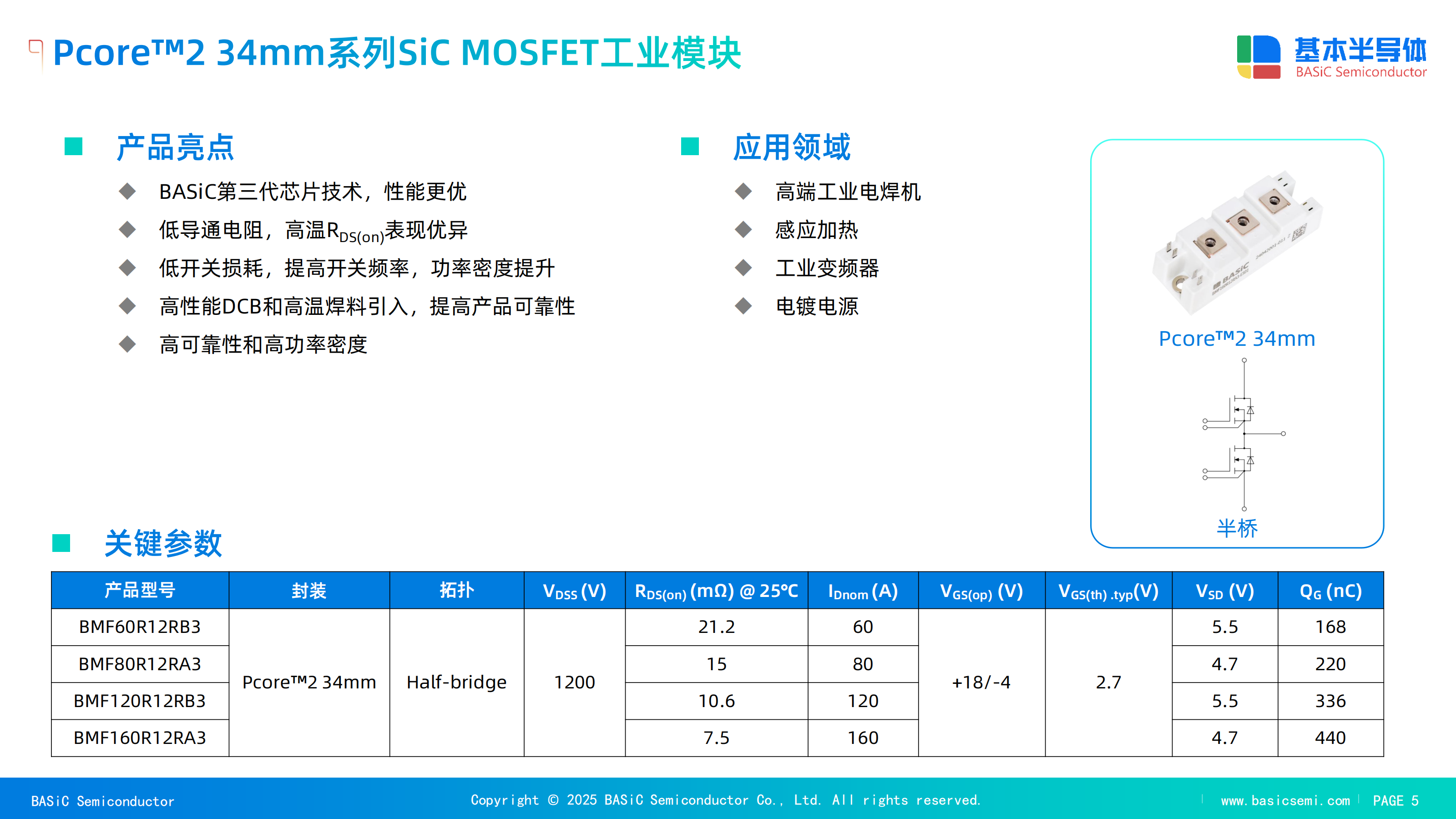

分析的系列產品包括BMF60R12RB3 (60A)、BMF80R12RA3 (80A)、BMF120R12RB3 (120A)和BMF160R12RA3 (160A)四款1200V SiC MOSFET半橋模塊 。

該系列最核心的戰略價值在于，所有不同電流等級的模塊均采用了完全相同的34mm標準工業封裝 。這一特性為焊機制造商提供了一個強大的“平臺化設計”基礎。設計師可以使用統一的機械結構、散熱器、PCB布局和驅動電路，通過簡單地更換不同電流等級的34mm模塊，即可開發出覆蓋不同功率段的完整焊機產品線。這種模塊化方法能夠極大地縮短研發周期，降低物料清單（BOM）的復雜性，并簡化生產和供應鏈管理，從而顯著節約成本。

此外，該系列全部采用1200V的耐壓等級，這是一個針對工業應用的戰略性選擇。對于輸入為三相380V/480V交流電的焊機，經過整流后的直流母線電壓通常在560V至680V之間。1200V的額定電壓為系統提供了充足的電壓裕量，以應對電網波動、感性負載開關等引起的電壓尖峰和過沖，這是SiC技術高臨界擊穿場強優勢的直接體現，顯著增強了設備在嚴酷工業環境下的魯棒性和長期可靠性 。

4.2 性能深入分析：定量的損耗與熱性能評估

為了直觀地比較該系列模塊的性能，我們對其關鍵參數進行分析。

4.2.1 導通損耗分析

導通損耗由導通電阻 $R_{DS(on)}$ 決定。SiC MOSFET的 $R_{DS(on)}$ 隨溫度升高而增加，因此評估高溫下的性能至關重要。從規格書中可以看到，隨著模塊電流等級的提升，其導通電阻顯著降低，這有助于控制大電流下的導通損耗。

4.2.2 開關損耗分析

開關損耗由開通能量 $E_{on}$ 和關斷能量 $E_{off}$ 決定。在硬開關應用中，開關損耗 $P_{sw} = (E_{on} + E_{off}) times f_{sw}$。下表計算了在100 kHz開關頻率下的理論硬開關損耗，以展示損耗隨電流等級的擴展趨勢。需要強調的是，在實際的軟開關應用（如LLC）中，這些開關損耗將被大幅削減。

4.2.3 熱性能估

結-殼熱阻 $R_{th(j-c)}$ 是衡量模塊散熱能力的關鍵指標，它表示從芯片結（發熱源）到模塊外殼的熱量傳遞阻力。$R_{th(j-c)}$ 越低，散熱越容易。分析規格書數據可以發現一個關鍵趨勢：隨著模塊電流等級從60A提升至160A（增加2.7倍），其 $R_{th(j-c)}$ 從0.70 K/W下降至0.29 K/W（降低2.4倍）。

這種非線性的改善關系表明，制造商在設計更高功率的模塊時，并不僅僅是簡單地并聯更多芯片，而是主動地優化了封裝的散熱設計，例如采用更大面積的芯片、更先進的芯片貼裝技術（如燒結銀或擴散焊）以及更高導熱率的陶瓷基板。這印證了上一章節的分析，即應對SiC芯片高功率密度的挑戰，先進的封裝技術是必不可少的。這種“電-熱協同設計”為系統設計師提供了極大的信心，確保了平臺在功率擴展的同時，其熱性能也能可靠地跟上，從而實現了真正的“熱-機可擴展性”，降低了高功率設計的風險。

表2：34mm SiC MOSFET模塊系列關鍵性能參數對比

4.3 案例研究：量化SiC方案的優勢

為了更具體地展示34mm SiC模塊的應用價值，我們構建一個仿真案例：設計一臺輸出功率為10 kW的全橋LLC諧振逆變焊機。

設計參數：

拓?fù)洌喝珮騆LC

直流母線電壓 $V_{DC}$：560 V (由400V三相交流整流得到)

輸出功率 $P_{out}$：10 kW

開關頻率 $f_{sw}$：100 kHz

假定整機效率 $eta$：97%

原邊RMS電流 $I_{p,rms} approx (P_{out} / eta) / V_{DC} = (10000 / 0.97) / 560 approx 18.4~A$

方案A：采用SiC模塊的現代高頻方案

器件選擇： 采用兩個BMF80R12RA3半橋模塊 (80A, 1200V) 24。選用80A模塊為18.4A的應用提供了巨大的設計裕量，有利于提升可靠性。

損耗計算：

導通損耗 (每開關管): $P_{cond} = I_{p,rms}^2 times R_{DS(on)} @ 175^circ C = (18.4~A)^2 times 0.0278~Omega approx 9.4~W$

開關損耗 (每開關管): 在LLC拓?fù)渲?，開通損耗 $E_{on}$ 因ZVS而接近于零。關斷過程接近ZCS，主要損耗來自輸出電容 $C_{oss}$ 的充放電。規格書中的 $E_{off} = 1.3~mJ$ 是在80A電流下的測試值。在18.4A的實際工作電流下，關斷損耗會大幅降低。保守估計其為額定值的20%，即 $0.26~mJ$。因此，$P_{sw} approx 0.26 times 10^{-3}~J times 100 times 10^3~Hz = 26~W$。

總損耗 (每開關管): $P_{total,sw} approx 9.4~W + 26~W = 35.4~W$

逆變器總損耗: $P_{total,inv} = 4 times 35.4~W = 141.6~W$

系統效率 (僅逆變級): $eta_{inv} = 10000 / (10000 + 141.6) approx 98.6%$

方案B：采用Si IGBT的傳統低頻方案

器件選擇： 采用典型的1200V/75A Si IGBT模塊。由于IGBT在高頻下開關損耗巨大，其實際工作頻率通常被限制在20 kHz。

損耗計算 (在20 kHz下):

導通損耗 (每開關管): 典型 $V_{CE(sat)} approx 2.2~V$。原邊平均電流 $I_{p,avg} approx I_{p,rms} times 0.9 approx 16.6~A$。$P_{cond} = V_{CE(sat)} times I_{p,avg} times D = 2.2~V times 16.6~A times 0.5 approx 18.3~W$。

開關損耗 (每開關管): 一個典型的IGBT在額定電流下的總開關能量 $E_{total}$ 約為8 mJ。在18.4A的輕載下，我們假定其 $E_{total}$ 降低至 $2~mJ$。$P_{sw} = 2 times 10^{-3}~J times 20 times 10^3~Hz = 40~W$。

總損耗 (每開關管): $P_{total,sw} approx 18.3~W + 40~W = 58.3~W$

逆變器總損耗: $P_{total,inv} = 4 times 58.3~W = 233.2~W$

系統效率 (僅逆變級): $eta_{inv} = 10000 / (10000 + 233.2) approx 97.7%$

對比結論：

效率： SiC方案的逆變級效率（98.6%）顯著高于IGBT方案（97.7%），總損耗降低了約39%。這意味著更少的能源浪費和更低的工作溫度。

頻率與功率密度： SiC方案的工作頻率（100 kHz）是IGBT方案（20 kHz）的5倍。這意味著SiC方案可以采用體積和重量僅為IGBT方案約1/5的變壓器和磁性元件。結合更低的損耗帶來的散熱器小型化，SiC方案的整機功率密度將得到革命性的提升。

這個案例清晰地量化了34mm SiC模塊平臺的應用價值：它不僅能提升效率，更關鍵的是，它通過實現5倍的頻率提升，從根本上改變了設備的物理形態，實現了市場所需的輕量化和便攜化。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

第五章 綜合與戰略建議

5.1 未來趨勢：前行之路

工業焊機電源的技術演進遠未結束?；诋?dāng)前的變革，我們可以預見未來的幾個關鍵發展方向：

更高頻率與磁集成： 隨著SiC器件技術的成熟和成本的降低，工作頻率將繼續向更高（數百kHz甚至MHz級）的領域探索。這將推動平面磁技術（Planar Magnetics）的應用，即直接在PCB上制作變壓器和電感繞組，從而實現極致的功率密度和自動化生產。

氮化鎵（GaN）的興起： 作為另一種重要的寬禁帶半導體，氮化鎵（GaN）在高頻特性上比SiC更具優勢，但在耐壓和電流能力上目前尚不及SiC 。在未來，GaN可能會在中低功率、超高頻率的焊機應用中成為SiC的有力競爭者或互補技術。

智能化與數字化控制： 為了完全發掘?qū)捊麕骷臐摿?，控制技術必須跟上。具備先進保護功能、能夠精確控制開關瞬態的智能柵極驅動器，以及能夠?qū)崿F(xiàn)復雜控制算法（如混合頻率/相位調制的LLC控制）的高性能數字信號處理器（DSP），將成為未來焊機電源的標配。

5.2 對系統架構師的建議

對于負責規劃和設計下一代工業焊機的技術決策者，本報告提出以下戰略建議：

擁抱協同效應，優選“LLC + SiC”架構： 為了在未來的市場競爭中獲得能效和功率密度的雙重優勢，應將LLC諧振拓?fù)渑cSiC MOSFET模塊的組合作為高性能產品線的首選技術路徑。這是一種經過驗證的、能夠最大化發揮兩者優勢的協同組合。

采納平臺化設計，降低開發成本與風險： 積極利用如本文分析的34mm標準封裝模塊系列，構建平臺化的產品架構。通過在統一的硬件平臺上更換不同功率等級的核心模塊，可以快速響應市場需求，推出系列化產品，同時大幅降低研發、測試和供應鏈管理的成本。

投資高頻設計能力，構筑核心技術壁壘： 成功應用SiC技術的前提是掌握先進的高頻電力電子設計能力。企業應重點投入資源，培養團隊在高速PCB布局、EMI抑制與管理、先進熱管理以及高精度柵極驅動等方面的核心能力。這些“know-how”將成為在SiC時代構筑技術壁壘的關鍵。

5.3 結論

工業焊接行業正處在一場由碳化硅（SiC）技術驅動的深刻變革之中。SiC MOSFET憑借其遠超傳統硅器件的物理特性，打破了長期以來限制焊機性能提升的頻率瓶頸。當這些卓越的半導體器件與高效的軟開關拓?fù)洌ㄌ貏e是LLC諧振拓?fù)洌┫嘟Y(jié)合，并被封裝在標準化的工業模塊中時，它們共同催生了新一代的工業焊機——這些設備比以往任何時候都更高效、更緊湊、更可靠。

本文所分析的34mm SiC模塊平臺，正是這一技術革命中關鍵組件的縮影。它通過標準化的封裝實現了電、熱、機械層面的全面可擴展性，為設備制造商提供了一條通往高性能、平臺化產品開發的捷徑。對于致力于在激烈市場競爭中保持領先地位的焊機制造商而言，理解并采納由SiC技術引領的新范式，將是其未來成功的戰略基石。
