傾佳電子技術報告：基本半導體34mm碳化硅（SiC）功率模塊產品線深度分析及在關鍵工業應用中的技術潛力評估

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

摘要

傾佳電子通過對基本半導體（BASiC）34mm SiC功率模塊產品線的全面分析，證實其在性能、效率和功率密度上相較于傳統IGBT模塊具備顯著優勢。核心優勢包括：極低開關損耗、卓越的高溫性能以及實現系統級小型化的能力。通過詳實的仿真數據和實測參數，量化了這些優勢在逆變焊機、電鍍電源等高頻高能效應用中的巨大潛力。同時，傾佳電子也深入剖析了SiC技術在驅動、并聯均流等方面面臨的挑戰，并提供了基于米勒鉗位等功能的成熟解決方案，為SiC在工業領域的廣泛應用提供了清晰的技術路徑。

1. 引言

1.1 全球功率半導體技術發展趨勢

在過去數十年里，功率半導體技術一直是電力轉換系統的核心驅動力。隨著全球?qū)δ茉葱?、系統小型化和性能提升的需求日益增長，傳統以硅（Si）為基礎的功率器件已逐漸接近其材料物理極限。為此，業界將目光轉向了寬禁帶（WBG）半導體材料，如碳化硅（SiC）和氮化鎵（GaN）。這些新材料的出現，正在引發一場功率電子領域的深刻變革。

碳化硅作為一種重要的寬禁帶半導體，在物理特性上遠超傳統硅材料。例如，其禁帶寬度是硅的三倍，臨界電場強度是硅的十倍，熱導率是硅的三倍以上 1。這些優越的物理特性直接轉化為SiC功率器件的卓越性能，使其能夠支持更小、更輕的功率設計，并實現更高的功率密度 。此外，基于SiC的功率器件能夠在高達

200°C的結溫下穩定工作（僅受限于封裝），大大降低了對散熱系統的依賴，從而支持設計出更緊湊、更可靠、更堅固的解決方案 。SiC技術的進步，使得現有電源設計可以在不進行重大架構變更的情況下，快速集成其性能和效率優勢，同時將物料清單（BOM）成本維持在可控范圍內 。

1.2 傾佳電子全力推動基本半導體SiC模塊在中國電力電子市場的應用

傾佳電子旨在對基本半導體（BASiC）的34mm SiC MOSFET模塊產品線進行一次全面、深入的技術分析。傾佳電子將從以下幾個關鍵維度展開：首先，綜述該產品線的核心特性和關鍵型號參數；其次，通過詳實的數據，深入對比SiC MOSFET與傳統IGBT模塊在技術性能上的差異，并評估其在特定應用中全面替代IGBT的潛力；最后，詳細分析這些模塊在電鍍電源、電解電源、逆變焊機、商用電磁爐、工業感應加熱及高頻直流電源等核心工業應用中的技術優勢與廣闊前景。傾佳電子旨在為功率電子系統設計工程師、系統架構師及技術決策者提供權威且具實踐指導意義的參考依據。

2. 基本半導體34mm SiC MOSFET模塊產品線綜述

2.1 產品線核心特性與設計亮點

基本半導體推出的34mm SiC MOSFET模塊系列，作為其核心工業模塊產品線，以其獨特的封裝和卓越的性能脫穎而出 。該系列均采用標準34mm半橋拓?fù)浞庋b，提供了覆蓋60A至160A連續電流等級的豐富型號，包括BMF60R12RB3、BMF80R12RA3、BMF120R12RB3和BMF160R12RA3 。

該產品線的設計理念秉持“車規級產品設計”，以確保高可靠性和在嚴苛工業環境下的長期穩定性 。其關鍵技術亮點包括：

低導通損耗與優異的高溫性能：采用公司第三代芯片技術，實現了極低的導通電阻，并在高溫下保持了出色的R_{DS(on)}性能 。

低開關損耗與高開關頻率：模塊的低電感設計和SiC芯片本身的特性，使其開關損耗極低，非常適合用于高開關頻率的應用，進而有助于減小設備體積和提高功率密度 。

高可靠性封裝：模塊內部采用了高性能的text{Al}{2}text{O}{3}$直接覆銅陶瓷基板（DCB）和高溫焊料，顯著提升了產品的熱循環可靠性 。

集成NTC溫度傳感器：多數模塊集成了負溫度系數（NTC）熱敏電阻，便于實時監控芯片溫度，實現更精準的熱管理和系統保護 。

2.2 主要型號參數概覽與對比

下表1匯總了基本半導體34mm SiC MOSFET模塊產品線中各主要型號的核心技術參數。

Table 1: 基本半導體34mm SiC MOSFET模塊產品線核心參數對比

從上表可以觀察到，隨著模塊額定電流等級（IDnom）從60A提升至160A，其導通電阻（RDS(on)）和熱阻（Rth(j?c)）呈現規律性的下降趨勢，而總柵極電荷（QG）和開關能量（Eon、Eoff）則隨之上升。這種現象是功率模塊設計中固有的物理權衡。額定電流的提高通常是通過在模塊內并聯更多數量的SiC芯片來實現。從電學原理來看，電阻和熱阻是并聯關系（1/Rtotal=∑1/Ri），因此，并聯芯片的數量越多，總導通電阻和總熱阻就越低，從而降低了傳導損耗和改善了散熱性能。

然而，芯片的并聯同樣會導致總柵極電荷（QG）和總輸入電容（Ciss）的增加，因?yàn)殡娙菀沧裱⒙?lián)關系（Ctotal=∑Ci）。更高的總柵極電荷意味著需要更大的驅動電流和更長的驅動時間來完成器件的開通和關斷，這直接導致了開關損耗（Eon、Eoff）的增加。因此，在選擇模塊時，工程師需要在低傳導損耗和低開關損耗之間進行權衡。對于以傳導損耗為主的低頻應用，選擇高電流等級模塊（如BMF160R12RA3）可以獲得更優的性能；而對于以開關損耗為主的高頻應用，可能需要考慮使用較低電流等級的模塊，或通過多模塊并聯的方式，在滿足電流需求的同時降低單個模塊的總QG，以減少總開關損耗。

2.3 BMF80R12RA3典型模塊詳細性能分析

作為產品線的核心代表，BMF80R12RA3模塊（1200V, 80A）的性能表現尤為突出 。其典型導通電阻在25°C時為15.6mΩ，在175°C高溫下僅為27.8mΩ，這表明其高溫導通性能優異 。模塊在

Tvj=25°C時的總柵極電荷Q_{G}典型值為220nC，開通和關斷開關能量分別僅為2.4mJ和1.0mJ 。

該模塊的一個關鍵技術亮點是其體二極管（Body Diode）的卓越反向恢復性能 。在Tvj=25°C時，其反向恢復時間僅為20.2ns，反向恢復電荷（Qrr）為0.3μC，反向恢復能量（Err）僅為67.3μJ 。在高溫Tvj=175°C下，雖然這些參數有所增加，但其絕對值依然遠低于同等規格的IGBT模塊 。

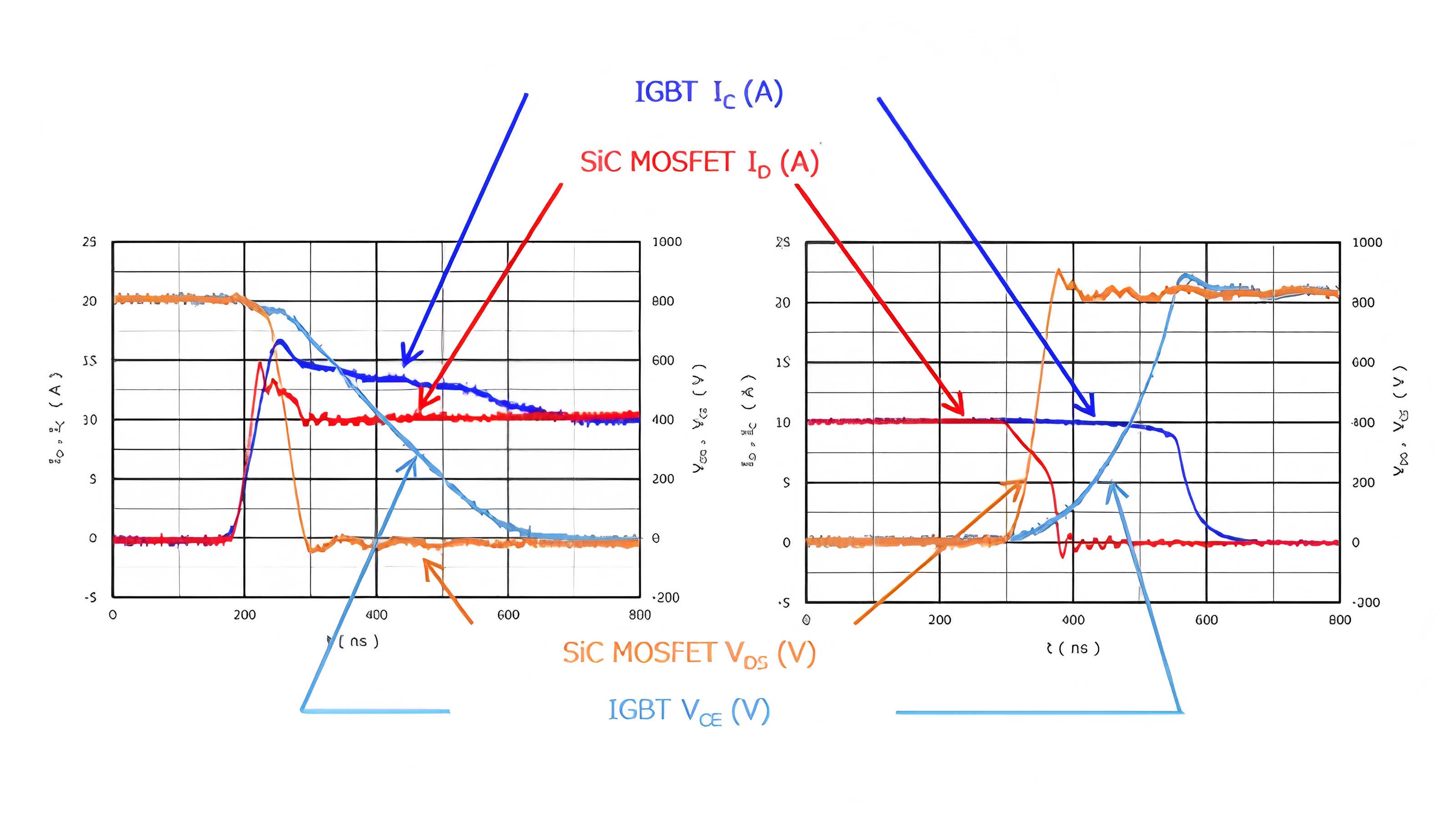

體二極管反向恢復性能是SiC MOSFET相對于IGBT的一個根本性技術優勢。這種差異源于兩類器件的基本物理工作原理。SiC MOSFET是單極型器件，其導通和關斷僅依賴于多數載流子（電子）的流動。當其體二極管導通后，反向恢復過程主要由寄生電容決定，不會產生IGBT中因少數載流子（空穴）復合而導致的“拖尾電流”（Current Tail）現象 。拖尾電流是IGBT在高頻關斷時產生的主要損耗源之一。由于SiC器件不存在這種效應，其反向恢復時間極短，能量損耗微乎其微。這一特性使得SiC模塊在硬開關拓?fù)渲心芤赃h(yuǎn)高于IGBT的頻率工作，同時保持極高的能效，這對于逆變焊機、高頻直流電源等應用至關重要。

3. SiC MOSFET與傳統IGBT模塊技術潛力深度對比

3.1 核心技術優勢：材料特性與器件性能

SiC MOSFET相對于傳統硅基IGBT的優越性源于材料物理特性的根本性差異 。SiC的寬禁帶（3.26eV）使其能夠承受更高的臨界電場強度，從而允許設計更薄的漂移層，這直接導致了通態電阻（RDS(on)）的大幅下降。此外，SiC的高熱導率使其能更有效地將熱量從芯片傳導至散熱器，極大地降低了結-殼熱阻，提升了散熱能力。同時，寬禁帶的特性也使得SiC器件能夠承受更高的工作結溫（可達175°C），降低了對復雜冷卻系統的要求 。

這些材料優勢共同轉化為器件性能的飛躍。下表2對比了SiC MOSFET與IGBT模塊在多個核心參數上的顯著差異。

Table 2: SiC MOSFET與傳統IGBT模塊核心性能參數對比

3.2 損耗與效率對比：仿真數據分析

基本半導體通過電力電子仿真，模擬了BMF80R12RA3模塊在實際工況中的性能表現，并與傳統IGBT模塊進行了對比 。仿真條件設定為：全橋拓?fù)洹㈦姾笝C(jī)功率20kW、散熱器溫度

80°C、直流母線電壓540V，并對比了在不同開關頻率下的損耗與效率。

Table 3: BMF80R12RA3與傳統IGBT模塊在20kW焊機應用中的損耗與效率仿真數據對比

仿真數據顯示，盡管BMF80R12RA3模塊的工作頻率從IGBT時代的20kHz大幅提升至80kHz，其總損耗僅為1200V 100A IGBT模塊的一半左右，整機效率提高了近1.58個百分點 。損耗的顯著降低直接帶來了系統級能效的飛躍。損耗的減少意味著功率器件產生的熱量大大降低，從而對散熱系統的要求也隨之減小，可采用更小、更輕的散熱器。同時，開關頻率的提升能夠使電源系統中的無源元件，如變壓器、電感和電容，實現指數級的小型化和輕量化，因?yàn)檫@些元件的尺寸與工作頻率成反比。這兩方面效應的疊加，使得整個電源系統的功率密度實現了質的飛躍。

3.3 SiC全面取代IGBT的潛力與挑戰

在特定應用中，SiC技術展現出全面取代IGBT的巨大潛力。例如，有觀點指出，一個50A的碳化硅模塊可以替代一個150A的硅模塊 ，這從性能上充分證明了SiC的優越性。在對能效、體積和重量有嚴格要求的應用領域，如新能源汽車、高頻工業電源、光伏逆變器等，SiC正在加速取代傳統硅器件，成為必然趨勢。

然而，SiC在廣泛應用中也面臨一些挑戰。首先是成本問題。盡管SiC襯底和代工成本正逐年下降，但目前SiC MOSFET的系統成本仍然比同等性能的IGBT系統高出約10% 。其次是短路耐受能力。SiC MOSFET的短路耐受時間通常小于5μs，遠低于IGBT的10μs以上 。這要求配套的短路保護電路必須在極短的時間內（通常在3μs內）快速響應，以防止器件損壞 。最后，SiC的高開關速度（高dv/dt）也對驅動器提出了更高的要求，需要專門設計的驅動電路來應對米勒效應等挑戰。

4. 關鍵應用領域的技術優勢與潛力分析

4.1 逆變焊機與工業感應加熱

逆變焊機和工業感應加熱設備的核心需求是高頻、高效率和高功率密度。這些應用需要快速、精準地控制大電流，以實現高質量的焊接或加熱工藝。SiC MOSFET模塊在這些應用中的技術優勢與該需求高度匹配。如第3.2節的仿真數據所示，即使在80kHz的高頻率下，BMF80R12RA3模塊的總損耗仍遠低于IGBT，這使得整機效率更高，散熱需求更低。高開關頻率不僅能縮小變壓器和電感等磁性元件的體積，使焊機或加熱設備更加輕便，還能加快系統的動態響應速度，使輸出電流和功率的控制更加精準，從而易于實現更高質量的工藝控制 。

4.2 電鍍電源與電解電源

電鍍與電解電源對能效和電流控制精度要求極高。在這些大功率長時間運行的應用中，即使是微小的效率提升，也能帶來巨大的節能收益。SiC模塊的低導通和低開關損耗特性，能夠最大限度地減少能量在轉換過程中的熱損失 。同時，SiC器件能夠承受更高的工作結溫，這使得在高溫環境下，電源仍能穩定可靠地運行，并減少對昂貴的冷卻系統的依賴，從而降低了系統成本和體積 。此外，SiC的高頻開關能力使得電源可以提供更平滑、更穩定的直流輸出，對于確保電鍍和電解工藝的均勻性和一致性至關重要。

4.3 高頻直流電源與商用電磁爐

高頻直流電源和商用電磁爐等應用對功率密度和能效要求嚴苛。這些應用中，高頻開關是實現小型化的關鍵。SiC MOSFET的低開關損耗和無反向恢復特性，使其成為L(zhǎng)LC諧振變換器、全橋移相等高頻硬開關或軟開關拓?fù)涞睦硐脒x擇 。通過將開關頻率從IGBT的20kHz提升至100kHz甚至更高，可以顯著減小變壓器、電容和電感等無源元件的尺寸和重量 。最終，這使得高頻直流電源和商用電磁爐能夠?qū)崿F(xiàn)更高的功率輸出，同時將體積和重量壓縮至傳統硅方案無法企及的水平。

5. 驅動與并聯應用技術解析

5.1 SiC MOSFET驅動的特殊要求與挑戰

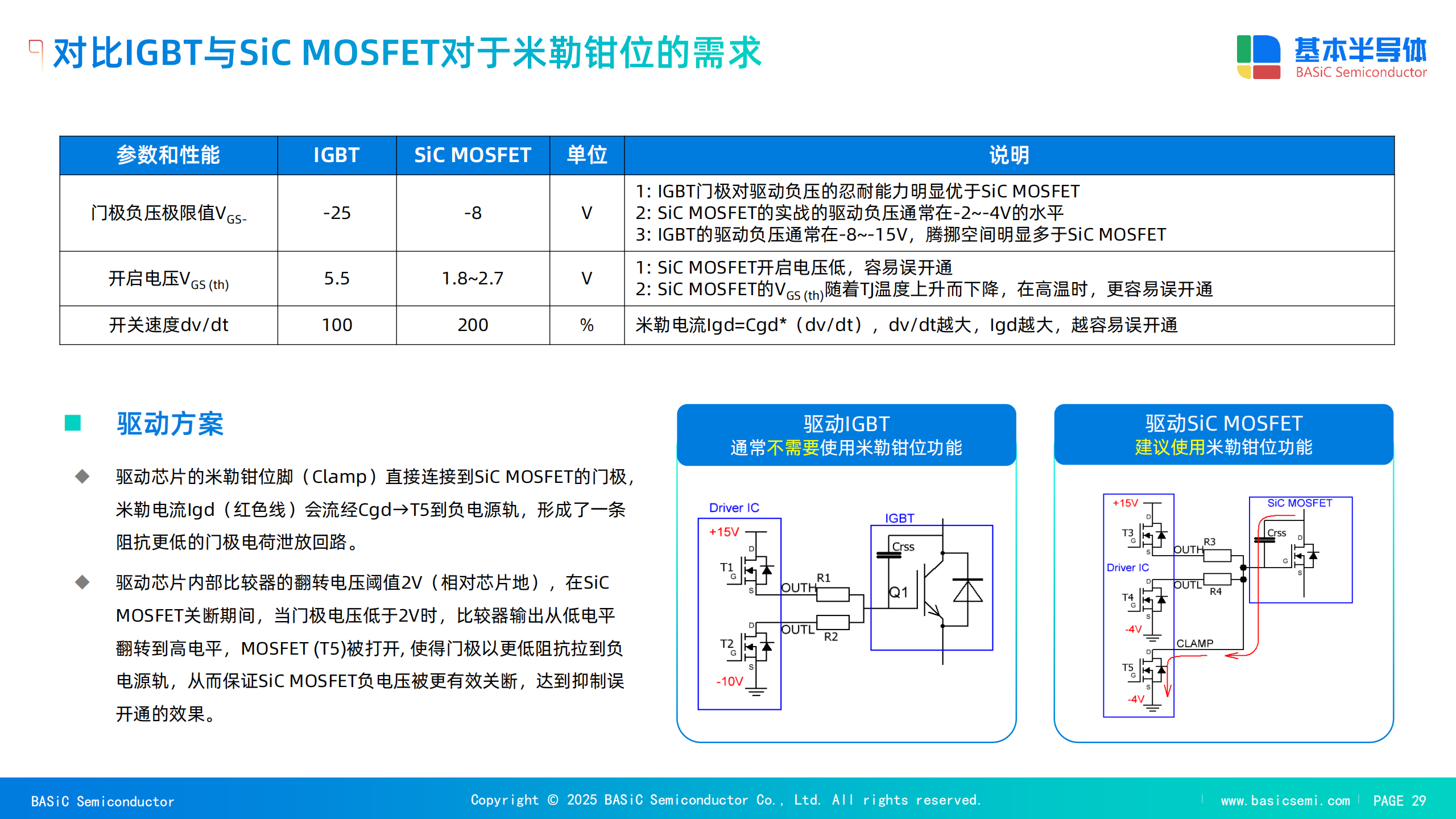

盡管SiC MOSFET性能優越，但其高開關速度也帶來了驅動上的特殊挑戰，其中最突出的問題是米勒效應（Miller Effect）導致的誤導通風險。在半橋或全橋電路中，當一個開關管（如上管）開通時，橋臂中點的電壓會迅速上升。這種高dv/dt會通過關斷管（如下管）的柵極-漏極寄生電容（Cgd）產生一個米勒電流（Igd=Cgd×dv/dt） 。這個米勒電流流經門極關斷電阻（RGoff），會在下管的柵極-源極之間產生一個正向電壓（Vgs=Igd×RGoff）。如果這個電壓超過了SiC MOSFET較低的閾值電壓（Vgsth），就會導致本應保持關斷的下管意外導通，造成橋臂短路（也稱為“直通”），進而損壞器件 。

為了解決這一問題，基本半導體在其驅動方案中集成了米勒鉗位（Miller Clamp）功能。基本半導體的產品手冊詳細展示了米勒鉗位功能的工作原理和實測效果 。通過雙脈沖測試，實測波形對比顯示，在沒有米勒鉗位功能的情況下，下管的門極電壓被高dv/dt抬高至7.3V，遠超其2.7V的閾值電壓，存在嚴重的誤導通風險 。而當啟用米勒鉗位功能后，該電壓被有效鉗制在2V以下，成功抑制了誤導通現象 。

米勒鉗位的工作原理是在SiC MOSFET關斷期間，當其門極電壓降至特定閾值（例如BTD5452R芯片的1.8V）時，驅動芯片內部的鉗位開關會被激活 。這個開關會在門極和負電源軌之間形成一個極低阻抗的通路，迅速泄放米勒電流，有效防止門極電壓被抬高，從而確保器件可靠關斷。這表明，米勒鉗位是驅動SiC MOSFET在高頻、硬開關應用中不可或缺的保護機制。

Table 4: 米勒鉗位功能在SiC模塊中的應用效果

5.2 多管并聯均流技術與實踐建議

在大功率應用中，通過將多個SiC MOSFET并聯來提高電流容量是一種經濟有效的方法 。然而，由于芯片參數（如閾值電壓V_{th}和導通電阻R_{ds(on)}）的離散性、模塊內部芯片布局的不對稱性以及寄生電感（Lσ）的不匹配，多管并聯容易出現動態電流不平衡現象，導致某些器件承受過高的應力 。

為了實現可靠的并聯均流，需要綜合考慮設計方案。實踐建議包括：

優化PCB布局：盡可能減小驅動回路和功率回路的寄生電感，尤其是源極寄生電感，并確保每個并聯通道的電感對稱性 。

獨立柵極電阻：對于并聯的SiC MOSFET，建議為每個柵極配置獨立的柵極電阻，這有助于減少開關過程中的振鈴，并避免器件因振蕩而超出其最大額定電壓 。

米勒鉗位功能的應用：當并聯模塊需要使用米勒鉗位功能時，為了不破壞驅動回路的一致性，推薦在驅動芯片的米勒鉗位腳（Clamp）與每個SiC MOSFET的門極之間分別串聯一個肖特基二極管 。這些二極管應選擇低壓降型號，以確保米勒鉗位通路的一致性，從而實現動態均流。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6. 結論與未來展望

6.1 核心結論回顧

傾佳電子的分析結果表明，基本半導體34mm SiC MOSFET模塊產品線在性能、效率和功率密度方面均展現出顯著的卓越性。通過對BMF系列模塊參數的橫向?qū)Ρ?，證實了其在低導通損耗、低開關損耗和優異高溫性能上的優勢。特別是BMF80R12RA3模塊的仿真數據，有力證明了SiC技術能夠在大幅提升開關頻率的同時，將系統總損耗降低一半，進而實現系統級的小型化和輕量化。這些技術優勢使其在電鍍電源、電解電源、逆變焊機、工業感應加熱、高頻直流電源和商用電磁爐等應用中具有巨大的技術潛力。盡管SiC面臨成本和驅動等挑戰，但通過采用米勒鉗位等先進驅動技術，這些挑戰已能被有效解決。

6.2 SiC技術在工業領域的未來展望

隨著全球?qū)δ茉葱屎吞贾泻湍繕?biāo)的日益重視，SiC技術在工業功率轉換領域的應用前景將愈加廣闊。隨著SiC襯底制造技術和批量生產工藝的持續進步，其成本將繼續下降，從而加速其在更多領域的商業化應用。未來的趨勢將是SiC在充電樁、數據中心電源、光伏逆變器等對能效和功率密度有核心需求的領域加速取代傳統硅器件，并最終成為高功率工業應用的主流技術?；景雽?dǎo)體以其34mm SiC模塊產品線，正處于這場技術變革的前沿，為工業界的能效革命提供了強大的技術支持。
