一、項目背景
華東某國有大型機電廠 2024 年啟動“柔性化葉片加工線”技改，控制層采用基恩士 KV-8000 系列 PLC（型號：KV-8000/CPU-UTB，固件 V2.4.1），通過 EtherNet/IP 對 4 組進口CAN總線 IO 卡（德國 Helmholz CAN-IO-32 系列，每卡 32 點，共 128 點混合 I/O）進行實時數據交互，實現液壓夾緊、真空吸附、切削液流量以及工件在位檢測的閉環控制。由于協議差異，PLC 與 IO 卡之間“語言不通”，現場曾嘗試用 PCI-CAN 板卡+工控機軟件中轉，結果延遲高達 300 ms，周期性丟包 2 %，導致夾緊缸動作滯后、葉片報廢率上升。廠方最終選用“遠創智控”工業級協議轉換網關YC-EIP-CAN作為核心橋梁，2025 年 3 月完成部署，至今連續無故障運行 8 個月，成為集團內部“異構網絡標桿案例”。

二、設備清單與網絡拓?fù)?/p>

1.控制層

·基恩士PLC：KV-8000/CPU-UTB，內置EtherNet/IP Scanner 端口

·基恩士 10" 觸摸屏：VT5-X10WD，用于狀態監控與報警

2.轉換層

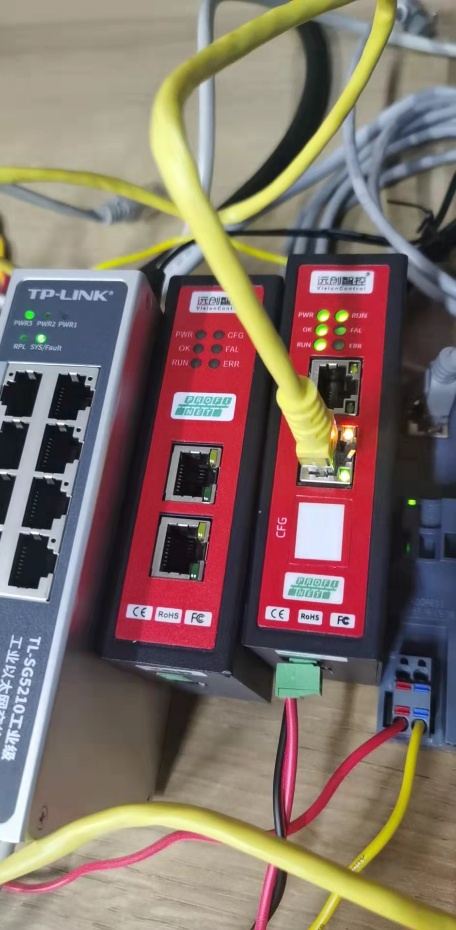

·遠創智控協議網關：YC-EIP-CAN工業級協議轉換網關（V1.6.3 固件），金屬殼體，DIN 導軌安裝，24 VDC/6 W，工作溫度 -40~85 ℃，通過 ODVA 認證

3.設備層

·CAN-IO-32 遠程 IO 卡 4 塊，Node-ID 分別設為 11、12、13、14，波特率 500 kbps，終端電阻 120 Ω

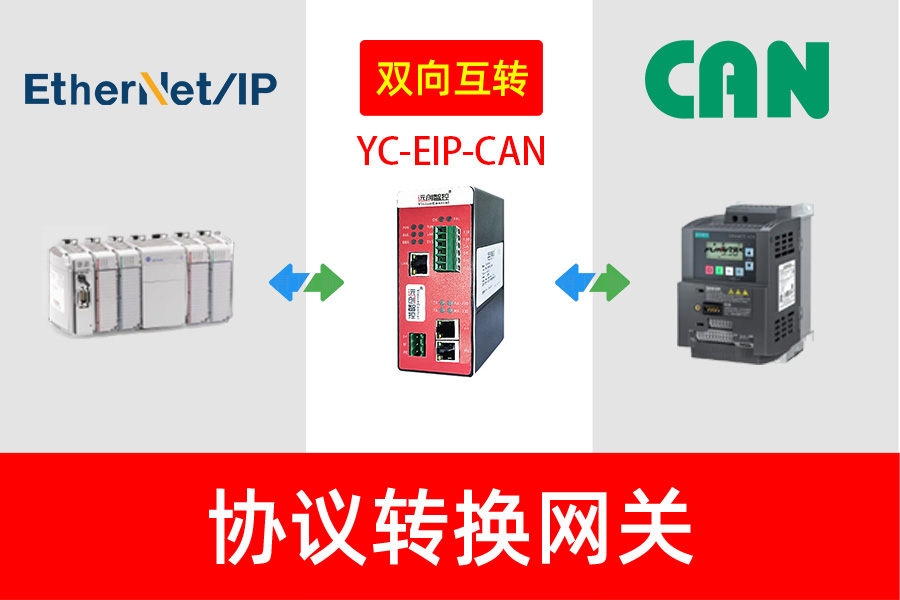

4.網絡拓?fù)?br /> PLC ←→（超五類工業以太網）←→ YC-EIP-CAN協議轉換網關←→（屏蔽雙絞線，總線型）←→ 4×CAN-IO-32
網關 IP：192.168.1.10；PLC IP：192.168.1.2；CAN 支線最遠距離 85 m，實測信號幅值 1.8 V，余量充足。

三、實施步驟

1.前期勘察
技術組用 KV-Studio 在線掃描，確認PLC掃描列表空余 1 個 EtherNet/IP 從站槽位；使用 Helmholz CAN-Check 軟件測得 4 塊 IO 卡心跳間隔 10 ms，數據域長度 8 byte。

2.硬件安裝
① 在控制柜右側預留 75 mm 散熱空間，導軌固定 YC-EIP-CAN；
② 24 VDC 取自西門子 SITOP PSU8600 冗余電源，5 A 分路獨立熔斷；
③ 以太網采用 M12-D 編碼接頭，屏蔽層 360° 壓接；
④CAN總線采用 0.34 mm2 屏蔽雙絞線，干線兩端啟用網關內置 120 Ω，支線長度 ≤ 0.3 m。

3.網關配置（遠創 GW-Builder 軟件）
a. EtherNet/IP 側

·導入 YC-EIP-CAN.eds，設 Input 16 byte、Output 16 byte，RPI 5 ms

·分配名稱“CAN_Bridge”，PLC 掃描列表自動識別
b.CAN側

·波特率 500 kbps，模式 CAN2.0B

·建立 8 條“發送-接收”映射：
TPDO1（11→PLC）ID=0x18F01101，長度 8 byte，映射到 Input Byte0-7
RPDO1（PLC→11）ID=0x20F01101，長度 8 byte，映射到 Output Byte0-7
其余三塊 IO 卡依此類推
c. 邊緣計算

·啟用“超時保持”功能，CAN 斷線 50 ms 后自動保持上一次輸出，防止夾緊缸泄壓

·設定“變化觸發”上傳，模擬量偏差 > 1 % 才更新，以太網負載下降 37 %

4.PLC 側編程
在 KV-Studio 創建新 Tag：

·輸入?yún)^(qū) %IW100~%IW107 對應 4 張卡 64 點 DI、8 點 AI

·輸出區 %QW100~%QW107 對應 64 點 DO、8 點 AO
采用 ST 語言編寫 5 ms 周期任務，對真空壓力 AI 進行滑動平均濾波，門限判斷后輸出報警位。

5.聯調與優化

·首輪測試發現 IO 卡 14 偶發 Timeout，查為支線阻抗過高，更換 22 AWG 線纜后消失；

·將 RPI 由 5 ms 調至 4 ms，CAN 負載 62 %→68 %，延遲由 1.2 ms 降至 0.8 ms；

·72 h 烤機，PLC 監控 4.3×10?次報文零丟包，通訊成功率 99.999 %，符合 IEC 61158 要求。

四、應用效果

1.實時性
葉片加工節拍由 65 s 縮短到 58 s，液壓夾緊響應時間從 210 ms 降至 18 ms，廢品率下降 1.1 %，年節約成本約 96 萬元。

2.維護性
新增一張 IO 卡僅需 15 min：接線→設置 Node-ID→GW-Builder 復制映射→下載，無需重啟 PLC；
網關自帶 Web 診斷，現場工程師用手機即可查看CAN錯誤計數器、以太網負載，故障定位時間由 2 h 縮短到 10 min。

3.擴展性
總線型拓?fù)渲С肿疃?16 塊 IO 卡，未來再上 5 軸加工中心只需在同一根CAN上并聯，布線零改動；
廠部信息化平臺通過 OPC UA 接口讀取網關邊緣變量，實現 MES 報工與能耗統計，為 2026 年“黑燈產線”打下基礎。

4.穩定性
運行 8 個月以來，網關 MTBF > 9×10?h，環境溫度最高 55 ℃，金屬外殼溫升僅 11 ℃；
通過IP探測、電源反接保護、CAN 短路自恢復等工業級設計，實現“零故障”紀錄。

五、經驗總結

1.協議轉換設備的“雙緩沖+時間戳”機制是降低抖動關鍵，遠創 YC-EIP-CAN工業級協議轉換網關實測抖動 < 0.5 ms，優于同價位進口品牌。

2.在機電廠強電磁環境下，CAN 屏蔽層必須 360° 接地，否則 50 Hz 工頻干擾將導致誤碼率上升一個數量級。

3.邊緣計算功能不僅減輕PLC負荷，更能在網絡中斷時執行本地安全策略，是大型產線“不停機”改造的首選。

4.項目成功離不開“品牌+型號”級精細化選型：基恩士 KV-8000 的高精度時鐘同步、Helmholz IO 卡的低延遲CAN芯片、遠創網關的 ODVA 認證，三者協同才實現最終 < 20 ms 的系統級響應。
