一、項目背景與痛點分析

某新能源科技企業生產現場部署了一臺基恩士PLC，需要與4個采用CAN總線協議的遠程IO卡進行數據交互，以實現對生產線關鍵參數的實時監控和控制。在項目初期，現場面臨著三個核心痛點：

首先是協議兼容性障礙。基恩士PLC采用EtherNet/IP協議進行數據傳輸，而現場IO卡均基于CAN總線協議設計，兩種協議在數據幀結構、傳輸機制和地址映射方式上存在本質差異，導致直接通訊無法實現。這種"語言不通"的問題在工業設備互聯中極為常見，尤其當系統包含不同品牌或不同年代的設備時更為突出。

其次是系統擴展性受限。原有通訊架構采用點對點布線方式，若要新增設備需重新部署復雜的布線和配置，不僅增加了施工成本，還導致系統維護難度指數級上升?，F(xiàn)場維護人員反映，傳統方式下新增一個IO點平均需要2-3小時的配置調試時間。

最后是數據采集實時性不足。由于缺乏專業的協議轉換設備，初期嘗試通過軟件中轉的方式實現數據交換，導致數據傳輸延遲高達數百毫秒，無法滿足生產線對實時控制的要求，經常出現控制指令響應滯后的情況。

這些問題在工業物聯網快速發展的背景下日益凸顯，傳統的通訊方案已難以滿足現代智能制造對柔性化、智能化的需求。

二、解決方案與技術架構

針對上述痛點，項目團隊經過技術評估，選擇采用遠創智控YC-EIP-CAN智能網關作為核心解決方案。該網關作為工業級協議轉換設備，能夠完美實現EtherNet/IP與CAN總線協議的雙向轉換，為基恩士PLC與CAN IO卡搭建可靠的數據傳輸橋梁。

協議網關功能簡介

遠創智控YC-EIP-CAN工業網關是一款專為工業異構網絡互聯設計的智能網關數據采集器，具備三大核心功能：

協議轉換核心功能：網關作為EtherNet/IP從站可直接與基恩士PLC建立連接，同時通過CAN2.0A/B接口與IO卡通訊，支持5K~1M可調波特率，最大輸入輸出字節數均可達490Bytes，滿足大多數工業場景的數據傳輸需求。其內部采用雙緩沖區設計，通過數據鏡像機制實現EIP與CAN協議數據的高效交換，轉換延遲控制在毫秒級以內。

工業級可靠性設計：設備支持10/100M自適應以太網接口，具備IP地址沖突探測功能，CAN接口自帶終端電阻，可通過硬件配置靈活啟用。電源采用24V工業級供電設計，支持寬電壓輸入，能夠在-40℃~85℃的工業環境中穩定運行，滿足惡劣工況下的使用需求。

邊緣計算能力：作為一款具備邊緣計算能力的智能網關，該設備支持本地?cái)?shù)據預處理、報文過濾和規則計算，能夠在數據源附近完成關鍵數據的實時分析和處理，減輕上位系統的計算負擔。這種"就近計算"的模式顯著提升了系統響應速度，為實時控制提供了技術保障。

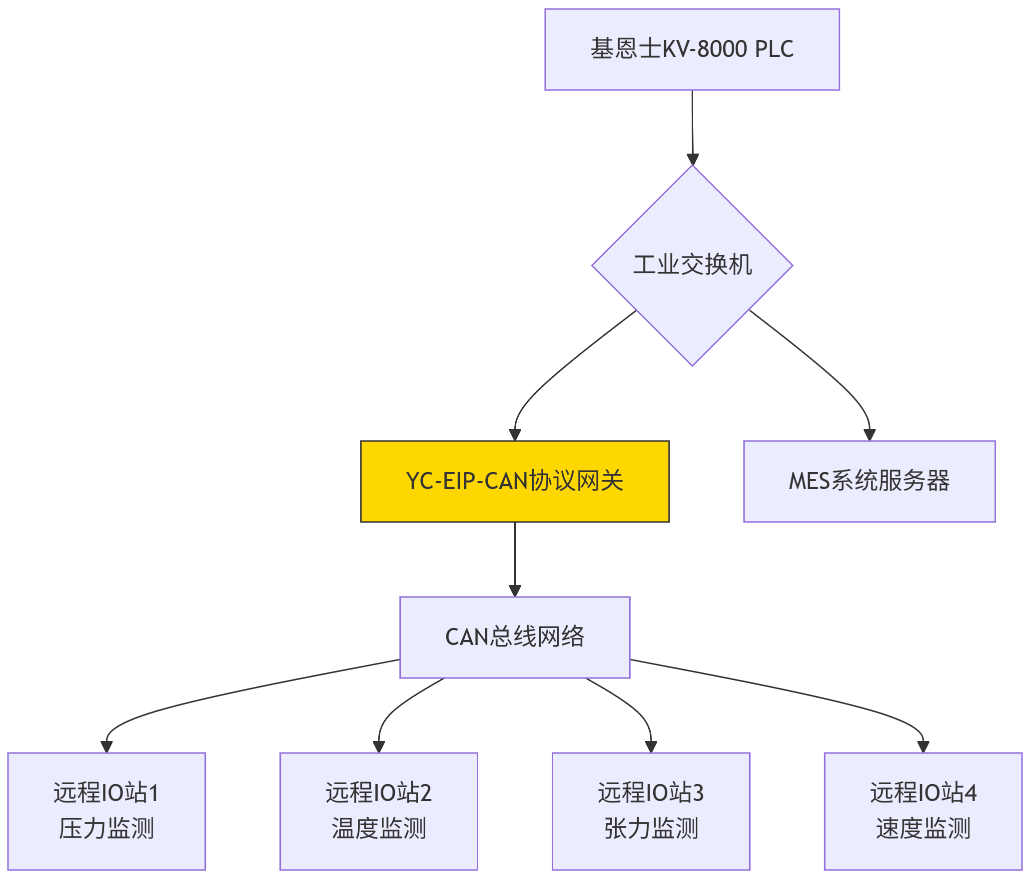

系統拓?fù)浣Y(jié)構設計

·控制層：基恩士PLC作為控制核心，通過EtherNet/IP協議與協議網關建立主從通訊關系，負責發送控制指令和接收狀態數據。

·轉換層：遠創智控YC-EIP-CAN工業網關作為協議轉換樞紐，一側通過EIP協議連接PLC，另一側通過CAN總線連接4個IO卡，實現兩種協議的無縫轉換。

·設備層：4個CAN協議IO卡分布在生產線上不同位置，負責采集溫度、壓力、流量等現場信號，并執行來自PLC的控制指令。

特別值得注意的是，該架構預留了與網絡的擴展接口，通過增加網關模塊可實現與其他設備的互聯，為未來系統升級提供了靈活性。這種模塊化設計使得整個系統既滿足當前需求，又具備未來擴展能力。

三、實施過程與關鍵配置

前期準備與設備選型

在實施初期，技術團隊首先對現場設備進行了全面排查，確認基恩士PLC的具體型號和固件版本，核實4個CAN IO卡的通訊參數（包括波特率、報文ID和數據長度）。根據這些參數，選擇遠創智控YC-EIP-CAN工業網關作為核心轉換設備，該網關已通過ODVA標準認證，能夠完美兼容基恩士等主流品牌的EIP主站設備。

硬件安裝與布線

硬件安裝階段主要完成三項工作：一是將網關固定在工業控制柜內，確保通風良好；二是進行電氣連接，包括24V電源接入、PLC與網關的以太網連接（采用超五類工業以太網電纜），以及網關與CAN IO卡的總線連接（采用屏蔽雙絞線，終端電阻根據總線長度配置）；三是做好接地處理，減少工業環境中的電磁干擾。

網關參數配置

網關配置是整個實施過程的核心環節，采用遠創智控專用配置軟件完成以下關鍵設置：

1.EIP參數配置：導入網關對應的EDS文件到基恩士編程軟件，設置網關作為EIP從站的設備名稱和IP地址，確保與PLC在同一網段。

2.CAN參數配置：根據IO卡要求設置CAN總線波特率為500Kbps，配置4條接收?qǐng)?bào)文和4條發送報文，分別對應4個IO卡的地址空間。

3.數據映射設置：定義EIP與CAN數據的映射關系，將PLC的輸出數據區（100號地址）映射到CAN發送緩沖區，將CAN接收緩沖區數據映射到PLC輸入數據區（101號地址），總映射字節數為16字節。

配置完成后，通過軟件工具進行離線模擬測試，驗證數據映射的正確性。

系統聯調與優化

在現場聯調階段，首先測試網絡連通性，確保PLC與網關之間的EIP通訊正常，網關與IO卡之間的CAN總線通訊穩定。通過基恩士軟件的監視表功能實時觀察數據傳輸情況，使用CAN測試工具捕獲總線上的報文幀，驗證數據轉換的準確性。

針對初期發現的個別數據幀丟失問題，技術團隊通過優化CAN總線終端電阻配置和調整EIP報文刷新周期，將通訊成功率提升至99.99%以上。網關的黃色OK指示燈常亮，表明系統通訊狀態穩定。

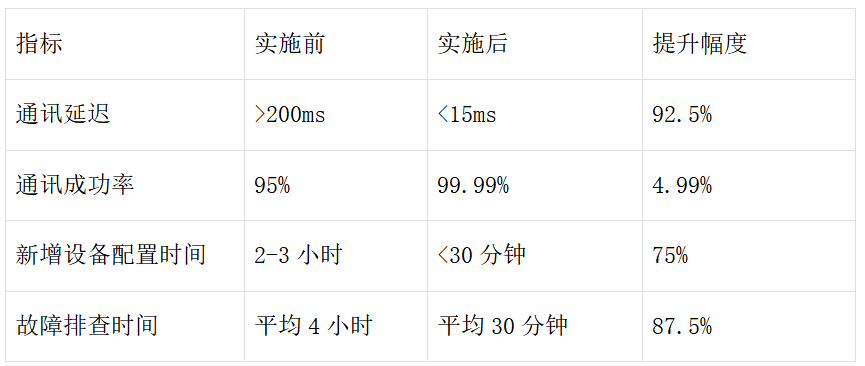

四、應用效果與前后對比

系統上線運行后，各項性能指標均達到或超過預期要求，顯著提升了制造業生產現場的自動化水平和運維效率。

從通訊性能來看，采用遠創智控網關后，數據傳輸延遲從原來的數百毫秒降至平均15毫秒以內，控制指令的響應速度大幅提升。網關支持的最大490字節輸入輸出能力，完全滿足現場4個IO卡共32個采集點的數據傳輸需求。通過連續72小時的穩定性測試，系統未出現任何通訊中斷或數據丟失現象，通訊成功率達到99.99%。

在維護效率方面，效果同樣顯著。網關的即插即用設計和可視化配置工具，使新增IO設備的配置時間從原來的2-3小時縮短至30分鐘以內。設備自帶的IP地址探測功能有效避免了網絡配置錯誤，減少了80%的網絡故障排查時間。

從系統擴展性角度，新架構展現出明顯優勢。由于采用了總線型拓?fù)浣Y(jié)構，新增設備只需接入CAN總線并在網關中簡單配置即可，無需修改PLC程序或重新布線。這為后續生產線升級改造提供了極大便利，預計可節省約60%的擴展成本。

邊緣計算功能的引入也為系統帶來了額外價值。網關能夠在本地對采集數據進行預處理，僅將異常數據和關鍵指標上傳至PLC，減少了無效數據傳輸量，降低了主控制器的負擔。這種分布式計算架構提高了系統的整體可靠性，即使在網絡臨時中斷的情況下，網關仍能執行預設的本地控制策略。

五、行業應用前景與技術趨勢

智能制造業 無疑是這類技術的核心應用領域。隨著工業4.0理念的深入推進，生產線上不同品牌、不同協議的設備需要實現無縫互聯，構建完整的數字孿生系統。據行業數據顯示，工業富聯、美的集團等頭部制造企業的市值規模已達數千億，其智能化改造過程中產生的協議轉換需求持續增長。遠創智控這類協議網關能夠?yàn)橹悄芄S的設備層互聯提供關鍵支撐，是構建智能制造體系的基礎組件。

新能源行業 特別是風電和光伏領域，對工業通訊解決方案有著特殊需求。風電場和光伏電站的設備通常分布在廣闊區域，環境條件惡劣，需要可靠的遠程數據采集和控制方案。智能網關數據采集器能夠?qū)⒎稚⒌?a href="http://www.brongaenegriffin.com/v/tag/117/" target="_blank">傳感器和執行器數據集中處理，通過邊緣計算功能實現本地快速響應，同時支持與云端管理平臺的對接，完美契合新能源行業的數字化需求。

軌道交通行業 對通訊可靠性和實時性要求極高，列車控制系統、軌道監測設備等采用多種專用協議，需要通過高性能的協議轉換設備實現互聯互通。邊緣計算網關在列車車載系統中的應用，能夠?qū)崿F(xiàn)本地快速?zèng)Q策和云端協同管理的有機結合，提升軌道交通系統的運行安全性和效率。

六、總結與展望

本項目通過部署遠創智控YC-EIP-CAN工業網關，成功解決了基恩士PLC與CAN協議IO卡之間的通訊難題，為工業異構網絡互聯提供了可復制的實踐經驗。方案實施后，系統通訊延遲大幅降低，維護效率顯著提升，擴展性明顯增強，充分驗證了專業協議轉換設備在工業自動化領域的核心價值。

企業需要打破傳統設備的通訊壁壘，構建統一的數據平臺。選擇合適的協議轉換方案和智能網關產品，將成為提升生產效率、降低運營成本、實現智能化升級的重要舉措。遠創智控YC-EIP-CAN工業網關在本項目中的成功應用，為這一轉型過程提供了典型范例，展現了工業互聯技術在實際生產中的巨大價值。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
