16位DAC80501、14位DAC70501和12位DAC60501（DACx0501）數模轉換器（DAC）是具有電壓輸出的高精度低功耗器件。DACx0501 設計為單調，線性度< 1 LSB。這些器件包括一個 2.5V、5 ppm/°C 內部基準電壓源，提供 1.25 V、2.5 V 或 5 V 的滿量程輸出電壓范圍。DACx0501 集成了上電復位 （POR） 電路，可確保 DAC 輸出在零刻度或中量程下上電，并保持該刻度，直到將有效代碼寫入器件。這些器件的電流消耗低至 1 mA，并具有掉電功能，可在 5 V 時將電流消耗降低至典型值 15 μA。

DACx0501的數字接口可以使用SPI2C引腳配置為SPI或I 2C模式。在SPI模式下，DACx0501使用通用的3線串行接口，工作時鐘速率高達50 MHz。在 I 2C 模式下，DACx0501 以標準模式 （100Kbps）、快速模式 （400Kbps） 和快速模式 plus （1.0Mbps） 運行。
*附件：dac70501.pdf

特性

• 16 位性能：1-LSB INL 和 DNL（最大值）
• 低毛刺能量：4 nV–s
• 寬電源：2.7 V 至 5.5 V
• 緩沖輸出范圍：5 V、2.5 V 或 1.25 V
• 極低功耗：5.5 V 時為 1 mA
• 集成 5-ppm/°C（最大值）、2.5V 精密基準電壓源
• 引腳可選串行接口：
  • 3 線，SPI 兼容，最高可達 50 MHz
  • 2 線，兼容 I 2C
• 復位上電：零刻度或中量程
• 1.62V VIH，VDD = 5.5 V
• 溫度范圍：–40°C 至 +125°C
• 封裝：小型8引腳WSON和10引腳VSSOP

參數

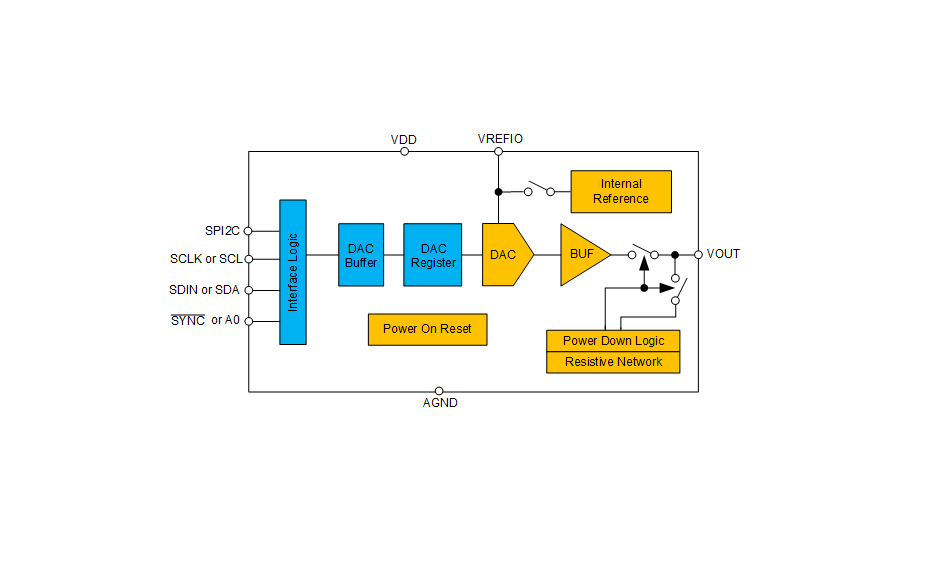

方框圖

DACx0501 系列是德州儀器推出的高精度電壓輸出數模轉換器（DAC）家族，包含 16 位 DAC80501、14 位 DAC70501 和 12 位 DAC60501 三款型號，核心優勢是低功耗、高線性度及靈活的雙接口配置，適用于各類精密模擬信號生成場景。

核心參數與特性

• 分辨率與線性度 ：分辨率分別為 16/14/12 位，INL 和 DNL 均最大 ±1 LSB，確保單調輸出；總未調整誤差（TUE）低，偏移誤差溫度系數 ±2 μV/°C。
• 供電與功耗 ：供電電壓 2.7V-5.5V，正常模式功耗僅 1 mA（5.5V 時），掉電模式低至 15 μA，能效比優異。
• 參考與輸出 ：集成 2.5V 精密基準電壓源，溫漂最大 5 ppm/°C；輸出電壓范圍可選 1.25V、2.5V 或 5V，緩沖放大器支持軌到軌輸出，壓擺率 2 V/μs，建立時間最快 3 μs。
• 接口與控制 ：通過 SPI2C 引腳可配置為 SPI 或 I2C 接口；SPI 模式速率最高 50 MHz，I2C 模式支持標準 / 快速 / 快速 + 模式（100 kbps/400 kbps/1 Mbps）。
• 核心功能 ：支持上電復位至零刻度或中刻度；具備同步 / 異步更新模式，掉電模式下輸出通過 1 kΩ 電阻接地； glitch 能量低至 4 nV?s，動態性能優異（SFDR 和 THD 均達 70 dB）。

應用場景

適用于示波器、數據采集（DAQ）、參數測量單元（PMU）、可編程直流電源、小型蜂窩基站、平板顯示測試、過程分析（pH、氣體濃度等）及模擬輸出模塊等場景。

封裝與訂購信息

• 提供 8 引腳 WSON 和 10 引腳 VSSOP 兩種小尺寸封裝，引腳間距適配緊湊布局。
• 量產型號包括大卷帶（2500 片 / 卷、3000 片 / 卷）和小卷帶（250 片 / 卷）版本，符合 RoHS 標準。
• 引腳鍍層為 NIPDAU/AG 或 SN，MSL 等級 2，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C。

設計與支持

• 電源去耦需在 VDD 引腳就近放置 0.1 μF 和 1 μF-10 μF 電容，基準引腳建議并聯≥150 nF 濾波電容。
• 布局需分離模擬地與數字地，減少串?dāng)_；數字接口支持多設備地址配置，I2C 模式下通過 A0 引腳可擴展 4 種地址。
