該AMC7932是一款高度集成的模擬監控設備，專為高密度、通用的監控系統而設計。該AMC7932包括 32 個具有可編程輸出范圍的 12 位數模轉換器 （DAC）。該器件還集成了一個多路復用的 12 位模數轉換器 （ADC），帶有可編程閾值檢測器、一個溫度傳感器和一個內部基準電壓源。AMC7932高集成度顯著減少了元件數量并簡化了閉環系統設計，因此使其成為電路板空間至關重要的高密度應用的絕佳選擇。
*附件：amc7932.pdf

該器件包括靈活的輸入/輸出 （FlexIO） 引腳，可配置為 ADC 的模擬輸入或具有兩種可用選項的 GPIO：AMC7932（六個 FlexIO 引腳）和AMC7932F（五個 FlexIO 引腳）。與器件的通信通過 3 線 （AMC7932） 或 4 線 （AMC7932F） SPI 兼容接口執行。

該器件具有AMC7932高集成度和寬工作溫度范圍，是多通道射頻通信系統中功率放大器 （PA） 的一體化偏置控制電路的絕佳選擇。靈活的DAC輸出范圍和內置排序功能使該器件可用作各種晶體管技術（如LDMOS、GaAs和GaN）的偏置控制器。

特性

• 32 個單調 12 位 DAC
  • 可編程范圍：–10 V至0 V、–5 V至0 V、0 V至5 V和0 V至10 V
  • 大電流驅動能力
  • 自動量程檢測器
• FlexIO 引腳;ADC 和 GPIO 可配置
  • AMC7932：6 個 FlexIO 引腳
  • AMC7932F：5 個 FlexIO 引腳
• 12 位、250 kSPS SAR ADC
  • 輸入范圍：0 V 至 5 V 和 0 V 至 2.5 V
  • 可編程超出范圍警報
• 通用 I/O （GPIO）
• 內置測序功能
• 內部2.5V基準電壓源
• 內部溫度傳感器
  • 精度：±2.5°C（最大）
  • 分辨率：0.0625°C
• SPI 兼容接口：1.65V 至 5.5V 工作電壓
  • AMC7932：3線模式
  • AMC7932F：4線模式
• 指定溫度范圍：–40°C 至 +125°C
• 工作溫度范圍：–40°C 至 +150°C

參數

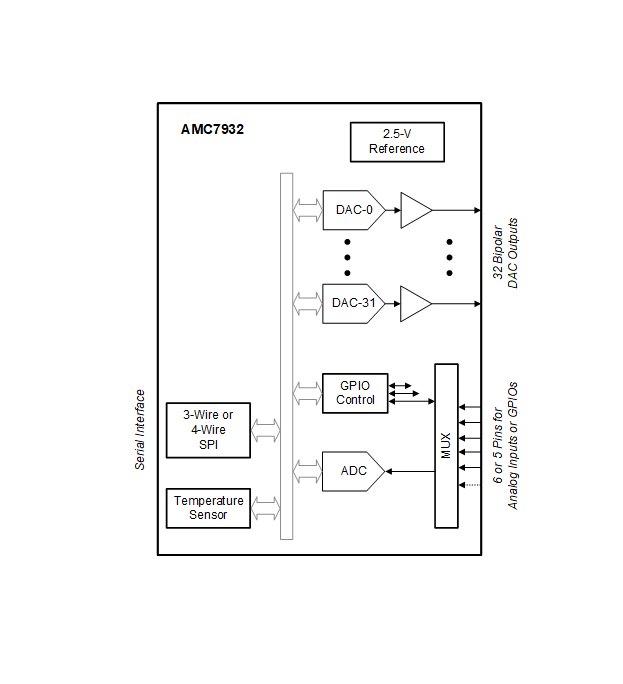

方框圖

AMC7932 是德州儀器推出的高集成度模擬監控與控制芯片，核心優勢是多通道 DAC/ADC 集成、靈活 I/O 配置及寬溫工作，專為高密度射頻通信系統偏置控制場景設計。

核心參數與特性

• DAC 配置 ：32 路 12 位單調 DAC，輸出范圍可編程（–10V0V、–5V0V、0V5V、0V10V），具備大電流驅動能力和自動量程檢測功能。
• ADC 與傳感器 ：集成 12 位 250 kSPS SAR ADC，輸入范圍可選 0V2.5V 或 0V5V，支持超限報警；內置溫度傳感器，精度 ±2.5°C（最大），分辨率 0.0625°C。
• I/O 與接口 ：提供 FlexIO 引腳（AMC7932 為 6 路，AMC7932F 為 5 路），可配置為 ADC 模擬輸入或 GPIO；支持 SPI 兼容接口，AMC7932 為 3 線模式，AMC7932F 為 4 線模式，工作電壓 1.65V~5.5V。
• 核心功能 ：具備內置時序控制功能，集成 2.5V 基準電壓源；支持 LDMOS、GaAs、GaN 等多種晶體管技術的偏置控制，適配閉環系統設計。

應用場景

適用于宏基站遠程射頻單元（RRU）、大規模 MIMO 有源天線系統（AAS）、分布式天線系統（DAS）、戶外回程單元及雷達設備等場景。

封裝與訂購信息

• 采用 7mm×7mm 48 引腳 HTQFP 封裝，引腳間距 0.5mm。
• 量產型號包括大卷帶（1000 片 / 卷）和小卷帶（250 片 / 卷）版本，符合 RoHS 標準，引腳鍍層為 NIPDAU。
• MSL 等級 3，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C，極限工作溫度可達 - 40°C 至 150°C。

設計與支持

• 需注意電源去耦和 thermal pad 散熱設計，優化模擬與數字信號隔離布局。
