ADS1260-Q1 和 ADS1261-Q1 （ADS126x-Q1） 是精密、40kSPS、三角積分 （ΔΣ） 模數轉換器 （ADC），包括可編程增益放大器 （PGA）。這些器件還包括精密基準電壓源和內部故障監控器。傳感器就緒型ADC為最苛刻的測量（例如稱重秤和電阻溫度檢測器（RTD））提供了高精度的單芯片解決方案。

ADC包含一個輸入信號多路復用器、一個低噪聲PGA（增益為1至128）、一個24位ΔΣ調制器、一個精密基準電壓源和一個可編程數字濾波器。
*附件：ads1260-q1.pdf

高阻抗PGA輸入（1 GΩ）可減少由于傳感器負載而導致的測量誤差。ADS1260-Q1支持三個差分或五個單端輸入。ADS1261-Q1 支持五個差分或十個單端輸入。集成電流源簡化了 RTD 的測量。

靈活的數字濾波器可編程用于單周期穩定轉換。信號和基準監視器、溫度傳感器和 CRC 數據驗證增強了數據可靠性。

ADS126x-Q1是引腳兼容器件，采用5mm×5mm VQFN封裝，額定溫度范圍為–40°C至+125°C。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 24 位高精度 ADC
  • 失調漂移：1 nV/°C
  • 增益漂移：0.5 ppm/°C
  • 噪聲：30 nV 有效值 （20 SPS，增益 = 128）
  • 線性度：2 ppm
• CMOS PGA增益：1至128
• 數據速率：2.5 SPS 至 40 kSPS
• 2.5V 基準電壓源：4 ppm/°C
• 單周期建立模式
• 信號和參考監視器
• 5V 或 ±2.5V 電源
• 內部溫度傳感器
• 循環冗余校驗 （CRC）
• 勵磁電流源
• 傳感器燒壞電流源
• 四個通用輸入/輸出
  （ADS1261-Q1）
• 橋式傳感器交流勵磁 （ADS1261-Q1）
• 5mm × 5mm VQFN 封裝

參數

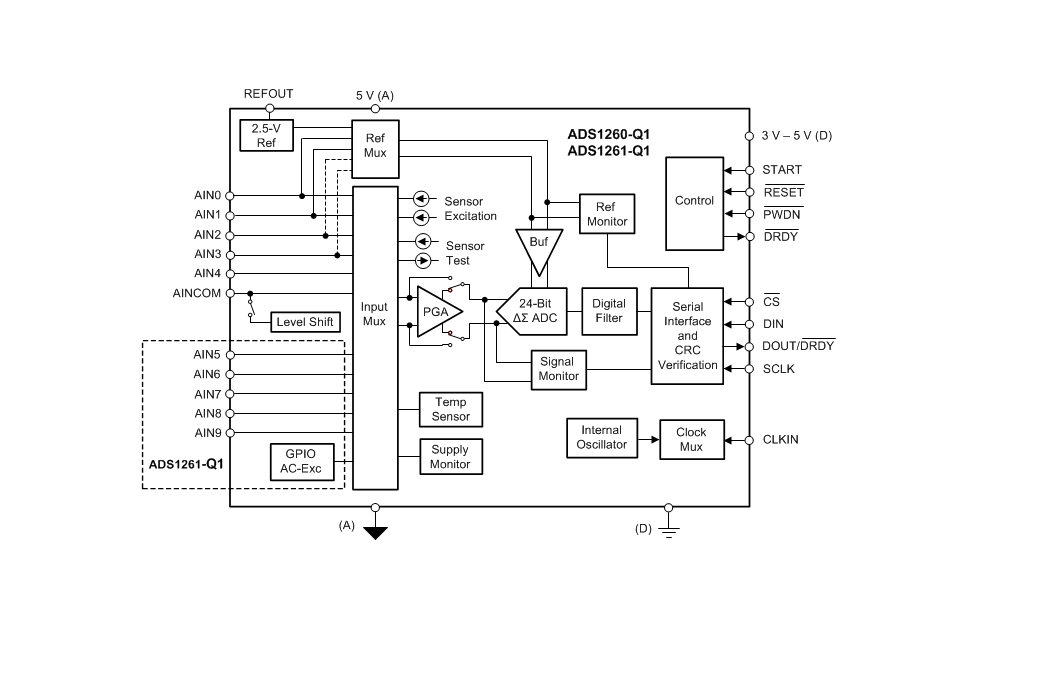

方框圖

ADS1260-Q1/ADS1261-Q1 是德州儀器推出的車規級高精度 ΔΣ ADC，核心優勢是低漂移、多通道配置及豐富傳感適配功能，專為汽車及工業高精度測量場景設計。

核心參數與特性

• 分辨率與精度 ：24 位分辨率（無失碼），INL 最大 ±12 ppm FSR，偏移漂移低至 1 nV/°C，增益漂移 0.5 ppm/°C；20 SPS、增益 128 時噪聲僅 30 nV???，線性度 2 ppm。
• 通道與輸入 ：ADS1260-Q1 支持 3 路差分或 5 路單端輸入，ADS1261-Q1 支持 5 路差分或 10 路單端輸入；集成可編程 PGA（增益 1-128），輸入阻抗 1 GΩ，適配低電平傳感器。
• 采樣與濾波 ：采樣率 2.5 SPS-40 kSPS，支持 Sinc1-Sinc5 及 FIR 濾波，F(xiàn)IR 模式可同時抑制 50/60 Hz 干擾，單周期穩定。
• 核心功能 ：內置 2.5 V 基準源（溫漂 4 ppm/°C）、溫度傳感器（精度 ±2.5°C）；集成兩路可編程激勵電流源（50 μA-3 mA）、傳感器 burnout 檢測電流源；支持斬波模式、AC 激勵模式（ADS1261-Q1），具備 CRC 數據校驗功能。
• 供電與接口 ：支持 5 V 單電源或 ±2.5 V 雙電源供電，數字電源 2.7 V-5.25 V；SPI 兼容接口，支持 3 線 / 4 線模式，DOUT/DRDY 引腳兼具數據輸出與就緒指示功能。

應用場景

適用于電池管理系統（BMS）分流電阻電流測量、重量 / 壓力檢測、溫度測量（RTD / 熱電偶）等汽車及工業高精度傳感場景。

封裝與訂購信息

• 采用 5mm×5mm 32 引腳 VQFN 封裝，帶裸露熱焊盤。
• 量產型號為大卷帶（3000 片 / 卷）包裝，符合 RoHS 標準，引腳鍍層為 NIPDAUAG。
• MSL 等級 3，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C，滿足 AEC-Q100 車規等級 1 要求。

設計與支持

• 需優化電源去耦（AVDD/DVDD 引腳就近放置 0.1 μF/10 μF 電容），模擬地與數字地獨立布局，減少串擾。
