ADS1262和ADS1263 （ADS126x）是低噪聲、低漂移、38.4kSPS、三角積分 （ΔΣ） ADC，集成了PGA、基準電壓源和內部故障監控器。該ADS1263集成了一個用于背景測量的輔助 24 位 ΔΣ ADC。傳感器就緒型 ADC 為要求最苛刻的傳感器應用提供完整、高精度的單芯片測量解決方案，包括稱重秤、應變片傳感器、熱電偶和電阻溫度器件 （RTD）。

ADC由一個低噪聲CMOS PGA（增益1至32）、一個ΔΣ調制器以及一個可編程數字濾波器組成。靈活的模擬前端 （AFE） 集成了兩個傳感器激勵電流源，適用于直接 RTD 測量。
*附件：ads1263.pdf

單周期建立數字濾波器可最大限度地提高多輸入轉換吞吐量，同時提供 130 dB 的 50 Hz 和 60 Hz 線路周期干擾抑制。

ADS1262和ADS1263是引腳和功能兼容的。這些器件采用 28 引腳 TSSOP 封裝，在 –40°C 至 +125°C 溫度范圍內完全額定。

特性

• 精密、32位、ΔΣ ADC
• 輔助 24 位 ΔΣ ADC （ADS1263）
• 數據速率：2.5 SPS 至 38400 SPS
• 差分輸入，CMOS PGA
• 11 個多功能模擬輸入
• 高精度架構：
  • 失調漂移：1 nV/°C
  • 增益漂移：0.5 ppm/°C
  • 噪聲：7 nV 有效值 （2.5 SPS，增益 = 32）
  • 線性度：3 ppm
• 2.5V 內部基準電壓源：
  • 溫漂：2 ppm/°C
• 50 Hz 和 60 Hz 抑制
• 單周期結算換算
• 雙傳感器激勵電流源
• 內部故障監控器
• 內部 ADC 測試信號
• 8 個通用輸入/輸出

參數

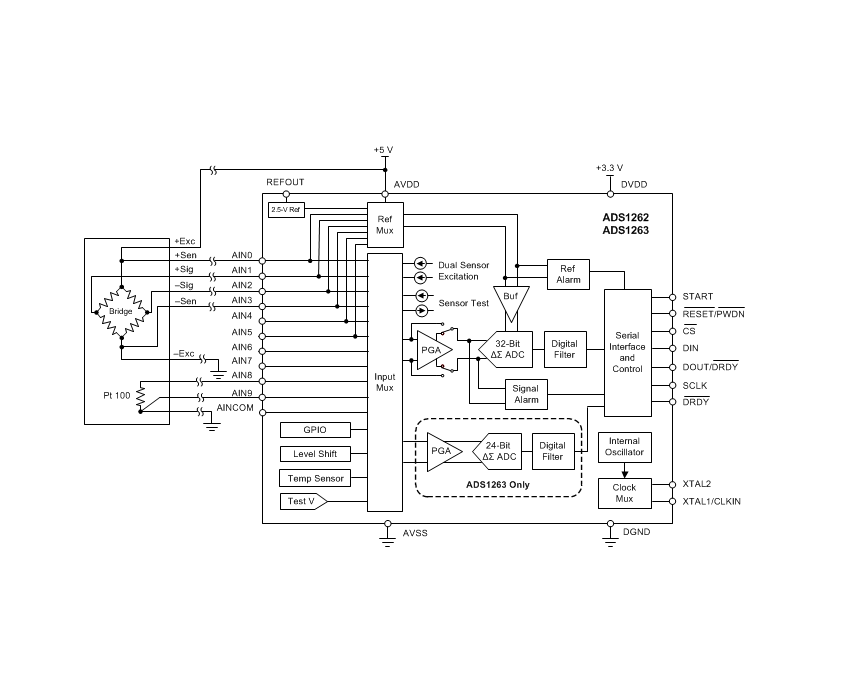

方框圖

ADS1262 與 ADS1263（統稱 ADS126x）是德州儀器推出的低噪聲、低漂移高精度 ADC，核心優勢是 32 位主 ADC 分辨率、可編程增益放大器（PGA）、集成電壓基準及豐富輔助功能，ADS1263 額外集成 24 位輔助 ADC，適用于稱重傳感器、應變片、熱電偶、RTD 等高精度傳感器信號采集，廣泛應用于工廠自動化、過程分析、實驗室儀器等場景。

一、核心性能與定位

• 分辨率與精度 ：主 ADC（ADC1）為 32 位 ΔΣ 架構，無失碼；輔助 ADC（ADC2，僅 ADS1263）為 24 位，增益范圍 1~128。直流精度優異，失調漂移低至 1 nV/°C，增益漂移 0.5 ppm/°C，積分非線性（INL）最大 12 ppm，噪聲低至 7 nV???（增益 32、2.5 SPS）。
• 輸入與動態性能 ：支持差分輸入，主 ADC PGA 增益 132，輔助 ADC 增益 1128；輸入阻抗最高 1 GΩ（PGA 使能時），單端 / 差分輸入靈活配置。動態性能出色，1 kHz 輸入時 SNR 最高 85 dB、THD 低至 - 90 dBc，內置數字濾波器可實現 50 Hz/60 Hz 工頻干擾抑制。
• 采樣與功耗 ：主 ADC 采樣率 2.5 SPS38400 SPS，輔助 ADC 10 SPS800 SPS；工作功耗典型 4.2 mW（ADS1262），掉電電流僅 25 μA，平衡高精度與低功耗需求。
• 環境與供電 ：工作溫度 - 40°C125°C，滿足工業寬溫要求；模擬電源（AVDD）4.75 V5.25 V，數字電源（DVDD）2.7 V~5.25 V，兼容單電源或雙極性電源供電。

二、關鍵功能與硬件特性

1. 核心功能模塊

• 信號調理與增益：集成低噪聲 CMOS PGA，主 ADC 增益 132 可配置，支持旁路模式；每通道具備過壓監測功能，差分報警閾值 ±105% FSR，絕對電壓報警范圍 VAVSS+0.2 VVAVDD-0.2 V。
• 基準與輔助功能：內置 2.5 V 高精度電壓基準（溫度漂移 2 ppm/°C），支持外部基準輸入；雙路傳感器激勵電流源（IDAC），電流范圍 50 μA~3000 μA，適配 RTD 等電阻式傳感器。
• 輔助采集功能：集成溫度傳感器（溫度系數 420 μV/°C）、測試 DAC（TDAC）用于自校準，支持傳感器斷線檢測（傳感器偏置電流 ±0.5 μA~±200 μA）。
• 接口與擴展：SPI 兼容串行接口，支持 CRC 校驗與校驗和功能；8 個多功能 GPIO，可配置為數字 I/O 或額外模擬輸入；支持內部振蕩器、外部時鐘、外部晶體三種時鐘模式，標稱時鐘 7.3728 MHz。

2. 工作模式與校準

• 轉換模式：主 ADC 支持連續轉換與脈沖轉換模式，可通過引腳或指令控制啟動 / 停止；輔助 ADC 僅支持連續轉換模式，獨立于主 ADC 工作。
• 濾波與抗干擾：數字濾波器支持 sinc1~sinc5 及 FIR 模式，F(xiàn)IR 模式可實現單周期穩定，sinc 濾波器可優化 50 Hz/60 Hz 工頻抑制；支持?jǐn)夭Ｊ剑–hop），進一步降低失調漂移。
• 校準功能：提供自校準與系統校準，支持偏移校準、增益校準，校準寄存器位寬主 ADC24 位、輔助 ADC16 位，校準后精度可達噪聲水平的 1/4。

3. 封裝與集成

• 封裝規格：采用 28 引腳 TSSOP 封裝（9.7 mm×4.4 mm），布局緊湊，便于 PCB 設計；引腳包含模擬電源、數字電源、多路模擬輸入及控制接口，功能引腳復用度高。
• 可靠性設計：ESD 防護 ±2000 V（人體模型）、±500 V（充電器件模型）；電源抑制比（PSRR）最高 120 dB，抗電磁干擾能力強，適應工業復雜環境。

三、典型應用場景

• 工廠自動化與控制：模擬輸入模塊、溫度控制器、稱重模塊，適配應變片、稱重傳感器的高精度信號采集；
• 儀器儀表：過程分析設備、實驗室與現場儀器、電子秤，滿足熱電偶、RTD 的溫度精準測量；
• 高精度數據采集：多通道傳感器監控系統、醫療檢測設備前端，利用輔助 ADC 實現背景校準或冗余測量。

四、設計關鍵要點

1. 供電與去耦 ：模擬電源（AVDD）與數字電源（DVDD）需分別就近配置 0.1 μF 陶瓷電容 + 1 μF 電解電容去耦；BYPASS 引腳（內部 2 V LDO 輸出）需并聯 1 μF 電容到 DGND，確保供電穩定。
2. 輸入接口：模擬輸入建議串聯 RC 低通濾波器（如 2 kΩ~10 kΩ 電阻 + 100 nF 電容）抑制高頻噪聲； unused 模擬輸入需接中電位（(AVDD+AVSS)/2），避免泄漏電流影響測量精度。
3. 布局規范：PCB 需劃分模擬區與數字區，共享完整地平面；模擬信號線遠離數字時鐘與 SPI 線，PGA 輸出電容（CAPP/CAPN）需靠近引腳（4.7 nF C0G 類型），減少寄生參數。
4. 校準與同步：上電后需等待基準電壓穩定（至少 50 ms）再啟動轉換；多通道切換時需通過 START 引腳或指令重啟轉換，確保數據穩定；建議定期執行校準，抵消溫度漂移影響。
