工業生產中，產品表面裂痕、劃痕等缺陷屢見不鮮，直接影響外觀與性能。近年機器視覺技術在表面檢測領域突破顯著，對劃傷、污跡等常規缺陷的檢測日趨成熟，已廣泛應用于金屬、玻璃、顯示面板等行業的質量管控。

但劃痕類缺陷因形狀不規則、深淺對比度低，且易受表面圖案干擾，檢測難度遠高于常規缺陷，對檢測系統的硬件配置、安裝精度及算法要求極高。下文結合光子精密金屬圓管外觀檢測案例，解析表面劃痕的針對性解決方案。

光子精密劃痕檢測案例

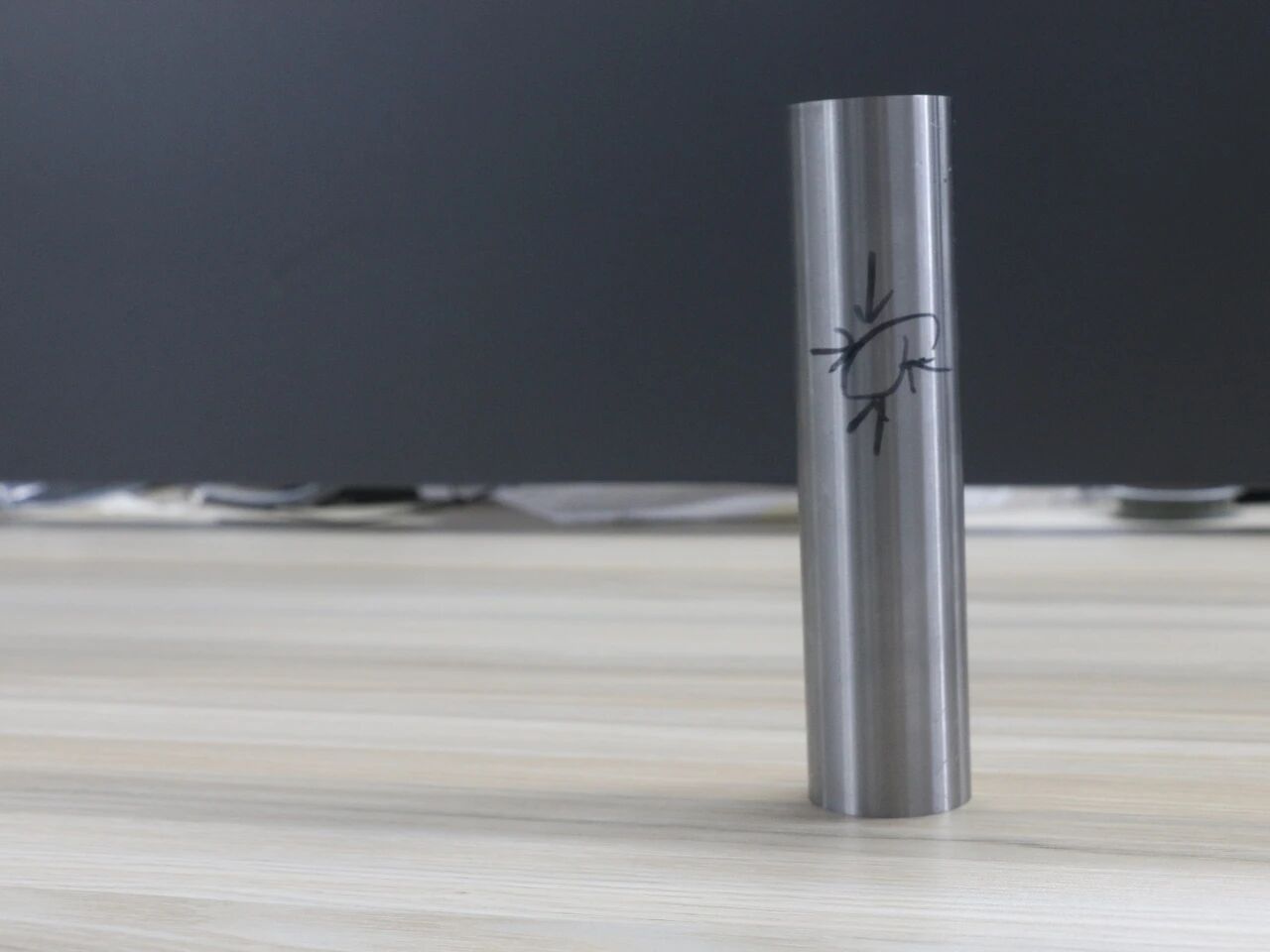

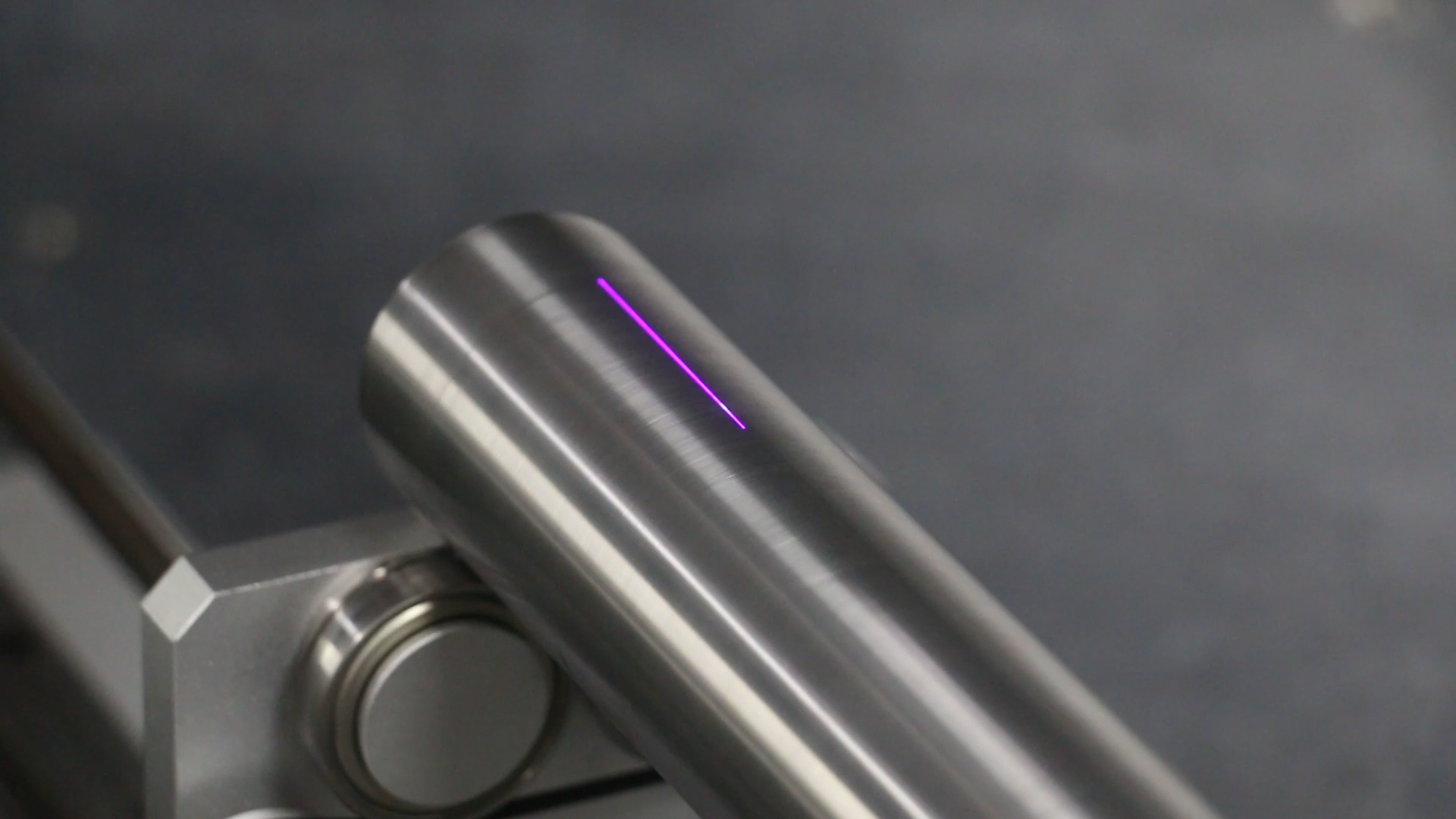

實物圖

檢測對象：金屬圓管

檢測項目：表面劃痕檢測

被測物規格：長度150mm，直徑32mm

檢測精度要求：可識別最小寬度為0.1mm的劃痕

選型思路

本項目選用GL-80603D線激光輪廓測量儀作為核心檢測設備，選型依據具體如下：

1.檢測范圍確定：Z軸62±11mm，X軸29-34mm。需確保視野完全覆蓋劃痕區域，同時預留充足冗余空間。

2. 相機分辨率確定：結合0.1mm最小劃痕寬度的檢測需求，6~10μm分辨率可清晰捕捉劃痕的邊緣輪廓與深淺變化。

3. 線性精度保障：設備線性精度達±0.025% of F.S.（±0.005%），高線性精度確保在不同檢測位置的測量數據一致性。

4.掃描速度匹配：設備采樣速度達49KHz，在滿足160mm/s要求的同時，兼顧檢測效率與數據質量。

解決方案

01 安裝方式

1）金屬圓管表面劃痕缺陷檢測由GL-8160進行檢測。工件水平放置滾動測量，相機水平安裝，激光夾角(37.6°)范圍內角度微調，測量范圍內預留(±11mm)高度微調。

2）相機移動進行掃描取像現場無其他干擾。獲取圖像后通過檢測軟件（PhoskeyVision）進行深度圖缺陷測量。

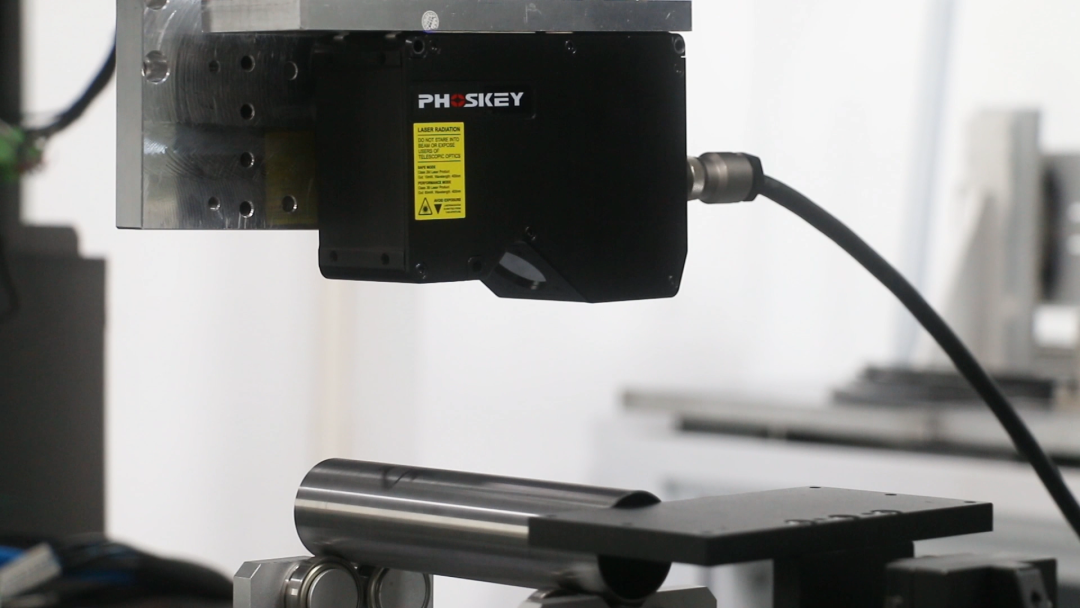

實測圖

02 檢測原理

1）選擇滾軸上作為測量位，利用深度圖缺陷檢測工具計算測量位的缺陷面積以及深度。

2）通過缺陷面積以及深度閾值判定滾軸是否合格。

03檢測效果

1）可檢測劃痕面積以及深度范圍：0.1*0.1*0.07mm

2）10次動態重復測量最大差值：0.0086mm(面積1)、0.0006mm(深度1）、0.0023mm（面積2）、0.0005mm（深度2）

3）需注意：轉軸的同心度可能會影響測量的準確性和穩定性

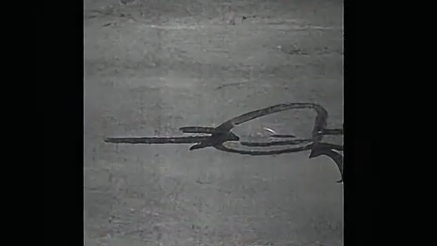

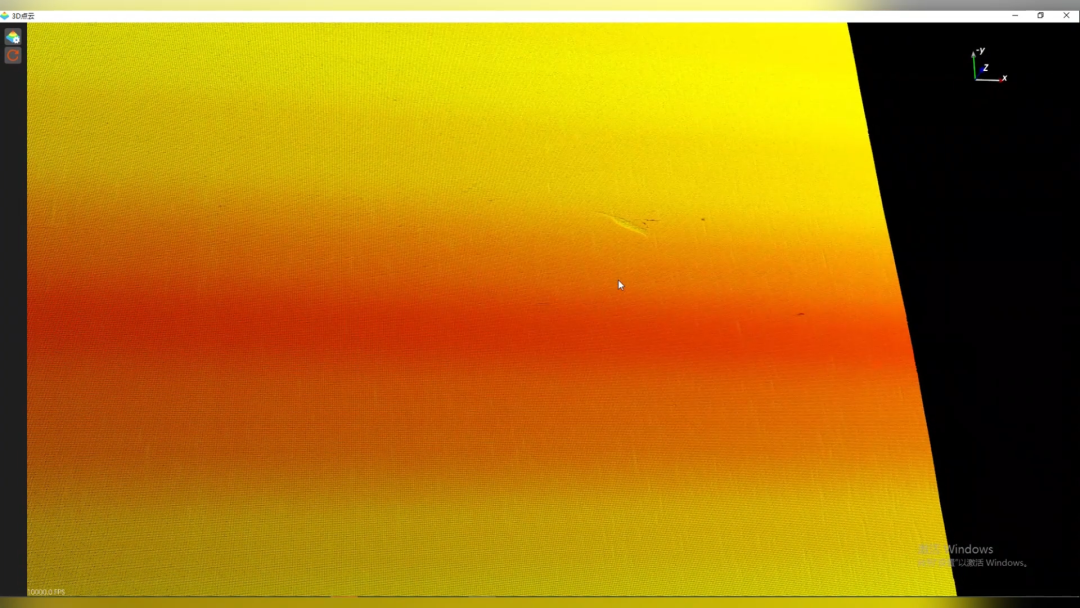

左：點云圖 右：深度圖

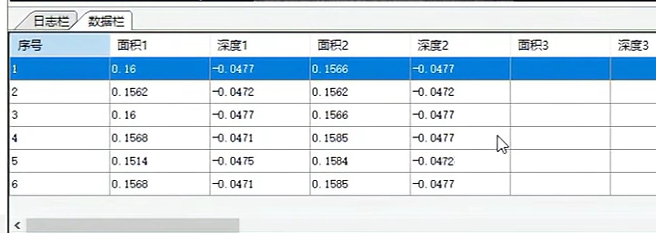

實測數據圖

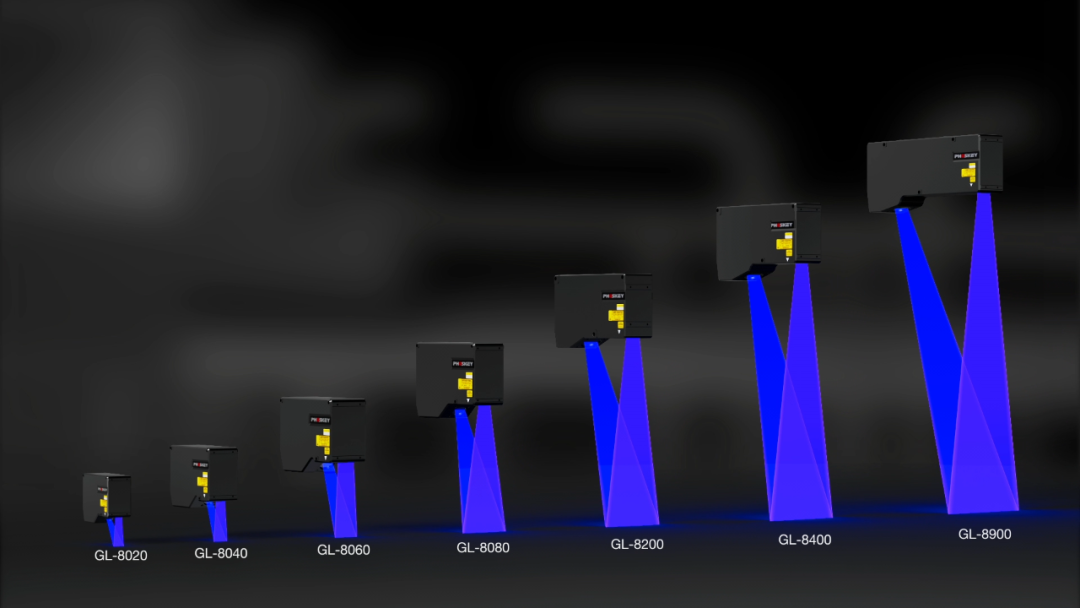

GL-8000系列3D線激光輪廓測量儀憑借“高精度、高穩定、高兼容”的核心優勢，已在多行業工業視覺檢測中實現規模化應用：檢測半導體封裝、鋰電池電芯焊縫質量與表面劃痕、AOI檢測焊點缺陷識別等。

該系列設備通過在檢測速率、圖像質量、測量精度等維度的多方位提升，結合先進硬件與豐富算法庫，有效助力工業視覺檢測向高端行業突圍升級，為各行業高質量生產提供核心技術支撐。
