在消費電子、光學器件等領域，玻璃表面抗劃痕性能直接影響產品使用壽命與用戶體驗。然而，傳統劃痕測試技術受限于定性表征和低效數據處理，難以滿足現代工業對納米級缺陷檢測的需求。本研究結合美能光子灣3D共聚焦顯微鏡，實現了亞微米級缺陷的穩定檢測，為玻璃表面損傷的機制研究提供了全維度量化工具。

#Photonixbay.01

劃痕損傷的階段性演化與機制

基于動態微壓痕實驗，本研究系統揭示了石英玻璃在法向載荷遞增過程中的劃痕損傷四階段演化規律。通過共聚焦顯微鏡原位觀測發現，隨著載荷的逐步增加，材料依次呈現以下特征性響應：

塑性變形：表面形成無裂紋塑性凹痕；

微裂紋萌生：載荷超過臨界值時，裂紋從表面缺陷處（如微孔洞）萌生；

分層剝落：裂紋亞表面擴展引發層狀剝離；

微磨損：剝離碎片導致磨粒磨損，粗糙度顯著升高。

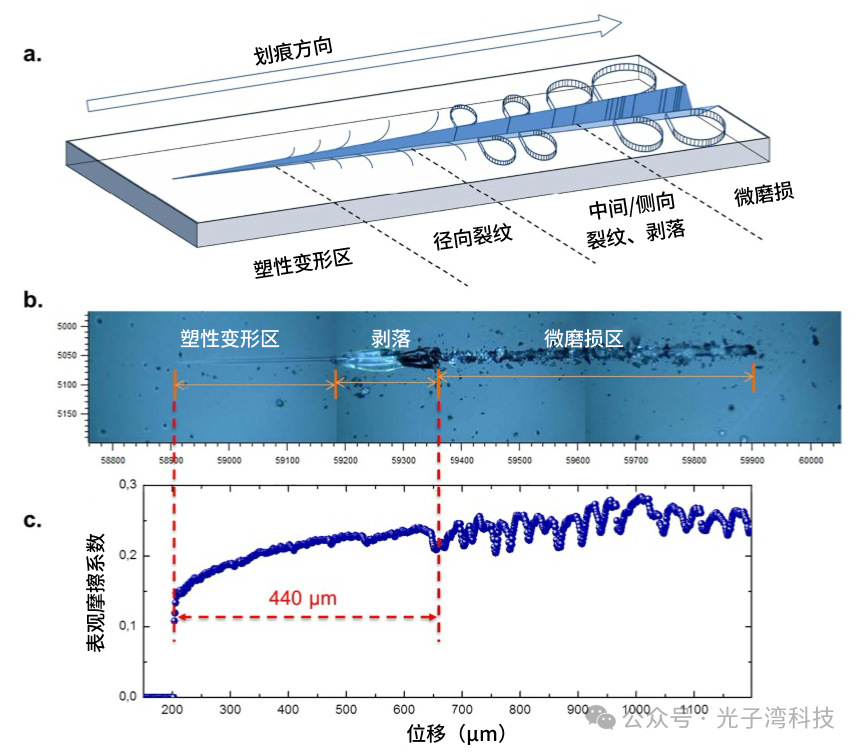

圖1 石英玻璃在恒定速度下施加遞增法向載荷時的典型劃痕形貌

#Photonixbay.02

微磨損起始點的定量判定與關聯性

結合原位摩擦系數監測與離位形貌表征，發現微磨損起始點（LL）與摩擦突跳現象及表面裂紋擴展存在強相關性。摩擦系數（μ）突跳幅度為0.15–0.3，對應裂紋尖端應力釋放的臨界狀態。

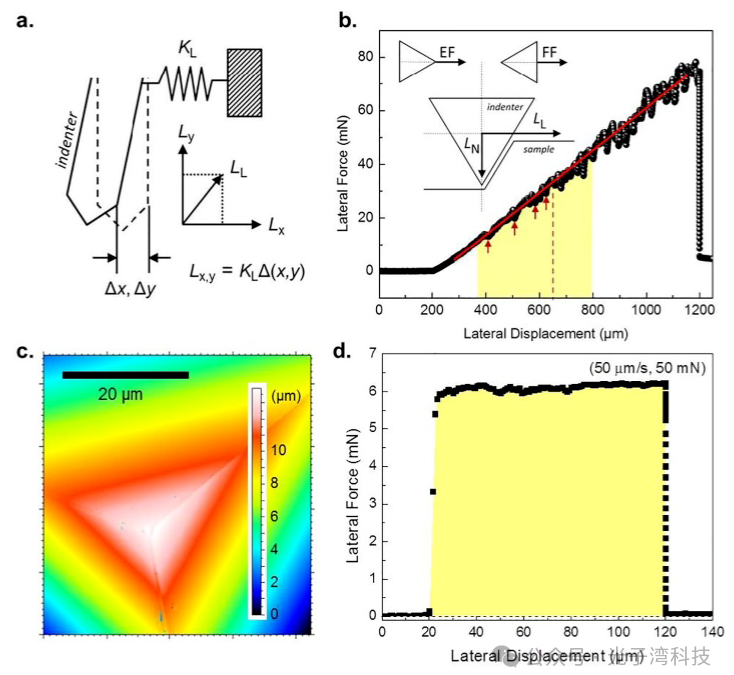

圖2 橫向載荷(LL)測量原理及劃痕過程分析橫向載荷測量示意圖;(b)橫向力-位移曲線;(c)共聚焦顯微鏡獲得的尖端幾何形狀圖;(d)恒定法向載荷下劃痕形貌

光學分析證實，當劃痕長度達450?μm時，微磨損起始點通過摩擦系數突降現象明確表征，且原位μ監測與離位光學檢測結果高度線性相關（斜率≈1.014，R≈0.8717）。這一關聯性表明，μ突降可精準量化微磨損起始，并揭示其與瞬時裂紋形成的直接對應關系（圖3）。

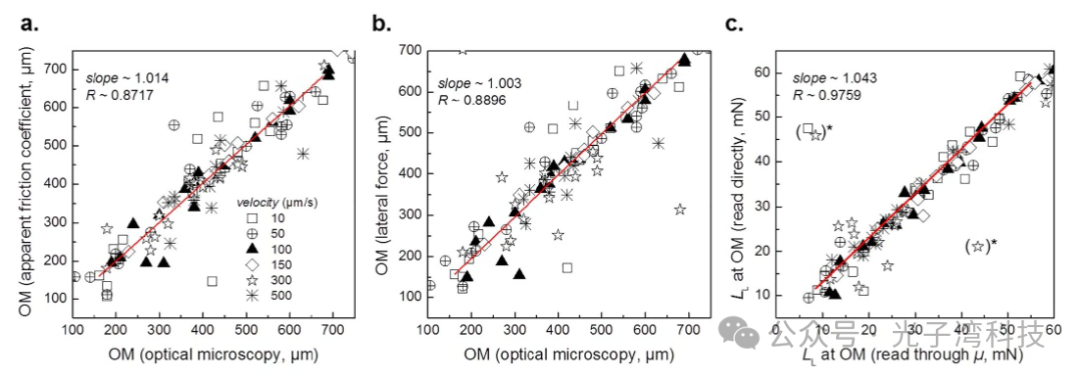

圖3 通過摩擦系數法與光學檢測法確定微磨損起始點的對比

部分μ突降事件早于微磨損階段（剝落區），其位置與光學可見裂紋存在偏移，推測由亞表面裂紋或卸載后擴展的隱蔽損傷導致。實驗表明，劃痕速度（如50μm/s）和針尖配置（EF取向）顯著影響裂紋萌生載荷的離散性，這與材料表面缺陷（如微孔洞）及法向加載速率（15mN/s）密切相關，類似動態微壓痕實驗測試中裂紋起始的統計特性。

#Photonixbay.03

劃痕速度對失效機制的統計影響

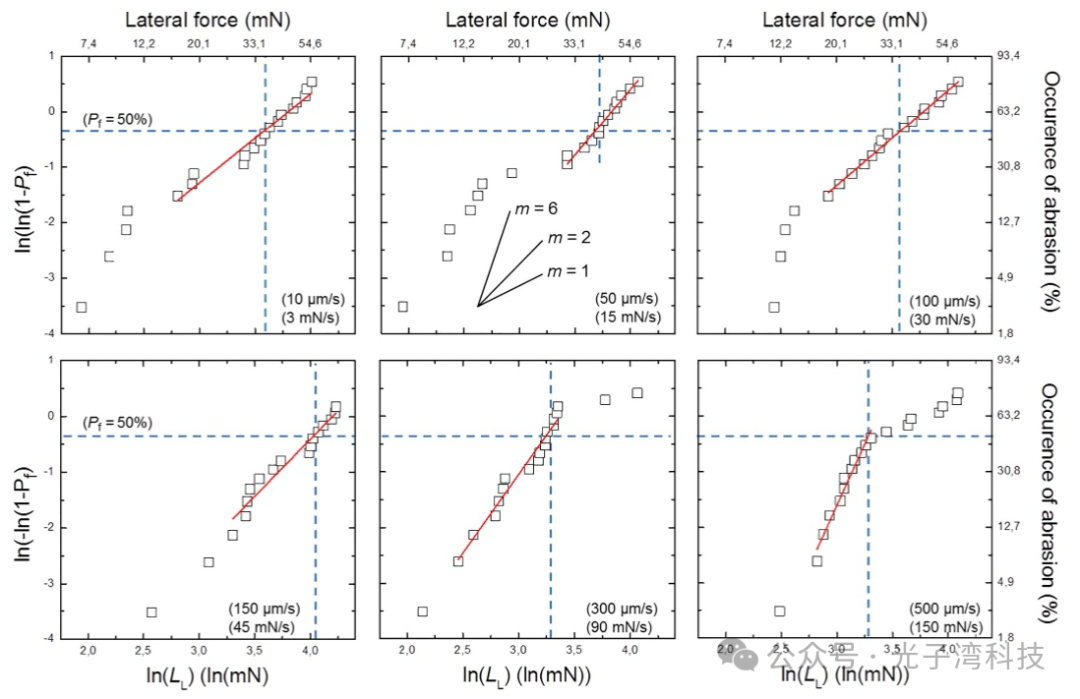

圖4 玻璃態二氧化硅在側向壓入過程中微磨損事件的威布爾統計分析

基于威布爾統計的劃痕實驗表明：硅玻璃微磨損起始受劃速顯著影響。

高劃速（>300?μm/s）：威布爾模數（Weibull modulus）≈1，失效呈指數分布，由隨機表面缺陷主導；

中低劃速（10–150?μm/s）：威布爾模數升至1.6–4.4，反映亞臨界裂紋擴展的時間依賴性。

臨界橫向載荷（50%失效概率）穩定在30–40?mN，與劃速無關。該閾值直接關聯材料抗劃傷性能，可作為本征閾值用于高抗損玻璃設計。研究證實，高劃速抑制缺陷活化，低劃速延長應力作用時間，增強裂紋擴展概率，為抗劃痕玻璃設計提供了定量失效模型。

#Photonixbay.04

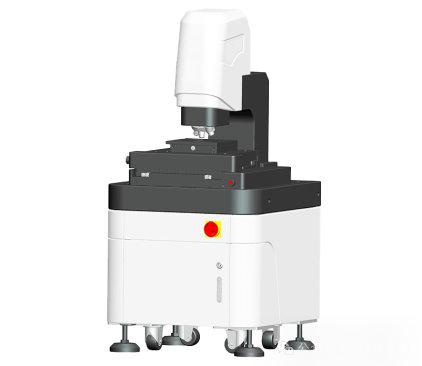

美能光子灣3D共聚焦顯微鏡

美能光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析功能

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

本研究通過美能光子灣3D共聚焦顯微鏡，成功實現了對玻璃劃痕損傷演化的原位觀測與量化分析。其高精度成像能力突破了傳統技術的定性局限，首次將塑性變形至微磨損的全過程動態關聯；結合摩擦系數與橫向載荷的多參數監測，揭示了微磨損起始點的臨界閾值（30–40?mN）及其與表面缺陷的定量關系，為工業領域的高抗損玻璃設計提供了可直接應用的失效模型與優化策略。

感謝您本次的閱讀美能光子灣將持續為您奉上更多優質內容，與您共同進步。

原文出處：《Quantitative analysis of scratch-induced microabrasion on silica glass Elham Moayedi, Lothar Wondraczek》
