AFE76xx 是一系列高性能、四通道/雙通道、14 位、集成射頻采樣模擬前端 （AFE），具有 9 個 GSPS DAC 和 3 個 GSPS ADC，能夠合成和數字化寬帶信號。高動態范圍使 AFE76xx 能夠?yàn)闊o(wú)線基站生成和數字化 3G/4G 信號。在TDD模式下，接收器通道可以配置為在流量接收器（TDD RX）狀態和寬帶反饋接收器（TDD FB）狀態之間動態切換，以協助功率放大器（PA）在發射器路徑上的DPD（數字預失真）。
*附件：afe7684.pdf

AFE76xx 系列在接收器通道上集成了 DSA，并且還支持發射器通道上的 DSA 等效功能。每個接收通道具有一個模擬射頻峰值功率檢測器和各種數字功率檢測器，用于輔助接收通道的AGC控制，以及兩個射頻過載檢測器，用于設備可靠性保護。AFE76xx 系列有 8 個JESD204B兼容的 SerDes 收發器，運行速度高達 15 Gbps。這些器件每個TX通道最多有兩個DUC，每個RX通道有兩個DDC，具有多個插值/抽取速率和數字正交調制器/解調器，具有獨立的頻率靈活NCO。這些器件在單頻模式下支持超過 1000 MHz（4T4R 為 800 MHz）的射頻信號帶寬，在雙頻模式下每個頻段支持高達 800 MHz（4T4R 為 300 MHz）的射頻信號帶寬。低抖動PLL/VCO允許使用較低頻率的基準時鐘，從而簡化了采樣時鐘的生成。

特性

• 14 位分辨率
• 采樣率：
  • DAC：9GSPS
  • ADC：3GSPS
• 射頻頻率范圍：高達 5.2 GHz
• 最大射頻信號帶寬
  • 四通道模式 （4T4R）：800 MHz（單頻）;300 MHz（雙頻）
  • 雙通道模式 （2T2R）：1200 MHz （TX）/1000 MHz （RX）（單頻）;800MHz（雙頻）
• 每個 RX 通道的片內雙通道可選 DSA
• 集成 TX DSA 功能
• 數字：
  • 雙頻數字上變頻器 （DUC）
  • 雙頻數字下變頻器 （DDC）
  • 用于 DUC/DDC 的 32 位 NCO
  • 插值比：6x、8x、9x、12x、16x、18x、24x、36x
  • 抽取比：/2、/3、/4、/6、/8、/9、/12、/16、/18、/24、/32
  • 用于TDD的RX/FB動態切換
• 接口：
  • 8 個高達 15Gbps 的 SerDes 收發器
  • 16 位和 12 位JESD204B傳輸層格式化，采用 8b/10b 編碼
  • 子類 1 多設備同步
• 時鐘：
  • 內部PLL/VCO，用于生成DAC和ADC時鐘
• 封裝：17mm x 17mm FC BGA，0.8mm 間距
• 電源：1.85 V、1.15 V、1.0 V、–1.8 V

參數

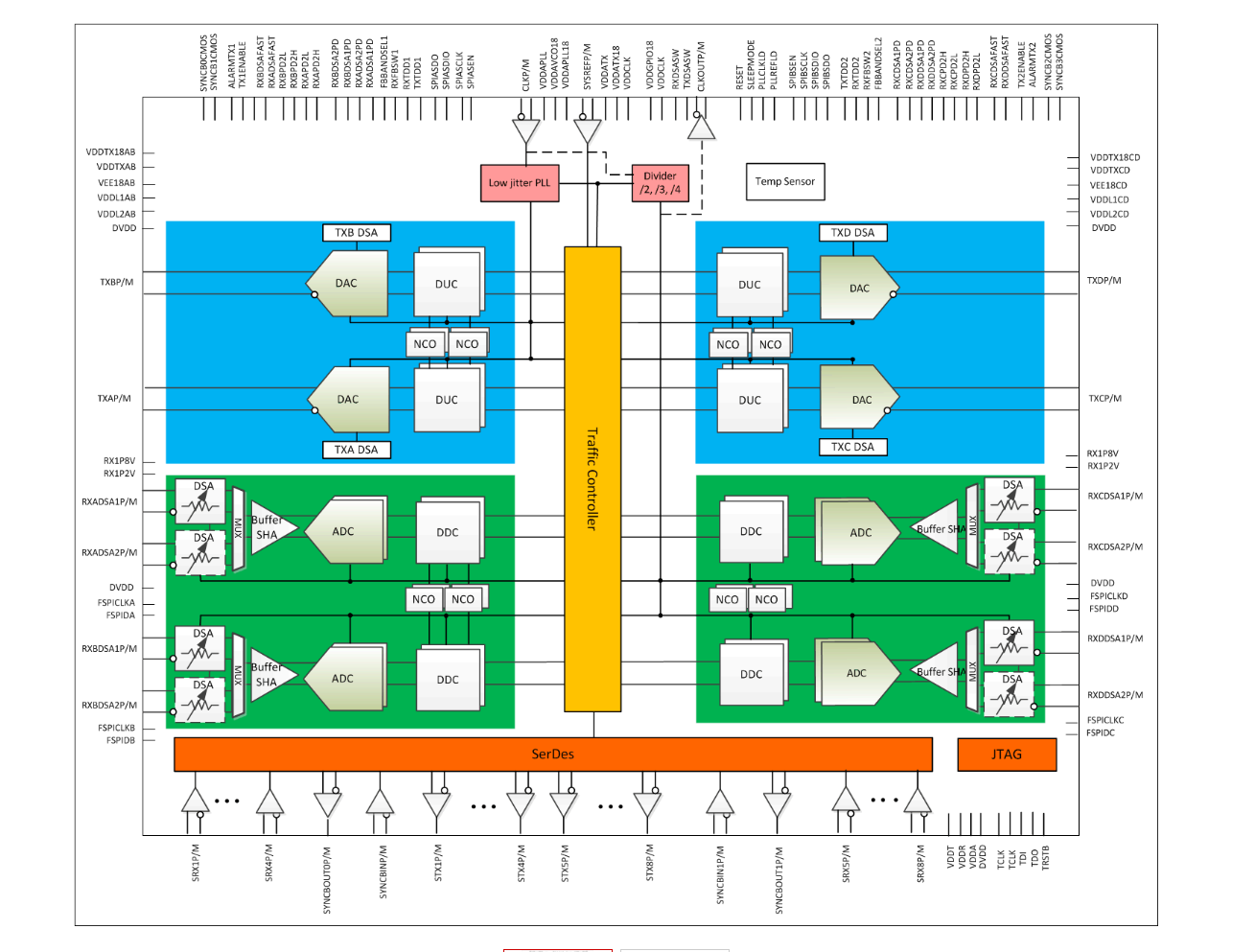

方框圖

AFE76xx 系列是德州儀器推出的高集成度射頻采樣模擬前端（AFE），核心優勢為多通道配置、超高采樣速率與寬信號帶寬，集成 DAC/ADC、數字上 / 下變頻器（DUC/DDC）及動態開關功能，適用于蜂窩基站、寬帶通信、微波回程鏈路等高性能射頻系統。

一、核心產品特性與參數

1. 分辨率與采樣速率

• 全系列采用 14 位分辨率，DAC 最高采樣速率 9GSPS，ADC 最高 3GSPS，支持高保真信號合成與數字化。
• 射頻工作頻率范圍高達 5.2GHz，單頻段最大信號帶寬：雙通道模式下 TX 1200MHz/RX 1000MHz，四通道模式下 800MHz；雙頻段模式下雙通道 800MHz、四通道 300MHz，適配寬頻信號處理需求。

2. 通道與數字信號處理

• 通道配置靈活：AFE7685/AFE7686 為 4T4R（4 發 4 收），AFE7683/AFE7684 為 2T4R（2 發 4 收），AFE7681 為 4T2R（4 發 2 收），滿足不同收發鏈路需求。
• 數字處理功能強大：每 TX 通道最多 2 個 DUC、每 RX 通道最多 2 個 DDC，支持多種內插（6x 36x）與抽取（/2 /32）比率，32 位 NCO 支持靈活頻率調節，適配多制式信號處理。

3. 接口與同步

• 配備 8 個 JESD204B 兼容 SerDes 收發器，最高速率 15Gbps，支持 16 位 / 12 位數據格式與 8b/10b 編碼，簡化高速數據傳輸。
• 支持 Subclass 1 多器件同步，通過 SYNC 信號實現多片精準協同，適配大規模多通道射頻系統構建。

4. 電源與環境

• 電源配置：需 1.85V、1.15V、1.0V、-1.8V 多組供電，滿足不同模塊功耗需求。
• 工作溫度范圍 - 40°C~+85°C，采用 17mm×17mm FCBGA 封裝（400 引腳，0.8mm 引腳間距），焊球材質為 SNAGCU，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時存儲）。

二、關鍵功能與優勢

1. 動態工作模式

• 支持時分雙工（TDD）模式，RX 通道可動態切換為業務接收（TDD RX）或?qū)拵Х答伣邮眨═DD FB），輔助功率放大器（PA）的數字預失真（DPD）功能，提升發射鏈路線性度。
• 集成發射通道數字增益控制（DSA）與接收通道雙可選 DSA，配合峰值功率檢測器與過載檢測器，實現 AGC 控制與器件可靠性保護。

2. 時鐘與校準

• 片上集成低抖動 PLL/VCO，支持 / 2、/3、/4 分頻，可通過低頻參考時鐘生成 DAC/ADC 所需高速采樣時鐘，簡化系統時鐘架構。
• 內置溫度傳感器，實時監測器件工作溫度，便于系統熱管理優化。

三、典型應用場景

1. 核心應用領域

• 通信系統：5G/4G 蜂窩基站、分布式天線系統（DAS）、微波回程鏈路，適配多通道、寬頻帶信號收發需求。
• 寬帶通信設備：高性能信號發生器、寬帶接收機，支持高速信號合成與采集。

2. 應用優勢

• 高集成度減少外部射頻器件需求，直接射頻采樣架構簡化前端設計，降低系統復雜度與成本。
• 多通道協同與動態切換功能，適配時分雙工、多頻段并發等復雜應用場景，提升系統靈活性。

四、型號差異與訂購信息

1. 核心型號差異

2. 訂購與封裝

• 所有型號均為量產狀態，主要訂購型號包括 AFE7681IABJ、AFE7683IABJ、AFE7684IABJ、AFE7685IABJ、AFE7686IABJ（含 B 版本）。
• 封裝統一為 400 引腳 FCBGA（ABJ 封裝），采用 JEDEC 托盤（5+1）包裝，每盤 90 片，適配工業級批量應用。

五、設計與使用建議

1. 電源與散熱

• 多組電源需嚴格按照規格供電，建議在各電源引腳就近配置濾波電容，降低電源噪聲干擾。
• 器件功耗較高，封裝底部需通過多過孔連接 PCB 接地平面，優化散熱性能，避免高溫影響工作穩定性。

2. 同步與布局

• 多器件同步時，需確保 SYNC 信號布線長度一致，減少時延差異，保證同步精度。
• 高速 SerDes 信號布線需遵循阻抗匹配原則，遠離模擬射頻鏈路，避免電磁干擾。
