AFE76xx 是一系列高性能、四通道/雙通道、14 位、集成射頻采樣模擬前端 （AFE），具有 9 個 GSPS DAC 和 3 個 GSPS ADC，能夠合成和數字化寬帶信號。高動態范圍使 AFE76xx 能夠?yàn)闊o(wú)線基站生成和數字化 3G/4G 信號。在TDD模式下，接收器通道可以配置為在流量接收器（TDD RX）狀態和寬帶反饋接收器（TDD FB）狀態之間動態切換，以協助功率放大器（PA）在發射器路徑上的DPD（數字預失真）。
*附件：afe7685.pdf

AFE76xx 系列在接收器通道上集成了 DSA，并且還支持發射器通道上的 DSA 等效功能。每個接收通道具有一個模擬射頻峰值功率檢測器和各種數字功率檢測器，用于輔助接收通道的AGC控制，以及兩個射頻過載檢測器，用于設備可靠性保護。AFE76xx 系列有 8 個JESD204B兼容的 SerDes 收發器，運行速度高達 15 Gbps。這些器件每個TX通道最多有兩個DUC，每個RX通道有兩個DDC，具有多個插值/抽取速率和數字正交調制器/解調器，具有獨立的頻率靈活NCO。這些器件在單頻模式下支持超過 1000 MHz（4T4R 為 800 MHz）的射頻信號帶寬，在雙頻模式下每個頻段支持高達 800 MHz（4T4R 為 300 MHz）的射頻信號帶寬。低抖動PLL/VCO允許使用較低頻率的基準時鐘，從而簡化了采樣時鐘的生成。

特性

• 14 位分辨率
• 采樣率：
  • DAC：9GSPS
  • ADC：3GSPS
• 射頻頻率范圍：高達 5.2 GHz
• 最大射頻信號帶寬
  • 四通道模式 （4T4R）：800 MHz（單頻）;300 MHz（雙頻）
  • 雙通道模式 （2T2R）：1200 MHz （TX）/1000 MHz （RX）（單頻）;800MHz（雙頻）
• 每個 RX 通道的片內雙通道可選 DSA
• 集成 TX DSA 功能
• 數字：
  • 雙頻數字上變頻器 （DUC）
  • 雙頻數字下變頻器 （DDC）
  • 用于 DUC/DDC 的 32 位 NCO
  • 插值比：6x、8x、9x、12x、16x、18x、24x、36x
  • 抽取比：/2、/3、/4、/6、/8、/9、/12、/16、/18、/24、/32
  • 用于TDD的RX/FB動態切換
• 接口：
  • 8 個高達 15Gbps 的 SerDes 收發器
  • 16 位和 12 位JESD204B傳輸層格式化，采用 8b/10b 編碼
  • 子類 1 多設備同步
• 時鐘：
  • 內部PLL/VCO，用于生成DAC和ADC時鐘
• 封裝：17mm x 17mm FC BGA，0.8mm 間距
• 電源：1.85 V、1.15 V、1.0 V、–1.8 V

參數

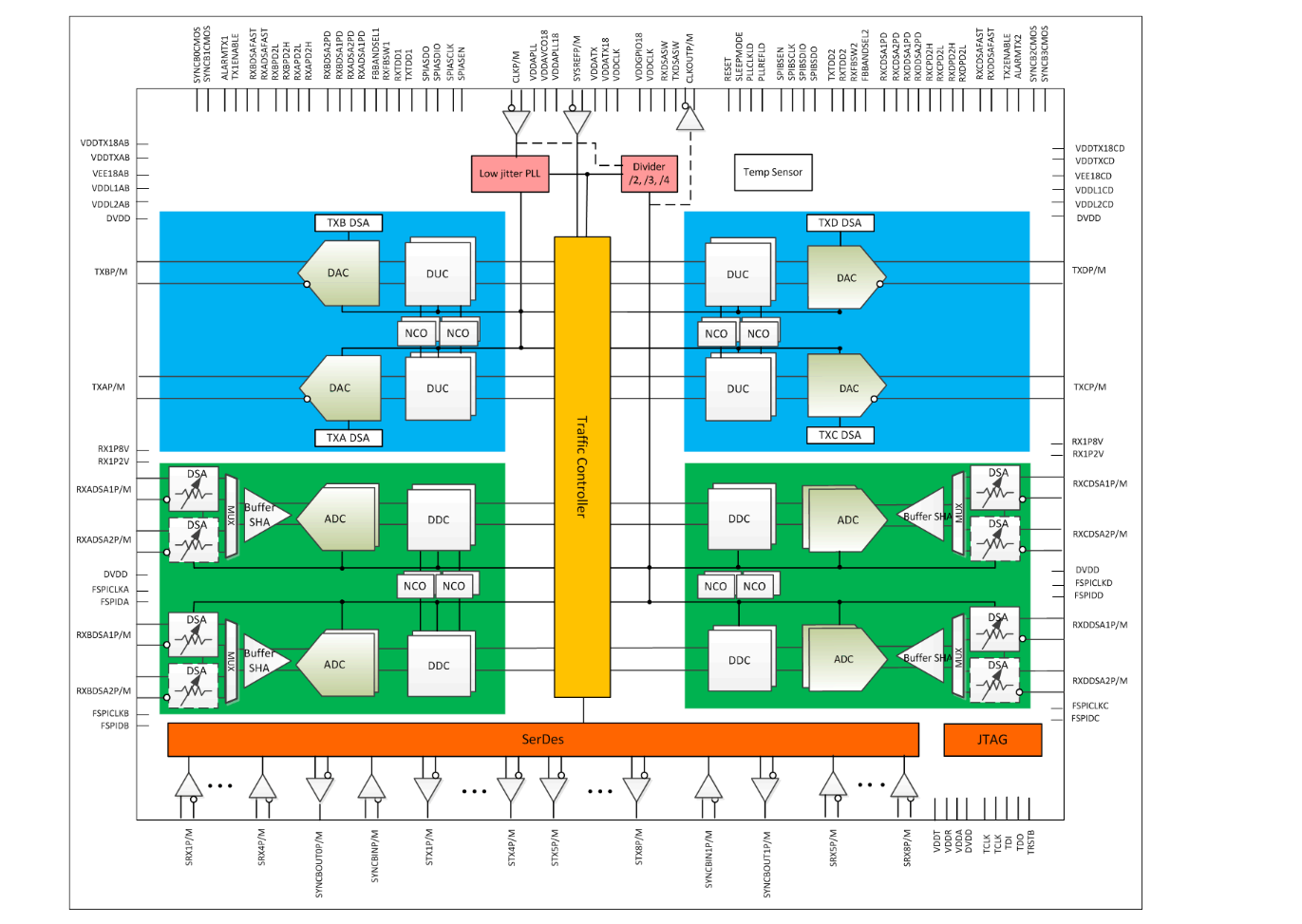

方框圖

AFE76xx 系列是德州儀器推出的高性能射頻采樣模擬前端（AFE）家族，包含 AFE7681/7683/7684/7685/7686 等型號，核心優勢為高采樣速率、多通道配置與寬信號帶寬，集成 DAC、ADC、數字上下變頻器（DUC/DDC）等功能，適用于蜂窩基站、寬帶通信、微波回程、分布式天線系統（DAS）等射頻通信場景。

一、核心產品特性與參數

1. 分辨率與采樣性能

• 分辨率均為 14 位，DAC 最高采樣速率 9 GSPS，ADC 最高 3 GSPS，支持高速射頻信號合成與數字化。
• 射頻頻率范圍可達 5.2 GHz，單頻段最大信號帶寬：雙通道模式下發射端 1200 MHz / 接收端 1000 MHz，四通道模式下 800 MHz；雙頻段模式下雙通道 800 MHz / 四通道 300 MHz。

2. 通道與數字功能配置

• 通道配置：涵蓋 4T4R（AFE7685/7686）、2T4R（AFE7683/7684）、4T2R（AFE7681）等多組合，適配不同收發需求。
• 數字信號處理：每發射通道最多 2 個 DUC、每接收通道最多 2 個 DDC，集成 32 位 NCO；插值倍率 6x/8x/9x 等 8 種，抽取倍率 / 2//3//4 等 11 種，支持靈活信號調理。
• 增益控制：接收通道內置雙可選數字步進衰減器（DSA），發射通道支持 DSA 等效功能；接收通道含模擬 RF 峰值功率檢測器與數字功率檢測器，輔助 AGC 控制，且配備 2 個 RF 過載檢測器保障可靠性。

3. 接口與同步能力

• 高速接口：8 個 JESD204B 兼容 SerDes 收發器，速率最高 15 Gbps，支持 16 位 / 12 位數據格式與 8b/10b 編碼。
• 同步特性：支持子類 1 多器件同步，內置低抖動 PLL/VCO，可通過分頻（/2//3//4）生成 DAC/ADC 時鐘，簡化采樣時鐘設計。

4. 電源與環境

• 電源配置：需 1.85 V、1.15 V、1.0 V、–1.8 V 多路供電，適配高性能射頻電路供電需求。
• 封裝與溫度：均采用 17mm×17mm 400 引腳 FC BGA 封裝（0.8mm 引腳間距），焊球材質 SNAGCU，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時存儲），工作溫度范圍–40°C~+85°C。

二、各型號核心差異

三、關鍵功能與優勢

1. 集成化與靈活性

• 高度集成：?jiǎn)涡酒仙漕l收發、數字信號處理與時鐘生成功能，減少外部電路復雜度，提升系統集成度。
• TDD 模式支持：接收通道可動態切換 “業務接收（TDD RX）” 與 “寬帶反饋接收（TDD FB）” 狀態，輔助功率放大器（PA）的數字預失真（DPD）功能。

2. 高性能與可靠性

• 動態范圍優異，可精準生成與數字化 3G/4G 射頻信號，滿足基站等高性能通信場景需求。
• 內置溫度傳感器，搭配 RF 過載檢測與 ESD 防護設計，提升設備長期工作穩定性。

四、典型應用場景

1. 核心應用領域

• 蜂窩基站：多通道配置適配 Massive MIMO 架構，高采樣速率與寬帶寬支持多頻段、多標準射頻信號處理。
• 寬帶通信與微波回程：9 GSPS DAC/3 GSPS ADC 保障高速信號傳輸，5.2 GHz 射頻范圍覆蓋主流通信頻段。
• 分布式天線系統（DAS）：靈活的通道與帶寬配置，適配分布式部署中的信號收發與調理需求。
