AFE7900是一款高性能、寬帶寬的多通道收發器，集成了四個射頻采樣發射器鏈、四個射頻采樣接收器鏈和兩個射頻采樣反饋鏈（總共六個射頻采樣ADC）。該器件的工作頻率高達 7.4 GHz，可在 L、S 和 C 波段頻率范圍內實現直接射頻采樣，而無需額外的變頻級。這種密度和靈活性的提高使高通道數的多任務系統成為可能。

TX 信號路徑支持插值和數字上變頻選項，為四個 TX 提供高達 1200 MHz 的信號帶寬，為兩個 TX 提供高達 2400 MHz 的信號帶寬。DUC 的輸出驅動 12GSPS DAC（數模轉換器），具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變?cè)鲆娣糯笃?/u>（TX DSA），具有40 dB范圍和1 dB模擬步長和0.125 dB數字步長。
*附件：afe7900.pdf

每個接收器鏈包括一個 25 dB 范圍的 DSA（數字步進衰減器），然后是一個 3GSPS ADC（模數轉換器）。每個接收器通道都有一個模擬峰值功率檢測器和各種數字功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于器件可靠性保護的射頻過載檢測器。靈活的抽取選項可優化數據帶寬，適用于四個不帶 FB 路徑的 RX 高達 1200 MHz，對于兩個 FB 路徑（每個 1200 MHz 帶寬）的數據帶寬，可優化高達 600 MHz。

該器件包含一個SYSREF時序檢測器，允許相對于器件時鐘優化SYSREF輸入時序。

特性

• 四通道射頻采樣12GSPS發射DAC
• 四通道RF采樣3GSPS接收ADC
• 雙射頻采樣 3GSPS 反饋（輔助 RX）ADC
• 最大射頻信號帶寬：
  • 4TX 或 2FB：1200 MHz 或 2TX：2400 MHz
  • 接收）：1200 MHz（無 FB）、600 MHz（帶 FB）
• 射頻頻率范圍：
  • 發射：5MHz - 7.4GHz
  • 接收/FB：5MHz - 7.4GHz
• 數字步進衰減器 （DSA）：
  • TX：40 dB 范圍，0.125 dB 步長
  • RX 或 FB：25 dB 范圍，0.5 dB 步長
• 用于 TX 和 RX 的單頻或雙頻 DUC 或 DDC
• 每個 TX 或 RX 和 FB 16 個 NCO
• 可選內部PLL或VCO，用于DAC或ADC時鐘，或DAC或ADC采樣率的外部時鐘
• Sysref 對準檢測器
• SerDes 數據接口：
  • JESD204B和JESD204C兼容
  • 8 個高達 29.5 Gbps 的 SerDes 收發器
  • 子類 1 多設備同步
• 封裝：17 mm × 17 mm FCBGA，0.8 mm 間距

參數

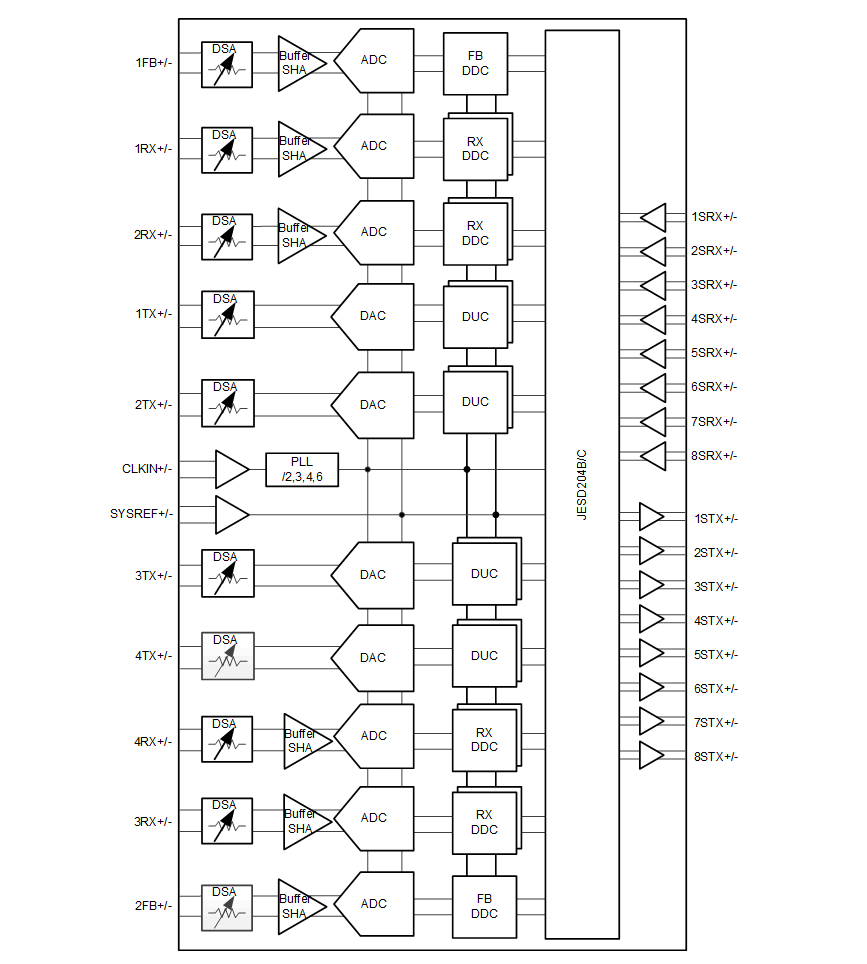

方框圖

ADC08DJ5200RF 是德州儀器推出的高速射頻采樣模數轉換器，核心優勢為高采樣率、寬輸入帶寬與靈活的多通道配置，兼具低噪聲與高可靠性，適配示波器、通信測試儀、電子戰、衛星通信等對高頻信號精準采集有嚴苛需求的場景。

核心參數與特性

• 分辨率與采樣率：8 位分辨率，單通道模式最高 10.4GSPS，雙通道模式最高 5.2GSPS，無失碼。
• 頻率與帶寬：模擬輸入帶寬（–3dB）達 8.1GHz，可用輸入頻率超 10GHz，支持 L、S、C、X 波段直接采樣。
• 精度與噪聲：雙通道模式噪聲基底低至–143.4dBFS/Hz，單通道模式達–146.2dBFS/Hz；2.4GHz 輸入時典型 ENOB 為 7.8 位，SFDR 性能優異。
• 工作條件：供電電壓 1.1V、1.9V，工作溫度–40°C 至 + 85°C，結溫最高 125°C，采用 144 引腳 FCBGA 封裝（10mm×10mm）。
• 輸入與功耗：默認滿量程輸入電壓 0.8VPP，可調節范圍 500mVPP–1000mVPP；典型功耗 3.8W，掉電模式功耗僅 0.15W。

關鍵功能設計

• 多通道與模式配置：支持單通道、雙通道、雙輸入單通道（DUAL DES）模式，可通過 JMODE 寄存器靈活配置 lanes 數量與編碼方式。
• 同步與校準：內置無噪聲孔徑延遲調節（19fs 步長），支持 SYSREF 窗口同步與自動校準，簡化多器件時序?qū)R；提供前景校準（離線）與背景校準（無中斷），可修正增益、偏移與線性誤差。
• 接口特性：JESD204C 接口支持 8B/10B 與 64B/66B 編碼，SerDes 速率最高 17.16Gbps，最多 16 路 lanes；兼容 JESD204B 接收器，支持子類 1 確定性延遲。
• 增強功能：集成可編程 FIR 濾波器（PFIR）用于頻率響應均衡，支持 CRC-12 校驗與 FEC 前向糾錯；內置過范圍檢測、溫度監測二極管與告警功能，提升系統可靠性。

典型應用場景

• 測試測量：示波器、寬帶數字化儀、通信測試儀（802.11ad、5G），適配高速信號捕獲與分析。
• 國防與通信：電子戰（SIGINT、ELINT）、衛星通信（SATCOM）、軟件無線電（SDR），支持寬頻帶信號采樣。
• 其他場景：光譜分析、工業自動化狀態監測，滿足高頻高精度信號采集需求。

設計與使用建議

• 電源與去耦：各電源域單獨供電，就近并聯去耦電容，模擬地、數字地單點連接至公共地平面，降低噪聲耦合。
• 輸入與時鐘：模擬輸入需差分驅動，建議串聯 RC 抗混疊濾波器；CLK±、SYSREF± 信號推薦 AC 耦合，啟用 SYSREF 窗口同步優化時序。
• 接口配置：根據需求選擇 JMODE 參數定義通道模式、 lanes 數量與編碼方式；64B/66B 編碼支持 FEC，提升傳輸可靠性。
• 校準與初始化：上電后優先執行前景校準，溫度變化較大時重新校準；啟用背景校準需配置相關寄存器以減少切換毛刺，通過 SPI 接口配置時需先禁用 JESD204C 與校準功能。
