在微觀尺度下，每一次納米級的移動，都可能牽動著一次技術突破。無論是修復微小的LED芯片，還是操控探針進行納米級的定位，都需要一套能于方寸之間施展精準控制的運動系統。芯明天N11系列壓電馬達位移臺，不僅體積小巧，更具備毫米級行程與納米級分辨率，是在受限空間中實現精密調整的理想選擇。

一、N11系列壓電馬達位移臺為何出彩

芯明天N11系列壓電馬達位移臺的核心優勢，源于其精密的結構設計邏輯：

1.粘滑驅動原理：采用壓電陶瓷驅動的粘滑效應，利用PZT壓電陶瓷的微形變，實現連續的納米級步進，將微形變轉化為毫米級行程，兼顧納米級精度與毫米級長行程范圍，單軸行程高達3.6mm(±1.8mm)。

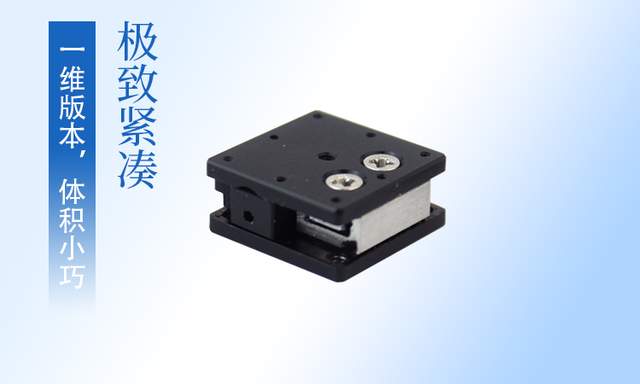

2.極致緊湊：一維版本尺寸僅15×15×7mm^3，可以說是體積最小的毫米級行程位移臺，能輕松集成于空間受限的光學系統、真空腔體或便攜設備中，是小空間精密運動的絕佳解決方案。

3.多自由度拓展：可根據場景定制，像搭積木一樣構建一維、二維、三維的精密運動系統，滿足不同場景的多維運動需求。

二、用于LED芯片的激光修復

在LED發光芯片的精細化制造流程中，對單個損壞的芯片進行修復是提升良率的關鍵，N11系列壓電馬達位移臺的高精度位移能力成為了LED芯片維修環節的核心支撐。

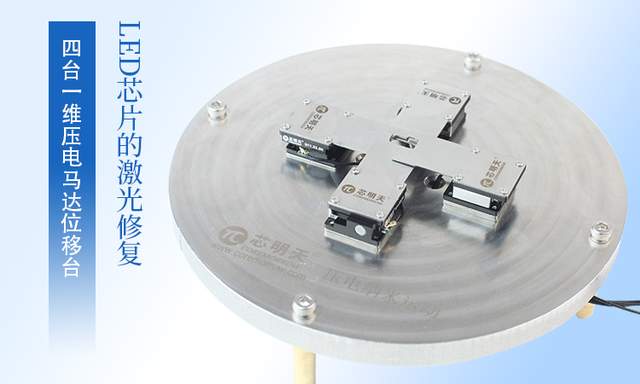

1.構建動態通孔：將四臺N11一維壓電馬達位移臺兩兩相對放置組合，并在其上安裝特制的帶矩形缺口的模板。通過控制四臺N11壓電馬達位移臺協同運動，即可在中心形成一個尺寸與位置均可調節的通孔（透光狹縫）。

2.精準定位缺陷：當識別到某個LED芯片存在缺陷時，可通過系統驅動N11壓電馬達位移臺帶動遮擋板，快速精準地暴露目標芯片，為激光修復提供純凈的工作窗口，這樣在激光剝離不良芯片、電極補焊時，有效避免了對周邊正常芯片的損傷，實現微米級區域的微創修復。

3.自適應尺寸：從幾十微米到數毫米，通孔的尺寸可自由調節。這意味著能夠輕松應對不同大小的LED芯片產品，極大地提升了設備的通用性與便捷性。

這套基于N11系列壓電馬達位移臺的LED芯片修復解決方案，是邁向全自動、高良率LED芯片量產的關鍵一環。它能集成到在線檢測與修復設備中，實現對芯片缺陷的快速篩選與精準處理，大幅節約成本，提升核心競爭力。

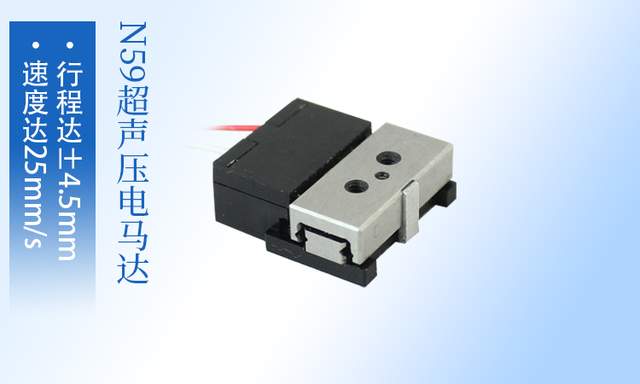

另外，芯明天N59系列超聲壓電馬達位移臺同樣適用于此系統，N59超聲壓電馬達體積小巧、結構緊湊，同時受外界的電磁干擾和噪聲影響較小，運動速度快，步進小，均勻穩定，具有高性價比。

三、搭建多維精密探針臺

在半導體測試、生物顯微操作等領域，探針臺是延伸人類手眼、與微觀世界交互的利器。N11系列壓電馬達位移臺，正是構建這類高端設備的理想運動模塊。

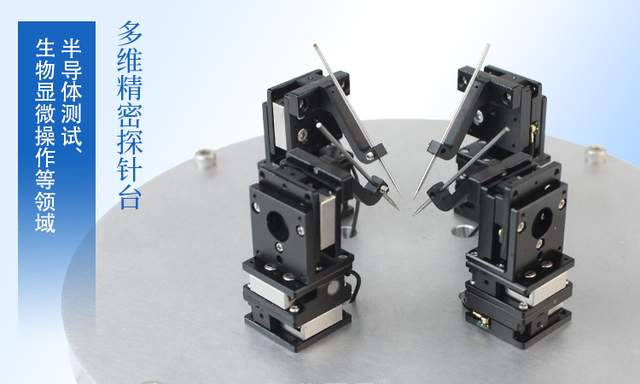

1.搭建多維運動：利用多臺N11壓電馬達位移臺，可自由搭建出XYZ三軸運動系統。由于其本身極其緊湊，所構成的探針臺整體尺寸也能得到優化，為顯微鏡工作臺或?qū)嶒炃惑w節省大量空間。

2.精準驅動探針：將顯微探針或微注射針安裝在N11壓電馬達位移臺上，便可獲得納米級精度的操控能力。無論是定位一個特定的晶體管進行電性能測試，還是將藥物注入單個細胞，N11壓電馬達位移臺都能平穩、精確地將探針送達目標位置。

3.覆蓋長行程運作：3.6mm的行程在微操作相關應用中意義重大，它意味著探針可以在一個相對較大的范圍內尋找目標，無需頻繁重新定位樣品，從而簡化操作流程，提高實驗與檢測效率。

從實驗室的細胞顯微注射，到半導體工廠的芯片失效分析，再到前沿的掃描探針顯微鏡（SPM），由N11壓電馬達位移臺構建的探針臺都能提供可靠的運動支持。它的模塊化特性更允許快速開發和定制，靈活滿足各種特殊的科研與工業需求。

N11系列壓電馬達位移臺技術參數

N11系列壓電馬達位移臺，其極致緊湊的設計、毫米級行程與納米級精度的完美結合，不僅解決了空間受限與高精度、長行程不可兼得的行業痛點，更以其高度的模塊化和靈活性，成為了從LED芯片制造到生命科學等多個高端領域的好助手。

推薦控制器

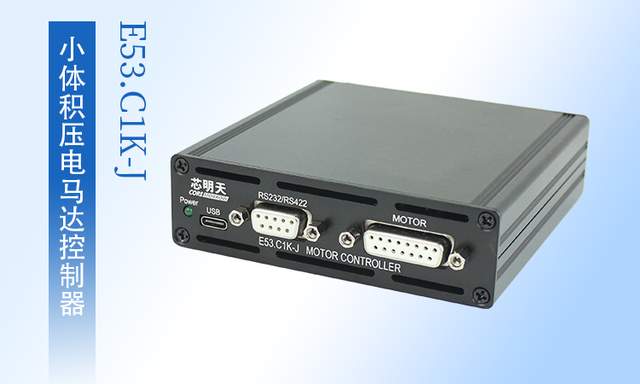

E53.C1K-J小體積壓電馬達控制器專為驅動壓電馬達而設計，是單通道開環壓電控制器，24VDC供電，采用數字控制，非常適用于驅動N11系列壓電馬達位移臺。它的外觀體積小巧，結構緊湊，尺寸僅有105×103×30.1mm^3，易于集成。
