目前調光類的照明要求越來越高，既要求輸出直流無紋波電流，又要求調光性能高，還需要高電壓輸入，可市場上的各種品牌的產品，要么就是可以實現直流無紋波，但調光性能又不佳，調光性能提升了，電流又無法實現大電流，總是有或多或少的遺憾。特別在護眼燈光，影視燈光，視覺機器市場，對紋波要求越來越高，基于市場需求，我們最近推出的產品也許能解決應用端對調光及紋波的需求。

功能簡述

SS9202是基于線性恒流的基本特征下的一款單通道線性恒流驅動芯片，輸出電流最大3A，輸出端可承受最大電壓達55V。輸出端飽和壓降可低至200mV，可實現較低的線性損耗，因此SS9202能夠在寬輸入電壓范圍內提供穩定的電流輸出。IC內部包含高壓高精度的穩壓源，低壓差驅動電路和軟起動電路。芯片采用外置采樣電阻，用戶也可以采用不同的對地電阻來調節恒流值。

IC的PWM調光功能可以在高頻調制條件下可實現50ns 以上的調光響應速度，由于線性的采樣控制方式，可實現輸出無紋波，維持線性度極好的調光效果，最大電流可以實現2.0A 驅動輸出，最小響應時間50ns，可以滿足市場大部分的燈光控制需求。IC同時包含了模擬調光口及數字PWM調光端口，可應用于不同的設計場合。

芯片具有溫度補償功能，內建溫度感應器與過熱保護功能。當芯片內部溫度超過一定溫度時，輸出電流隨溫度升高而降低、輸入電壓前饋空能力，當輸入電壓過高時芯片會限制輸入功率防止對芯片造成損壞。

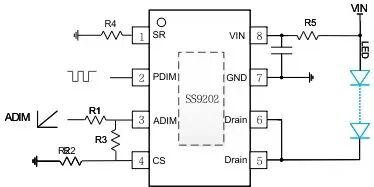

典型應用線路

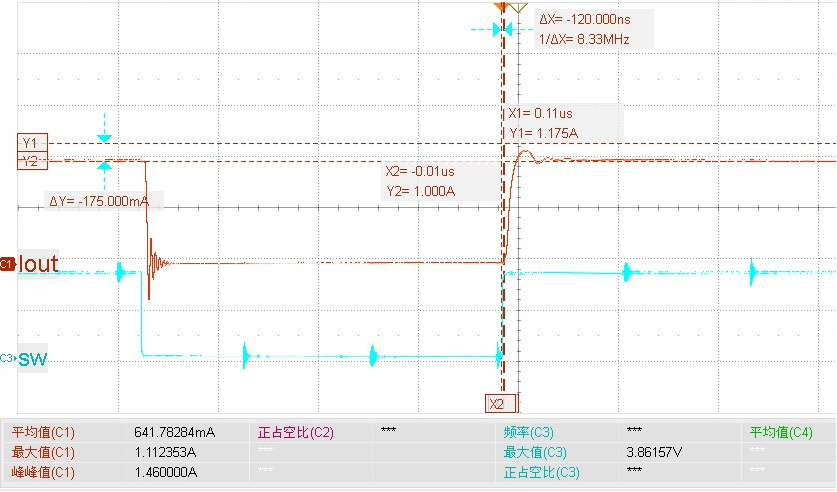

典型輸出1A 電流的狀態下，25KHz調制頻率下，調光響應能實現120ns 的高速響應，且能保持優秀的電流輸出。

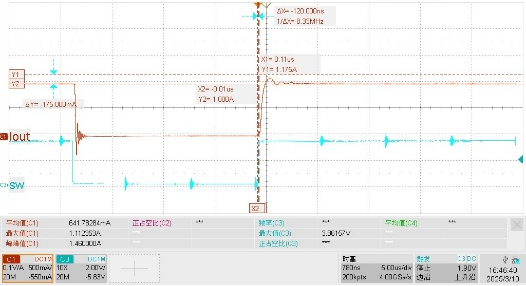

由于過高的響應速度，會略有一定的線間寄生電容產生的振鈴現象，率能通過調整SR端的阻值，降低一定的響應速度，便能獲取到無振鈴無電流紋波輸出電流的狀態。如下圖，即使是500ns的響應時間，相比市場上大部分的線性恒流接近1us的響應時間也是望塵莫及的

高速調光的特性

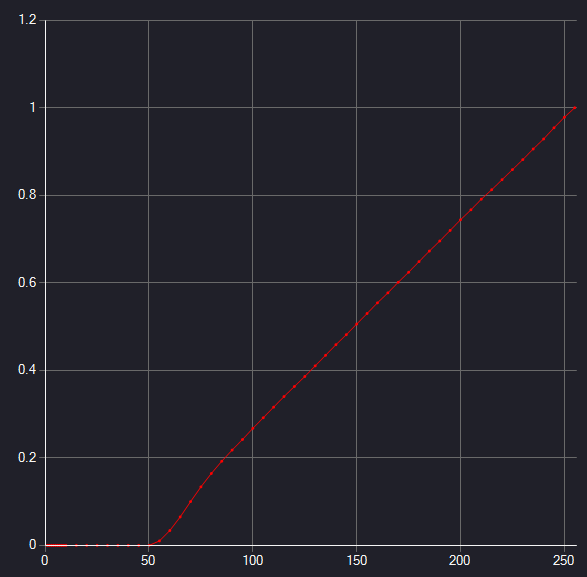

獲得近乎固定斜率的PWM輸出電流特征。

1A45V 負載條件下的輸出電流調光曲線

（25KHz PWM調光信號）

對于高壓輸入，IC可以通過拓展外置MOSFET的方式實現

利用外置MOS拓展80V 輸入條件下的應用

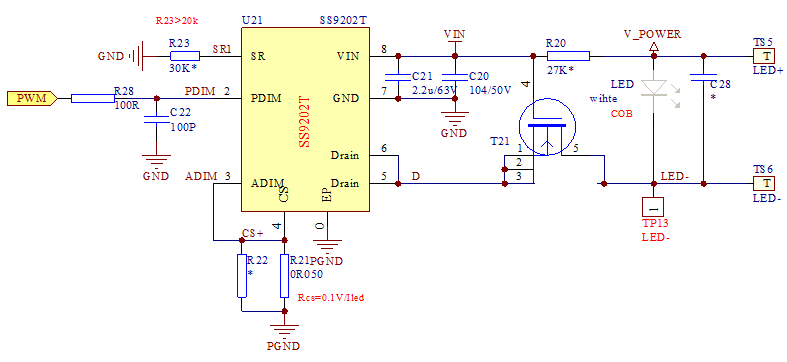

80V輸入拓展電路

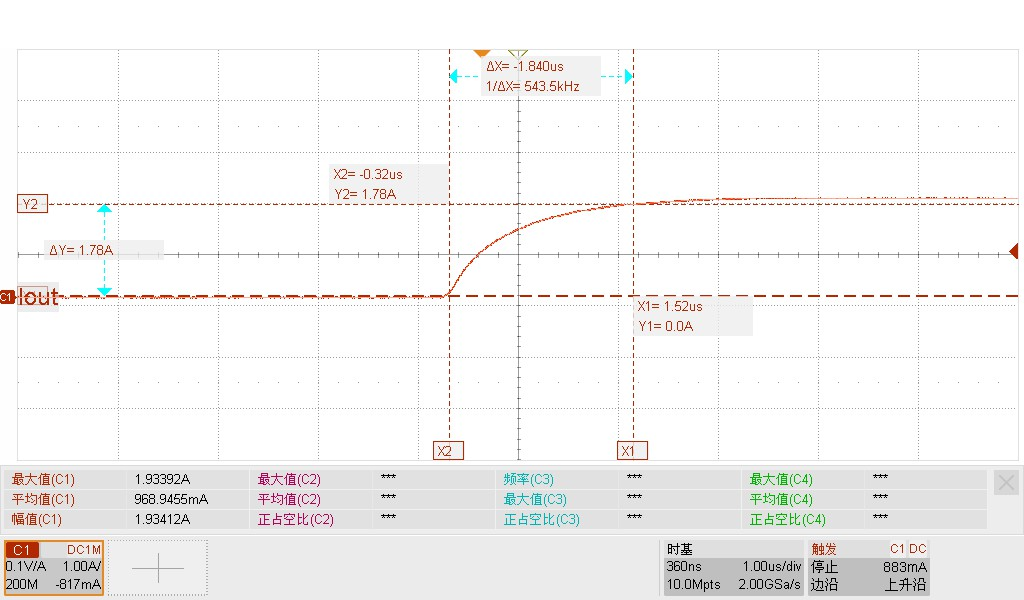

高電壓條件下的輸出電流線特征

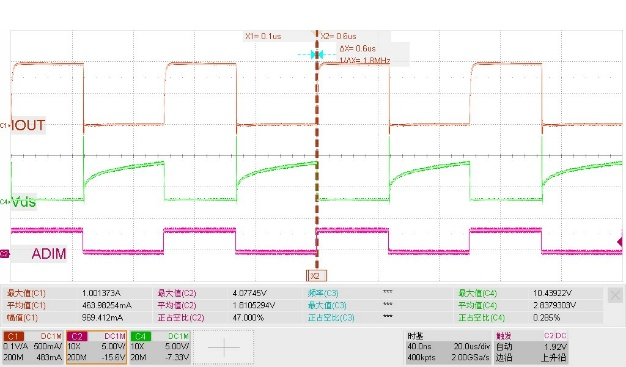

SS9202還能利用模擬調光端口的功能，實現混合調光特性。

IC特性

工作電壓： 3-55V

驅動電流： 3.0A

驅動負載： 共陽極

調光方式： 高速PWM 及模擬端雙調光控制

響應時間： 可預設高速調光響應時間

調光調制頻率：<40KHz

輸出電流精度：<±3%

飽和導通壓降：0.2~0.4V

拐點電壓：0.2V@0.5A

25KPWM狀態下實現50ns 快速調光響應，

低延遲,低灰度調光

120ns@1.2A

80ns@0.5A

220ns@2.4A

封裝：ESOP8

應用：舞臺燈光，影視燈光，強光檢測照明，

電子顯微鏡照明，護眼LED臺燈，高端商照
