從目前高速線的生產情況看,生產制造工藝對于最終產品性能的穩定與否起到關鍵的作用，目前在工序過程中測試最基礎的就是差分訊號，差分信號對于信號完整性來說是非常重要的一個項目,很多通信協議使用了差分傳輸方式,差分信號的優點是有目共睹的,主要是在共模抑制上面,因為差分對的物理結構是兩條距離比較近的傳輸線,他們有共同的參考面,兩條信號線傳輸相位相反幅值相等的信號,因此對于外界輻射的凈電場幾乎抵消,而且信號計算的是同一時間兩條信號幅值的差值,那么對于相近的信號線來講,收到干擾后產生的變化是相等的,因此差值也不會變化,這就提高了干擾的抑制能力，目前其產品在抑制能力部分一般主要采用鋁箔屏蔽，鋁箔屏蔽上有幾種方式:

高速線常見的問題分析

對于屏蔽的重要性一家不言而喻，如何保證包覆的服帖和性能的穩定，繞包工藝最主要的性能指標控制之后，接下來就是在保證高頻性能的情況下去保證繞包的產能，繞包設備的繞包頭于牽引之間的匹配就非常重要，需要設計穩定的同步指標，來保證繞包節距和牽引的穩定性.

****特別感謝方向電子潘工給予本平臺技術文章的指正和技術資源的無私奉獻*****

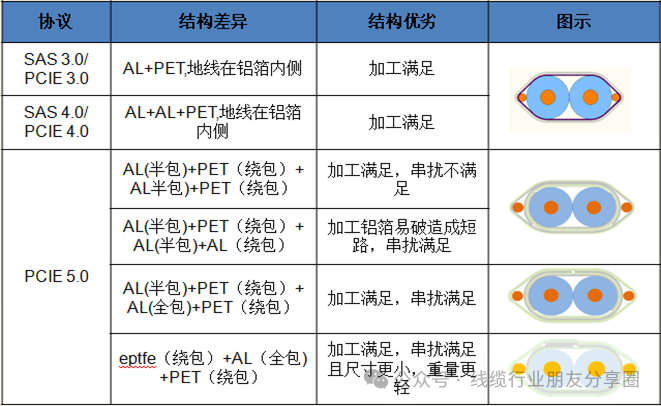

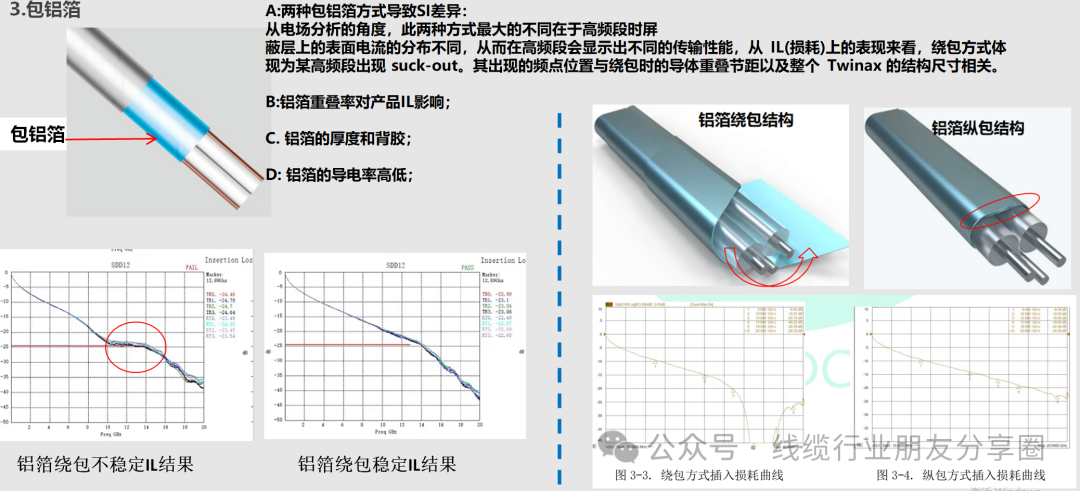

以上也我們稱之為繞包，目前SFP&SAS高速線大部分選擇的是第二種，而繞包關鍵在于絞包過程中鋁箔成形的治具，如果鋁箔成形治具使用適當，最終性能會較好于普通的生產工藝設計。高頻傳輸線訊號分析基礎（完整篇）

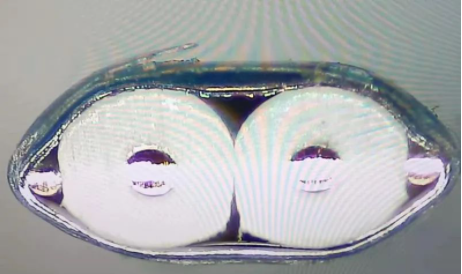

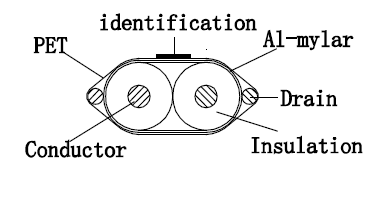

對于差分信號；我們設計所關注最主要的是差分阻抗這條線的S參數；而如何保證S參數就是各家目前在討論的重點，目前的差分對主要就是傳輸數據信號。由于我們在使用時周圍卻可能出現各種雜亂的干擾信息，假如這些干擾信號進入數據線的內層導體，疊加到本來傳輸?shù)男盘柹?，是不是有可能干擾或改變原來傳輸?shù)男盘?，從而造成有用信號損耗或出現問題？而這包帶的鋁箔層則對我們要傳輸?shù)男畔⑵鹬雷o和屏蔽的作用，一般采用背膠鋁箔+背膠麥拉的結構來保證鋁箔的屏蔽效果，當然并不是所有的數據線都有兩層屏蔽，有些有多個屏蔽層，有的只有一層，或者甚至沒有。屏蔽是對兩個空間區域之間進行金屬的隔離，以控制電場、磁場和電磁波由一個區域?qū)α硪粋€區域的感應和輻射。具體講，就是用屏蔽體將導體線芯包圍起來，防止他們受到外界電磁場/干擾信號的影響，同時也能阻止線內的干擾電磁場/信號向外擴散。高頻數據線的屏蔽層主要由銅、鋁等非磁性材料制成，一般為編織銅網（鋁鎂編織網）或銅箔（鋁箔等），它們的厚度很薄，遠小于使用頻率上金屬材料的集膚深度。需要說明的一點是它的一端必須與電路的信號地連接，因為屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果，如何保證屏蔽的穩定性就是線纜廠商需要特別關注的重點

我們不生產設備，只是優質設備的推崇者

對于屏蔽的重要性一家不言而喻，如何保證包覆的服帖和性能的穩定，這是各線纜設備廠商在研究的主要方向，對于我們線纜行業從業者而言，更喜歡的是設備運轉的結構和運作原理，如何達成我們期望的效果；包括產能和生產效率等，早期那種常規的普通包帶設備已經無法滿足其產品的性能要求，鋁箔在包帶的過程中需要穩定，包出的產品SI參數穩定沒有掉坑，目前我們看到東莞市新杰電工機械有限公司設備推出的超高速主動引帶包帶機（一拖三繞）同時工作.
此包帶通過PLC程序控制包帶轉速與引取轉速達到控制包帶節距的目的，有效的改進了包帶環節不穩定影響電氣特性。繞包工藝最主要的性能指標控制之后，接下來就是在保證高頻性能的情況下去保證繞包的產能，繞包設備的繞包頭于牽引之間的匹配就非常重要，需要設計穩定的同步指標，來保證繞包節距和牽引的穩定性，經過我們現場確認，目前新杰的包帶設備實際量測生產PCIE5.0三層包帶產品時每分鐘可以達到6-8米，并包出的產品外觀平滑和高頻性能沒有掉坑穩定；目前其設備已經得到包括立訊等龍頭高速電線生產商相關企業的認可.
