該ADS58J89是一款高線性度、四通道、14位、250/500MSPS IF（中間 頻率）接收器。四個通道包含500MSPS 14位ADC，然后進行信號處理 用于無線基礎設施系統。通道可以配置為各種模式，具體取決于 帶寬、分辨率和采樣時間要求。信號處理塊包含可選的 抽取濾波器、SNR Boost 濾波器、分辨率與時間的關系以及時分雙工的模式 （TDD） 突發模式。專為高天線數系統而設計，4 個通道提供高帶寬 以及占地面積小的多通道接收器的線性度。該設備可以具有雙重功能 TDD系統中的流量接收器和功率放大器線性化反饋路徑。
*附件：ads58j89.pdf

主要規格：

• 功耗：875 mW/ch
• 輸入帶寬 （3dB）：900 MHz
• 孔徑抖動：98 fs rms
• 信道隔離度：85 dB
• ∫性能 在 = 1.25 Vpp時為170 MHz，–1 dBFS
  • 信噪比：65.8 dBFS
  • SFDR：85 dBc HD2,3 95 dBFS 非 HD2,3

特性

• 4通道、14位500MSPS，具有數字信號處理功能
• 功率放大器線性化（反饋）模式
  • 每隔一個樣本14位，250MSPS
  • 可編程分辨率與占空比
    • 占空比 3：2（60% 11 位，40% 9 位）
    • 占空比 2：3（40% 12 位，60% 9 位）
    • 占空比 1：3（25% 14 位，75% 9 位）
• 流量接收器模式
  • 14位250MSPS：通過2個濾波器、高/低通進行削減
  • 9位SNR升壓濾波器（最大帶寬150MHz）
  • 9 至 14 位 TDD 突發（最大帶寬 200 MHz）
• 靈活的輸入時鐘緩沖器，帶1/2/4分頻
• JESD204B數字接口高達 5.0Gbps
  • 每個通道 1 或 2 通道，子類 1
• 64引腳VQFN封裝（9 × 9 mm）

參數

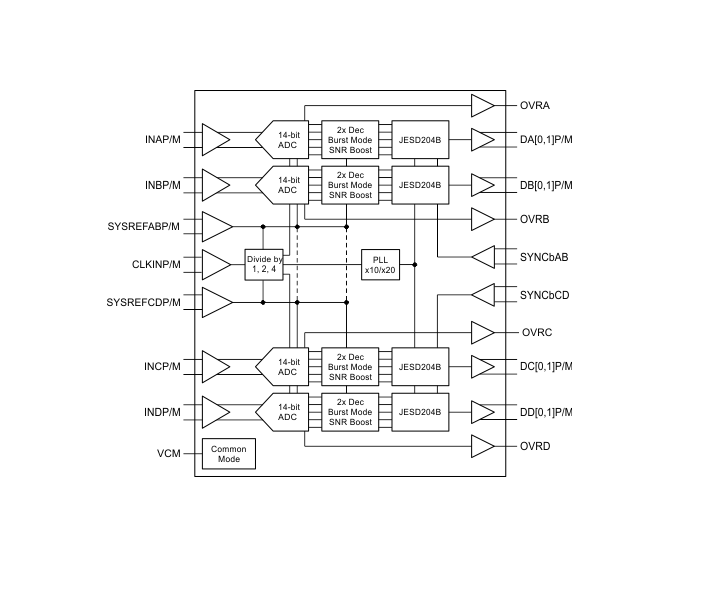

方框圖

ADS58J89 是德州儀器推出的四通道 14 位高速模數轉換器（ADC），核心優勢為 500 MSPS 高采樣率、JESD204B 高速接口與多模式靈活配置，專為多載波多模蜂窩基站、射頻微波回程鏈路等無線基礎設施設計，兼具流量接收與功率放大器線性化反饋功能。

核心參數與特性

• 硬件規格 ：四通道差分輸入，輸入帶寬 900 MHz，差分滿量程輸入 1.25 VPP；支持 5 MHz 2000 MHz 外部時鐘輸入（含 1/2/4 分頻功能）；采用 64 引腳 VQFN 封裝（9mm×9mm），工作溫度 -40°C +85°C。
• 精度性能 ：170 MHz 輸入時 SNR 典型值 65.8 dBFS，SFDR 典型值 85 dBc（諧波）、95 dBc（非諧波）；孔徑抖動 98 fs rms，通道隔離度 85 dB；積分非線性（INL）、微分非線性（DNL）性能優異，支持 9~14 位可編程分辨率。
• 接口與速率 ：JESD204B 數字接口，單通道支持 1/2 路 lanes，最高串行速率 5.0 Gbps，支持 Subclass 1 同步；數據延遲 38 個采樣時鐘周期，快速過范圍（OVR）延遲僅 6 個時鐘周期。
• 功耗與電氣特性 ：單通道典型功耗 875 mW，支持深度睡眠（791 mW）、輕度睡眠（1.68 W）低功耗模式；多電源域設計，AVDD33（3.3V）、AVDD18（1.9V）、DVDD/IOVDD/PLLVDD（1.8V）獨立供電。

功能與工作模式

• 核心功能 ：支持多種工作模式，包括 250 MSPS 下 2 倍抽取濾波（高低通可選）、500 MSPS 下 SNR 增強模式（150 MHz 帶寬，9 位分辨率）、TDD 突發模式（9~14 位分辨率）。
• 性能優化 ：內置可編程過范圍閾值與脈沖長度配置，支持自動 / 手動觸發；通道間可獨立配置，支持 2 通道 500 MSPS + 2 通道 250 MSPS 混合速率模式（分拆模式）。
• 同步與接口 ：支持 SYSREF 同步信號，實現多芯片確定性延遲同步；JESD204B 接口支持 8b/10b 編碼、數據加擾與測試模式（斜坡、PRBS 等），支持單 / 雙 lane 配置。
• 靈活配置 ：通過 SPI 接口配置分辨率、工作模式、時鐘分頻、觸發方式等參數；支持 3/4 線 SPI 通信，寄存器支持讀寫驗證，內置溫度傳感器。

應用場景

適用于多載波多模蜂窩基站（TDD-LTE、FDD-LTE、CDMA 等）、射頻與微波回程鏈路（點對點 / 點對多點）、無線中繼器、分布式天線系統（DAS）、寬帶無線通信設備等場景，適配流量接收與 TDD 系統功率放大器（PA）線性化反饋路徑。

關鍵設計要點

• 電源要求 ：各電源域需嚴格遵循電壓范圍，無強制上電順序；每個電源引腳就近配置 0.1 μF 去耦電容，電源源頭并聯 1 μF、10 μF 電容增強濾波，降低電源噪聲串擾。
• 布局建議 ：模擬輸入與數字信號路徑分開布線，避免平行走線；JESD204B 差分對需等長布線，終端匹配 100Ω 電阻并靠近接收端；時鐘輸入電路需優化布局，減少外部抖動引入。
• 配置方式 ：上電后需通過 SRESETb 引腳硬件復位初始化寄存器；通過 SPI 配置工作模式、分辨率、JESD204B 接口參數等；多芯片同步需合理配置 SYSREF 信號（推薦脈沖 / 間隙周期模式），避免持續同步信號引入雜散。
