Vishay/Dale WSKP0612 Power METAL Strip^?^ 電阻器使用專有處理技術來產生低電阻值。這些表面貼裝電阻器的功率額定值為3.5W至5W，容差為1.0±%、5.0±%，熱電動勢低（<3μv><20ppm c）。這些電阻器通過了aec-q200認證，工作溫度范圍為-65°c至170°c。wskp0612功率金屬條電阻器包括4端設計和全焊接結構，使其成為所有類型的電流傳感、電壓劃分和脈沖應用的理想選擇。="">

數據手冊：*附件：Vishay ， Dale WSKP0612 Power Metal Strip? 電阻器數據手冊.pdf

特性

• 4端子設計
• 焊接構造
• 采用專有的生產工藝，實現低電阻值
• 低TCR的固體金屬鎳鉻和錳銅合金電阻元件（<20ppm>
• 功率額定值：3.5W至5W
• 不受高硫環境影響的結構抗硫性
• <3μv>
• 工作溫度范圍：-65 °C至170 °C
• 符合 AEC-Q200

降額曲線圖

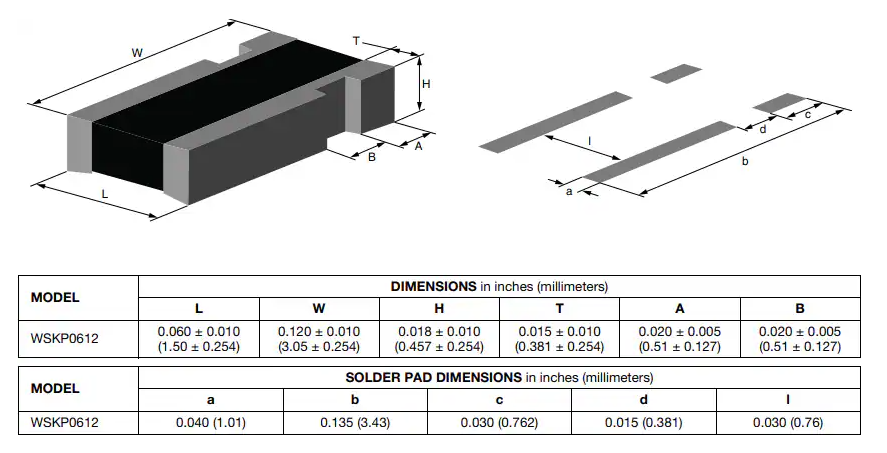

尺寸圖

高功率表面貼裝電流檢測電阻器WSKP0612技術解析?

?引言?
隨著電力電子系統對精度和效率要求的不斷提升，四端式金屬片電阻器因其卓越的電流檢測性能而受到廣泛青睞。Vishay Dale推出的WSKP0612系列作為Power Metal Strip?技術的代表，通過全焊接結構和獨特材料工藝，為工業控制、汽車電子及能源管理領域提供了高可靠性解決方案。

?核心特性?

• ?四端子開爾文連接?：通過分離電流端（I1/I2）與電壓檢測端（E1/E2），徹底消除引線電阻對測量精度的影響
• ?超低阻值范圍?：覆蓋0.5 mΩ至5 mΩ，滿足大電流檢測場景需求
• ?溫度系數優化?：元件TCR小于20 ppm/°C，整體TCR根據阻值區間控制在±50 ppm/°C至±300 ppm/°C
• ?耐硫設計?：結構本身具備抗硫性能，適用于高硫環境的工業應用
• ?全焊接結構?：采用固銅端子和電阻元件激光焊接，確保機械穩定性和熱性能

?電氣參數深度分析?

?結構工藝創新?

1. ?電阻元件?：錳銅合金材料，提供穩定電阻特性
2. ?端子設計?：實心銅材鍍100%錫，優化焊接可靠性

• ?焊接工藝?：端子與元件采用全自動焊接，消除連接電阻
• ?激光調阻?：精密校準阻值，確保批次一致性
• ?封裝保護?：硅改性聚酯涂層，具備高溫耐受性和絕緣保護

?應用場景性能驗證?

• ?脈沖處理能力?：專為浪涌電流和脈沖應用設計，支持通過JouleWizard在線工具進行脈沖性能仿真
• ?環境適應性?：通過AEC-Q200車規認證，包含溫度循環（-55℃至155℃）、機械振動、濕熱偏壓等17項嚴苛測試
• ?熱管理表現?：基于終端溫度的熱降額特性，在170℃環境溫度下仍保持穩定工作

?PCB設計建議?

• ?焊盤尺寸?：推薦使用長3.43 mm × 寬1.01 mm的焊盤布局
• ?安裝間距?：電壓檢測引腳間距0.76 mm，需獨立布線至檢測電路
• ?散熱考慮?：建議在散熱層布置thermal via以提升功率耐受

?質量控制體系?

• ?持續壽命測試?：在100℃環境溫度下進行2000小時滿載操作驗證
• ?批次一致性?：每千片重量控制在8.5 g，確保生產工藝穩定性
• ?包裝標準化?：8 mm壓紋載帶，每卷4000片，符合EIA-481規范

?技術發展趨勢?
隨著電氣系統集成度不斷提高，WSKP0612代表的四端檢測電阻技術正朝著更低阻值、更高功率密度和更強環境適應性方向發展。其全焊接結構和開爾文連接方式將成為高精度電流檢測的標準配置。
