Vishay RCWPM軍用厚膜片式電阻器技術解析與應用指南
Vishay M/D55342軍用厚膜片式電阻器采用96%氧化鋁基板，在鎳阻擋層上纏繞錫/鉛。這些片式電阻器符合MIL-PRF-55342標準和RM類型，不含鹵素。M/D55342厚膜片式電阻器在經過驗證的故障率（包括M、P、R、U、S、V和T級）下具有高可靠性。這些電阻器的工作溫度范圍為-65°C至150°C，非常適用于軍事和航空航天應用。
數據手冊：*附件：Vishay M，D55342軍用厚膜片式電阻器數據手冊.pdf
特性
- 完全符合MIL-PRF-55342的要求
- 穩固的可靠性－經過驗證的故障率；M、P、R、U、S、V和T級
- 結構在高硫環境下不滲水（ASTM B 809-95試驗方法）
- 100% A組篩選，符合標MIL-PRF-55342準
- 端接類型B - 鎳阻擋層錫/鉛線繞
- 工作溫度范圍：-65 °C至150 °C
- 氧化釕電阻元件
- 環氧樹脂封裝
- 96%氧化鋁基板
- 焊料涂層鎳阻擋層終端
- 錫/鉛焊料合金焊接表面處理
- 不含鹵素
降額曲線

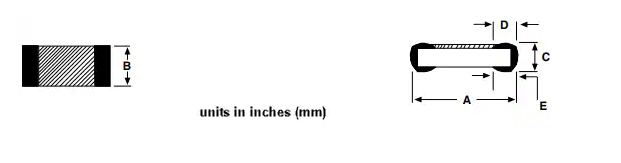

尺寸圖
Vishay RCWPM軍用厚膜片式電阻器技術解析與應用指南
一、軍用級電阻器的技術特性
1.1 材料組成與結構設計
RCWPM系列電阻器采用96%氧化鋁基板作為承載體，電阻體材料選用具有優異穩定性的氧化釕材料，表面采用環氧樹脂封裝，形成多層保護結構。其B型端子結構特色為鍍鎳阻擋層上覆蓋錫/鉛焊料的全包裹設計，這種構造不僅提供了可靠的電氣連接，還能有效抵御高硫環境的腐蝕影響（通過ASTM B 809-95測試方法驗證）。
1.2 關鍵性能參數
- ?工作溫度范圍?：-65°C至+150°C
- ?功率降額曲線?：70°C環境溫度下可提供100%額定功率，超過此溫度需按線性降額使用
- ?全系列符合?：MIL-PRF-55342軍用規范要求
- ?可靠性等級?：提供M、P、R、U、S、V和T多個級別的驗證失效率
二、型號規格與技術指標對照表
2.1 標準電氣規格匯總
| Vishay型號 | MIL規范型號 | 封裝尺寸 | 70°C功率(W) | 最大工作電壓(V) | 電阻范圍(Ω) | 容差(%) | 溫度系數(ppm/°C) |
|---|---|---|---|---|---|---|---|
| RCWPM-0502 | RM0502 | 0502 | 0.05 | 40 | 1-9.1/10-22M/10-10M | 2,5,10/1,2,5,10/0.5 | 200,300/100,200,300/100,200,300 |
| RCWPM-0603 | RM0603 | 0603 | 0.10 | 50 | 1-5.1/5.6-22M/5.62-10M | 2,5,10/1,2,5,10/0.5 | 200,300/100,200,300/100,200,300 |
| RCWPM-1206 | RM1206 | 1206 | 0.25 | 100 | 1-5.1/5.6-22M/5.62-10M | 2,5,10/1,2,5,10/0.5 | 200,300/100,200,300/100,200,300 |
| RCWPM-2512 | RM2512 | 2512 | 1.00 | 200 | 1-5.1/5.6-22M/5.62-10M | 2,5,10/1,2,5,10/0.5 | 200,300/100,200,300/100,200,300 |
2.2 特殊尺寸系列
- ?RCWPM-0402?（RM0402）：超小型封裝，尺寸0.039×0.020英寸
- ?RCWPM-0302?（RM0302）：微型封裝，尺寸0.034×0.021英寸
- ?RCWP-0201?（支持DSCC 07009圖紙）：最小尺寸系列，功率0.05W
三、編號系統與識別方法
3.1 全球零件編號解析
新型全球零件編號格式：?M55342M02B10E0RWB?
各字段含義詳解：
- ?MIL規范?：M55342（適用于除07型外的所有類型）
- ?特性代碼?：K=±100ppm/°C，L=±200ppm/°C，M=±300ppm/°C
- ?規格表代碼?：對應標準電氣規格表中的編號
- ?端子樣式?：B=預鍍錫鎳阻擋層全包裹
- ?阻值與容差?：使用特定編碼系統表示
- ?失效率等級?：M、P、R、U、S、V、T多個等級可選
3.2 阻值容差編碼系統
| 容差 | 代碼 | 乘數 | 代碼 |
|---|---|---|---|
| ±0.5% | D/W/Y/Z | 1 | M |
| ±1% | F | 1000 | N |
| ±2% | G | 1,000,000 | P |
?應用示例?：
- 38W8 = 38.8Ω ±0.5%
- 10Y0 = 10kΩ ±0.5%
- 332D = 332Ω ±1%
- 15J0 = 15Ω ±5%
四、可靠性設計與測試要求
4.1 篩選與認證流程
- ?100% A組篩選?：嚴格按照MIL-PRF-55342執行
- ?可靠性驗證?：針對不同失效率等級進行專門測試
- ?環境適應性?：通過高硫環境測試，確保在惡劣條件下穩定工作
4.2 特殊應用支持
五、工程應用建議
5.1 選型指南
- ?功率考量?：根據工作環境溫度選擇合適的功率等級
- ?精度需求?：軍事應用建議選擇±1%或更高精度
- ?溫度系數?：高精度應用推薦±100ppm/°C級別
- ?尺寸約束?：高密度布局選擇0402或0302微型封裝
5.2 設計注意事項
- ?工作電壓限制?：連續工作電壓為√(P×R)或最大工作電壓中的較小值
- ?焊接工藝?：使用錫/鉛焊料合金，注意溫度控制
- ?散熱設計?：高功率應用中確保充分散熱路徑
六、技術發展趨勢
隨著軍事電子設備向小型化、高可靠性方向發展，RCWPM系列電阻器在以下方面持續優化：
- ?更小尺寸?：0201封裝的引入滿足微型化需求
- ?更高精度?：±0.5%容差產品逐步普及
- ?環境適應性?：加強在極端溫度、高濕度、高硫環境下的性能表現
