Vishay M32159厚膜片式電阻器由完全符合MIL-PRF-32159要求的0Ω 跳線組成。這些電阻器具有高可靠性，產品等級為M（軍用級）和T（空間級）。結構包括B端接類型，在鎳阻擋層上纏繞錫/鉛。Vishay M32159厚膜片式電阻器的工作溫度范圍為-65°C至+150°C，最大額定電流為6.3A，外殼尺寸范圍為0302至2512。

數據手冊：*附件：Vishay M32159厚膜片式電阻器數據手冊.pdf

特性

• 完全符合MIL-PRF-32159要求
• 高可靠性
• 100% A組篩選，符合標MIL-PRF-32159準
• 端接類型B

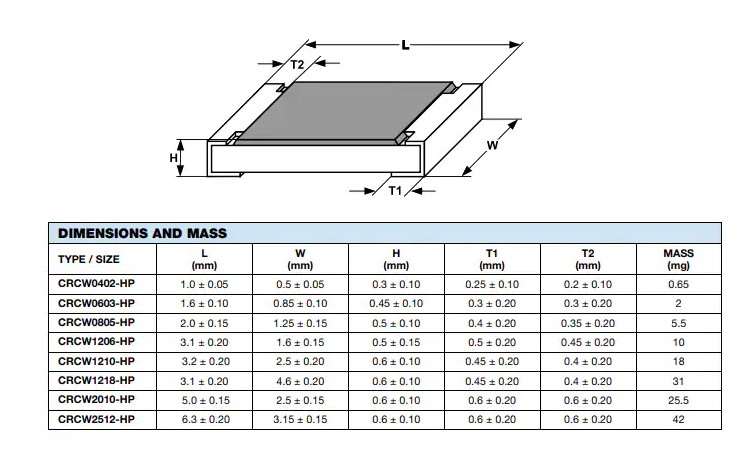

尺寸

Vishay RCWPM M32159系列厚膜片式零歐姆跳線電阻技術解析

產品概述

Vishay公司的RCWPM系列是一款符合MIL-PRF-32159標準的厚膜片式零歐姆跳線電阻器，專門針對軍事和高可靠性應用設計制造。該系列產品基于成熟的技術平臺，為各種軍用電子設備提供可靠的電流通路解決方案。

關鍵特性與優勢

高可靠性設計

• ?軍用級別認證?：完全符合MIL-PRF-32159標準要求
• ?多重產品等級?：提供M（軍用級）和T（航天級）兩種可靠性等級
• ?100%篩選測試?：按照MIL-PRF-32159標準進行完整的組A篩選
• ?寬工作溫度范圍?：-65°C至+150°C

電氣規格

根據數據手冊，RCWPM系列包含多種封裝規格，以下是主要型號的技術參數：

?標準電氣規格表?

物理特性與結構

?封裝尺寸標準化?

• ?端子樣式?：B型 - 鎳阻擋層上鍍錫/鉛包覆
• ?多種封裝尺寸?：從最小的0201(0.024英寸長度)到最大的2512(0.250英寸長度)
• ?精準的尺寸公差?：長度公差范圍從±0.002英寸到±0.006英寸

?材料組成?

• 電阻元件：導電金屬
• 封裝材料：環氧樹脂
• 基板：96%氧化鋁
• 端子：鍍錫/鉛的鎳阻擋層
• 焊料涂層：錫/鉛焊料合金

降額特性

該系列產品配備了完善的功率降額曲線，確保在高溫環境下穩定工作。在70°C環境溫度以下可提供100%額定功率，超過70°C后功率線性下降，直至150°C環境溫度。

封裝與包裝選項

軍標編號系統

完整的MIL-PRF-32159編號格式為：M32159B02MWB
其中：

• ?M32159?：軍標樣式
• ?B?：端子樣式（鍍錫鎳阻擋層，包覆）
• ?02?：規格表編號
• ?M?：產品等級（軍用級）
• ?WB?：包裝類型（鉛/錫，華夫餅托盤）

DSCC圖紙編號

• 針對不同尺寸產品，DSCC提供了專門的圖紙編號支持
• 覆蓋從03011至03016的多種規格
• 可通過官方網站在線查看相關圖紙

應用領域

軍事裝備應用

• 航空電子系統
• 導彈控制系統
• 通信設備
• 雷達系統

航天應用

• 衛星系統
• 空間探測器
• 運載火箭電子系統

技術優勢總結

1. ?高度可靠性?：軍規級質量認證，適用于惡劣環境
2. ?多功能封裝?：覆蓋從0201到2512的全尺寸范圍

• ?嚴格的工藝控制?：100%篩選測試確保性能一致性
• ?完善的文檔支持?：配備詳細的DSCC圖紙和技術規格
• ?全球供貨保障?：標準化的物料編號體系

選型指南

工程師在選擇RCWPM系列產品時，應重點關注以下幾個參數：

1. ?電流承載能力?：根據實際電路需求選擇合適尺寸
2. ?功率需求?：考慮環境溫度對功率降額的影響
3. ?封裝兼容性?：確保PCB布局與所選封裝匹配
4. ?可靠性等級?：根據應用場景選擇軍用級或航天級
