Vishay/Techno CRHP高壓厚膜片式電阻器的額定電壓高達3000V，具有 <0.5%的出色穩定性。這些電阻器采用專有金屬陶瓷材料和三面線繞端接類型，采用國際標準化尺寸。各種配置提供設計靈活性和自動貼裝功能。CRHP系列還可進行流動焊接，并可提供卷帶包裝。Vishay/Techno CRHP高壓厚膜片式電阻器具有2MΩ 至50GΩ 的電阻范圍和-55°C至+155°C的工作溫度范圍。應用包括斷路器、照明控制、高壓電源和其他高壓應用。

數據手冊：*附件：Vishay ， Techno CRHP高壓厚膜片式電阻器數據手冊.pdf

特性

高壓
高歐姆值/小型封裝
可提供鎳阻擋層端接標準，其他端接材料
專有金屬陶瓷材料
3-sided線繞端接類型
國際標準化尺寸
多種款式、端接材料和配置可實現廣泛的設計靈活性
出色的穩定性：
可流動焊
自動布局能力
供應卷帶封裝

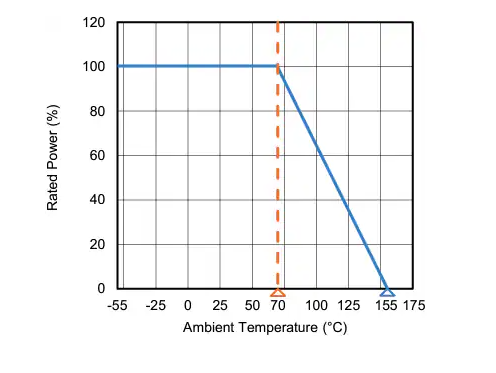

降額曲線

Vishay CRHP系列高壓厚膜片式電阻器技術解析與應用指南?

?一、產品核心技術特性?

CRHP系列是Vishay Techno推出的專業高壓厚膜片式電阻器，具有以下突出特性：

?高壓承受能力?：工作電壓最高達3000 V（CRHP2512型號）
?卓越穩定性?：全生命周期變化率<0.5%
?多元化封裝?：支持自動貼裝和流焊工藝
?靈活端接選擇?：提供3面包覆端接結構，兼容環氧樹脂粘接和引線鍵合

?二、電氣參數詳解?

? 標準電氣規格表： ?

型號	尺寸	額定功率(W)	最大工作電壓(V)	電阻范圍(Ω)	容差(%)	溫度系數(ppm/°C)
CRHP1206	1206	0.50	1675	2M-100M2M-1G1.1G-8G	0.51,2,5,10,202,5,10,20	100
CRHP1210	1210	0.70	1870	4M-100M4M-1G1.1G-10G	0.51,2,5,10,202,5,10,20	100
CRHP2010	2010	1.0	2000	6M-100M6M-1G1.1G-10G11G-35G	0.51,2,5,10,202,5,10,205,10,20	100
CRHP2510	2510	1.2	2500	10M-100M10M-1G1.1G-10G11G-40G	0.51,2,5,10,202,5,10,205,10,20	100
CRHP2512	2512	1.5	3000	10M-100M10M-1G1.1G-10G11G-50G	0.51,2,5,10,202,5,10,205,10,20	100

? 關鍵技術說明： ?

連續工作電壓取 P×R 或最大工作電壓中的較小值
1GΩ以下電阻在100VDC下校準，1GΩ及以上在1000VDC下校準
溫度系數參考值，具體規格需咨詢工廠確認

?三、型號編碼系統解析?

新型全球零件編號格式：?CRHP1206AF100MFKFB?

CRHP 1 2 0 6AF 1 0 0MFKFB 分解說明：

?全球型號?：CRHP
?尺寸代碼?：1206/1210/2010/2510/2512
?端接樣式?：A=3面包覆
?端接材料?：F=鎳阻擋層，G=非磁性
?電阻值代碼?：M=MΩ，G=GΩ（如4M70=4.7MΩ）
?容差等級?：D=±0.5%，F(xiàn)=±1%，G=±2%，J=±5%，K=±10%，M=±20%
?TCR代碼?：K=100ppm，L=150ppm，N=200ppm，R=250ppm，M=300ppm
?焊料端接?：E=Sn100，F(xiàn)=Sn95/Ag5，T=Sn90/Pb10
?包裝形式?：B=散裝，F(xiàn)=卷帶全卷，1=卷帶1000pcs等

?四、機械結構特征?

?電阻元件?：氧化釕材料
?封裝材料?：玻璃保護層
?基板材質?：96%氧化鋁
?端接處理?：標準為鍍錫鎳阻擋層或鍍錫非磁性端接
?尺寸精度?：長度公差±0.006英寸，厚度公差±0.002英寸

? 物理尺寸規格： ?

型號	長度L(英寸)	寬度W(英寸)	厚度T(英寸)
CRHP1206	0.125	0.063	0.025
CRHP1210	0.125	0.100	0.025
CRHP2010	0.200	0.100	0.025
CRHP2510	0.250	0.100	0.025
CRHP2512	0.250	0.126	0.025

?五、電壓系數特性分析?

各型號的電壓系數(VCR)參數：

CRHP1206：2M-199M范圍 VCR=25ppm/V
CRHP1210：4M-200M范圍 VCR=25ppm/V
CRHP2010：6M-99M(15ppm/V)，100M-1G(20ppm/V)
CRHP2510：10M-99M(10ppm/V)，100M-1G(15ppm/V)
CRHP2512：10M-999M(10ppm/V)，1G-5G(25ppm/V)

?六、環境性能與可靠性?

?工作溫度范圍?：-55°C至+155°C

?降額特性?：

在70°C環境溫度下可保持100%額定功率
超過70°C后功率線性下降，155°C時降至0%

? 標準測試性能： ?

壽命測試：1000小時滿功率工作 ΔR≤±0.5%
高溫暴露：ΔR≤±0.2%
低溫操作：ΔR≤±0.05%
潮熱抵抗：ΔR≤±0.1%
耐焊接熱：ΔR≤±0.06%
機械強度：30秒2kg負載無損傷
可焊性：95%覆蓋率達標

?七、應用設計要點?

? 選型建議： ?

高壓應用優先選擇CRHP2512(3000V)或CRHP2510(2500V)
高精度要求選擇0.5%容差型號
空間受限場景選用CRHP1206最小尺寸
200MΩ以上高阻值需咨詢工廠特殊規格

? 安裝注意事項： ?

支持自動貼裝和流焊工藝
鎳阻擋層和非磁性端接均可焊接到標準E或T焊料
可選擇HSD熱浸焊端接提高焊接可靠性

?設計計算提示?：
連續工作電壓必須嚴格按照 P×R 或最大工作電壓中的較小值進行設計，確保在實際應用中的長期穩定性。
