摘要：品牌汽車銷售門店通常數量多、分布廣，單個門店的能源消耗（如電力、水、燃氣）雖小，但總和顯著。電費、汽油費等能源開支可能占總運營成本的15%-30%，成為僅次于人力和房租的第三大支出。隨著雙碳政策的推進，要求企業降低碳排放。連鎖行業因門店數量多，成為監管重點。本文就Acrel-5000建筑能耗在寶愛捷4s店中的應用方案進行介紹，項目主要將寶愛捷集團的總門店及40余家地方門店進行統一的組網，將能耗數據和KPI指標進行采集、計算及上傳管理。

關鍵詞：連鎖門店，建筑能耗，能耗采集

1.項目概況：

寶愛捷（中國）汽車投資有限公司是德國大眾集團旗下薩爾茨堡保時捷控股有限公司的全資子公司，2012年在杭州成立，全面負責中國區經銷商網絡的部署和業務的運營管理。門店分布于江蘇、上海、浙江、北京、廣東等省。在國內共有45家汽車經銷商，主要集中銷售奧迪、賓利、蘭博基尼、保時捷和 BMW/MINI 等豪華品牌。能耗管理系統主要針對辦公區、會客區、維修區、光伏發電等功能區域進行能源計量和管理。目前45家門店均已完成搭建部署及交付。

2.客戶需求：

（1）能源管控：之前各門店沒有使用智能電表、水表、流量計，只能通過每月電費單獲取總用量及費用。無法知曉各區域用能情況。

（2）KPI指標：客戶需要根據總部規定的耗能指標進行嚴格的KPI管理。并且每月需要上報。

3.項目難點：

因集團管理需要實時獲取各門店能源消耗數據，但是大部分門店未能開通公網IP，且部分能源計量器具無法聯網，所以須通過4G的方式傳輸能源數據。

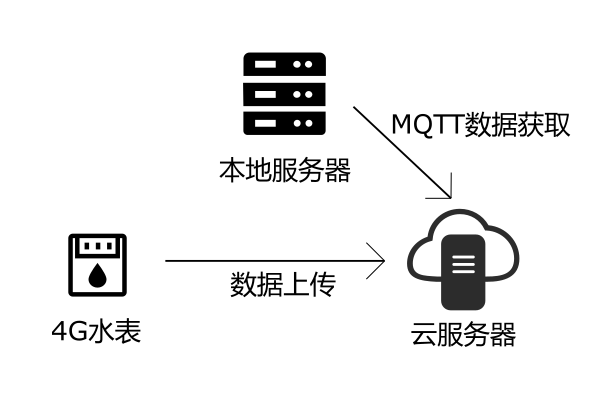

4G水表將數據上傳至云服務器，由后臺程序進行協議解析，并將數據轉化為標準格式，并推送至MQTT服務器中，客戶本地服務器通過網絡，獲取云服務器MQTT的數據。

4.解決方案：

（1）能源管控：通過有線、無線智能表計，實現電/水/流量/壓縮空氣/光伏發電等能耗的自動計量及精確計量。

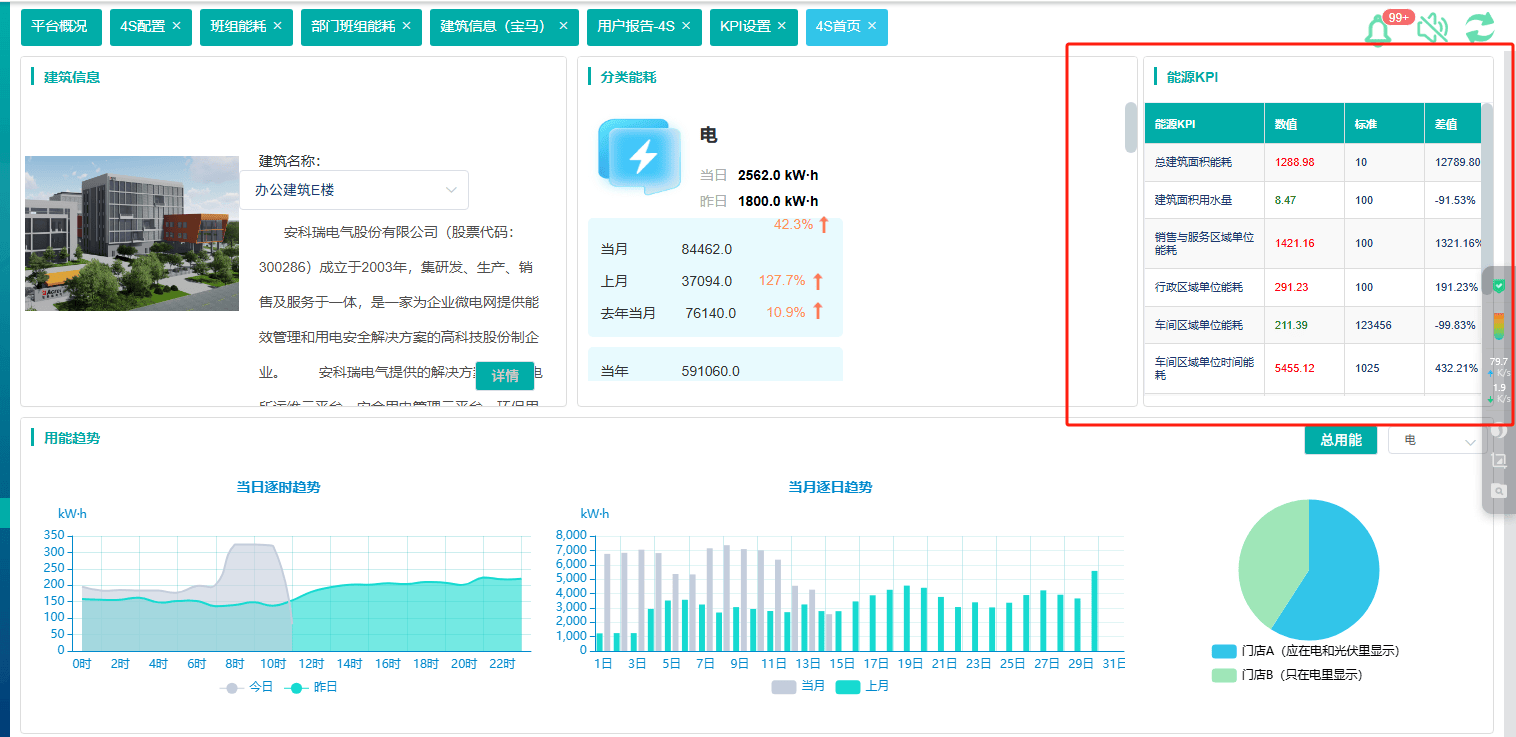

（2）KPI指標：增加KPI概況以及用戶報告部分，將月度，年度KPI指標進行計算，如：單位面積能耗、烤漆房工件能耗、回收水利用率等等。

（3）中英文適配：全部功能菜單都進行了中英文適配，且通過客戶逐項驗證。

（4）手機APP查看能耗數據：除內網WEB版本之外，還提供APP服務，客戶可在任意內網WIFI下。通過APP查詢門店用能數據。

5.組網結構：

ANet-2E4SM網關采集智能電表（DTSD1352）、流量計及溫濕度傳感器數據，通過有線方式上傳至內網服務器，此外，部分智能電表（ADW300）及4G水表，可通過4G無線上傳至能源管理平臺。

6.典型硬件：安科瑞銷售工程師徐經理18702111076

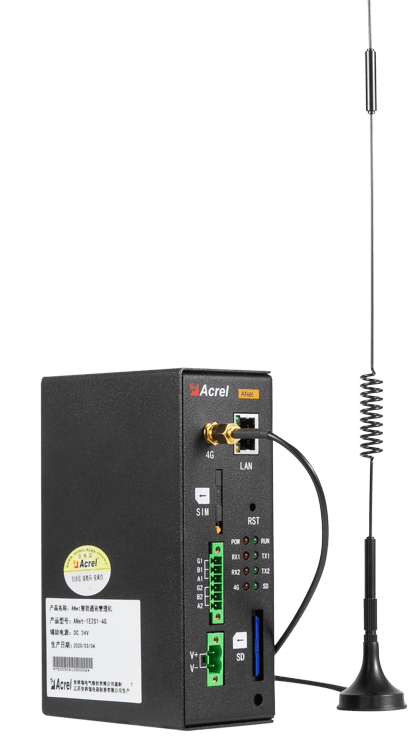

ANet-1E2S/1E1S-4G網關

（1）采用高性能32位ARM處理器，最大支持2萬個數據點

（2）支持32G外部存儲

（3）支持斷點續傳，網絡中斷后數據存儲本地，最大支持1個月存儲

（4）可選4G上傳模塊，擁有一路10M/100M以太網口

（5）擁有MODBUS/MQTT等協議

（6）支持AES數據加密

（7）采用嵌入式LINUX操作系統，金屬外殼，導軌式安裝

（8）擁有電磁兼容4級認證

（9）串口，網口光耦隔離

（10）支持-20℃至50℃運行溫度

7.特色功能：安科瑞銷售工程師徐經理18702111076

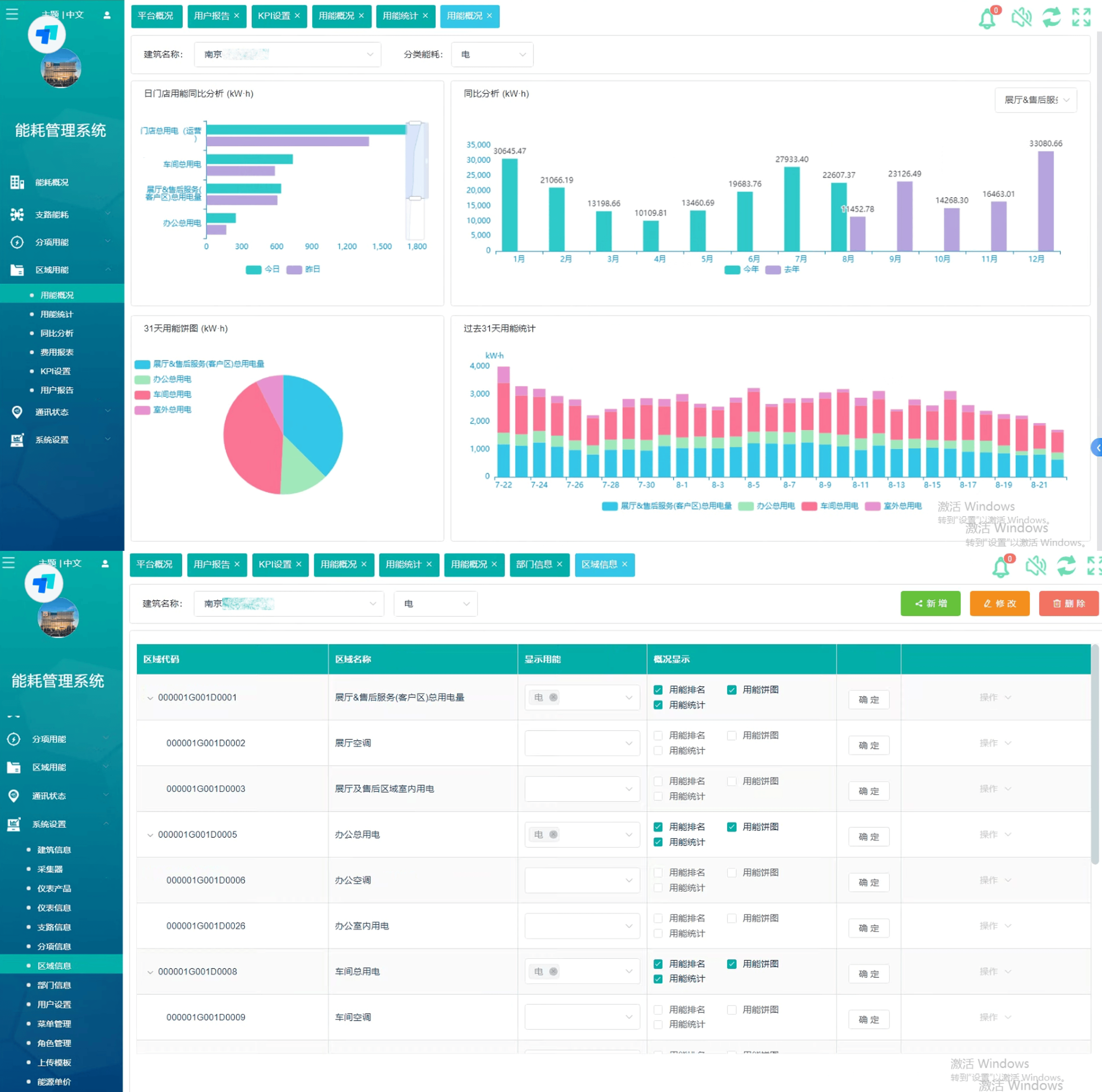

（1）區域能源計量：將客戶主要的用能按照能源類型分為電、水、壓縮空氣、燃氣等。按區域劃分為車間用電，辦公區域用電，展廳及售后服務區域用電等。按分項劃分為空調用電、動力用電、照明用電、光伏發電，自來水、回收水等。根據現場情況滿足客戶對于能源管理的基本要求，且自定義程度較高。

（2）KPI指標：對能源消耗情況進行對比分析，實現單位建筑面積能耗、單位建筑面積用水量、銷售與服務區域單位能耗、行政區域單位能耗、車間區域單位能耗、車間區域單位時間能耗等數據分析和指標對比。幫助用戶節能降耗。

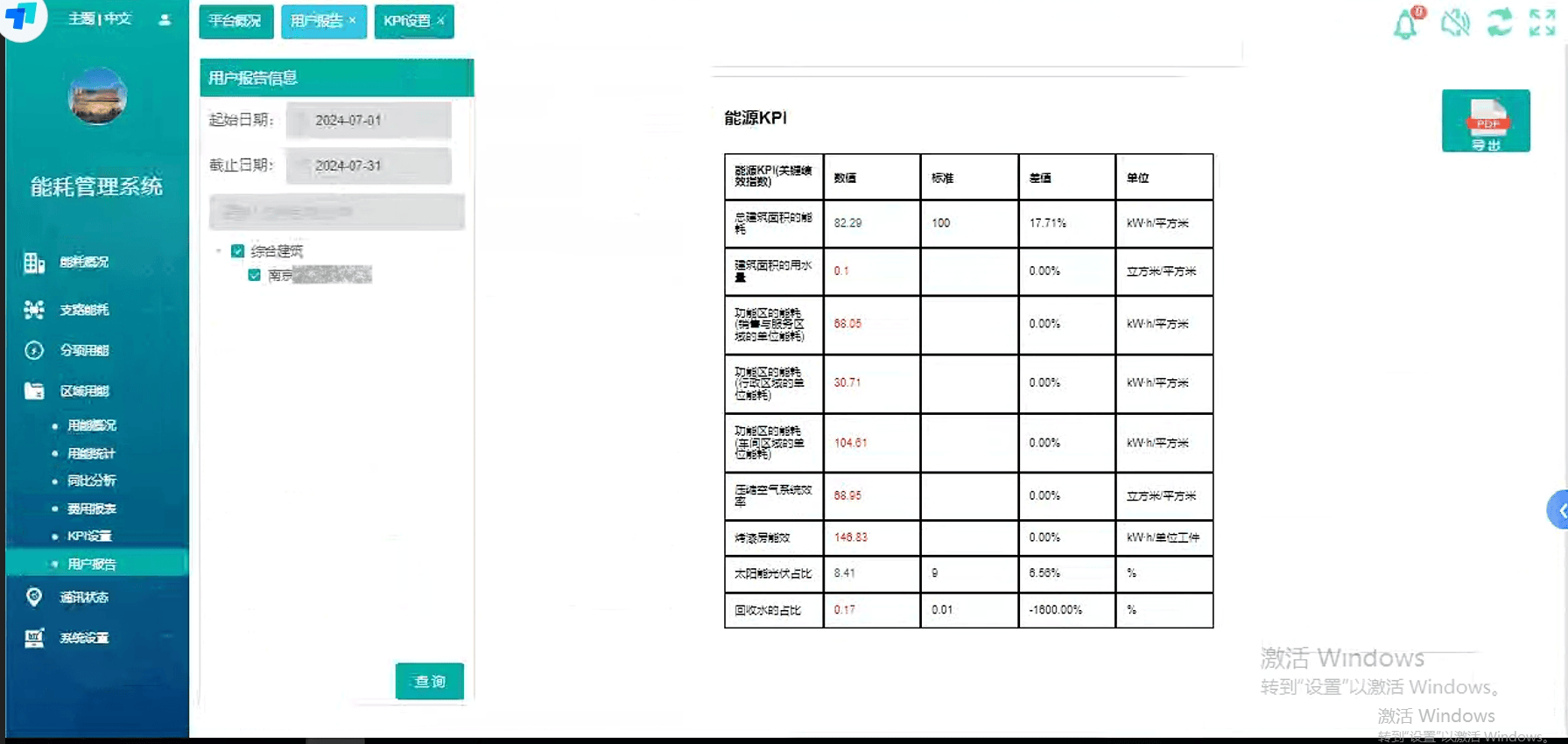

（3）用戶報告：提供全能源的月度、年度統計，各用能分區能耗排名，用能同環比，餅圖占比等功能。并添加KPI參數的統計和配置，直觀明了地展示門店能耗是否符合總部標準。同時按照客戶需求修改用戶報告風格，將大段文本信息，基本全部改為圖表及表格的形式，更加直觀的展示數據情況。

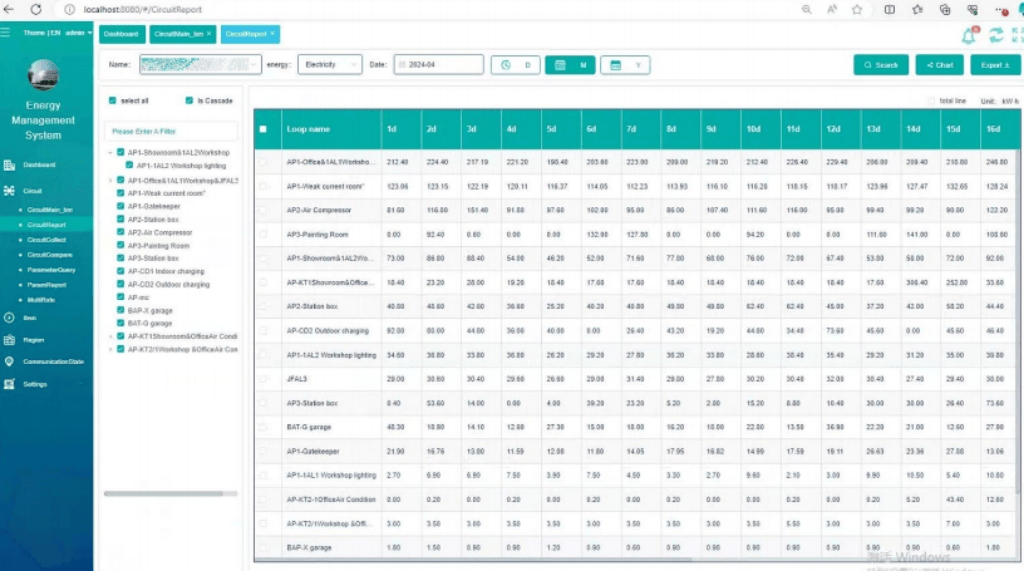

（4）中英文切換：為保證中英文的自由切換，不僅滿足菜單和UI功能的英文切換，所有儀表，設備，站點回路名稱全部都做了英文錄入接口，保證看到的所有功能都可以進行英文展示。

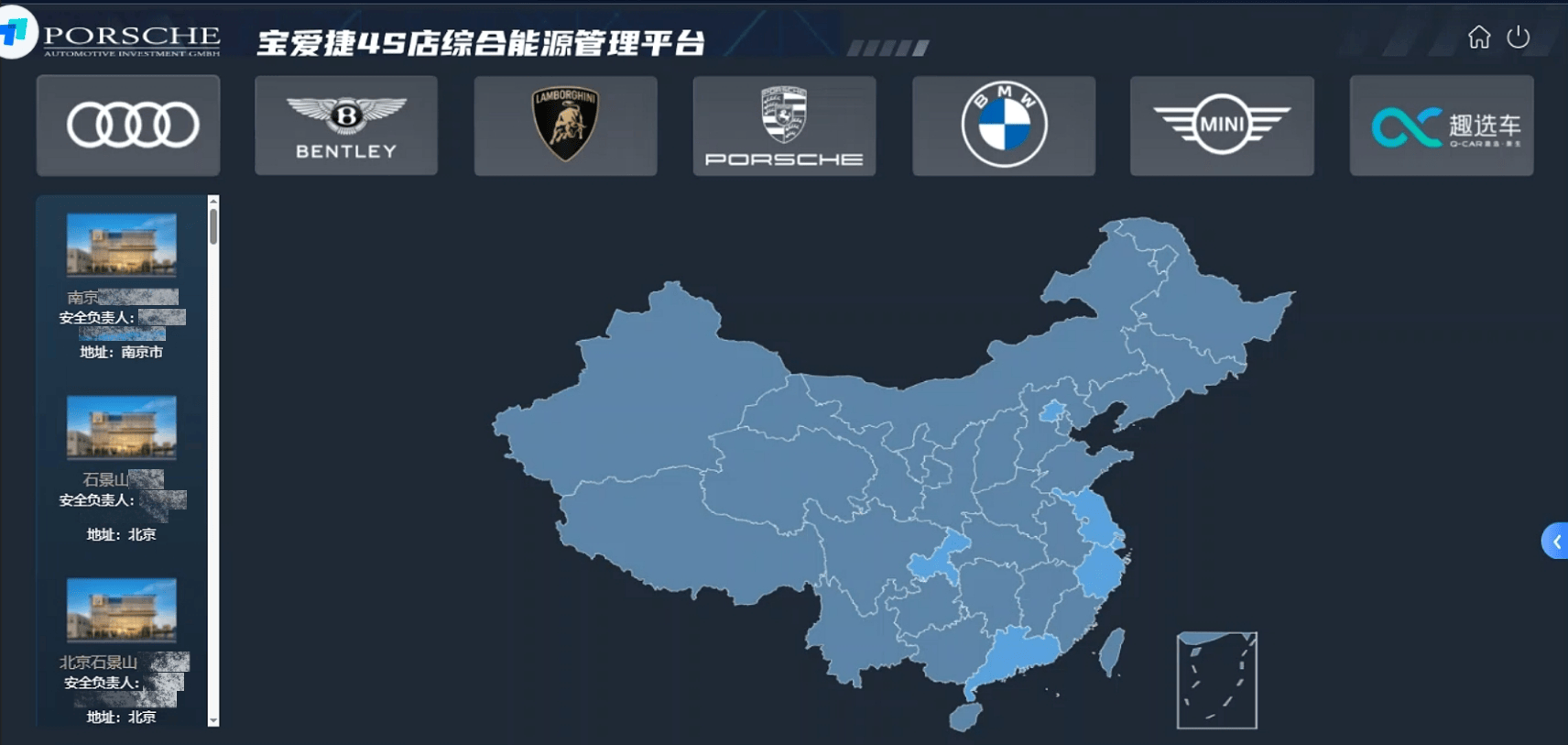

（5）總部平臺搭建：搭建總部平臺，可通過總部平臺選擇任一門店平臺實現跳轉，可以通過地區及品牌篩選，同時門店平臺的能耗數據及KPI指標數據也上傳到了總平臺，可在總部平臺直接對比門店數據。

8.總結：

Acrel-5000 建筑能耗監測系統成功應用于寶愛捷全國 40 余家 4S 店項目，解決了客戶在連鎖門店能源管理中面臨的幾大關鍵難題。系統通過有線結合無線組網方案，確保了所有門店能耗數據的穩定、可靠采集與上傳，為集中管理奠定了堅實基礎。更重要的是，它徹底改變了客戶過去粗放管理模式，通過各種智能電表、水表、流量計等表計的采集，實現了對辦公區、展廳、維修車間、烤漆房、光伏發電等不同功能區域，以及電、水、壓縮空氣、燃氣等各類能源類型的精確計量，使客戶得以清晰掌握各區域各環節的用能細節，精準定位能耗異常。同時，系統自動化計算并直觀呈現總部規定的關鍵績效指標（如單位面積能耗、烤漆房工件能耗、回收水利用率等），極大提升了 KPI 管理的效率與準確性。此外，搭建的總部級能源管理平臺實現了對所有門店能耗數據及 KPI 指標的集中匯總與跨區域、跨品牌對比分析，為集團優化資源配置、制定統一節能策略提供了強大支撐；中英文界面與數據自由切換功能，則完美契合了外資企業的管理需求，確保了系統的無障礙應用。

綜上所述，Acrel-5000建筑能耗管理系統為寶愛捷集團構建了一個覆蓋全面、數據精準、管理智能的能耗監測平臺，賦能客戶實現了從“用能模糊”到“精細管控”、從“分散管理”到“集團統覽”的能源管理能力躍升，為持續節能降耗和提升運營效率提供了核心工具。
