DAC856xT、DAC816xT 和 DAC756xT 器件是低功耗、電壓輸出、雙通道、分別為 16 位、14 位和 12 位數模轉換器 （DAC）。這些器件包括一個2.5V 的4 ppm/°C 內部基準電壓源，提供 2.5 V 或 5 V 的滿量程輸出電壓范圍。 這 內部基準電壓源的初始精度為 ±5 mV，可在 V 精煉 /V轉折針。
*附件：dac7563t.pdf

這些器件是單調的，提供出色的線性度并最大限度地減少不需要的代碼到代碼瞬態電壓（毛刺）。它們使用多功能三線串行接口，該接口以高達 50 MHz 的時鐘速率運行。該接口與標準兼容SPI?、QSPI?、Microwire 和數字信號處理器 （DSP） 接口。DACxx62T 器件集成了一個上電復位電路，可確保DAC 輸出上電并保持在零刻度，直到將有效代碼寫入器件，而 DACxx63T 器件同樣在中等刻度上電。這些器件包含一個掉電功能，可在 550 V 時將電流消耗降低到通常為 5 nA。低功耗、內部基準電壓源和小尺寸使這些器件成為便攜式電池供電的理想選擇 設備。

DACxx62T 器件可直接插入且功能相互兼容，以及DACxx63T 器件。整個系列均采用 VSSOP-10 和 WSON-10 封裝。

特性

• 相對精度：16位時為4 LSB INL
• 低毛刺脈沖：0.1 nV-s
• 雙向基準引腳：輸入或2.5V輸出
  • 4 ppm/°C 溫度漂移 （典型值）
• 上電復位至零量程或中量程
• 低功耗：5V AVDD 時為 4 mW
• 寬電源范圍：2.7 V 至 5.5 V
• 50 MHz SPI，具有施密特觸發輸入
• LDAC 和 CLR 函數
• 具有軌到軌作的輸出緩沖器
• 與DAC8562系列引腳兼容
• 啟用 5V TTL I/O
• 封裝：WSON-10（3 mm × 3 mm）、VSSOP-10
• 溫度范圍：–40°C 至 125°C

參數

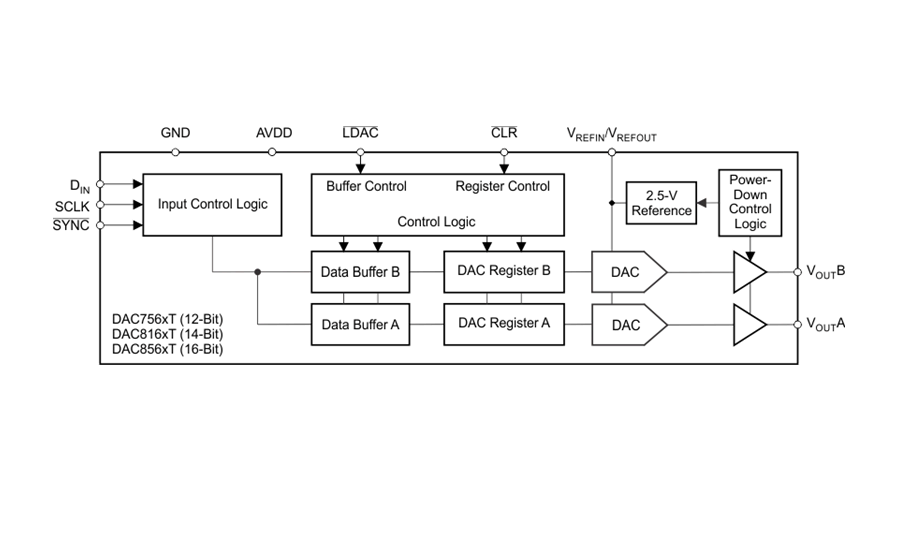

方框圖

DAC7563T 是德州儀器（Texas Instruments）推出的一款低功耗、高精度雙通道數模轉換器，核心優勢是內置高穩定基準源與低噪聲輸出兼具，支持靈活的同步更新與電源管理功能，適用于便攜式儀器、PLC 模擬輸出模塊、閉環伺服控制等對功耗和精度均有要求的場景。

一、核心性能與定位

• 分辨率與線性度 ：12 位分辨率，積分非線性（INL）±0.75 LSB，微分非線性（DNL）±0.25 LSB，保證單調性，碼間瞬態干擾（毛刺脈沖）低至 0.1 nV?s。
• 基準與輸出特性 ：內置 2.5 V 基準源，溫度漂移僅 4 ppm/°C，初始精度 ±5 mV；輸出電壓范圍 0AVDD（2.7V5.5V），支持軌到軌輸出，滿量程輸出可通過增益配置實現 2.5V 或 5V。
• 功耗與環境適應性 ：5V 供電時典型功耗僅 4 mW，掉電模式功耗低至 550 nA；工作溫度范圍 - 40℃~125℃，結溫最高 150℃，滿足工業級環境要求。

二、關鍵功能與硬件特性

1. 信號輸出與控制

• 雙通道獨立工作，支持同步更新（通過 LDAC 引腳）或異步更新，可實現多通道協同輸出。
• 內置輸出緩沖放大器，驅動能力強，可驅動 2 kΩ 并聯 3 nF 負載，壓擺率 0.75 V/μs，滿量程建立時間典型值 7 μs。
• 支持清零（CLR）功能，異步清零后輸出中點刻度（mid-scale），符合設備上電復位默認狀態。

2. 接口與封裝

• 數字接口：3 線 SPI 兼容接口，支持 QSPI、Microwire 等標準，最高時鐘頻率 50 MHz，施密特觸發輸入提升抗干擾能力。
• 基準接口：VREFIN/VREFOUT 為雙向引腳，可作為內置基準輸出（2.5V）或外接基準輸入，最大源 / 灌電流 20 mA。
• 封裝規格：10 引腳 VSSOP 或 WSON 封裝（3mm×3mm），WSON 封裝帶裸露熱焊盤，優化散熱性能。

3. 電源與功耗控制

• 電源配置：?jiǎn)坞娫垂╇姡?.7V~5.5V），無需正負電源，簡化系統設計。
• 功耗模式：支持 3 種掉電模式（1 kΩ/100 kΩ 接地或高阻態），可單獨關閉任一通道以節省功耗，掉電時輸出狀態可預設。

三、工作模式與配置

• 增益配置 ：支持 1 倍或 2 倍增益選擇，內置基準啟用時默認增益為 2（滿量程 5V），外接基準時默認增益為 1（滿量程等于基準電壓）。
• 更新模式 ：同步模式下，數據在第 24 個 SCLK 下降沿更新；異步模式下，通過 LDAC 引腳負邊沿觸發多通道同步更新。
• 復位與清零 ：上電復位默認輸出中點刻度（mid-scale）；CLR 引腳觸發后，輸入寄存器與 DAC 寄存器均加載中點刻度，退出清零狀態需完成一次完整的 24 位數據寫入。

四、典型應用場景

• 便攜式儀器、數據采集系統、可編程增益 / 偏移調整；
• PLC 模擬輸出模塊、電壓控制振蕩器（VCO）調諧、閉環伺服控制；
• 可通過外部電路擴展為雙極性輸出（±5V~±15V），適配更多工業場景。

五、設計關鍵要點

1. 電源與去耦 ：AVDD 引腳需就近配置 0.1 μF 陶瓷電容和 1 μF 電解電容，基準引腳（VREFIN/VREFOUT）建議并聯 150 nF 以上電容濾波，降低電源噪聲。
2. 信號接口：SPI 信號線需短距離布線，避免與模擬信號線平行；模擬輸出端可串聯 5Ω~10Ω 電阻抑制寄生振蕩，減少負載端反射。
3. 基準與增益配置：使用內置基準時，需確?；鶞?zhǔn)引腳負載電流不超過 20 mA；更改增益配置后，建議重新校準輸出線性度，確保精度。
4. 同步與功耗管理：多通道同步更新時，需先將數據寫入緩沖寄存器，再通過 LDAC 引腳觸發更新；閑置通道可配置為掉電模式，降低系統總功耗。
