一、項目背景與儲能系統核心配置

本項目廠區主要從事緊固件、鎢鋼模具、五金制品、鋼絲拉絲及鐵道扣件的生產銷售，配備一千余臺套進口自動化生產及檢測設備，用電負荷顯著。為適配負荷需求，本次配置 5MW/10MWh 鋰電池儲能系統，配套 1 臺 3000kVA 變壓器、1 臺 2500kVA 變壓器及 1 座 10kV 開關艙。系統運行流程為：直流電經逆變轉為 690V 交流電，再通過升壓變壓器升至 10kV 電壓等級，最終接入 2 座 10kV 開關艙的進線柜，實現穩定并網。

二、電能質量監測裝置配置要求

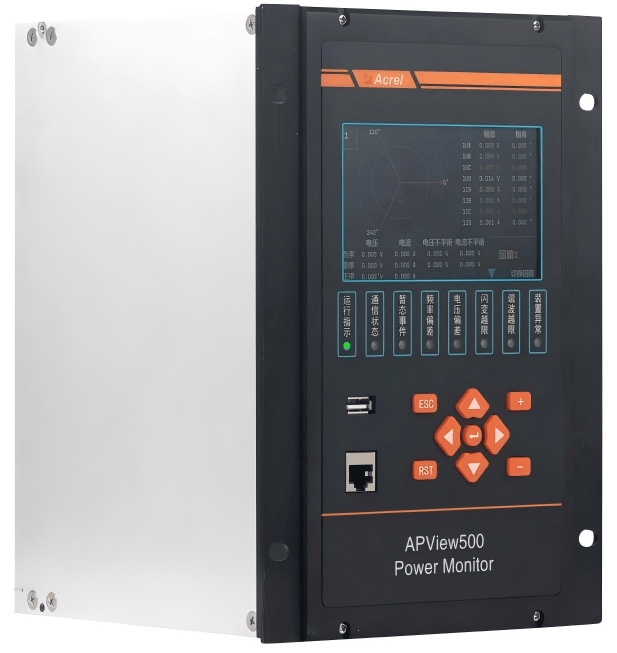

本工程設置 2 個并網點，依據《浙江電網電化學儲能電站并網技術要求》中 “10（6）千伏及以上電壓等級并網的電化學儲能電站應在并網點裝設滿足 GB/T 19862 要求的 A 級電能質量在線監測裝置” 的規定，本期在儲能并網點及公共連接點（公司配電房）各裝設 1 套在線式電能質量監測裝置，實時監測諧波、負序、電壓波動與閃變等關鍵電能質量參數，確保并網電能質量達標。

三、保護及安全自動裝置配置

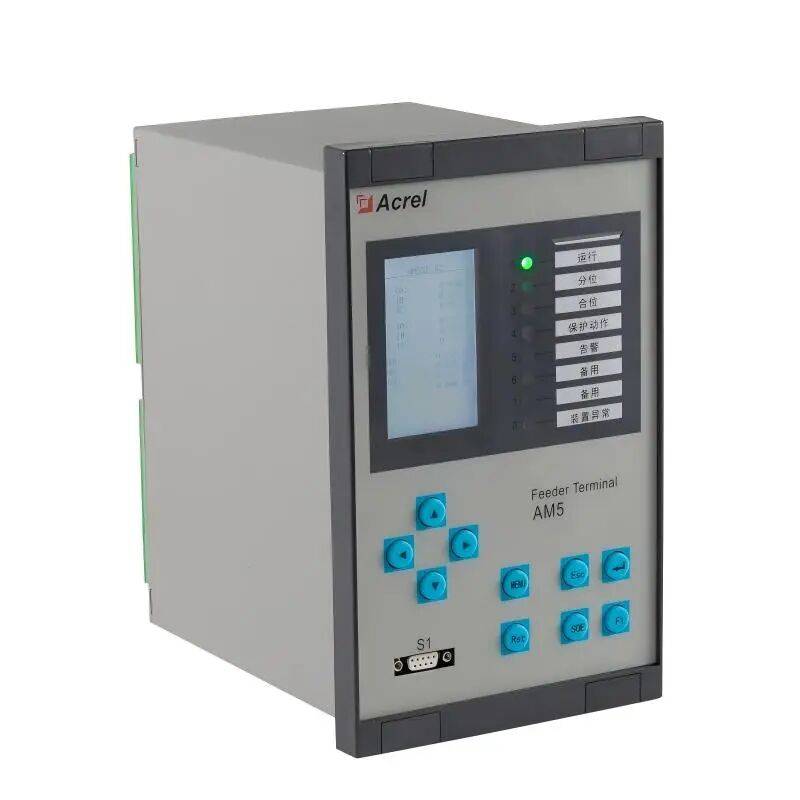

為保障系統安全穩定運行，配置系列保護及安全自動裝置：一是用戶總配電房 10kV 母線側裝設故障解列裝置，動作時跳開總配電房 10kV 儲能接入柜開關；二是 10kV 總配電房進線柜配置階段式方向過流保護與逆功率保護裝置，儲能接入柜同步配置階段式方向過流保護；三是配置 2 套防孤島保護裝置，儲能系統需具備防孤島保護功能，非計劃孤島情況下需在 2s 內與電網斷開；四是儲能站側裝設 2 套頻率電壓緊急控制裝置，當頻率、電壓超出允許范圍時，立即跳開儲能并網點開關。

四、并網通信系統設計要求

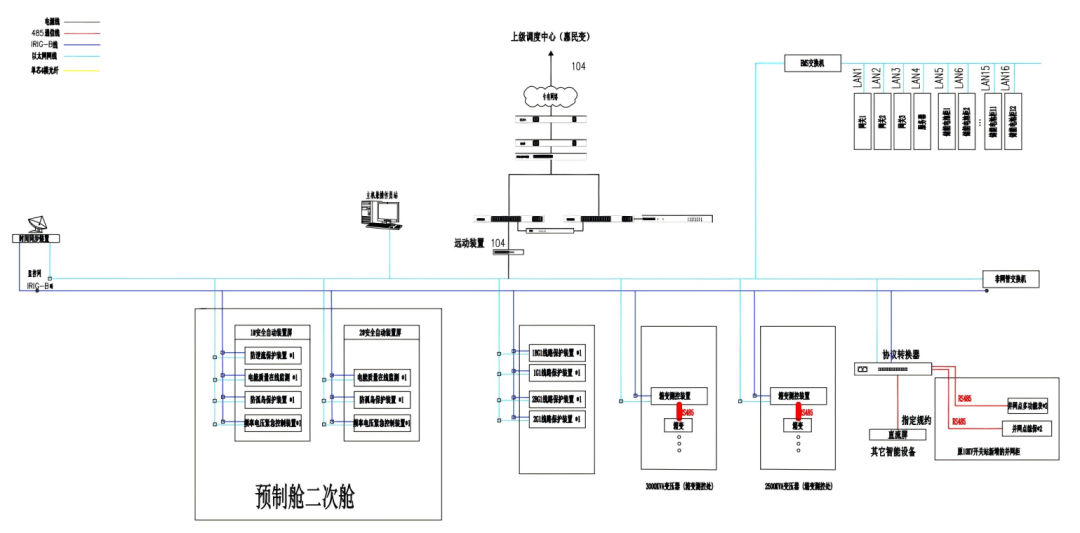

儲能電站并網通信系統以滿足電網安全經濟運行為核心前提，保障調度自動化、繼電保護及安全自動裝置等業務的通信需求。系統需通過 104 協議，將遠動數據、電能計量數據及電池狀態數據準確、穩定、可靠地傳輸至嘉善調度自動化系統。本期將敷設專用光纖，構建 “晉億實業儲能電站 — 光通信 — 惠民變 — 光通信 — 嘉善供電公司” 的光纜通道，實現儲能電站相關信息的安全上送。
