本項目廠區為主要經營范圍包括生產銷售緊固件、鎢鋼模具、五金制品、鋼絲拉絲、鐵道扣件，擁有各類進口自動化生產及檢測設備一千余臺套，用電負荷較大。本次配置儲能容量為5MW/10MWh 的鋰電池儲能系統，3000kVA變壓器1臺，2500kVA變壓器1臺，并建設一座10kV開關艙。直流電逆變?yōu)?90V交流電，最后升壓變高壓側以10kV電壓等級接入2座10kV開關艙的進線柜。

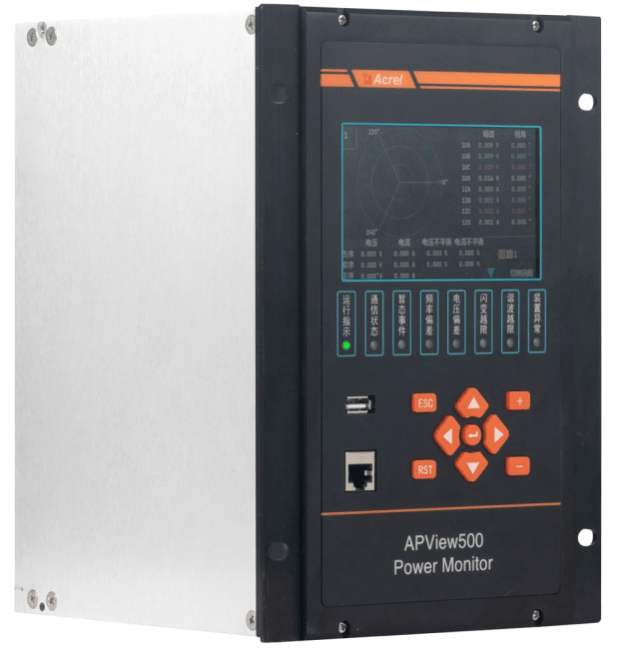

本工程為 2 個并網點，根據《浙江電網電化學儲能電站并網技術要求》，“10（6）千伏 及以上電壓等級并網的電化學儲能電站應在并網點裝設滿足 GB/T 19862 要求的 A 級電能質量在線監測裝置”。本期儲能并網點以及公共連接點（公司配電房）各裝設1套在線式電能質量監測裝置，實時檢測諧波、負序、電壓波動與閃變等電能質量參數。

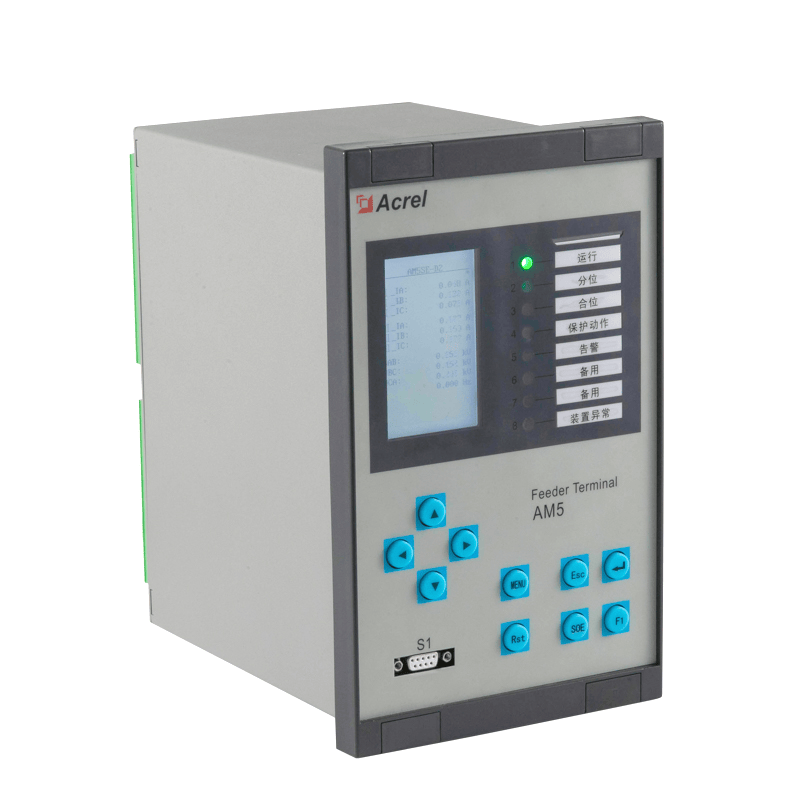

用戶總配電房10kV母線側配置故障解列裝置，動作跳總配電房10kV儲能接入柜開關；用戶10kV總配電房進線柜需配置階段式方向過流保護，進線柜配置逆功率保護裝置，儲能接入柜需配置階段式方向過流保護；配置防孤島保護裝置 2 套。儲能系統應具備防孤島保護功能，并在非計劃孤島情況下，應在 2s 內與電網斷開；儲能站側配置頻率電壓緊急控制裝置 2 套，在頻率、電壓超出允許范圍后跳開儲能并網點開關。

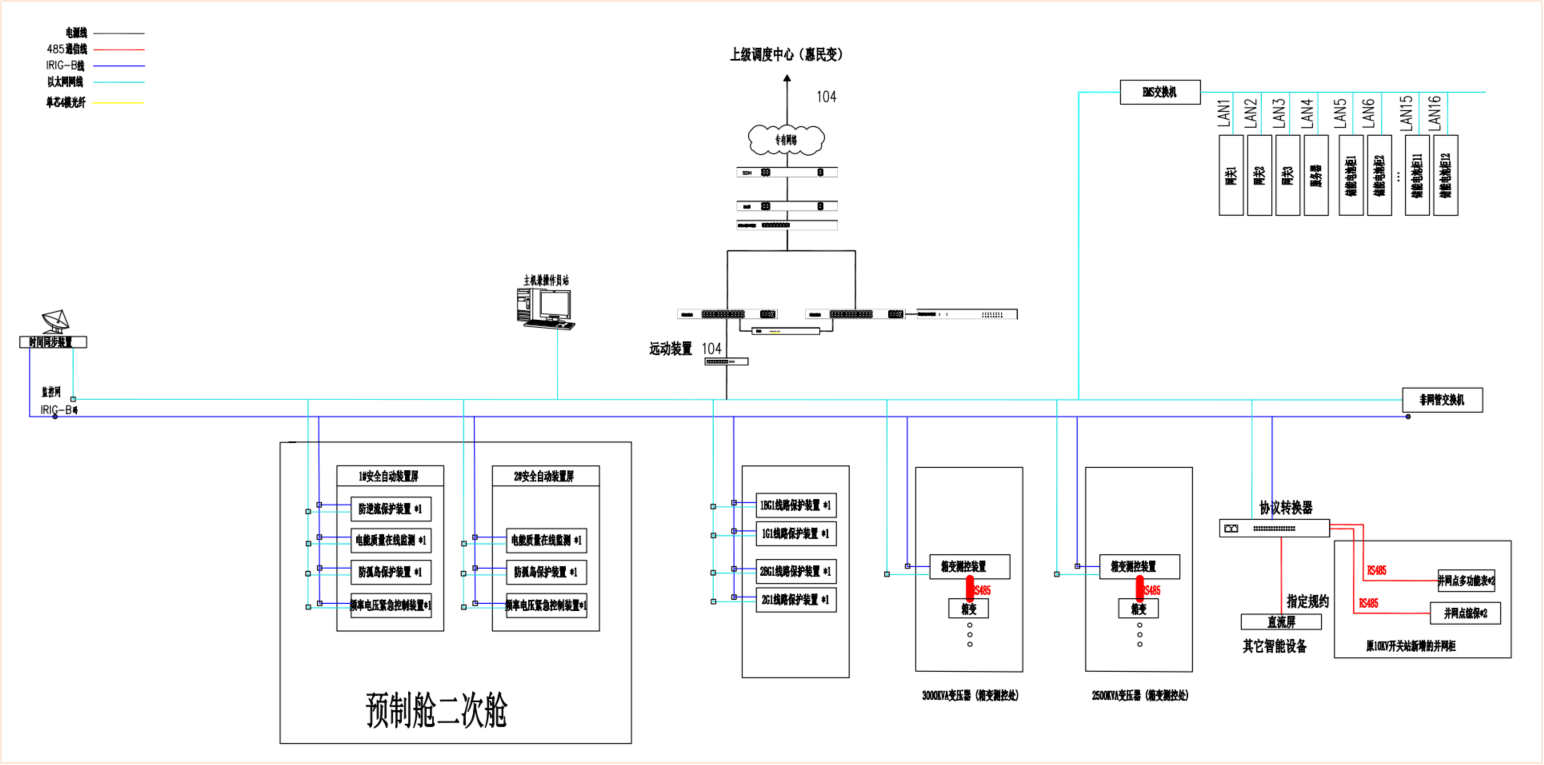

本方案儲能電站并網通信系統應以滿足電網安全經濟運行對電力通信業務的要求為前提，滿足調度自動化、繼電保護及安全自動裝置等業務對電力通信的要求。應保證遠動數據、電能計量數據和電池狀態數據的準確穩定可靠104協議傳輸嘉善調度自動化系統，本期敷設的光纖將晉億實業儲能電站內的相關信息上送 110 千伏惠民變內的通信裝置。光纜通道組織：晉億實業儲能電站—光通信—惠民變—光通信—嘉善供電公司。
