Vishay/Dale ICM5050大電流共模扼流圈是繞線鐵氧體共模扼流圈，額定工作電壓為80VDC 。ICM5050系列設計具有10MΩ最小絕緣電阻，工作溫度范圍為-40°C至+125°C。共模阻抗范圍為160Ω至850Ω（10MHz時典型值）以及500Ω至1700Ω（100MHz時典型值）。這些Vishay/Dale扼流圈是符合RoHS指令的無鉛、無鹵器件，采用12mmx11mmx6mm SMD封裝。ICM5050扼流圈設計用于直流/直流電源、照明驅動器、噪聲抑制和濾波、LCD以及電池供電設備。

數據手冊：*附件：Vishay ， Dale ICM5050大電流共模扼流圈數據手冊.pdf

特性

• 繞線鐵氧體共模扼流圈
• 絕緣電阻：10MΩ（最小值）
• 共模阻抗
  • 160Ω至850Ω（10MHz時典型值）
  • 500Ω至1700Ω（100MHz時典型值）
• 12 mm x 11 mm x 6 mm SMD封裝
• 工作溫度范圍：-40 °C至+125 °C
• 符合RoHS標準
• 無鉛、無鹵

原理圖

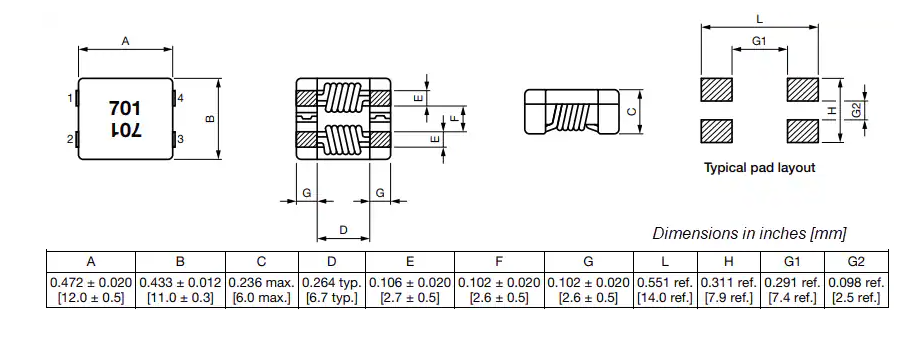

尺寸

Vishay Dale ICM5050大電流共模扼流圈技術解析與應用指南

一、產品核心特性概述

Vishay Dale推出的ICM5050系列是一款專為大電流應用設計的表面貼裝共模扼流圈，采用繞線鐵氧體磁芯結構，具備優異的電磁干擾抑制能力。其緊湊的12.0 mm × 11.0 mm × 6.0 mm封裝尺寸使其特別適合空間受限的現代電子設備。

?關鍵特征?：

• 工作溫度范圍：-40 °C至+125 °C
• 額定工作電壓：80 VDC
• 絕緣電阻：10 MΩ（最小值）
• 耐焊接熱性能：峰值245 °C（最多3次回流焊）

二、電氣參數深度分析

1. 阻抗特性對比

該系列提供四種標準型號，其阻抗特性如下：

?技術說明?：

• 所有測試數據均在25°C環境溫度下獲得
• 直流電阻規格針對單線圈定義
• 熱額定電流定義為導致約40°C溫升的直流電流值

2. 頻率響應特性

從性能曲線圖分析可見：

• ?共模阻抗?隨頻率升高顯著增加，在1-100MHz范圍內呈現穩定增長
• ?差模阻抗?在整個頻段保持相對平穩
• ICM5050ER172N在100MHz時達到1700Ω的最高共模抑制能力

三、機械結構與安裝規范

尺寸規格（毫米）

• 長度(L)：12.0 ± 0.5
• 寬度(A)：11.0 ± 0.3
• 高度(B)：6.0最大值（6.7典型值）
• 引腳間距(E/F/G)：2.6 ± 0.5
• 推薦焊盤布局：14.0參考長度

四、典型應用場景

1. 電源管理系統

• DC/DC電源轉換器中的噪聲濾波
• 大電流開關電源的EMI抑制

2. 顯示設備

• LCD顯示屏的電源線噪聲過濾
• 背光驅動電路的干擾抑制

3. 工業與消費電子

• 電池供電設備的電磁兼容設計
• 照明驅動系統的共模噪聲消除

五、選型指導與設計考量

1. 阻抗選擇策略

• ?常規應用?：ICM5050ER501R（500Ω@100MHz）
• ?高抑制需求?：ICM5050ER102N（1000Ω@100MHz）
• ?極端EMI環境?：ICM5050ER172N（1700Ω@100MHz）

2. 熱管理考慮

設計時需注意：

• 實際工作電流不得超過熱額定電流值
• 在高溫環境中應適當降額使用
• 確保足夠的散熱空間以維持性能

六、技術發展趨勢

隨著電子設備向高頻化、高密度化發展，ICM5050系列所代表的大電流共模扼流圈將在以下領域發揮更大作用：
www.vishay.com/doc?99912

• ?5G通信設備?的電源完整性保障
• ?電動汽車?電力電子系統的EMC設計
• ?工業物聯網?設備的可靠性提升
