Vishay/Dale ICM0603表面貼裝共模扼流圈是繞線鐵氧體共模扼流圈，額定工作電壓為50V ~DC ~ 。ICM0603系列設計具有10MΩ最小絕緣電阻，工作溫度范圍為-40°C至+125°C。共模阻抗范圍：3Ω至35.8Ω（10MHz時典型值）和22Ω至250Ω（100MHz時典型值）。這些扼流圈符合RoHS指令，不含鉛和鹵素，采用1.6mmx0.85mmx1.25mm SMD封裝。Vishay/Dale ICM0603扼流圈用于直流/直流電源、照明驅動器、LCD、噪聲抑制和濾波以及電池供電設備。

數據手冊：*附件：Vishay ， Dale ICM0603表面貼裝共模扼流圈數據手冊.pdf

特性

• 繞線鐵氧體共模扼流圈
• 絕緣電阻：10MΩ（最小值）
• 共模阻抗
  • 3Ω至35.8Ω（10MHz時典型值）
  • 22Ω至250Ω（100MHz時典型值）
• 1.6 mm x 0.85 mm x 1.25 mm SMD封裝
• 工作溫度范圍：-40 °C至+125 °C
• 符合RoHS標準
• 無鉛、無鹵

原理圖

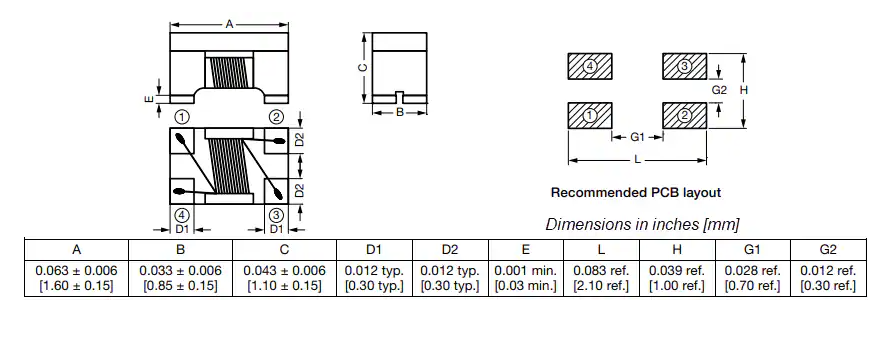

尺寸

?基于Vishay ICM0603表面貼裝共模扼流圈的技術解析

一、產品核心特性與設計理念

Vishay Dale推出的?ICM0603系列?是一款微型化表面貼裝共模扼流圈，其?1.6 mm × 0.85 mm × 1.25 mm超小尺寸?與繞線鐵氧體結構，為空間受限的電子設備提供了高效的電磁干擾抑制能力。該系列通過?25%阻抗容差?與?**-40°C至+125°C寬溫域操作**?，滿足工業級穩定性需求。

二、電氣性能深度解析

1. 阻抗特性與頻響優勢

• ?高頻噪聲抑制?：100MHz時共模阻抗最高達250Ω（ICM0603ER251V），有效濾除射頻干擾。
• ?直流損耗優化?：全系DCR控制在80mΩ~280mΩ，減少功率損耗。

2. 耐壓與絕緣可靠性

• ?額定工作電壓?：50VDC
• ?介質耐壓?：125VDC
• ?絕緣電阻?：≥10MΩ（保障信號完整性）

三、機械結構與安裝設計

1. 精準尺寸控制（單位：mm）

• ?主體尺寸?：1.60±0.15（長）×0.85±0.15（寬）×1.10±0.15（高）
• ?焊盤布局?：G1=0.70, G2=0.30，確?；亓骱高^程無偏移風險
• ?爬電距離?：≥0.03（E值），符合高壓隔離要求

2. 熱管理能力

• ?額定電流?：0.4A~0.5A（ΔT=40°C溫升條件）
• ?存儲條件?：-40°C~+125°C（板上）/-40°C&<60%RH（包裝內）

四、典型應用場景

1. ?DC/DC電源模塊?
   抑制開關電源產生的共模噪聲，提升轉換效率。
2. ?液晶顯示驅動?
   減少高頻信號對圖像質量的干擾。
3. ?照明驅動電路?
   用于LED驅動器的EMI濾波，兼容PWM調光系統。
4. ?便攜式設備?
   在電池供電場景中平衡噪聲抑制與能耗需求。

五、技術演進方向

1. ?阻抗密度提升?：通過材料工藝優化，在相同尺寸下實現更高阻抗值。
2. ?高頻擴展?：適應5G/毫米波設備對>100MHz濾波的需求。
3. ?自動化兼容?： Tape & Reel包裝支持高速貼片機量產。
