DAC856xT、DAC816xT 和 DAC756xT 器件是低功耗、電壓輸出、雙通道、 分別是16位、14位和12位數模轉換器（DAC）。這些設備包括一個 2.5伏， 4 ppm/°C 內部基準電壓源，提供 2.5 V 或 5 V 的滿量程輸出電壓范圍。這 內部基準電壓源的初始精度為 ±5 mV，可在 V 精煉 /V轉折針。
*附件：dac7562t.pdf

這些器件是單調的，提供出色的線性度并最大限度地減少不需要的 代碼到代碼瞬態電壓（毛刺）。它們使用多功能三線串行接口 工作時鐘速率高達50 MHz。接口兼容標準 SPI?、QSPI?、微線和數字信號 處理器 （DSP） 接口。DACxx62T 器件集成了一個上電復位電路，可確保 DAC輸出上電并保持零刻度，直到將有效代碼寫入器件， 而 DACxx63T 器件同樣在中等規模上電。這些器件包含斷電 在 5 V 時將電流消耗降低至典型值 550 nA 的功能。低功耗， 內部基準電壓源和小尺寸使這些器件成為便攜式電池供電的理想選擇 設備。

DACxx62T 器件是插入式的，功能相互兼容，以及 DACxx63T 器件。整個系列均采用 VSSOP-10 和 WSON-10 封裝。

特性

• 相對精度：16位時為4 LSB INL
• 低毛刺脈沖：0.1 nV-s
• 雙向基準引腳：輸入或2.5V輸出
  • 4 ppm/°C 溫度漂移 （典型值）
• 上電復位至零量程或中量程
• 低功耗：5V AVDD 時為 4 mW
• 寬電源范圍：2.7 V 至 5.5 V
• 50 MHz SPI，具有施密特觸發輸入
• LDAC 和 CLR 函數
• 具有軌到軌作的輸出緩沖器
• 與DAC8562系列引腳兼容
• 啟用 5V TTL I/O
• 封裝：WSON-10（3 mm × 3 mm）、VSSOP-10
• 溫度范圍：–40°C 至 125°C

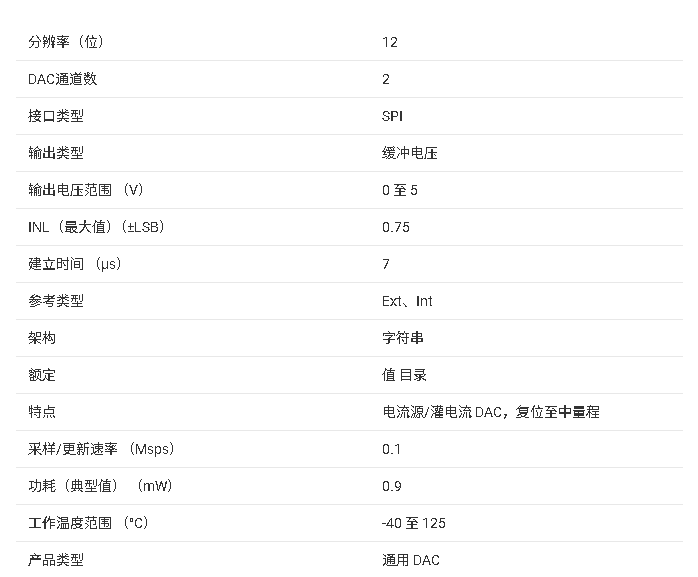

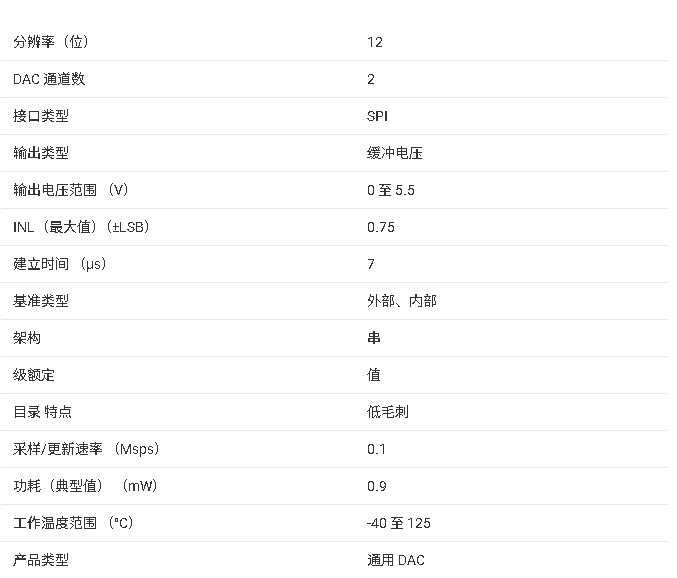

參數

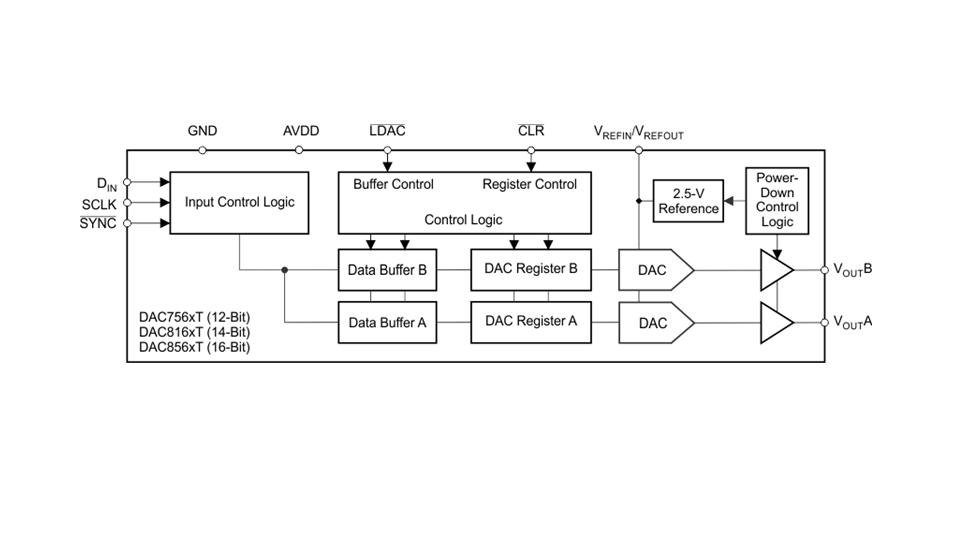

方框圖

DAC7562T 系列是德州儀器推出的低功耗雙路電壓輸出 DAC，包含 12 位（DAC756xT）、14 位（DAC816xT）、16 位（DAC856xT）分辨率型號，核心優勢是集成高精度內部參考源、低功耗、高線性度及靈活的 SPI 接口，適用于便攜式儀器、PLC 模擬輸出、伺服控制等場景。

一、核心性能與定位

• 精度與線性度 ：12 位型號相對精度 ±0.75 LSB、微分非線性 ±0.25 LSB，16 位型號相對精度 ±12 LSB、微分非線性 ±1 LSB，全系列均為單調輸出；零碼誤差最大 4 mV，增益誤差最大 0.2% FSR，溫漂系數低（失調 2 μV/°C、增益 1 ppm/°C）。
• 參考源特性 ：內置 2.5V 參考源，初始精度 ±5 mV，溫度漂移典型值 4 ppm/°C，可源極 / 灌極 20 mA 電流；支持外部參考輸入，參考引腳雙向復用，適配不同精度需求。
• 速率與功耗 ：50 MHz 高速 SPI 接口，輸出建立時間典型值 14 μs（滿量程）；正常工作模式功耗僅 4 mW（5V 供電），掉電模式功耗低至 550 nA，適配低功耗場景。
• 環境適應性 ：工作溫度 - 40°C125°C，供電電壓范圍 2.7V5.5V；抗靜電性能達 HBM±1000V、CDM±500V，兼容 5V TTL 數字輸入。

二、關鍵功能與硬件特性

1. 集成功能模塊

• 雙路獨立 DAC 通道，輸出緩沖器支持軌到軌操作，輸出電壓范圍 0~AVDD，可驅動 2 kΩ 并聯 3 nF 負載； glitch 脈沖低至 0.1 nV?s，減少碼間瞬態干擾。
• 支持增益可編程（×1 或 ×2），內置參考源使能時默認增益 ×2（滿量程 5V），外部參考時默認增益 ×1（滿量程等于參考電壓）。
• 具備 LDAC（同步更新）和 CLR（異步清零）功能，支持多器件同步輸出；掉電模式可配置輸出阻抗（1 kΩ/100 kΩ/ 高阻），適配不同系統斷電需求。

2. 工作模式

• 正常模式：雙路 DAC 獨立工作，通過 SPI 寫入數據更新輸出，支持同步 / 異步更新模式。
• 低功耗模式：掉電模式下關閉核心電路，僅保留必要接口功能，功耗降至微安級；參考源可獨立使能 / 關閉，進一步優化功耗。
• 復位模式：DAC7562T 系列上電復位至零標度，DAC7563T 系列復位至中標度，確保上電狀態可預測。

3. 封裝與引腳

• 采用 10 引腳 VSSOP 和 WSON（3mm×3mm）封裝，含熱焊盤（需接地優化散熱）；引腳包括雙路模擬輸出（VOUT A/VOUT B）、參考引腳（VREFIN/VREFOUT）、SPI 通信引腳（SCLK/DIN/SYNC）及控制引腳（LDAC/CLR）。
• 模擬電源（AVDD）與數字信號共用接地引腳，需通過布局優化減少噪聲耦合。

三、編程與配置

• 寄存器控制 ：通過 24 位 SPI 指令配置，支持?jǐn)?shù)據寫入、通道選擇、增益設置、掉電控制等功能；命令包含 3 位命令碼、3 位地址碼和 16 位數據 / 配置位，支持單通道 / 雙通道同時操作。
• 數據格式 ：采用自然二進制編碼，輸入碼值范圍 0~2?-1（n 為分辨率），輸出電壓與輸入碼值、參考電壓及增益成正比（VOUT = (DIN/2?)×VREF×Gain）。
• 接口特性 ：兼容 SPI、QSPI、Microwire 協議，SCLK 頻率最高 50 MHz；支持同步更新（24 個 SCLK 后自動更新）和異步更新（LDAC 引腳觸發），適配多器件協同場景。

四、典型應用場景

• 便攜式儀器：低功耗特性適配電池供電設備；
• 工業控制：PLC 模擬輸出模塊、伺服控制系統、電壓控制振蕩器調諧；
• 數據采集系統：可編程增益 / 偏移調整、模擬信號生成；
• 其他：醫療設備、測試測量儀器的模擬信號輸出。

五、設計關鍵要點

1. 電源與去耦 ：AVDD 引腳就近配置 0.1 μF 陶瓷電容 + 1 μF 電解電容去耦，減少電源噪聲；參考引腳建議并聯 150 nF 濾波電容，優化參考源穩定性。
2. 信號接口：模擬輸出走線遠離數字信號線，避免耦合干擾；如需 bipolar 輸出，可通過外部運放擴展至 ±15V，參考電阻推薦 ±0.01% 精度。
3. 布局規范：采用獨立模擬地平面，數字地與模擬地在電源入口處單點連接；熱焊盤可靠接地提升散熱效率，SPI 信號線短距離布線減少延遲。
4. 參考源配置：優先使用內置參考源以簡化設計，需高精度場景時選用低噪聲外部參考；參考引腳負載電流需控制在額定范圍內，避免影響精度。
