在開關電源、UPS系統、工業自動化控制器等電力電子設備中，功率電阻器扮演著不可或缺的角色。光頡科技推出的TR50-RF系列厚膜功率電阻，憑借TO-220封裝的優良散熱特性和高達50W的功率處理能力，成為中高功率應用的理想選擇。

系列定位與核心特性：

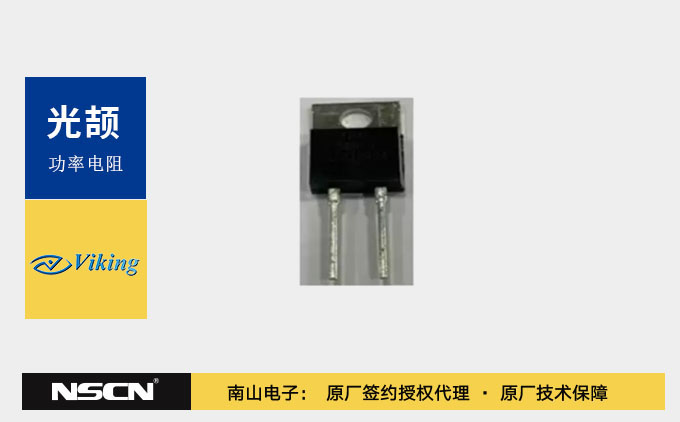

TR50-RF系列是光頡科技針對嚴苛工業環境推出的一款功率電阻解決方案，采用標準TO-220封裝，在25°C下功率高達50W，需配合散熱器使用。

厚膜電阻技術使該系列具備低電感特性，非常適合高頻開關電路應用。

模塑外殼設計不僅提供了出色的環境保護，還確保了簡便的安裝流程。其電氣隔離案例允許電阻器直接接觸散熱器而無需額外絕緣墊片。

關鍵電氣參數與機械特性：

在電氣性能方面，TR50-RF系列覆蓋了0.05Ω至10kΩ的寬阻值范圍，滿足多樣化的電路設計需求。

電阻容差提供±0.5%、±1%、±5%和±10%多個等級；溫度系數方面，該系列提供±50ppm/°C、±100ppm/°C、±200ppm/°C和±300ppm/°C多種選項，確保在不同工作溫度下的穩定性。

機械結構上，TO-220封裝外形尺寸緊湊，典型長度為10.41mm，寬度為3.18mm，便于在有限空間內布局。

單螺絲孔設計簡化了與散熱器的固定流程，有效降低安裝復雜度。

主要應用場景分析：

TR50-RF系列功率電阻器廣泛應用于多個電力電子領域：

• 開關電源：在開關電源中，TR50-RF系列電阻可用作柵極電阻，精確控制功率器件的開關速率。其高精度和低溫漂特性確保在各種工作溫度下阻值穩定，實現開關速率的精確控制。
• 緩沖吸收電路：作為緩沖電路電阻，TR50-RF能夠吸收功率器件關斷時產生的瞬時能量，有效抑制電壓尖峰，防止器件因過壓而擊穿。
• 自動化設備控制：在工業自動化領域的機器控制器中，該電阻用于能量泄放、電流檢測和電壓分配等電路，其50W的功率處理能力滿足大多數工業場景需求。
• RF功率放大器：非感性設計使TR50-RF特別適合RF功率放大器應用，能有效抑制開關過程中產生的高頻振蕩和噪聲，避免信號失真。
• 不同斷電源系統：在UPS系統中，該系列電阻常用于電壓調節和泄放電路，其高可靠性保障了電源系統的長期穩定運行。

對于電源設計工程師而言，在開關電源的柵極驅動和緩沖電路中選擇TR50-RF系列功率電阻，就像是找到了可靠的“電路守護者”。它不僅能夠精確控制開關速率，還能吸收有害的電壓尖峰，確保功率器件在安全區內工作。
