DAC756x-Q1、DAC816x-Q1 和 DAC856x-Q1 （DACxx6x-Q1） 器件具有低功耗、 電壓輸出、雙通道、12位、14位和16位數模轉換器（DAC）， 分別。這些器件包括一個 2.5V、4ppm/°C 的內部基準電壓源，可提供滿量程 輸出電壓范圍為 2.5 V 或 5 V。內部基準電壓源的初始精度為±5 mV，并且 可在 V 時提供高達 20 mA 的電流或吸收電流 精煉 /V轉折針。
*附件：dac7562-q1.pdf

這些器件是單調的，提供出色的線性度并最大限度地減少不需要的 代碼到代碼瞬態電壓（毛刺）。它們使用多功能三線串行接口 工作時鐘速率高達50 MHz。接口兼容標準 SPI?、QSPI?、微線和數字信號 處理器 （DSP） 接口。DACxx62-Q1器件集成了上電復位電路，該電路具有以下特點： 確保 DAC 輸出上電并保持零刻度，直到將有效代碼寫入 器件，而 DACxx63-Q1 器件同樣在中等規模上電。這些設備包含一個 掉電功能可在 5 V 時將電流消耗降低至典型值 550 nA。低功耗 功耗、內部基準電壓源和小尺寸使這些器件成為便攜式、 電池供電的設備。

DACxx62-Q1 器件可直接插入，并與其中的每個器件功能兼容。 系列，DACxx63-Q1 器件也是如此。整個系列均采用 10 引腳 VSSOP-10 （DGS） 包。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 相對精度：
  • DAC756x（12 位）：0.3 LSB INL
  • DAC816x（14 位）：1 LSB INL
  • DAC856x（16 位）：4 LSB INL
• 毛刺脈沖：0.1 nV-s
• 雙向基準電壓源：輸入或2.5V輸出
  • 默認禁用輸出
  • ±5 mV初始精度（最大值）
  • 4 ppm/°C 溫度漂移 （典型值）
  • 10 ppm/°C 溫度漂移（最大值）
  • 20 mA 灌電流和源極能力
• 上電復位至零量程或中量程
• 低功耗：4 mW（典型值，5V AV DD ，包括內部參考電流）
• 寬電源范圍：2.7 V 至 5.5 V
• 50 MHz SPI，具有施密特觸發輸入
• LDAC 和 CLR 函數
• 具有軌到軌作的輸出緩沖器
• 封裝：VSSOP-10

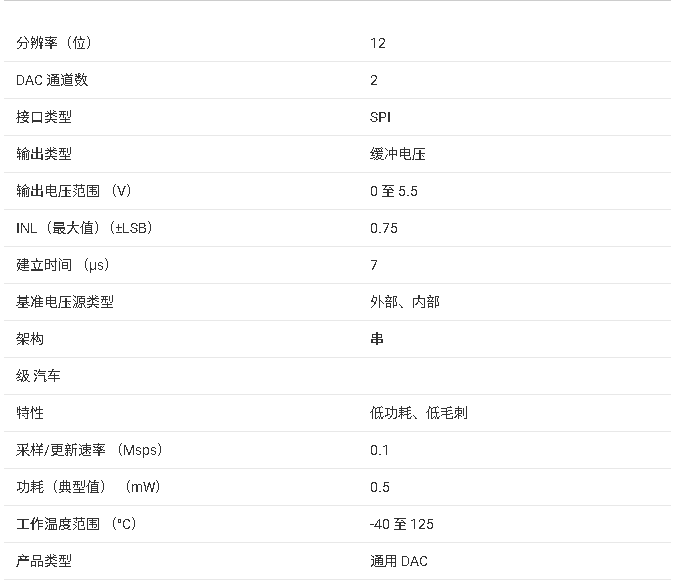

參數

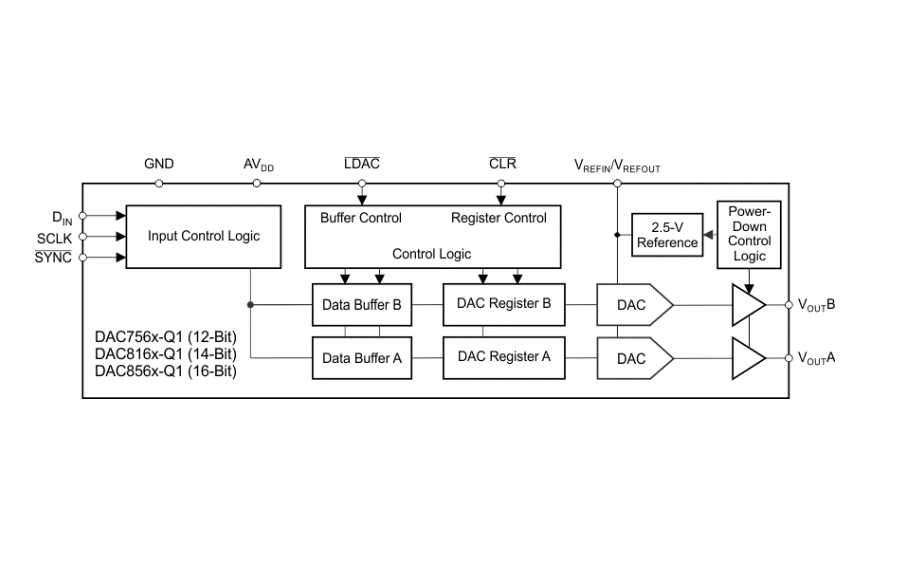

方框圖

DACxx6x-Q1 是德州儀器推出的汽車級雙通道數模轉換器（DAC）系列，涵蓋 12/14/16 位分辨率（對應 DAC756x-Q1/DAC816x-Q1/DAC856x-Q1），核心優勢為低功耗、高精度、內置基準源，適配汽車及工業場景的電壓輸出需求。

核心參數與特性

• 硬件規格 ：分辨率分 12/14/16 位，滿量程輸出電壓范圍 0AVDD（2.7V5.5V），內置 2.5V 基準源（初始精度 ±5mV，溫度漂移典型值 4ppm/°C）。
• 精度性能 ：12 位型號 INL 最大 0.75 LSB，14 位最大 3 LSB，16 位最大 12 LSB； glitch 脈沖僅 0.1nV?s，通道間串?dāng)_低至 5μV（外部基準）。
• 功耗與封裝 ：超低功耗設計，典型值 4mW（5V 供電含基準源），掉電模式功耗低至 0.55μA；采用 10 引腳 VSSOP 封裝（3mm×3mm）。
• 接口與環境 ：支持 50MHz SPI 接口（兼容 QSPI、Microwire），AEC-Q100 車規認證（-40°C~125°C 工作溫度），HBM ESD 等級 2，CDM ESD 等級 C4B。

功能與工作模式

• 基準源配置 ：內置基準源可禁用，VREFIN/VREFOUT 引腳支持雙向功能（輸入外部基準或輸出內置 2.5V 基準），最大 sink/source 電流 20mA。
• 復位與清零 ：DACxx62-Q1 上電復位至零刻度，DACxx63-Q1 復位至中刻度；CLR 引腳支持異步清零（對應零刻度 / 中刻度）。
• 功耗控制 ：支持三種掉電模式（1kΩ/100kΩ 接地或高阻），掉電時內置基準源自動關閉，任一通道喚醒后基準源可重啟。
• 同步更新 ：LDAC 引腳支持異步同步更新，也可通過寄存器配置同步更新模式，支持多通道同時刷新輸出。

應用場景

適用于便攜式儀器、PLC 模擬輸出模塊、閉環伺服控制、壓控振蕩器調諧、數據采集系統、可編程增益 / 偏移調整等場景，尤其適配汽車電子及工業控制領域。

關鍵設計要點

• 電源要求 ：單電源 2.7V5.5V 供電，無固定上電順序，電源引腳需就近配置 0.1μF1μF 去耦電容，建議搭配 100pF 小電容濾除高頻噪聲。
• 布局建議 ：模擬地與數字地分開布線，最終在電源入口處單點連接；模擬輸出線遠離數字信號線，基準源引腳建議外接 150nF 電容優化噪聲性能。
• 配置方式 ：通過 24 位 SPI 命令配置，支持寫輸入寄存器、更新 DAC 寄存器、設置增益（1 或 2）、軟件復位、基準源使能等功能。
