DAC7551-Q1 設備是一種單通道、電壓輸出的數模轉換器 （DAC）具有卓越的線性和單調性，以及一種最小化的專有架構 故障能量。低功耗DAC7551-Q1器件由單一2.7至5.5伏電源供電。這 DAC7551-Q1輸出放大器可驅動2 kΩ、200 pF的負載軌對軌，穩定時間為5微秒。 輸出范圍通過外部電壓參考來設置。
*附件：dac7551-q1.pdf

三線串行接口的時鐘頻率最高可達50 MHz，并且兼容 SPI?、QSPI、?微線和數字信號處理接口標準。裝置 集成了開機復位（POR）電路，確保DAC輸出電壓最高可達0 V， 電壓保持在該電壓，直到設備完成有效的寫入周期。該裝置包含一個 斷電功能將器件電流消耗降低至2微安以下。

小巧且低功耗工作使DAC7551-Q1器件非常適合 電池供電的便攜應用。功耗通常為5伏時0.5毫瓦，0.23毫瓦 在3 V時，斷電模式下功率降至1 μW。

DAC7551-Q1 設備采用 12 針 USON 封裝，規格為 -40°C 可達+105°C。 Z后綴相比標準設備能減少分層。

特性

• 符合汽車應用資格
• 相對準確率（INL）：±0.35 LSB
• 超低故障能量：0.1 nV-s
• 低功耗工作：100 μA，電壓2.7 V
• 開機重置為零刻度
• 電源：2.7至5.5伏單電源
• 停電：2.7 V 時 0.05 μA
• 12位線性與單調性
• 軌對軌電壓輸出
• 沉降時間：5微秒（最大）
• 兼容 SPI 的串行接口，支持 Schmitt——
  觸發輸入：最高 50 MHz
• 菊鏈功能
• 異步硬件清晰到零尺度
• 指定溫度范圍：
  –40°C至+105°C
• 小型，2毫米×3毫米，12引腳USON封裝
• Z后綴能改善分層

參數

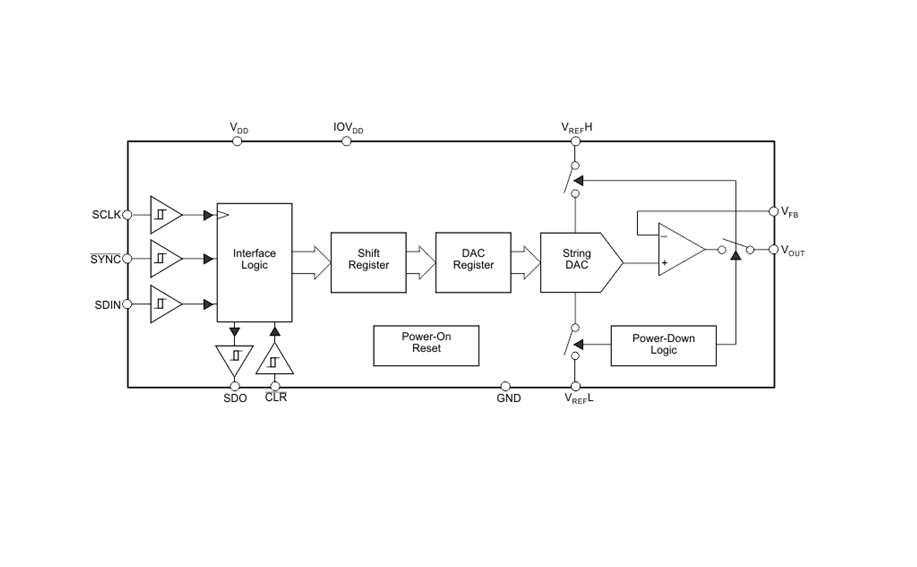

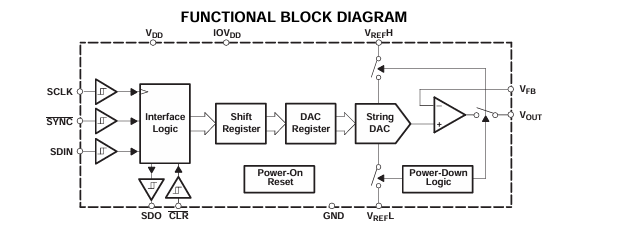

方框圖

一、產品概述

DAC7551-Q1 是德州儀器（TI）推出的汽車級單通道 12 位電壓輸出 DAC，專為車載及工業場景設計，通過 AEC-Q100 認證，工作溫度覆蓋 - 40°C 至 105°C。該器件采用電阻串架構，兼具超低毛刺能量與高線性度，支持 2.7V~5.5V 單電源供電，集成 SPI 高速接口與靈活功耗控制，封裝小巧（2mm×3mm 12 引腳 USON），適配電池供電設備與高精度控制場景。

二、核心技術參數

1. 基礎性能指標

• 分辨率與精度 ：12 位分辨率，積分非線性（INL）±0.35 LSB（最大 ±1 LSB），微分非線性（DNL）±0.08 LSB（最大 ±0.5 LSB），確保全碼范圍單調性；
• 毛刺與動態性能 ：碼間毛刺能量低至 0.1 nV?s，1kHz 總諧波失真（THD）-85 dB，輸出噪聲密度 120 nV/√Hz；
• 功耗表現 ：正常模式功耗典型值 0.23 mW（3V）/0.5 mW（5V），掉電模式低至 0.05 μA（2.7V），節能特性突出；
• 電源與封裝 ：供電電壓 2.7V5.5V，IOVDD 獨立邏輯供電（1.8VVDD），12 引腳 USON 封裝（暴露熱焊盤），Z 后綴版本優化分層問題。

2. 輸出與接口特性

• 輸出能力 ：軌到軌電壓輸出（0~VDD），驅動 2kΩ 并聯 200pF 負載，建立時間最大 5μs，壓擺率 1.8 V/μs；
• 參考源配置 ：支持外部基準輸入（VREFH 0.25VVDD，VREFL 0VREFH），參考輸入阻抗 100 kΩ；
• 串行接口 ：3 線 SPI 兼容接口，時鐘頻率最高 50 MHz（獨立模式）/10 MHz（菊花鏈模式），支持 QSPI、Microwire 協議，16 位指令格式；
• 清零與復位 ：異步 CLR 引腳可強制輸出歸零，上電復位默認零刻度輸出。

三、關鍵功能特性

1. 靈活配置與控制

• 功耗模式 ：支持正常模式與三種掉電模式（1kΩ/100kΩ 接地、高阻輸出），掉電時功耗顯著降低；
• 反饋與校準 ：內置 VFB 反饋引腳，可直接連接負載端提升直流精度，支持?jǐn)?shù)字增益與偏移調節；
• 邏輯兼容 ：IOVDD 獨立供電，適配 1.8V~VDD 寬范圍邏輯電平，數字輸入含施密特觸發器，抗干擾能力強；
• 菊花鏈功能 ：SDO 引腳支持多器件串行級聯，可同步更新多個 DAC 輸出。

2. 可靠性與防護

• 汽車級認證 ：符合 AEC-Q100 標準，靜電防護（HBM±2000V，CDM±500V），適應車載嚴苛環境；
• 硬件保護 ：異步 CLR 引腳支持緊急歸零，電源上電復位確保輸出初始狀態可控，避免異常輸出。

四、應用與設計要點

1. 典型應用場景

• 汽車電子：ADAS 雷達、碰撞預警、盲點檢測系統；
• 工業控制：可編程電壓 / 電流源、數字增益 / 偏移調節、過程控制回路；
• 便攜式設備：電池供電儀器、可編程衰減器、高精度傳感器校準。

2. 硬件設計建議

• 電源與去耦 ：VDD 與 IOVDD 需獨立供電，就近放置 0.1μF+1μF+10μF 多級去耦電容，模擬地與數字地單點連接；
• 基準源配置 ：推薦使用緩沖型外部基準（如 REF3140、REF02），VREFH/VREFL 引腳需遠離數字干擾源，確?；鶞?zhǔn)穩定性；
• 布局規范 ：模擬輸出（VOUT）與數字信號線（SCLK/SYNC/SDIN）分開布線，暴露熱焊盤焊接至地平面，優化散熱與抗干擾；
• 負載驅動 ：驅動大電容負載時建議串聯小電阻抑制振蕩，VFB 引腳需直接連接負載端以提升輸出精度。

3. 接口與編程

• 數據格式 ：16 位指令幀（4 位控制位 + 12 位數據位），支持直二進制編碼，全 0 對應 0V，全 1 對應滿量程輸出；
• 控制指令 ：通過 DB13/DB12 引腳配置工作模式（正常 / 掉電），掉電模式可選擇輸出阻抗；
• 菊花鏈配置 ：多器件級聯時，SDO 引腳接下一級 SDIN，共享 SCLK/SYNC 信號，需 16×n 個時鐘周期完成數據傳輸。

五、產品優勢與選型適配

• 優勢：汽車級可靠性與超低毛刺特性結合，低功耗設計適配電池供電，獨立邏輯供電提升兼容性，小封裝節省 PCB 空間；
• 適配場景：適用于車載 ADAS 系統、工業高精度控制、便攜式儀器等對毛刺、線性度與穩定性要求嚴苛的場景，尤其適合噪聲敏感型閉環控制回路。
